SHT31 Vochtigheidssensor: functies, voordelen en datasheet

SHT31 vertegenwoordigt de nieuwste generatie temperatuur- en vochtigheidssensoren ontwikkeld door Sensirion.Dit artikel onderzoekt de SHT31-sensor diepgaand en onderzoekt zijn datasheet, pinout, functies en voordelen.Het biedt ook praktische inzichten in de implementatie ervan en zijn rol in moderne technologie, waar nauwkeurige milieugegevens belangrijk zijn.Van HVAC -systemen tot geavanceerde rekenapparaten, de geavanceerde mogelijkheden van de SHT31 maken het een onschatbare hulpmiddelen bij het bereiken van precieze en betrouwbare metingen.

Catalogus

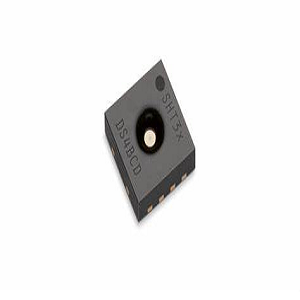

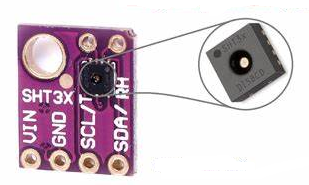

Wat is de SHT31?

De SHT31 Vertegenwoordigt een hoogtepunt in de inspanningen van Sensirion om de temperatuur- en vochtigheidstechnologie te perfectioneren.Deze sensor maakt gebruik van de geavanceerde mogelijkheden van de nieuwste CMOSENS® -sensorchip, presentatie van vooruitgang in verwerkingskracht, nauwkeurigheid en betrouwbaarheid ten opzichte van eerdere modellen.De SHT31 -sensor blinkt uit in precisie, aanpassingsvermogen en veelzijdigheid.Het ondersteunt twee door de gebruiker selecteerbare I2C-adressen en biedt naadloze integratie in verschillende systemen.Het vermogen om te communiceren met snelheden tot 1 MHz zorgt voor een snelle gegevensoverdracht, enorm waardevol in scenario's die monitoring en snelle reacties vereisen.De integratiemogelijkheden van de SHT31 en snelle communicatie gaan efficiënt aan uitdagingen in nauwkeurige toepassingen.Continue bewakingsapparatuur en omgevingscontrolesystemen melden dat de verbeterde nauwkeurigheid en betrouwbaarheid van de sensor de discrepanties voor gegevens verminderen, de efficiëntie en prestaties van het systeem verhogen.Deze verbeteringen toont niet alleen de verfijning van de CMOSENS®-chip, maar benadrukken ook een toekomstgerichte aanpak in het ontwerp van sensortechnologie.

SHT31 PIN -configuratie

PIN -functies en beschrijvingen

Pin	Functie	Beschrijving
Pin 1: SDA	Seriële gegevens;Invoer/uitvoer	Beheert bidirectionele gegevensoverdracht via I2C mededeling.Een goed gekozen pull-upweerstand zorgt voor stabiele communicatie.
Pin 2: addr	Adres;Invoer;Maak verbinding met logica hoog/laag	Stelt het I2C -adres van de sensor in, waardoor er meerdere toestaan Sensoren in dezelfde bus.
Pin 3: Alert	Alarmindicator;Output;Drijf als ongebruikt	Activeert een alarmsignaal wanneer vooraf bepaalde drempels zijn overtreden.Raadzaam om drijvend te blijven als het niet in gebruik is.
Pin 4: SCL	Seriële klok;Invoer/uitvoer	Biedt het kloksignaal voor I2C -communicatie, Gegevensoverdracht synchroniseren.Een pull-up weerstand wordt ook aanbevolen.
Pin 5: VDD	Voedingsspanning;Invoeren	Levert de sensor met zijn bedrijfsspanning.Zorgen Een schone en stabiele spanningsbron voor betrouwbare prestaties.
Pin 6: Nreset	Reset pin actief laag;Invoer;Zweven indien ongebruikt;Verbinden met VDD met ≥2 kΩ weerstand	Zorgt voor handmatige sensorresets.Om consistent te garanderen Prestaties, drijven deze pin indien ongebruikt of verbinding maken met VDD via een weerstand.
Pin 7: R	Geen functie;Maak verbinding met VSS	Dient geen functie en moet worden aangesloten op VS Om de systeemintegriteit te behouden.
Pin 8: VSS	Grond	Dient als de grondreferentie voor het minimaliseren ruis en zorgen voor nauwkeurige metingen.

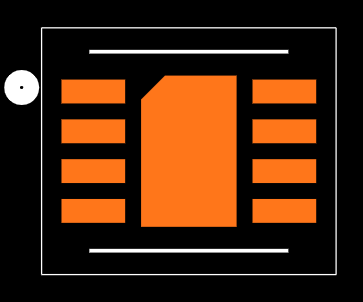

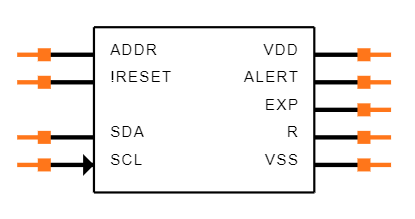

SHT31 -symbool, voetafdruk en CAD -model

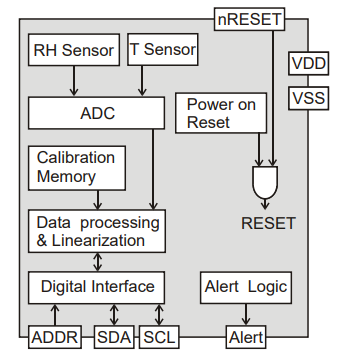

SHT31 blokdiagram

Sensirion SHT31-DIS-B-specificaties

Type	Parameter
Factory doorlooptijd	4 weken
Inzetten	Oppervlaktemontage
Pakket / kast	Dfn
Aantal pinnen	8
Verpakking	Snijband
Gepubliceerd	2014
Onderdeelstatus	Actief
Max bedrijfstemperatuur	125 ° C
Min bedrijfstemperatuur	-40 ° C
Uitgangstype	Digitaal, i2c
Bedrijfsvoorzieningspanning	3.3V
Interface	I2C
Max voedingsspanning	5.5V
Min voedingsspanning	2.15V
Nauwkeurigheid	2%
Reactietijd	8 s
Sensortype	Temperatuur
Hoogte	1 mm
Lengte	2,6 mm
Breedte	2,6 mm
Bereik SVHC	Geen SVHC
ROHS -status	Rohs compliant
Leid gratis	Leid gratis

Kenmerken van SHT31

Kalibratie en temperatuurcompensatie

De SHT31 -sensor beschikt over volledig gekalibreerde, gelineariseerde uitgangen met inherente temperatuurcompensatie, die gezamenlijk een hoge betrouwbaarheid en precisie garanderen.Deze kenmerken zijn van onschatbare waarde in instellingen waar gegevensnauwkeurigheid niet kan worden aangetast, zoals bij industriële automatisering en milieumonitoring.Ingebedde kalibratieprocessen in de sensor ontkennen effectief de noodzaak van handmatige externe kalibratie, stroomlijning van integratie en het verkorten van de installatietijd.

Breed spanningsbereik

De SHT31 werkt binnen een breed spanningsbereik van 2,4V tot 5,5 V en biedt opmerkelijke flexibiliteit in verschillende toepassingen.Deze compatibiliteit maakt naadloze integratie in een groot aantal systemen mogelijk, van low-power, op batterijen bediende apparaten tot die welke hogere spanningsniveaus nodig hebben.Het brede spanningsbereik dient ook als een buffer tegen kleine toevoerschommelingen, waardoor stabiele en consistente sensorprestaties in verschillende omstandigheden worden gehandhaafd.

High-speed I2C-interface met dubbele adresoptie

Met een I2C -interface die tot 1 MHz -communicatiesnelheid ondersteunt, zorgt de sensor voor snelle gegevensoverdracht.Deze mogelijkheid is goed voor toepassingen die gegevensverwerking en snelle responsiviteit eisen.De beschikbaarheid van twee selecteerbare I2C -adressen stelt meerdere sensoren in staat om een ​​enkele bus te delen, waardoor complexe systeemontwerpen worden vereenvoudigd en middelen worden geoptimaliseerd.Deze functie is relevant in multi-sensoropstellingen waar ruimte en resource-efficiëntie nodig zijn.

Uitzonderlijke nauwkeurigheid

De SHT31, met name in zijn SHT35 -variant, valt op vanwege de uitzonderlijke nauwkeurigheid, met een relatieve vochtigheidsprecisie van ± 1,5 %RV en een temperatuurnauwkeurigheid van ± 0,1 ° C.Deze precieze metingen vertalen zich in meer betrouwbare gegevens voor toepassingen zoals HVAC -systemen, weerstations en gezondheidszorgapparaten.

Snelle opstart- en data-acquisitie

Ontworpen voor snelle opstart- en data-acquisitie, minimaliseert de sensor de vertragingstijd tussen de initiële power-up en de beschikbaarheid van gegevens.Deze functie is voordelig in situaties die onmiddellijke gegevensverzameling eisen, zoals geautomatiseerde bedieningselementen en bewakingssystemen.Snelle opstarttijden dragen ook bij aan de stroomefficiëntie in apparaten op batterijen, waardoor de sensor snel terugkeert naar een low-power status na het gemiddelde.

Compact en duurzaam 8-pins DFN-pakket

Gezonden in een compact 8-pins DFN-pakket, is de SHT31 ideaal voor integratie in ruimtebeperkte toepassingen zonder de prestaties in gevaar te brengen.De kleine vormfactor is een perfecte pasvorm voor moderne elektronische ontwerpen in evenwicht en functionaliteit.De duurzame verpakking zorgt voor bescherming van de interne componenten van de sensor, waardoor de veerkracht en een lange levensduur wordt verbeterd, zelfs in uitdagende operationele omgevingen.

Voordelen van SHT31

Uitzonderlijke betrouwbaarheid met stabiliteit op lange termijn

SHT31 -sensoren worden genoteerd vanwege hun uitzonderlijke betrouwbaarheid en gestage prestaties gedurende langere periodes.Gesmeed door testprocessen, deze sensoren bieden consequent nauwkeurige metingen, waardoor ze geweldig zijn voor omgevingen die afhankelijk zijn van precieze vochtigheid en temperatuurbewaking.Hun blijvende prestaties in diverse omstandigheden zijn een bewijs van hun uitstekende engineering.

Bewezen technologie met meer dan 15 jaar ontwikkeling

De SHT31 heeft meer dan 15 jaar ontwikkeling en maakt gebruik van geavanceerde technologie die is geworteld in uitgebreid onderzoek.Het ontwerp van de sensor heeft geprofiteerd van iteratieve verbeteringen en inzichten, wat resulteert in een superieur product dat geschikt is voor verschillende toepassingen.Dit meedogenloze streven naar innovatie belichaamt de precisie en betrouwbaarheid die sensoren van hoog kaliber definiëren.

Geschiktheid voor grootschalige productie

De ontwerp- en productiemethode van de SHT31 optimaliseert deze voor grootschalige productie.Het gestroomlijnde productieproces zorgt voor massaproductie zonder kwaliteit op te offeren.Deze schaalbaarheid maakt het een voorkeurskeuze voor brede implementaties, die alles dekken, van industrieel gebruik tot elektronica.Het voldoen aan de substantiële vraag benadrukt betrouwbaar de goedkeuring van de sector.

Hoge signaal-ruisverhouding

De hoge signaal-ruisverhouding (SNR) van de SHT31 verbetert zijn capaciteit om nauwkeurige en duidelijke metingen te leveren.Een hogere SNR wordt gebruikt voor het vastleggen van precieze gegevens in toepassingen die de detectie van kleine veranderingen in vochtigheid en temperatuur vereisen.

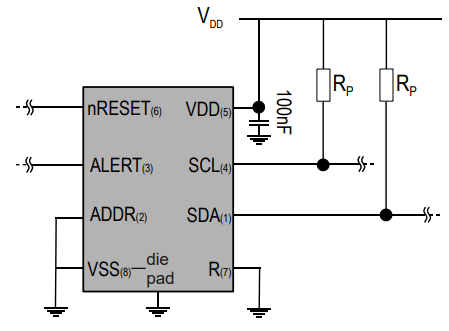

Toepassingscircuits van SHT31

Stroomvoorziening

De SHT31 werkt binnen een spanningsbereik van 2,4 V tot 5,5 V, met een bedrijfsspanning van 3,3 V.Een stabiele voeding is belangrijk omdat schommelingen kunnen leiden tot onnauwkeurige sensorwaarden.Velen geven de voorkeur aan een 3,3V -regelaar IC om een ​​gestage spanning te behouden, aangevuld met ontkoppelingscondensatoren om ruis uit te filteren.Het plaatsen van een 100NF keramische condensator dicht bij de sensorpennen kan voorbijgaande spanningseffecten verminderen.Deze praktijken komen overeen met succesvolle elektronische ontwerpen waar geluidsreductie geweldig is.

Communicatieprotocol

De SHT31 communiceert via het I2C-protocol en vereist pull-up weerstanden op de SDA- en SCL-lijnen.Weerstanden van 4.7kΩ worden gebruikt, maar kunnen worden aangepast op basis van bussnelheid en specifieke vereisten.Juiste routing van I2C-lijnen om te voorkomen dat kruisbekledingsproedelijnen worden geminimaliseerd over overspraak en interferentie.

Signaalconditionering

Digitale sensoren zoals de SHT31 hebben mogelijk extra componenten nodig in lawaaierige omgevingen.Het gebruik van condensatoren of afscherming zorgt voor betrouwbare werking en ferrietparels op gegevenslijnen filteren effectief hoogfrequente ruis.Het aannemen van deze technieken minimaliseert EMI -impact.

PCB -lay -out

Een goed ontworpen PCB-lay-out verbetert de sensorprestaties aanzienlijk.Plaats de SHT31 weg van warmte-genererende componenten om thermische fouten te minimaliseren.Schermsporen en onderhoud een vast grondvlak om externe interferenties te verminderen.Deze strategieën weerspiegelen praktijken die betrekking hebben op vergelijkbare uitdagingen.

Kalibratie en testen

Grondige kalibratie is gunstig voor precieze sensorwaarden.Factor in temperatuur en vochtigheid compensaties.Geautomatiseerde setups stroomlijnen het proces, waardoor de betrouwbaarheid wordt versterkt.Automatisering heeft bewezen de herhaalbaarheid en precisie in alle toepassingen te verbeteren.

Zelfdiagnostici-functie

De SHT31 omvat zelfdiagnostici om potentiële problemen te detecteren.Het integreren van diagnostische controles in de firmware kan preventief problemen identificeren, waardoor tijdig onderhoud mogelijk is.Proactieve diagnostiek verminderen downtime en onderhoudskosten bij langdurig gebruik, een waardevol inzicht.

Firmware -implementatie

Robuuste firmware moet foutafhandeling en gegevensvalidatieroutines omvatten.Implementeer CRC -controles op gegevensintegriteit.Zorg voor de juiste afhandeling.Deze aanpak weerspiegelt methoden in alle toepassingen en zorgt voor consistente en nauwkeurige gegevensverwerving.

Vergelijkende analyse van SHT11 en DHT11

Hoofdcomponenten

De SHT11-sensor bevat vochtgevoelige condensatoren, terwijl de DHT11 afhankelijk is van vochtgevoelige weerstanden.De condensatoren in SHT11 bieden de neiging om superieure stabiliteit en precisie te bieden.Dit kenmerk wordt vooral nuttig in toepassingen die een hoge nauwkeurigheid eisen.Het kiezen van een sensor met deze kenmerken wordt vaak beïnvloed door vereisten voor betrouwbare prestaties.De weerstanden in DHT11 daarentegen, ondanks dat ze economischer zijn, bereiken daarentegen niet hetzelfde niveau van nauwkeurigheid en stabiliteit.Dit onderscheid speelt een rol als het gaat om het selecteren van sensoren voor specifieke omgevingen of wetenschappelijk onderzoek waarbij gegevensintegriteit van de grootste zorg is.

Sensorsamenstelling

De SHT11 maakt gebruik van innovatieve materialen die een kloof creëren voor het detecteren van zowel vocht en temperatuur met precisie.Het energiekloofmateriaal verhoogt zijn gevoeligheid en responstijd.Sensoren die dergelijke geavanceerde materialen gebruiken, bieden meestal meer betrouwbare gegevens over verschillende omstandigheden.Deze functie maakt de SHT11 bijzonder geschikt voor wetenschappelijke experimenten en industriële toepassingen waar consistente prestaties worden gewaardeerd.Omgekeerd integreert de DHT11 een vochtigheidssensor met een NTC -thermistor.Hoewel deze configuratie functioneel is, biedt het niet de geavanceerde detectiemogelijkheden die worden gezien in sensoren met behulp van energiekloofmaterialen.

Functionaliteit en prestaties

De SHT11 blinkt uit in het verstrekken van temperatuurgecompenseerde vochtigheidswaarden en hoogwaardige DEW-puntmetingen in verschillende omgevingsbewakingssystemen.De integratie van de temperatuurcompensatie zorgt ervoor dat de vochtigingswaarden ondanks schommelingen nauwkeurig blijven.Aan de andere kant mist de DHT11 van hoogwaardige dauwpuntfuncties en biedt geen temperatuurcompensatie, wat leidt tot potentiële onnauwkeurigheden.Deze beperking wordt opmerkelijk in scenario's waar precieze vochtigheidsniveaus belangrijk zijn, zoals in klimaatbesturingssystemen en meteorologische toepassingen.Personen die werken in omgevingen waar de nauwkeurigheid de resultaten beïnvloedt, neigen vaak naar sensoren zoals de SHT11.De geavanceerde componenten en uitzonderlijke functionaliteit van de SHT11 maken het een voorkeurskeuze voor meer veeleisende toepassingen.Omgekeerd biedt de DHT11 een meer economische oplossing, die acceptabele prestaties biedt voor minder serieuze situaties.Het herkennen van de specifieke vereisten van een bepaalde toepassing begeleidt de selectie van de juiste sensor.

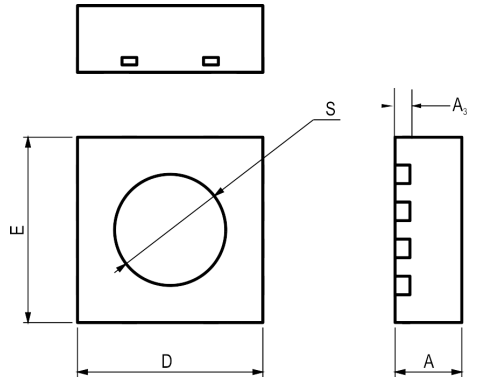

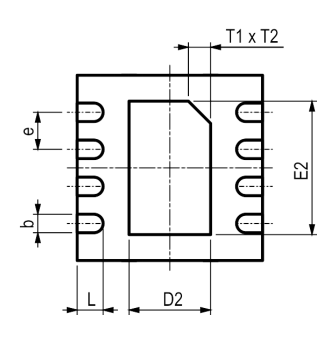

SHT31 -verpakking

SHT31 Fabrikantinformatie

Sensirion, een baken in sensortechnologie, blinkt uit in het creëren van sensoren voor vocht, gas en vloeistofstroommetingen.Opgericht met een duidelijke visie op het leveren van zeer nauwkeurige sensoren, heeft het bedrijf innovaties voortgebracht die de sectoren zoals HVAC, Automotive, Medical en Consumer Electronics diepgaand hebben beïnvloed.Hun sensoren worden gekoesterd vanwege hun nauwkeurigheid, betrouwbaarheid en integratieflexibiliteit en worden de go-to voor ingewikkelde toepassingen.De bekendheid van Sensirion in sensortechnologie wordt gevoed door zijn compromisloze kwaliteit, niet aflatende innovatie en toewijding aan gerichte oplossingen.Deze kwaliteiten zorgen ervoor dat hun sensoren de verwachtingen van de industrie consequent overtreffen, waardoor hun leiderschapsstature wordt versterkt.

Datasheet PDF

SHT31-DIS-B-datasheets:

Sensorspecificatie -instructie.pdf

SHT3X Membraan -optie Spec.pdf

SHT3X-DIS-serie datasheet.pdf

SHTXX, STSXX -assemblage SMD PKGS.PDF

SHTXX -testgids.pdf

Veelgestelde vragen [FAQ]

1. Waar wordt de SHT31 voor gebruikt?

De SHT31 vindt zijn toepassing op diverse velden:

Klimaatregeling: zorgen voor optimale atmosferische omstandigheden.

Weerstations: betrouwbare gegevens verstrekken voor voorspelling.

Home -apparaten: bijdragen aan efficiënte en geautomatiseerde thuisomgevingen.

2. Wat zijn de voordelen van de SHT31 -sensor?

Het ondersteunt meerdere interface -opties, waaronder I2C- en spanningsuitgang, die eenvoudige opname mogelijk maakt in een breed scala aan systemen en apparaten.Met een operationeel spanningsbereik van 2,4 tot 5,5 V past de sensor zich aan verschillende voedingsomstandigheden aan, zowel voor algemene en gespecialiseerde toepassingen.De integratie van verschillende functies in de sensor, in combinatie met een robuust ontwerp, zorgt voor een hoge betrouwbaarheid.Dit maakt het geschikt voor veeleisende toepassingen zoals industriële automatisering, gezondheidszorgapparaten en HVAC -systemen.Het vermogen van de sensor om zowel temperatuur als vochtigheid te meten met hoge precisiehulpmiddelen bij het handhaven van optimale omgevingscondities in gecontroleerde omgevingen.Dit verbetert op zijn beurt de algehele efficiëntie van de bewerkingen.Door de omgevingscondities te volgen, helpt het bij het handhaven van de productkwaliteit.De nauwkeurige metingen dragen bij aan energiebesparingen en geoptimaliseerde systeemprestaties.
