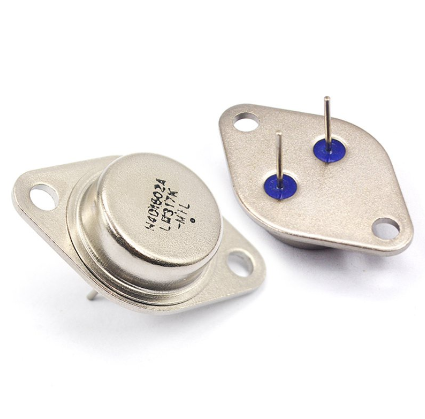

LM317K Voltage Regulator (1.2V-37V): Pinout, complete afbraak van datasheet en sleuteltoepassingen

In dit artikel zullen we een krachtig hulpmiddel in de spanningsregeling onderzoeken, de LM317K.Deze verstelbare spanningsregelaar is ontworpen om meer dan 1,5A laadstroom te leveren en biedt een breed uitgangsspanningsbereik van 1,2 V tot 37V.Het aanpassingsvermogen maakt het een vereiste component voor verschillende toepassingen, van het aandrijven van laagspanningsmicrocontroller-systemen tot het verwerken van krachtige circuits.Het vermogen van de LM317K om de spanningsuitgang met slechts een eenvoudige resistieve verdeler te verfijnen, maakt efficiëntere workflows mogelijk tijdens prototyping en ontwikkeling, waardoor de behoefte aan meerdere voedingen wordt verminderd.

Catalogus

LM317K overzicht

De LM317K, een veelzijdig monolithisch geïntegreerd circuit, wordt aangeboden in verschillende pakketten zoals TO-220, Isowatt220, TO-3 en D2 PAK.Ontworpen om te functioneren als een positief verstelbare spanningsregelaar, heeft dit apparaat de mogelijkheid om meer dan 1,5A laadstroom te leveren met een uitgangsspanning tussen 1,2 V en 37V.Met het gebruik van een eenvoudige resistieve verdeler om de uitgangsspanning in te stellen, stroomlijnen de LM317K het proces voor u, waardoor de afhankelijkheid van tal van vaste regulatoren wordt verminderd.

Dit apparaat blinkt uit in scenario's waarbij precieze spanningsregeling een must is.In voedingen voor elektronische apparaten is het handhaven van een consistente spanning een hoeksteen voor prestaties en levensduur.De flexibiliteit van de LM317K stelt het in staat om een ​​breed spectrum van apparaten tegemoet te komen en het te positioneren als een kosteneffectieve en efficiënte keuze voor u.Het brede ingangsspanningsbereik en de opmerkelijke stroomafhandelingscapaciteit maken naadloze integratie in bestaande systemen mogelijk.In scenario's voor het opladen van batterijen kan bijvoorbeeld zorgen voor een stabiele en verstelbare output aanzienlijk verbeteren van de laadefficiëntie en de levensduur van de batterij te verlengen.Het gemak waarmee de uitgangsspanning kan worden aangepast met behulp van een resistieve verdeler benadrukt het praktische nut, in overeenstemming met de behoeften van verschillende toepassingen, zowel eenvoudig als complex.

Operationele efficiëntie is een handelsmerk van de LM317K, die betrouwbare prestaties garandeert onder verschillende belastingsomstandigheden.Deze efficiëntie draagt ​​bij aan het verlengen van de operationele levensduur van elektronische systemen, waardoor de behoefte aan frequente reparaties en onderhoud wordt verminderd.Een opmerkelijk aspect van de efficiëntie zijn de thermische regulerings- en beschermingsmechanismen die zijn ingebed in zijn ontwerp, waardoor componenten worden beschermd tegen mogelijke schade door oververhitting en het verbeteren van de algehele robuustheid en betrouwbaarheid van het systeem.

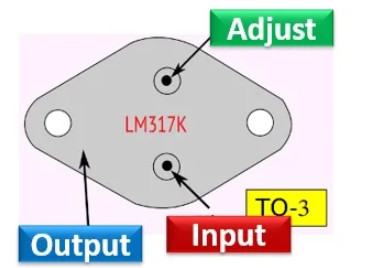

PIN -configuratie van LM317K

LM317K ontwerpmodellen

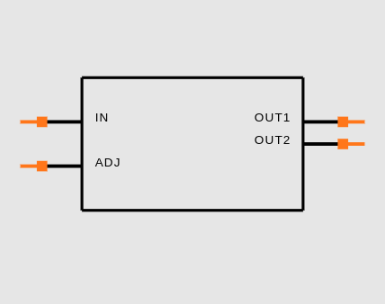

Elektrisch symbool van LM317K

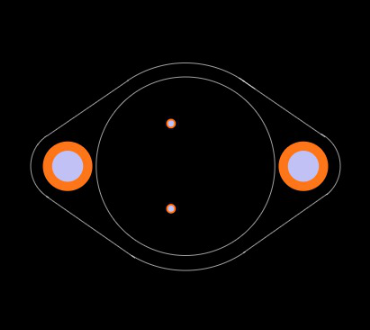

LM317K's bord voetafdruk

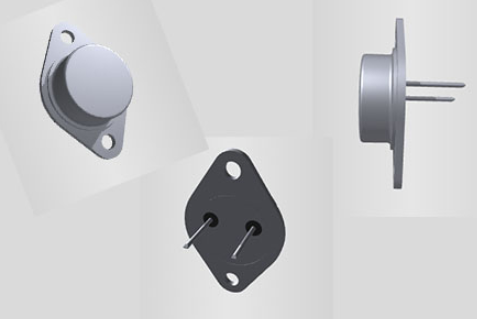

3D -visualisatie van LM317K

Belangrijkste kenmerken van LM317K

Functie	Beschrijving
Uitgangsspanningsbereik	1.2V tot 37V
Uitgangsstroom	Meer dan 1,5a
Regel- en laadregelgeving	0,10%
Drijvende werking	Geschikt voor hoogspanningstoepassingen
Beschermingsmechanismen	Huidige beperkende, thermische afsluiting en veilige werking Gebied (SOA) controle

Technische specificaties

Type	Parameter
Inzetten	Door gat
Montagetype	Door gat
Pakket / kast	TO-204AA, TO-3
Aantal pinnen	2
Gewicht	6.40101G
Bedrijfstemperatuur	0 ° C ~ 125 ° C
Verpakking	Bulk
Tolerantie	5%
JESD-609 Code	E3
Onderdeelstatus	Verouderd
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	3
ECCN -code	EAR99
Eindafwerking	Mat tin (sn)
Verpakkingsmethode	BUIS
Eindpositie	ONDERKANT
Eindvorm	Pin/pin
Aantal functies	1
Basisonderdeelnummer	LM317
Telling	2
Aantal uitgangen	1
Spanning - Input (Max)	40V
Uitgangspanning	37V
Uitgangstype	Verstelbaar
Max uitgangsstroom	1.5a
Uitvoerconfiguratie	Positief
Max uitgangsspanning	37V
Aantal toezichthouders	1
Min -ingangsspanning	4.2V
Beschermingsfuncties	Overstroom, over temperatuur
PSRR	80db ~ 65dB (120Hz)
Referentiespanning	1.3V
Min -uitgangsspanning	1.2V
Voedingsafwijzingsverhouding (PSRR)	80db
Hoogte	8,7 mm
Lengte	39,5 mm
Breedte	26,2 mm
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

Diagram van LM317K Operationele principes

LM317K -vervangers

Onderdeelnummer	Beschrijving	Fabrikant
IP117AHVSMD05POWER CIRCUITS	Instelbare positieve standaardregelaar, 1,25 V min, 60V Max, CBCC3, Ceramic, SMD-05, 3 pin	TT elektronicaweerstanden
M38510/11704SYXPower Circuits	1.2 V-37V Instelbare positieve regulator, MBFM2	Texas instrumenten
IP117Ahvigpower Circuits	1.25 V-60V Instelbare positieve regulator, MSFM3, Geïsoleerde, tot 257, 3 pin	TT Electronics Power en Hybrid / Semelab Limited
OM1320STMPBFPOWER CIRCUITS	Verstelbare positieve standaardregelaar, 1,2 V min, 37V Max, MSFM3, geïsoleerd, hermetisch verzegeld, TO-257, 3 pin	Internationale gelijkrichter
7703405tapower Circuits	Regulator, 1 uitgang, bipolair	Infineon Technologies Ag
OM1321STMPower Circuits	Instelbare positieve standaardregelaar, 1,2 V min, 57V Max, Bipolar, MSFM3, TO-257, 3 PIN	Omnirel Corp
LM317AHVKR1POWER CIRCUITS	Verstelbare positieve regulator, MBFM2, TO-3, 3 PIN	TT Electronics Power en Hybrid / Semelab Limited
IP117HVRPower Circuits	Instelbare positieve standaardregelaar, 1,25 V min, 60V Max, MBFM2, TO-66, 2 pin	TT elektronicaweerstanden
IP117HVSMD1Power Circuits	1.25 V-60V Instelbare positieve regulator, CBCC3, keramiek, SMD-1, 3 pin	TT Electronics Power en Hybrid / Semelab Limited

LM317K maximale beoordelingen

Symbool	Parameter	Waarde	Eenheid
Vi - o	Input-output differentiaalspanning	40	V
Io	Uitgangsstroom	Intern beperkt	-
Top​	Bediende junction -temperatuur voor:		° C
	LM117	-55 tot 150
	LM217	-25 tot 150
	LM317	0 tot 125
Ppeuter​	Power Dissipation	Intern beperkt	-
TSTG​	Opslagtemperatuur	-65 tot 150	° C

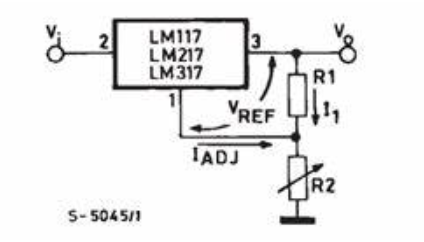

LM317K BASIC -instelling Verstelbare regulator

Geavanceerd gebruik van de LM317K

De LM317K -spanningsregelaar vertoont opmerkelijke veelzijdigheid vanwege de interne referentiespanning van 1,25 V, vastgesteld tussen de uitgangs- en aanpassingsterminals.Met deze configuratie kan een constante stroom door een externe weerstandsdeler stromen, waardoor de uitgangsspanning (VO) wordt ingesteld als VO = VREF (1 + R2/R1) + IADJ R2.Het apparaat minimaliseert met name de term IADJ (100µA max) om de consistentie te behouden, ongeacht de belasting- en lijnveranderingen, wat vaak resulteert in het verwaarloosbaar IADJ R2.Dit intrinsieke ontwerp zorgt voor de betrouwbaarheid van de LM317K in verschillende toepassingsscenario's.

Veelzijdigheid in spanningsregeling

Een belangrijk kenmerk van de LM317K is de capaciteit om alle ruststroom naar de uitgangsterminal te retourneren.Dit vereist een minimale belastingsstroom om een ​​stijging van de spanning te voorkomen, waardoor een actieve rol wordt gespeeld in stabilisatiesystemen die vatbaar zijn voor onvoorspelbare spanningsschommelingen.Als een zwevende regulator kan de LM317K trougifytes met hoge spanningsbenodigdheden ten opzichte van de grond verwerken, op voorwaarde dat de input-to-output differentiële overblijfselen veilig blijven.Deze mogelijkheid past bij een breed scala aan hoogspanningstoepassingen, meestal in de wereld van robuuste en aanpasbare oplossingen voor energiebeheer.

Precisie huidige verordening

Door eenvoudigweg een vaste weerstand tussen de aanpassing en uitgangsaansluitingen te plaatsen, kan de LM317K transformeren in een precisiestroomregelaar.Dergelijke configuraties zijn van onschatbare waarde wanneer stabiele huidige levering aandringt, zoals bij het opladen van batterijen en LED -rij -scenario's.Voor verbeterde belastingsregeling is het raadzaam om de huidige setweerstand R1 in de nabijheid van de regulator en het aarding van R2 te positioneren.Deze opstelling vermindert potentiële spanningsdruppels, waardoor de algehele nauwkeurigheid wordt verbeterd.

Prestatieverbetering met condensatoren

Het strategisch toevoegen van condensatoren kan de prestaties van de LM317K met name stimuleren.Een ingangsbypass -condensator van 0,1 µF.Een condensator van de aanpassingsterminal naar grond (C_ADJ) van 10 µF.Deze condensatoren kunnen de afwijzing van rimpel en spanningsstabiliteit verbeteren.Bovendien kan het opnemen van een uitgangscondensator (idealiter 1µF tantalum of 25 µF aluminium elektrolytisch) de voorbijgaande respons verbeteren.Dit maakt de spanningsregulator wendbaarder in het reageren op plotselinge laadconditie veranderingen, een functie bevestigd door praktische ervaringen die de noodzaak benadrukken aan een gestage en nauwkeurige spanningsregeling.

Beschermingsmaatregelen

Om de regulator te beschermen tegen potentiële schade als gevolg van input- en uitvoer kort circuits, wordt de installatie van beschermdioden aanbevolen (zoals weergegeven in figuur 5).Deze diodes bieden een belangrijke veiligheidslaag, die de levensduur en betrouwbaarheid van de LM317K in diverse operationele instellingen versterken.Dergelijke beschermende strategieën zijn uitgebreid overgenomen in laboratorium- en industriële omgevingen, waar fouten van apparaten opmerkelijke operationele onderbrekingen kunnen veroorzaken.

LM317K -informatie

STMICROECTRONICS, een vooraanstaande entiteit in de elektronica- en halfgeleiderindustrie, werd in 1987 geboren uit de fusie van de Franse Thomson Semiconductors en SGS Microelettronica van Italië.Het bedrijf werkt vanuit het hoofdkantoor in Plan-Les-Oouates in de buurt van Genève, Zwitserland.Als Europa's hoogste-inkomsten halfgeleiderchipfabrikant, beïnvloedt STMicroelectronics de technologische vooruitgang aanzienlijk en stelt de benchmarks in de industrie.Deze opmerkelijke positionering heeft de bedrijfsherkenning en het respect binnen de wereldwijde technische gemeenschap verdiend.

STMicro -elektronica demonstreert zijn enorme wereldwijde bereik door zijn regionale hoofdkantoor.Het hoofdkantoor van Global en EMEA (Europa, Midden -Oosten en Afrika) zijn gevestigd in Genève, een hub voor strategische beslissingen en operaties die verschillende continenten verbinden.Voor administratieve zaken is de holding, STMicroelectronics N.V., geregistreerd in Nederland.In Noord -Amerika, waar technologische innovatie gedijt, bevindt het hoofdkantoor van het bedrijf zich in Coppell, Texas.Deze locatie benadrukt de sterke positie van het bedrijf in een intens concurrerende markt.

Het hoofdkantoor van STMicroelectronics in Singapore dient als centrum van zijn activiteiten in de regio Azië-Pacific.In een dynamische en snelgroeiende markt wordt deze strategische locatie gebruikt, maakt gebruik van regionale expertise in de productie en technische ontwikkeling.Bovendien heeft het bedrijf voor zijn Japanse en Korea -activiteiten het hoofdkantoor opgezet in Tokio - een stad die synoniem is met technologische innovatie en vooruitgang.In China, een van de meest invloedrijke wereldwijde technologiemarkten, heeft STMicroelectronics Shanghai gekozen voor zijn regionale hoofdkantoor.Deze keuze versterkt de aanwezigheid van het bedrijf in een markt die bekend staat om zijn enorme potentiële en snelle technologische vooruitgang.

Datasheet PDF

LM317K -datasheets:

Cilindrische batterijhouders.pdf

Veelgestelde vragen [FAQ]

1. Wat is de LM317K IC?

De LM317K is een veelzijdige 3-terminale positieve spanningsregelaar.Het kan meer dan 1,5A leveren met een verstelbare uitgangsspanning variërend van 1,2 V tot 37V.Het ontwerp is eenvoudig en vereist slechts twee externe weerstanden om de uitgangsspanning in te stellen.Bekend om precieze spanningscontrole, wordt het vereiste in toepassingen waar nauwkeurigheid dominant is.In verschillende praktische scenario's stabiliseert het de stroomvoorziening in zowel consumentenelektronica als industriële apparatuur.U kunt de betrouwbaarheid ervan waarderen en het zien als een betrouwbare component in talloze projecten.

2. Wat onderscheidt LM317K van LM317T?
