Wat is een Hall-effect-transducer en hoe deze werkt

Hall-effectsensoren kom je in veel alledaagse apparaten tegen, maar de werking ervan kan in eerste instantie onduidelijk aanvoelen.Als je beter kijkt, zie je hoe deze sensoren reageren op magnetische velden en die reactie omzetten in een bruikbaar elektrisch signaal.Terwijl je de concepten doorneemt, begin je te zien hoe stroom, magnetische velden en materiaaleigenschappen allemaal met elkaar verbonden zijn.Met eenvoudige uitleg en praktische voorbeelden wordt het onderwerp gemakkelijker te volgen en wordt het gerelateerd aan echte circuits en systemen die u mogelijk tegenkomt.

Catalogus

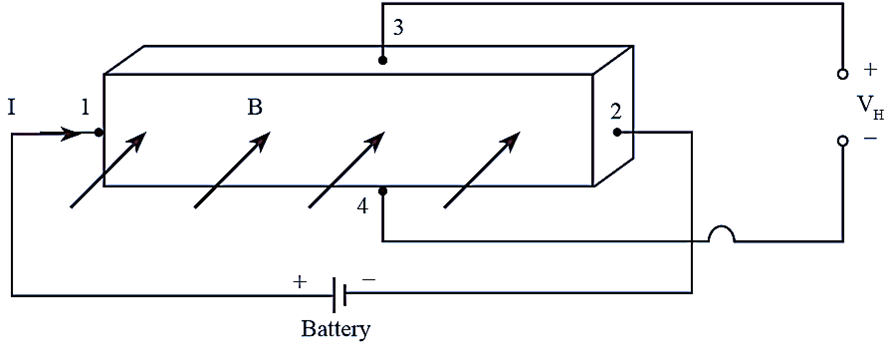

Figuur 1. Hall-effect-transducerdiagram

Wat is een Hall-effect-transducer

Een Hall Effect Transducer is een elektronisch apparaat dat een magnetisch veld detecteert en dit omzet in een elektrisch signaal dat kan worden gemeten.De werking ervan is gebaseerd op het Hall-effect, waarbij een stroomvoerend materiaal een kleine spanning over zijn zijkanten ontwikkelt wanneer het wordt blootgesteld aan een magnetisch veld loodrecht op de stroomrichting.Door dit effect zet de transducer de magnetische veldsterkte om in een meetbare elektrische output.

Deze conversie is nuttig omdat elektrische signalen gemakkelijker te meten, verwerken en gebruiken in circuits zijn dan magnetische velden zelf.De uitvoer verandert met het aangelegde veld, waardoor de magnetische toestand kan worden weergegeven als een leesbaar spanningssignaal.Als gevolg hiervan biedt de transducer een directe en effectieve manier om de aanwezigheid en sterkte van magnetische velden te detecteren in een vorm die elektronische circuits kunnen gebruiken.

Structuur en werkingsprincipe van een Hall-effect-transducer

Figuur 2. Hall-effect-transducerstructuur

Een Hall Effect Transducer is gebouwd rond een dunne halfgeleiderstrip met vier aansluitingen op specifieke punten.Eén paar aansluitingen voert de ingangsstroom door de strip, terwijl het andere paar de uitgangsspanning verzamelt.Het magnetische veld wordt over de strip aangelegd in een rechte hoek ten opzichte van het stroompad, omdat deze opstelling de transducer in staat stelt zijn elektrische output te produceren.

Tijdens bedrijf stroomt er stroom door de halfgeleiderstrip van de ene naar de andere kant.Als er geen magnetisch veld aanwezig is, bewegen de ladingsdragers langs het stroompad zonder een merkbare spanning over de uitgangsklemmen te creëren.Wanneer loodrecht op dat pad een magnetisch veld wordt aangelegd, worden de bewegende ladingsdragers zijwaarts geduwd en beginnen ze zich langs één kant van de strook te verzamelen.

Deze zijwaartse beweging van lading creëert een verschil in elektrisch potentiaal tussen de uitgangsklemmen.Dat verschil verschijnt als de Hall-spanning, wat de meetbare output van de transducer is.Op deze manier vormt de halfgeleiderstrip het pad voor de stroom, veroorzaakt het magnetische veld ladingafbuiging en vangen de uitgangsklemmen de resulterende spanning op.

Hall-spanning en hoe deze wordt gegenereerd

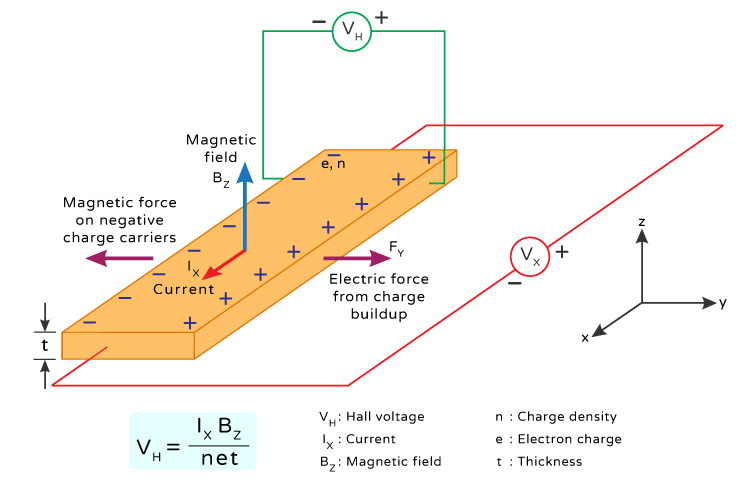

Figuur 3. Hall-spanningsopwekking

Hall-spanning is de kleine spanning die over een stroomvoerend materiaal verschijnt wanneer een magnetisch veld loodrecht op de stroomrichting wordt aangelegd.Het veld duwt de bewegende ladingsdragers zijwaarts, waardoor ze zich aan de ene kant van het materiaal verzamelen, terwijl de andere kant een tegengestelde lading achterlaat, en deze scheiding van lading creëert een verschil in elektrisch potentieel dat bekend staat als Hall-spanning.

De grootte van de Hall-spanning hangt af van de stroomsterkte, de magnetische veldsterkte, het materiaal en de dikte van het sensorelement.Het neemt toe naarmate de stroom of het magnetische veld groter wordt, en neemt af als het materiaal dikker is in de richting van het veld.

Een vereenvoudigde uitdrukking voor deze relatie is V_H = (I × B) / (n × e × t), waar V_H is de Hall-spanning, ik is de huidige, B is het magnetische veld, n is de ladingsdragerdichtheid, e is de lading van een elektron, en t is de dikte van het materiaal.Deze uitdrukking toont de belangrijkste factoren die de uitgangsspanning regelen zonder onnodige wiskundige details toe te voegen.

Materialen gebruikt in Hall-effectsensoren

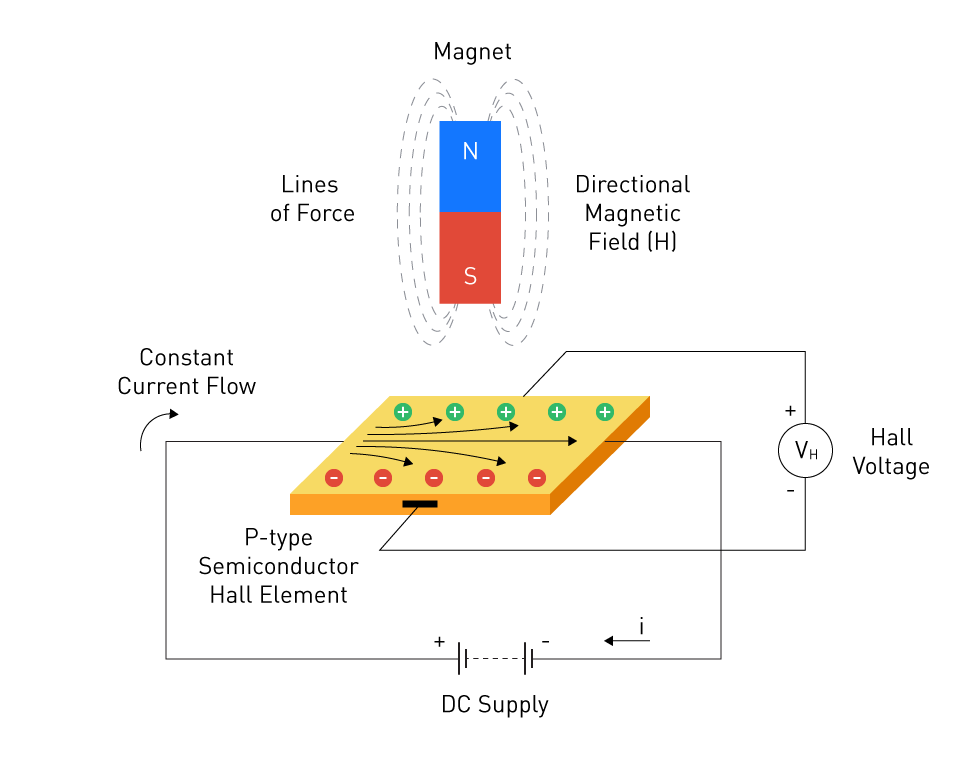

Figuur 4. Halfgeleider Hall-sensoropstelling

Hall-effectapparaten kunnen worden gemaakt van zowel metalen als halfgeleiders, omdat beide een Hall-spanning kunnen produceren wanneer er stroom doorheen vloeit in de aanwezigheid van een magnetisch veld.Bij metalen is het effect meestal erg klein, waardoor de output moeilijker te detecteren en te gebruiken is in detectietoepassingen.Om die reden zijn de meeste Hall Effect-apparaten gemaakt van halfgeleidermaterialen in plaats van gewone metalen.

Halfgeleiders hebben doorgaans de voorkeur omdat ze een hogere gevoeligheid bieden.Dit betekent dat ze onder dezelfde omstandigheden een grotere Hall-spanning produceren, waardoor de output gemakkelijker te meten is.Een sterkere output zorgt er ook voor dat het apparaat duidelijker reageert op veranderingen in het magnetische veld.

Het materiaal dat in het sensorelement wordt gebruikt, heeft een direct effect op de uitgangsspanning en de meetnauwkeurigheid.Eigenschappen zoals ladingsdragerdichtheid en materiaaldikte beïnvloeden hoeveel Hall-spanning wordt geproduceerd.Materialen die een grotere en stabielere output genereren, zijn over het algemeen beter geschikt voor nauwkeurige metingen.

Soorten Hall-effectsensoren

Analoge Hall-effectsensoren

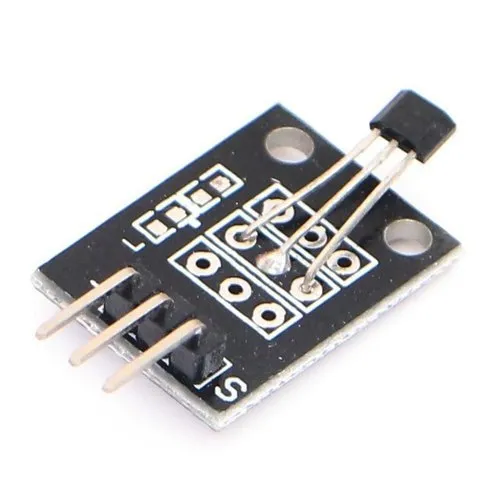

Figuur 5. Analoge Hall-effectsensormodule

Analoge Hall Effect-sensoren produceren een continue uitgangsspanning die verandert in verhouding tot het aangelegde magnetische veld.Naarmate het magnetische veld sterker of zwakker wordt, verandert de uitgangsspanning mee, waardoor de sensor geleidelijke variaties kan laten zien in plaats van slechts één enkele toestand.Omdat de output het veld continu volgt, is dit type sensor handig wanneer het circuit moet meten hoeveel het magnetische veld verandert, en niet alleen of het aanwezig is.

Dit type wordt vaak gebruikt bij positiedetectie, stroomdetectie en andere meettaken waarbij een soepele en leesbare uitvoer vereist is.Het is zeer geschikt voor nauwkeurige metingen, omdat zelfs kleine veranderingen in het magnetische veld in het uitgangssignaal kunnen optreden, waardoor fijne bewegingen of veldvariaties gemakkelijker te detecteren zijn.

Digitale Hall-effectsensoren

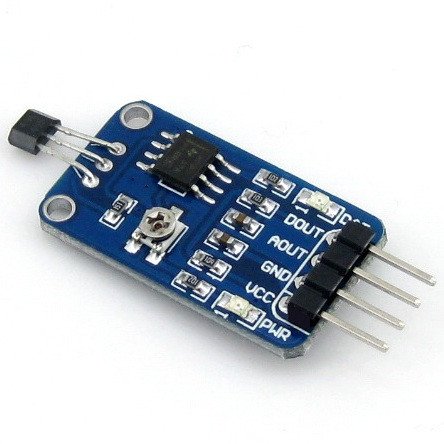

Figuur 6. Digitale Hall-effectsensormodule

Digitale Hall Effect-sensoren leveren een discrete output, meestal een AAN- of UIT-signaal, in plaats van een continu veranderende spanning.Ze werken met een intern schakelpunt, vaak een magnetische drempel genoemd, dus wanneer het magnetische veld dat niveau bereikt of passeert, verandert de uitgang van status.Wanneer het veld onder een gedefinieerd vrijgaveniveau komt, keert de uitgang terug naar de oorspronkelijke staat, waardoor elektronische systemen een duidelijk en gemakkelijk leesbaar schakelsignaal krijgen.

Omdat ze reageren op drempelniveaus in plaats van op geleidelijke veldveranderingen, worden digitale Hall Effect-sensoren veel gebruikt in schakel- en detectiesystemen.Veel voorkomende toepassingen zijn onder meer detectie van het openen en sluiten van deuren, grensschakelingen, nabijheidsdetectie, pulstelling en positiedetectie, waarbij het belangrijkste doel is om te bepalen of een magnetisch doel een specifiek punt heeft bereikt.

Toepassingen van Hall-effect-transducers

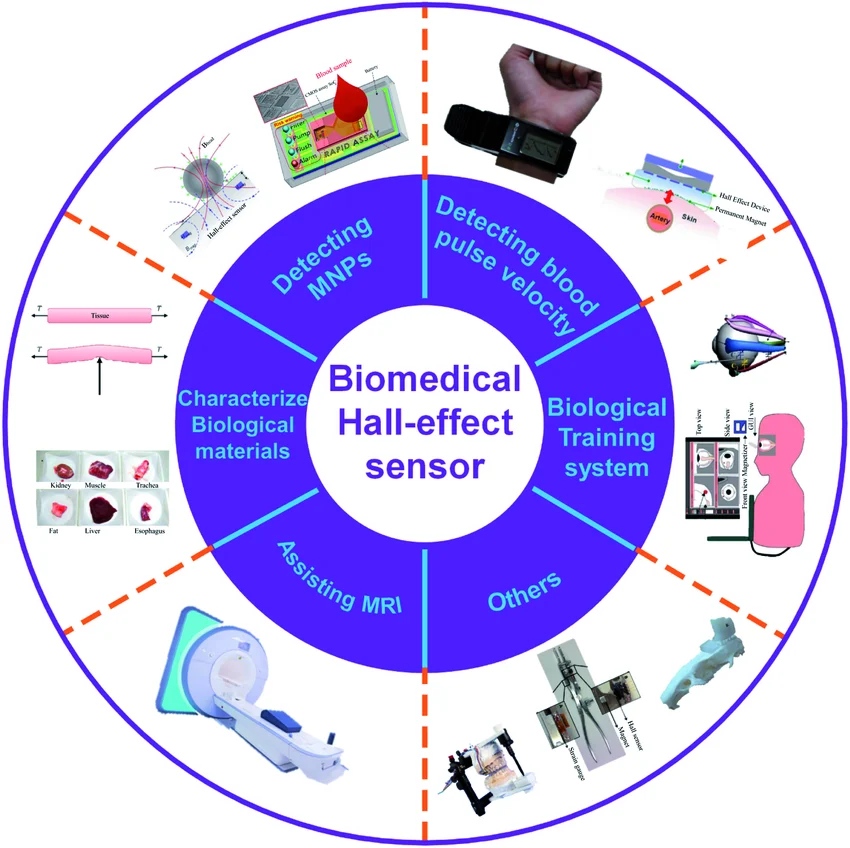

Figuur 7. Hall-effectsensortoepassingen

Hall Effect-transducers worden veel gebruikt voor magnetische velddetectie in industriële en wetenschappelijke instrumenten waar nauwkeurige veldsterktemetingen vereist zijn.

In huidige detectietoepassingenZe worden vaak ingezet in motoraandrijvingen, voedingen en batterijbeheersystemen om stroom te meten zonder direct elektrisch contact.

Voor positie- en verplaatsingsdetectieDeze sensoren worden gebruikt in autosystemen, lineaire actuatoren en robotica, waarbij veranderingen in het magnetische veld beweging aangeven.

Ze worden er ook in toegepast energiebewakingssystemen, waarbij stroom- en spanningsgegevens worden gecombineerd om het realtime energieverbruik van elektrische apparatuur te schatten.

Voor- en nadelen van Hall-effect-transducers

Voordelen	Beperkingen
Contactloze meting	Gevoelig voor temperatuurschommelingen
Galvanische isolatie tussen detectiecircuit en stroompad	De nauwkeurigheid kan beperkt zijn in eenvoudige open-lusontwerpen
Veilige meting van hoge stroomniveaus	Zwerfmagnetische velden kunnen de metingen beïnvloeden
Zeer laag inbrengverlies	Lagere signaalniveaus vereisen mogelijk versterking of conditionering
Laag stroomverlies en verminderde verwarming	Bij lage-stroommetingen kan een magnetische kern of extra windingen nodig zijn
Meet AC- en DC-stroom	Open-loop-versies hebben een gemiddelde bandbreedte en responstijd
Goede lineariteit en betrouwbare output in precisieapparaten	Gesloten-lusversies zijn groter en duurder
Flexibele mechanische plaatsing	Uitvoeringen met gesloten lus verbruiken meer stroom van de secundaire voeding
Er zijn compacte, lichtgewicht opties beschikbaar	Bij sommige ontwerpen met gesloten lus kan de uitgangsspanning beperkt zijn
Hoge gevoeligheid en strakke schakeldrempels zijn beschikbaar	Prestaties zijn afhankelijk van materiaalstabiliteit en thermisch gedrag

Conclusie

U heeft nu een duidelijk beeld van hoe een Hall Effect Transducer werkt en waarom deze veel wordt gebruikt.De manier waarop het een magnetisch veld omzet in een meetbaar signaal maakt het bruikbaar in veel praktijksituaties.U kunt zien hoe de structuur, de materialen en het werkingsprincipe allemaal samenwerken om betrouwbare resultaten te produceren.Van het detecteren van stroom tot het detecteren van positie, het biedt flexibel gebruik in verschillende systemen.Als u deze basisbeginselen begrijpt, kunt u herkennen waar en hoe deze sensoren in de echte elektronica passen.Met deze basis wordt het gemakkelijker om ze te verkennen en toe te passen in uw eigen projecten.
