De juiste voedingsadapterstekker kiezen: Gids voor AC-ingang en DC-uitgang

Met voedingsadapterstekkers kunt u uw apparaten op een stroombron aansluiten en ze aan de praat houden.In dit artikel leert u wat AC-ingangsstekkers en DC-uitgangsconnectoren doen en waarom ze belangrijk zijn.Je zult ook verschillende soorten stekkers verkennen die over de hele wereld worden gebruikt, samen met spanning, frequentie en veiligheidsvoorzieningen.Bovendien begrijpt u de connectortypen en waar deze vaak worden gebruikt.

Catalogus

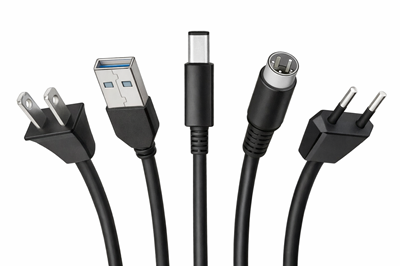

Figuur 1. Overzicht voedingsadapterstekkers

Wat zijn AC-ingangsstekkers?

AC-ingangsstekkers zijn de componenten die een voedingsadapter op een stopcontact aansluiten om wisselstroom (AC) te ontvangen.Ze dienen als ingangspunt voor elektrische energie uit het elektriciteitsnet naar de adapter.Deze stekkers zijn ontworpen om elektriciteit veilig van het stopcontact naar de interne circuits van de voedingsadapter over te brengen.Hun primaire functie is het garanderen van een stabiele en veilige verbinding met de stroombron.AC-ingangsstekkers zijn ideaal om elke voedingsadapter effectief te laten werken.Ze worden gewoonlijk geïntegreerd in netsnoeren of rechtstreeks bevestigd aan adapterbehuizingen.Het ontwerp zorgt voor een consistente levering van ingangsvermogen aan de adapter voor conversie.Zonder AC-ingangsstekkers zouden stroomadapters geen energie van het elektriciteitsnet kunnen ontvangen.

Veel voorkomende soorten AC-stekkers

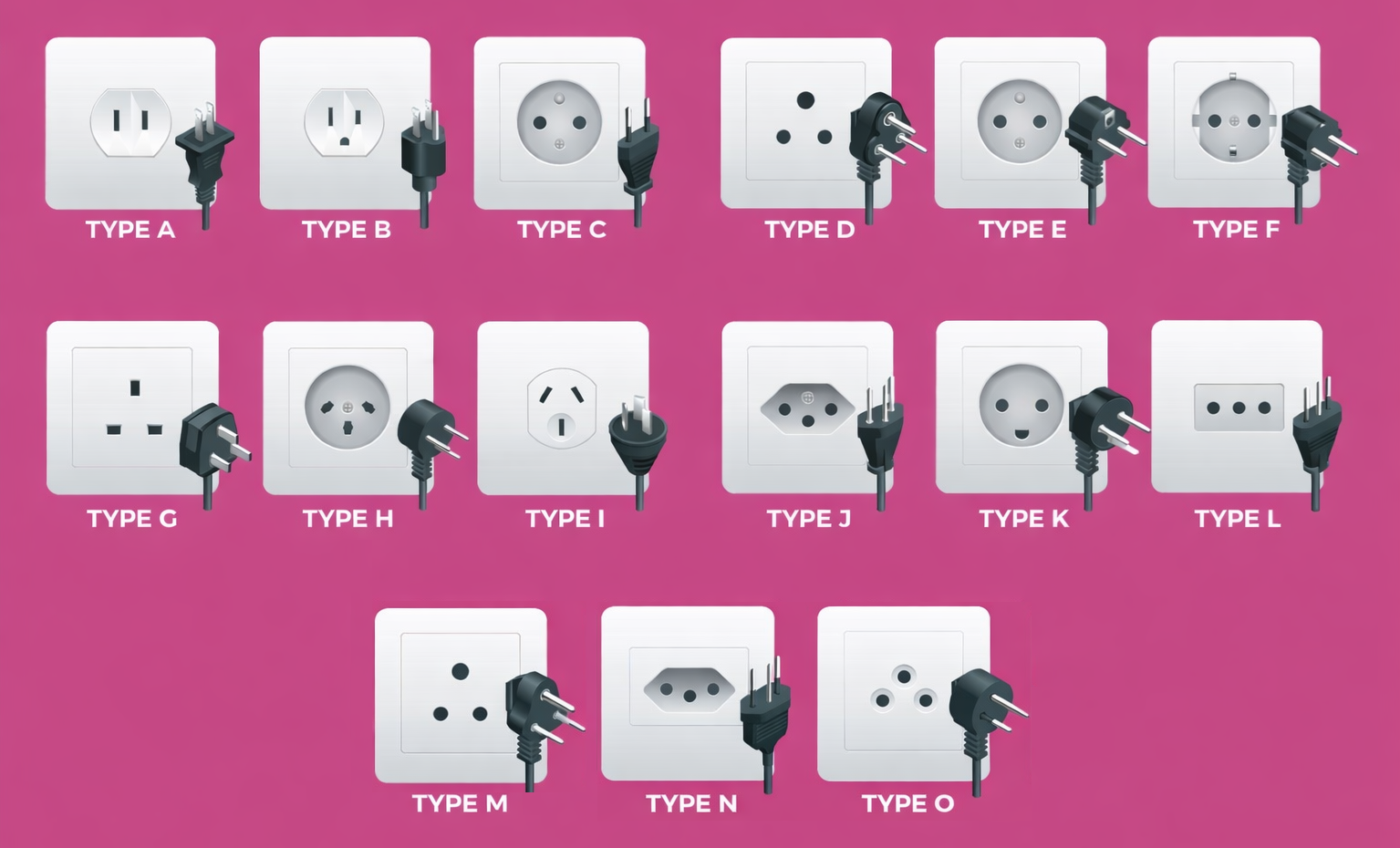

Figuur 2. Algemene typen AC-stekkers

• Type A - Type A is een tweepolige stekker met platte parallelle pinnen en geen aardingspin.Het wordt voornamelijk gebruikt in de Verenigde Staten, Canada, Mexico en Japan.Vergeleken met andere typen is het een van de eenvoudigste en lichtste ontwerpen.Deze stekker wordt vaak gebruikt voor apparaten met een laag vermogen, zoals telefoonopladers en kleine elektronica.Het wijdverbreide gebruik ervan maakt het tot een standaard voor basisconsumentenelektronica.De eenvoud van Type A maakt het kosteneffectief en eenvoudig te vervaardigen.

• Type B - Type B is vergelijkbaar met Type A, maar bevat een extra ronde aardingspin.Het wordt veel gebruikt in Noord-Amerika en delen van Midden-Amerika.Vergeleken met Type A biedt het verbeterde veiligheid dankzij de aardingsfunctie.Deze stekker wordt vaak gebruikt voor apparaten die hogere veiligheidsnormen vereisen.Dit is belangrijk in omgevingen waar elektrische bescherming noodzakelijk is.Type B is een standaardkeuze voor zowel residentiële als commerciële toepassingen.

• Type C - Type C is een stekker met twee ronde pinnen, algemeen bekend als de Europlug.Het wordt veel gebruikt in Europa, Azië en Zuid-Amerika.In vergelijking met type A en B is het universeler compatibel met veel soorten stopcontacten.Deze stekker wordt doorgaans gebruikt voor apparaten met een laag vermogen, zoals opladers en kleine apparaten.Het compacte ontwerp maakt eenvoudig gebruik in meerdere regio's mogelijk.Type C speelt een belangrijke rol in internationale reizen vanwege de brede compatibiliteit.

• Type D - Type D is een stekker met drie ronde pinnen, gerangschikt in een driehoekig patroon.Het wordt voornamelijk gebruikt in India, Nepal en enkele Afrikaanse landen.Vergeleken met Type C ondersteunt het apparaten die een stabielere verbinding vereisen.Deze stekker wordt vaak gebruikt in regio's met oudere elektrische normen.Dankzij het ontwerp kan hij aan een gemiddeld stroomverbruik voldoen.Type D blijft belangrijk bij het behouden van de compatibiliteit binnen de regionale infrastructuur.

• Type E - Type E is een stekker met twee ronde pinnen en een gat voor een aardingspin in het stopcontact.Het wordt vaak gebruikt in Frankrijk, België en Polen.Vergeleken met Type C bevat het een aardingsmechanisme voor extra veiligheid.Deze stekker wordt gebruikt voor apparaten met zowel een laag als een gemiddeld vermogen.Het is belangrijk voor het behoud van veilige elektrische verbindingen in Europese systemen.Type E is vaak compatibel met Type F-aansluitingen.

• Typ F - Type F, ook wel Schuko-stekker genoemd, is voorzien van twee ronde pinnen met aardingsclips.Het wordt veel gebruikt in Duitsland, Spanje en veel Europese landen.Vergeleken met Type E wordt zijaarding gebruikt in plaats van een pin.Deze stekker wordt vaak gebruikt voor apparaten met een hoger vermogen.Het sterke ontwerp zorgt voor een veilige en stabiele verbinding.Type F is nodig in moderne Europese elektrische systemen.

• Type G - Type G is een driepolige stekker met rechthoekige pinnen gerangschikt in een driehoekige lay-out.Het wordt gebruikt in het Verenigd Koninkrijk, Ierland en verschillende Aziatische landen.Vergeleken met andere typen heeft het een robuustere en grotere structuur.Deze stekker wordt vaak gebruikt in zowel huishoudelijke als kantoorapparatuur.Het is belangrijk voor een stevige en stabiele verbinding.Type G wordt algemeen erkend vanwege zijn duurzaamheid.

• Type H - Type H is een driepolige stekker met pinnen die in een unieke driehoekige formatie zijn gerangschikt.Het wordt voornamelijk gebruikt in Israël en nabijgelegen regio's.Vergeleken met Type C heeft het een onderscheidend ontwerp dat de compatibiliteit beperkt.Deze stekker wordt gebruikt in zowel residentiële als commerciële omgevingen.Zij zorgt voor een goede aansluiting binnen haar specifieke regionale systeem.Type H is belangrijk voor het handhaven van de gestandaardiseerde elektrische veiligheid in zijn regio.

• Type ik - Type I is een stekker met twee platte, schuine pinnen en soms een aardingspin.Het wordt vaak gebruikt in Australië, Nieuw-Zeeland en China.Vergeleken met Type A zorgt het schuine ontwerp voor een veiligere pasvorm.Deze stekker wordt gebruikt in een breed scala aan elektrische apparaten.Het ondersteunt zowel huishoudelijke als industriële toepassingen.Type I is goed in regio's met een moderne elektrische infrastructuur.

• Type J - Type J is een driepolige stekker met ronde pinnen, inclusief aardingspin.Het wordt voornamelijk gebruikt in Zwitserland en Liechtenstein.Vergeleken met Type C biedt het extra aarding voor de veiligheid.Deze stekker wordt vaak gebruikt in zowel woningen als kantoren.Het zorgt voor stabiele en veilige elektrische verbindingen.Type J is belangrijk voor het handhaven van hoge veiligheidsnormen in de regio.

• Type K - Type K is een driepolige stekker met ronde pinnen en een aardingspin.Het wordt voornamelijk gebruikt in Denemarken en Groenland.Vergeleken met Type F heeft het een iets andere aardingsconfiguratie.Deze stekker wordt gebruikt voor zowel residentiële als commerciële apparaten.Het garandeert compatibiliteit binnen het Deense elektrische systeem.Type K is belangrijk voor het handhaven van lokale elektrische normen.

• Type L - Type L is een stekker met drie ronde pinnen, gerangschikt in een rechte lijn.Het wordt voornamelijk gebruikt in Italië en sommige delen van Noord-Afrika.Vergeleken met Type C ondersteunt het toepassingen met een hogere stroomsterkte.Deze stekker wordt gebruikt in zowel kleine elektronica als grotere apparaten.Het biedt een stabiele en consistente verbinding.Type L is belangrijk voor het gestandaardiseerde elektrische systeem van Italië.

• Typ M - Type M is een grotere versie van Type D met drie ronde pinnen.Het wordt gebruikt in Zuid-Afrika en enkele buurlanden.Vergeleken met Type D is het ontworpen voor toepassingen met een hoger vermogen.Deze stekker wordt vaak gebruikt in zware apparaten.Door het grotere formaat kan hij meer elektrische belasting aan.Type M is belangrijk voor industriële en krachtige omgevingen.

• Typ N - Type N is een stekker met drie ronde pinnen, gestandaardiseerd in Brazilië en Zuid-Afrika.Het is ontworpen voor verbeterde veiligheid en compatibiliteit.Vergeleken met Type C bevat het aarding voor extra bescherming.Deze stekker wordt gebruikt in zowel residentiële als commerciële apparaten.Het ondersteunt moderne elektrische normen in zijn regio's.Type N speelt een belangrijke rol in nieuwere infrastructuursystemen.

• Typ O - Type O is een stekker met drie ronde pinnen die voornamelijk in Thailand wordt gebruikt.Het is ontworpen om moderne elektrische systemen in de regio te ondersteunen.Vergeleken met oudere stekkertypes biedt het verbeterde veiligheidsvoorzieningen.Deze stekker wordt gebruikt in zowel huishoudelijke als commerciële toepassingen.Het garandeert compatibiliteit met lokale elektrische normen.Type O is belangrijk voor het ondersteunen van gestandaardiseerde energiesystemen in Thailand.

Spanning en frequentie van AC-ingangsstekkers

Voedingsadapters zijn doorgaans ontworpen om te werken binnen een breed ingangsspanningsbereik, gewoonlijk van 100 V tot 240 V AC.Dankzij deze flexibiliteit kunnen apparaten in verschillende landen worden gebruikt zonder dat er aparte voedingen nodig zijn.De adapter past zich automatisch aan de binnenkomende spanning aan om stabiele prestaties te behouden.Deze functie is vooral belangrijk voor moderne elektronica die op de wereldmarkt wordt gebruikt.Brede spanningsondersteuning helpt schade veroorzaakt door spanningsmismatches te voorkomen.Het verbetert ook het gemak van het gebruik van apparaten tijdens het reizen.

Naast de spanning werkt het AC-ingangsvermogen ook op standaardfrequenties van 50 Hz of 60 Hz.Deze frequentiewaarden geven aan hoe vaak de elektrische stroom per seconde wisselt.Voedingsadapters zijn gebouwd om beide frequenties efficiënt te verwerken zonder de uitvoerprestaties te beïnvloeden.Dit garandeert een consistente werking, ongeacht de regionale elektriciteitsnormen.Het ondersteunen van beide frequentietypen verbetert de compatibiliteit tussen verschillende energiesystemen.Als gevolg hiervan zijn de meeste moderne adapters ontworpen voor universele invoeromstandigheden.

Tweepolige versus driepolige wisselstroomstekkers

Figuur 3. Tweepolige versus driepolige plugstructuur

Stekkers met twee pinnen bestaan uit twee elektrische contacten die worden aangesloten op de actieve en neutrale draden van een stroombron.Ze worden vaak gebruikt in apparaten die geen aarding vereisen voor een veilige werking.Deze stekkers zijn lichtgewicht en eenvoudiger van ontwerp, waardoor ze geschikt zijn voor kleine elektronica.Ze worden vaak aangetroffen in opladers, lampen en apparaten met een laag vermogen.Tweepolige stekkers worden veel gebruikt vanwege hun compacte structuur.Ze bieden echter basisbescherming en bevatten geen extra veiligheidsaarding.

Driepolige stekkers bevatten een extra pin voor aarding, wat de elektrische veiligheid vergroot.Deze aardverbinding helpt elektrische schokken te voorkomen door overtollige stroom veilig naar de aarde te leiden.Deze stekkers worden doorgaans gebruikt in apparaten met hogere stroomvereisten of metalen behuizingen.Ze bieden een betere bescherming tegen elektrische storingen en kortsluiting.Driepolige stekkers worden vaak aangetroffen in apparaten zoals computers, koelkasten en industriële apparatuur.Hun ontwerp zorgt voor een veiligere werking in veeleisende elektrische omgevingen.

Vaste versus verwisselbare AC-stekkers

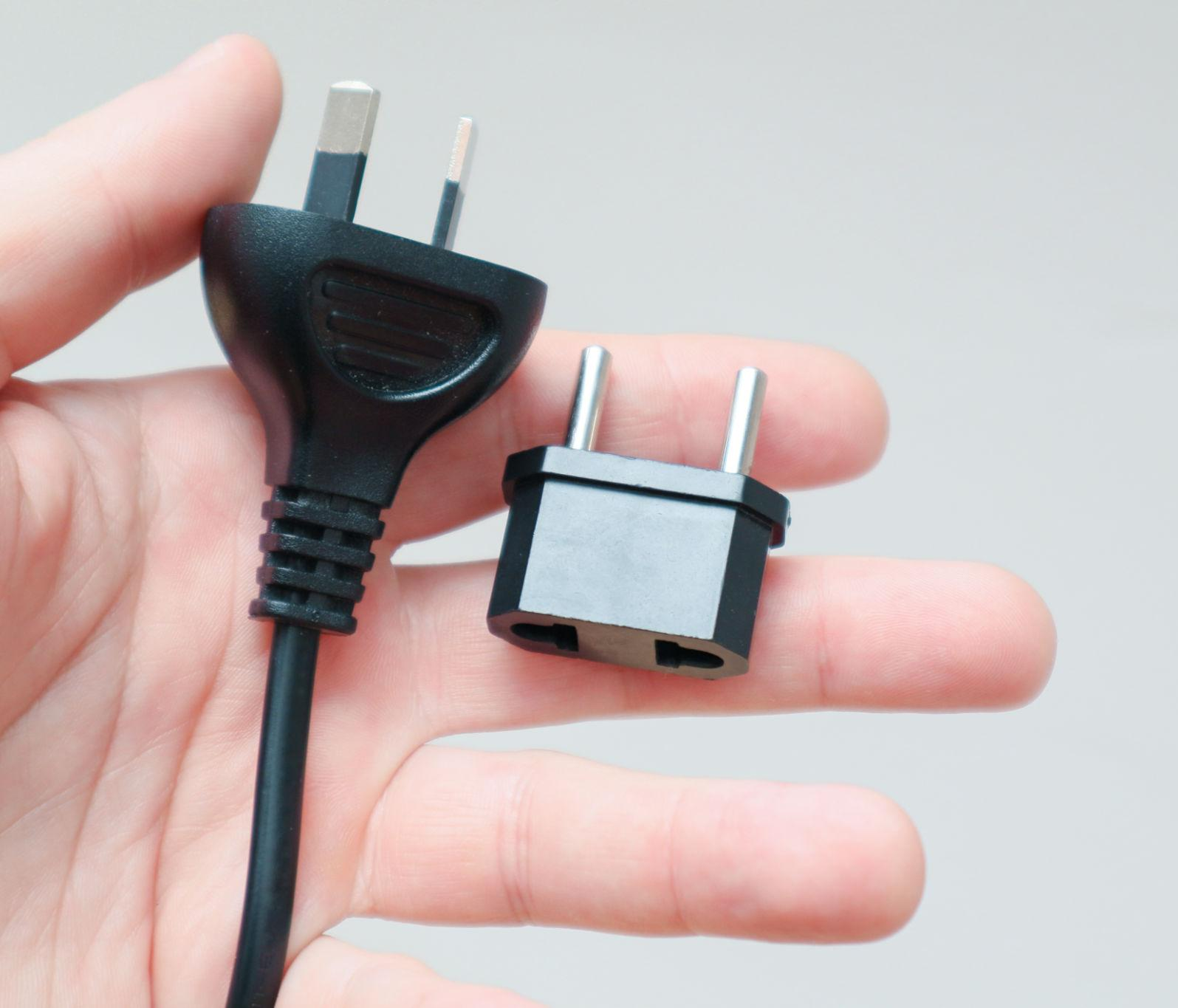

Figuur 4. Ontwerp met vaste versus verwisselbare stekker

Vaste wisselstroomstekkers zijn permanent aan de voedingsadapter bevestigd en kunnen niet worden verwijderd of vervangen.Dit ontwerp zorgt voor een stabiele en duurzame verbinding voor dagelijks gebruik.Het wordt vaak gebruikt in adapters die zijn ontworpen voor een specifieke regio of land.Vaste stekkers zijn eenvoudig en verkleinen de kans op losse verbindingen.Ze hebben vaak de voorkeur voor stationaire apparaten die niet vaak worden verplaatst.Dit ontwerp zorgt voor consistente prestaties zonder dat er extra componenten nodig zijn.

Verwisselbare AC-stekkers maken het daarentegen mogelijk om verschillende stekkerkoppen te verwisselen, afhankelijk van de regio.Dit maakt ze zeer nuttig voor reizen en internationale toepassingen.U kunt eenvoudig het juiste stekkertype voor verschillende landen aansluiten.Deze flexibiliteit elimineert de noodzaak voor meerdere adapters.Verwisselbare systemen worden vaak gebruikt in universele voedingsadapters.Ze bieden gemak terwijl de compatibiliteit tussen verschillende elektrische normen behouden blijft.

Wat zijn DC-uitgangsconnectoren?

DC-uitgangsconnectoren zijn de componenten die gereguleerde gelijkstroom (DC) leveren van een voedingsadapter naar een elektronisch apparaat.Ze dienen als het laatste verbindingspunt tussen de stroombron en het apparaat dat van stroom wordt voorzien.Deze connectoren zorgen ervoor dat de omgezette elektrische energie efficiënt en betrouwbaar wordt overgedragen.Hun primaire functie is het leveren van een stabiele uitvoer die voldoet aan de stroomvereisten van het apparaat.DC-uitgangsconnectoren zijn belangrijk voor het voeden van moderne elektronica zoals laptops, routers en draagbare apparaten.Ze zijn ontworpen om tijdens het gebruik een veilige en consistente verbinding te behouden.Deze connectoren ondersteunen ook een veilige werking door onbedoelde ontkoppeling te voorkomen.Dankzij hun ontwerp passen ze veilig in de invoerpoorten van apparaten.Zonder DC-uitgangsconnectoren zouden stroomadapters geen bruikbare energie aan apparaten kunnen leveren.

Veelvoorkomende typen DC-connectoren

Vatconnectoren

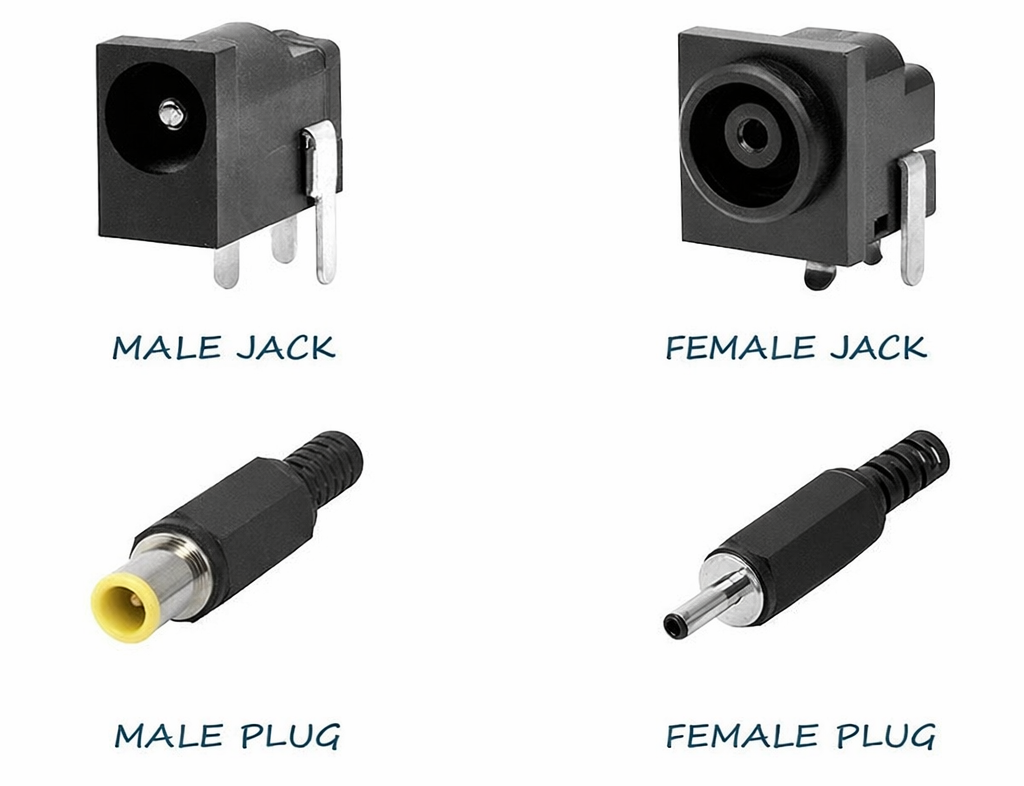

Figuur 5. Typen vatconnectoren

Barrelconnectoren zijn cilindrische stroomconnectoren die vaak worden gebruikt in gelijkstroomtoepassingen.Ze bestaan ​​uit een holle buitenhuls en een binnenste pin die elektrische stroom geleidt.Deze connectoren worden veel gebruikt in apparaten zoals routers, CCTV-systemen en kleine elektronica.Hun eenvoudige structuur zorgt voor eenvoudig aansluiten en loskoppelen tijdens gebruik.Barrelconnectoren staan ​​bekend om hun betrouwbaarheid en consistente prestaties.Ze zijn ontworpen om een ​​stabiele stroomoverdracht te bieden met minimaal signaalverlies.Zoals weergegeven in de afbeelding zijn ze verkrijgbaar in zowel mannelijke als vrouwelijke configuraties voor veilige verbindingen.

DIN-connectoren

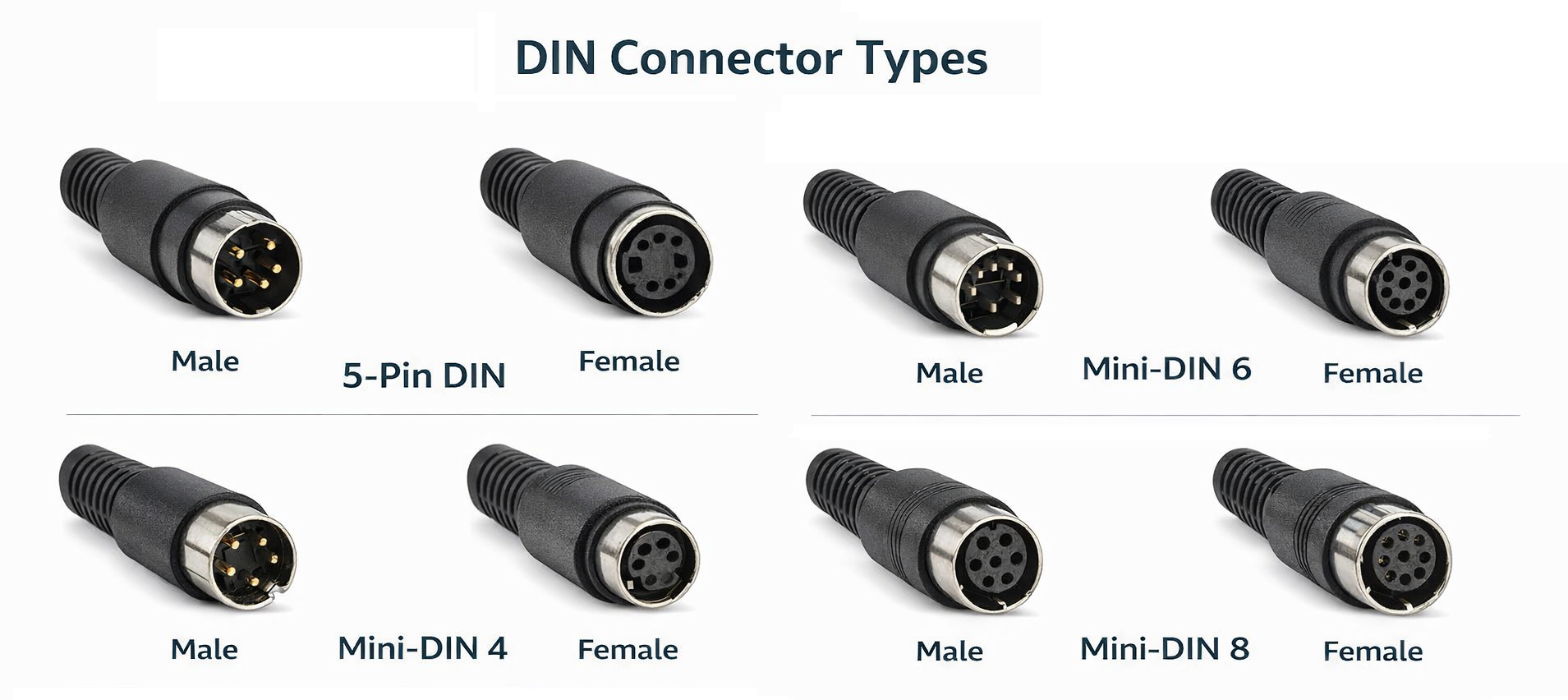

Figuur 6. Typen DIN-connectoren

DIN-connectoren zijn ronde connectoren met meerdere pinnen die in een gestandaardiseerd patroon zijn gerangschikt.Ze worden vaak gebruikt in gespecialiseerde elektronische apparatuur en oudere systemen.Deze connectoren ondersteunen meerdere signaal- of stroomverbindingen binnen één interface.DIN-connectoren staan ​​bekend om hun veilige vergrendelingsmechanisme en nauwkeurige pinuitlijning.Ze worden vaak gebruikt in audioapparatuur, industriële systemen en communicatieapparatuur.Hun ontwerp zorgt voor stabiele en georganiseerde verbindingen.De afbeelding illustreert verschillende pinconfiguraties die worden gebruikt in verschillende typen DIN-connectoren.

USB-connectoren

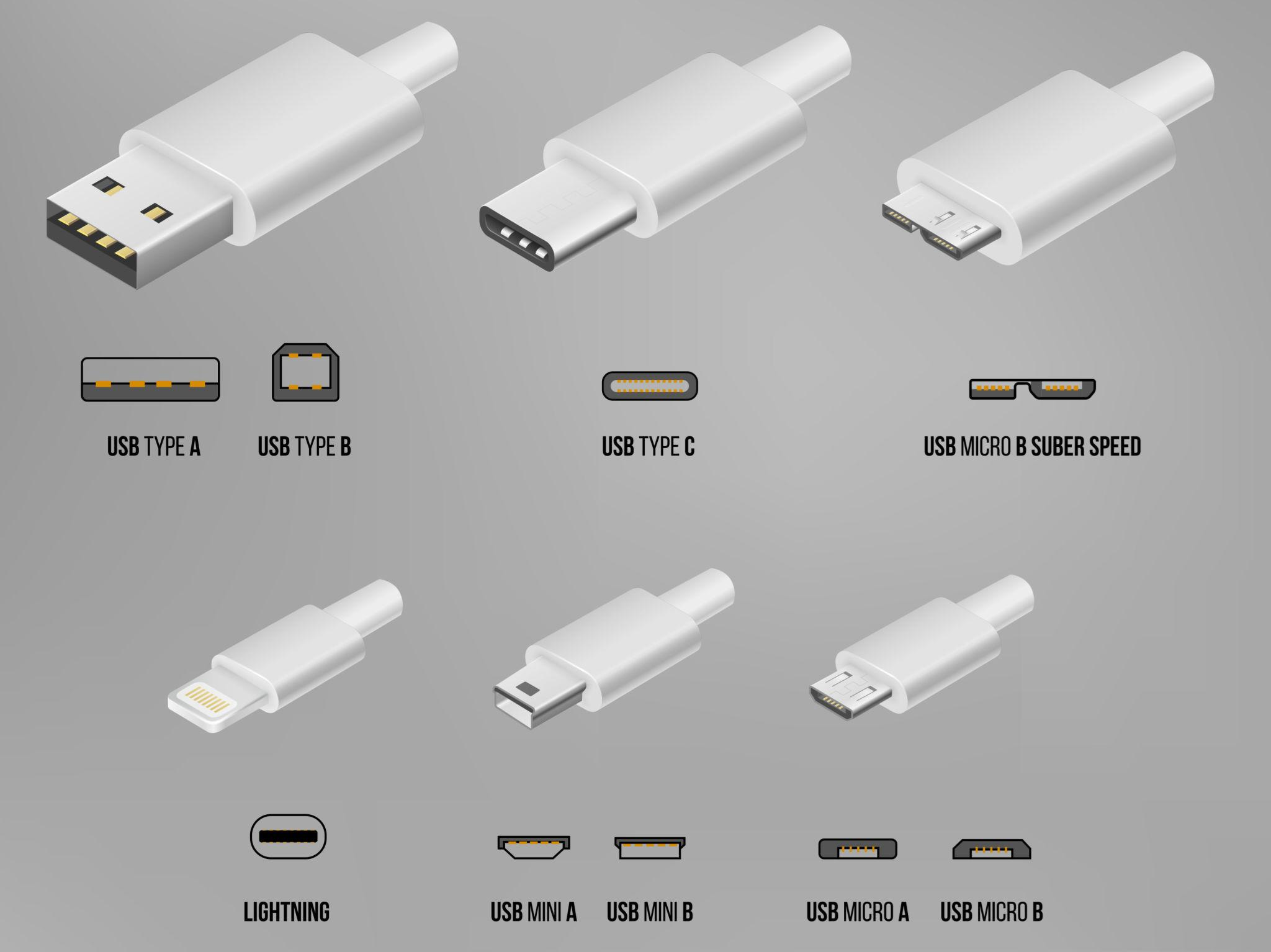

Figuur 7. Typen USB-connectoren

USB-connectoren zijn gestandaardiseerde interfaces die worden gebruikt voor zowel stroomvoorziening als gegevensoverdracht in moderne elektronica.Ze worden veel gebruikt in smartphones, laptops en andere draagbare apparaten.Deze connectoren zijn ontworpen voor gebruiksgemak en universele compatibiliteit.USB-connectoren ondersteunen een efficiënte stroomoverdracht over een breed scala aan apparaten.Hun ontwerp maakt veelvuldig aansluiten en loskoppelen mogelijk zonder schade.Ze zijn het meest voorkomende type DC-connector in de elektronica geworden.Zoals weergegeven in de afbeelding worden er verschillende USB-formaten gebruikt, afhankelijk van het apparaat en de toepassing.

Verschillen tussen AC-ingangs- en DC-uitgangsstekkers

Aspect	AC-ingangsstekkers	DC-uitgang Connectoren
Primaire functie	Elektrisch tekenen stroom uit stopcontacten	Bezorgen omgezet stroom naar elektronische apparaten
Elektrisch type	Afwisselend huidige (AC) ingang	Gelijkstroom (DC)-uitgang
Locatie binnen Systeem	Instappunt van de voedingsadapter	Uitgangspunt van de voedingsadapter
Stroomconditie	Niet-gereguleerd inkomende elektriciteit	Gereguleerd en gestabiliseerde productie
Standaardbasis	Gedefinieerd door regionale elektrische normen	Gedefinieerd door ontwerpvereisten voor apparaten
Operationeel Milieu	Huishouden of industriële wandcontactdozen	Elektronisch invoerpoorten van apparaten
Compatibiliteit Reikwijdte	Beperkt tot landspecifieke verkooppunten	Komt overeen met specifieke apparaatinterfaces
Structureel Ontwerpdoel	Stevig en veilig aansluiting op het elektriciteitsnet	Nauwkeurig en stabiele verbinding met apparaten
Veiligheidsbehandeling	Ontworpen om hoogspanningsingang beheren	Ontworpen om behoud van een veilige laagspanningsuitgang
Richting van Krachtstroom	Van extern bron naar adapter	Van adapter tot eindapparaat
Typisch Toepassing	Voeding adapters uit de infrastructuur	Het leveren van energie naar elektronica
Verbinding Interface	Stekker erin in stopcontact	Connector in de apparaatpoort gestoken
Flexibiliteit	Beperkt door regionaal plugformaat	Aanpasbaar over verschillende apparaattypes
Fysiek Integratie	Ingebouwde of afneembare stekkerkoppen	Gehecht aan uitgangskabel of adaptertip
Systeemrol	Een deel van de macht invoerinfrastructuur	Onderdeel van Stroomvoorziening op apparaatniveau

Toepassingen van verschillende voedingsadapterconnectoren

1. Consumentenelektronica

Stroomconnectoren worden veel gebruikt in apparaten zoals smartphones, laptops en tablets.Ze zorgen voor stabiel opladen en een efficiënte stroomtoevoer voor dagelijks gebruik.Deze connectoren ondersteunen een moderne levensstijl die sterk afhankelijk is van draagbare elektronica.Hun betrouwbaarheid heeft rechtstreeks invloed op de prestaties en ervaring van het apparaat.

2. Netwerkapparatuur

Routers, modems en switches zijn voor continu gebruik afhankelijk van DC-connectoren.Stabiele stroomverbindingen zijn belangrijk om een ​​ononderbroken internetverbinding te behouden.Deze connectoren ondersteunen lange bedrijfsuren zonder storingen.Hun duurzaamheid is belangrijk voor zowel thuis- als kantoornetwerken.

3. Industriële apparatuur

Industriële machines gebruiken gespecialiseerde connectoren voor een consistente en veilige stroomtoevoer.Deze connectoren zijn ontworpen voor veeleisende omgevingen en continu gebruik.Ze zorgen voor een betrouwbare werking van automatiseringssystemen en besturingseenheden.Hun prestaties zijn geweldig in productie- en productieprocessen.

4. Audio- en videosystemen

Connectoren worden gebruikt in versterkers, luidsprekers en media-apparaten om stabiel vermogen te leveren.Ze helpen consistente prestaties in entertainmentsystemen te behouden.Betrouwbare verbindingen voorkomen onderbrekingen tijdens het afspelen van audio of video.Deze connectoren worden gebruikt voor zowel thuis- als professionele opstellingen.

5. Medische hulpmiddelen

Medische apparatuur is voor een veilige werking afhankelijk van veilige stroomconnectoren.Deze connectoren zorgen voor een continue functionaliteit van zorgapparatuur.Betrouwbaarheid is vereist om systeemstoringen tijdens gebruik te voorkomen.Ze spelen een rol bij het handhaven van de patiëntveiligheid en de nauwkeurigheid van het apparaat.

6. Automobiel- en draagbare systemen

Stroomconnectoren worden gebruikt in voertuigelektronica en draagbare energiesystemen.Ze ondersteunen apparaten zoals GPS-eenheden, dashcams en draagbare opladers.Deze connectoren moeten bestand zijn tegen beweging en wisselende omstandigheden.Hun ontwerp zorgt voor een consistente vermogensafgifte in mobiele omgevingen.

Conclusie

Stroomadapterstekkers zorgen voor een betrouwbare energieoverdracht door apparaten op stroombronnen aan te sluiten en het juiste type elektriciteit te leveren.AC-ingangsstekkers variëren per regio en ontwerp, terwijl DC-uitgangsconnectoren stabiele stroom leveren die geschikt is voor specifieke apparaten.Functies zoals spanningscompatibiliteit, aarding en verwisselbare ontwerpen verbeteren de veiligheid en bruikbaarheid.Als u deze componenten begrijpt, kunt u de juiste selectie, compatibiliteit en efficiënte werking in verschillende toepassingen garanderen.
