MPC8548EVUAUJ-blokdiagram en prestatiemogelijkheden begrijpen

De MPC8548EVUAUJ is gebouwd om snelle en stabiele gegevensbewegingen in netwerksystemen te verwerken.Je vindt het in routers, switches, gateways en andere communicatieapparatuur die 24 uur per dag betrouwbare prestaties nodig heeft.Het draait op een 32-bit PowerPC e500-kern en kan snelheden tot 1,333 GHz bereiken, waardoor u over solide verwerkingskracht beschikt voor pakketverwerking en systeemcontrole.Met ingebouwde Gigabit Ethernet-poorten, geheugenbeheer en beveiligingsfuncties blijven veel belangrijke functies op één chip.Dat betekent minder externe onderdelen en een schonere bordindeling.U krijgt ook ondersteuning voor hardware-encryptie, waarmee u veilig dataverkeer kunt beheren zonder de zaken te vertragen.Deze handleiding leidt u op een duidelijke en eenvoudige manier door de functies, technische details, toepassingen en algemene voordelen.

Catalogus

MPC8548EVUAUJ Overzicht

De MPC8548EVUAUJ is een 32-bits ingebouwde microprocessor gebouwd op de PowerPC e500-kern en ontworpen voor netwerk- en communicatiesystemen.Het ondersteunt hoge kloksnelheden en integreert geheugencontrole, Gigabit Ethernet-interfaces, PCI-connectiviteit en seriële communicatiepoorten op één enkele chip.Het apparaat beheert de dataroutering, pakketverwerking en systeemcontrole in routers, switches, draadloze basisstations en industriële gateways.On-chip beveiligingsversnelling ondersteunt gecodeerde gegevensoverdracht, terwijl cachegeheugen de verwerkingsefficiëntie verbetert.Het compacte pakket is geschikt voor compacte bordindelingen en langdurig gebruik.Op zoek naar MPC8548EVUAUJ.Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

Kenmerken van MPC8548EVUAUJ

Single Core 32-bits PowerPC e500-architectuur

De MPC8548EVUAUJ maakt gebruik van een 32-bits PowerPC e500-kern die is ontworpen voor embedded netwerk- en communicatieplatforms.Het voert de besturingslogica, dataroutering en protocolafhandeling uit binnen één enkele verwerkingseenheid.De architectuur ondersteunt een efficiënte instructiestroom en voorspelbaar systeemgedrag, waardoor stabiele prestaties worden gehandhaafd op apparaten die continu werken.Dankzij de structuur kan de processor besturingssystemen en netwerkstacks beheren zonder dat er extra verwerkingskernen nodig zijn.

Bedrijfssnelheid Tot 1,333 GHz

Deze processor werkt op frequenties tot 1,333 GHz.De hogere kloksnelheid ondersteunt een snellere gegevensverwerking en minder verwerkingsvertraging in pakketgebaseerde systemen.Het maakt een soepeler verkeersbeheer mogelijk in routers, gateways en schakelapparatuur waar een stabiele doorvoer vereist is.Dankzij het gedefinieerde werkbereik kunnen ontwerpers de prestaties en het energieverbruik in evenwicht brengen op basis van de systeembehoeften.

Geïntegreerde signaalverwerkingsengine

Een geïntegreerde signaalverwerkingsengine ondersteunt rekenkundige bewerkingen die worden gebruikt bij communicatie- en gegevensverwerkingstaken.Het verbetert de prestaties in toepassingen waarbij filtering, codering en realtime gegevensverwerking betrokken zijn.Door deze mogelijkheid op een chip te integreren, vermindert het apparaat de behoefte aan externe signaalverwerkingscomponenten en helpt het een compact systeemontwerp te behouden.

Geïntegreerde beveiligingsengine

De ingebouwde Security Engine biedt hardwareondersteuning voor coderings- en decoderingsfuncties.Het bevat ook een generator voor willekeurige getallen die wordt gebruikt voor het veilig maken van sleutels en beveiligde communicatiesessies.Dankzij deze functie kan netwerkapparatuur versleuteld verkeer rechtstreeks binnen de processor verwerken, waardoor de gegevensbescherming wordt verbeterd en de systeemwerking consistent blijft.

Quad 10 100 1000 Mbps Ethernet-interfaces

Het apparaat integreert vier Ethernet-controllers die datasnelheden van 10 Mbps, 100 Mbps en 1000 Mbps ondersteunen.Deze interfaces maken directe verbinding met meerdere netwerkpoorten mogelijk zonder externe controllers.Geïntegreerde Ethernet-ondersteuning vereenvoudigt de lay-out van de kaart en vermindert het aantal componenten, terwijl communicatie via meerdere poorten binnen één processorplatform mogelijk is.

Geheugencontroller voor DDR DDR2 en SDRAM

Een on-chip geheugencontroller ondersteunt DDR-, DDR2- en SDRAM-geheugentypen.Deze compatibiliteit maakt flexibele geheugenselectie mogelijk op basis van capaciteits- en snelheidsvereisten.Directe geheugenintegratie verbetert de efficiëntie van de gegevensoverdracht tussen de processor en externe geheugenapparaten, waardoor stabiele systeemprestaties onder continue werkbelasting worden ondersteund.

Geïntegreerde randapparatuurinterfaces

De MPC8548EVUAUJ bevat DUART-, I2C-, PCI- en RapidIO-interfaces voor communicatie met externe apparaten.Deze interfaces ondersteunen systeemuitbreiding, opslagconnectiviteit en snelle gegevensuitwisseling tussen componenten.Hun integratie vermindert de behoefte aan afzonderlijke interfacecontrollers en ondersteunt georganiseerde communicatie op boardniveau.

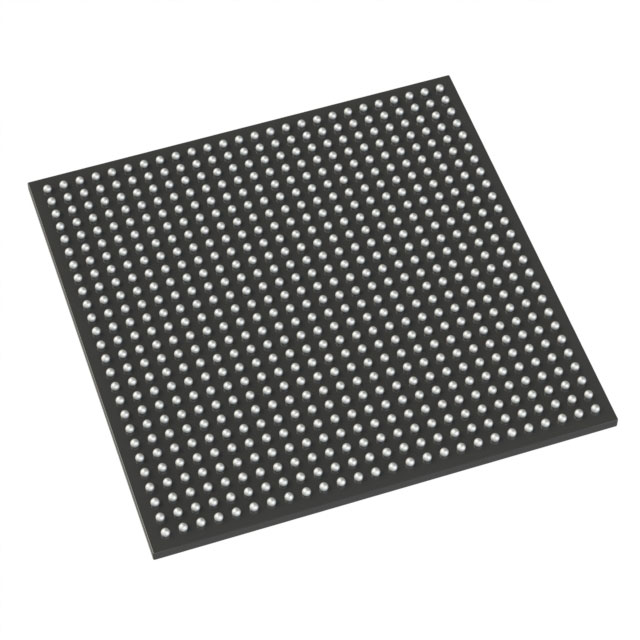

783-pins FCBGA-pakket voor opbouwmontage

De processor is gehuisvest in een 783-ball flip-chip ball grid array-pakket van ongeveer 29 bij 29 mm.Dit formaat voor opbouwmontage ondersteunt compacte plaatsing van het bord en stabiel elektrisch contact over meerdere verbindingen.Het pakketontwerp is geschikt voor lay-outs met hoge dichtheid die worden gebruikt in netwerk- en ingebedde communicatieapparatuur.

Bedrijfstemperatuurbereik 0 C tot 105 C

Het gespecificeerde bedrijfstemperatuurbereik loopt van 0 C tot 105 C. Dit bereik maakt betrouwbare prestaties mogelijk in gecontroleerde industriële en communicatieomgevingen.Het ondersteunt systemen die tijdens langdurig gebruik te maken kunnen krijgen met verhoogde interne temperaturen.

IO-spanningsondersteuning 1,8 V, 2,5 V en 3,3 V

Het apparaat ondersteunt ingangs- en uitgangsspanningsniveaus van 1,8 V, 2,5 V en 3,3 V. Multi-niveau spanningscompatibiliteit maakt verbinding met een breed scala aan randapparatuur mogelijk.Deze flexibiliteit vereenvoudigt de systeemintegratie tussen verschillende logische standaarden.

MPC8548EVUAUJ Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	NXP-halfgeleiders
Spanning - I/O	1,8 V, 2,5 V, 3,3 V
Apparaatpakket van leverancier	783-FCBGA (29x29)
Snelheid	1,333 GHz
Serie	MPC85xx
Beveiligingsfuncties	Cryptografie, generator van willekeurige getallen
RAM-controllers	DDR, DDR2, SDRAM
Pakket / doos	783-BBGA, FCBGA
Pakket	Dienblad
Bedrijfstemperatuur	0°C ~ 105°C (TA)
Aantal kernen/busbreedte	1 kern, 32-bits
Montagetype	Opbouwmontage
Ethernet	10/100/1000Mbps (4)
Kernprocessor	PowerPC e500
Co-verwerkers/DSP	Signaalverwerking;SPE, Beveiliging;SEC
Basisproductnummer	MPC85

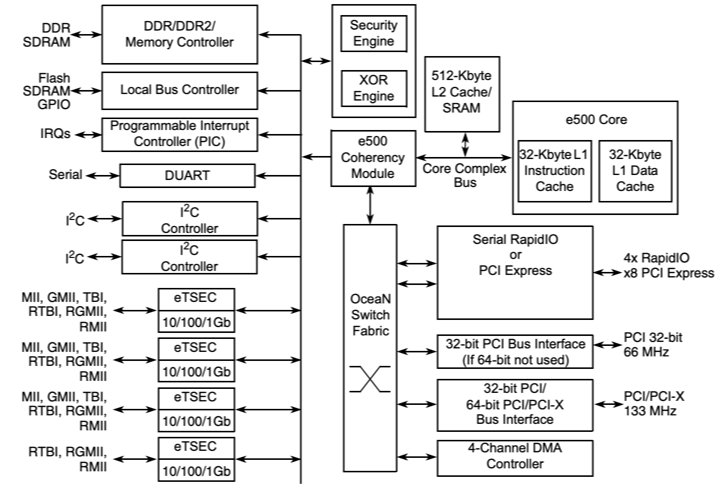

Apparaatblokschema van MPC8548EVUAUJ

De architectuur is geïntegreerd rond een PowerPC e500-kern en combineert 32 Kbyte L1-instructie en 32 Kbyte L1-datacaches met een 512 Kbyte L2-cache die is verbonden via een complexe kernbus.Een DDR- en DDR2-geheugencontroller werkt samen met externe SDRAM, terwijl een lokale buscontroller flash-, SRAM- en GPIO-verbindingen ondersteunt.Vier verbeterde Ethernet-controllers met drie snelheden bieden een werking van 10, 100 en 1000 Mbps via standaard MII- en RGMII-gerelateerde interfaces.Hogesnelheidsconnectiviteit wordt geleverd door Serial RapidIO of PCI Express, samen met 32-bits PCI- en 64-bits PCI X-interfaces.Een beveiligingsengine met cryptografische versnelling en het genereren van willekeurige getallen werkt samen met een XOR-engine en een vierkanaals DMA-controller.De interne gegevensbeweging tussen subsystemen wordt beheerd door de Ocean-switchstructuur, die verwerking, geheugen, netwerken en randapparatuurinterfaces met elkaar verbindt binnen één enkel systeem op chip-indeling.

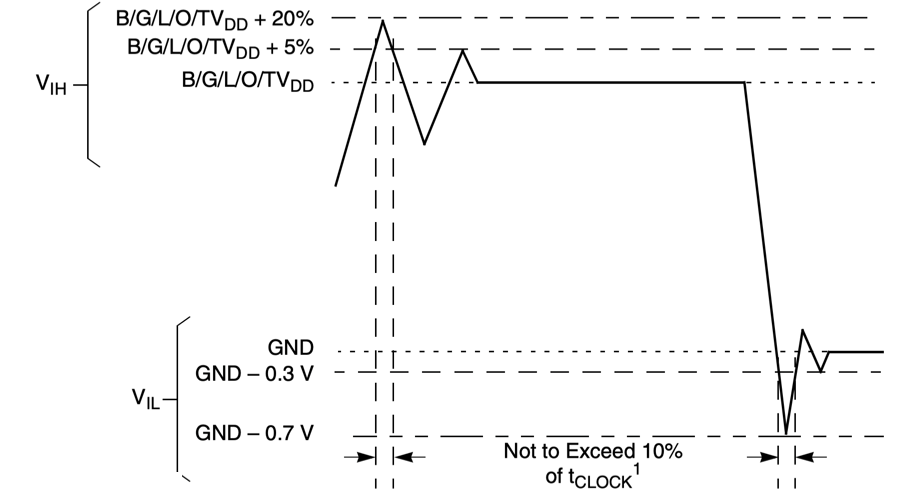

Overschrijding Onderschrijdingslimieten van MPC8548EVUAUJ

Spanningsgolfvormlimieten definiëren toegestane over- en onderschrijdingsniveaus op apparaatinterfaces ten opzichte van de bijbehorende voedingsrails.Ingangsdrempels op hoog niveau hebben betrekking op B G L O TVDD, waarbij tijdelijke overschrijding is toegestaan ​​tot TVDD plus 20 procent en TVDD plus 5 procent, zoals aangegeven door stippellijnen.Lage niveaulimieten hebben betrekking op de grond en tonen onderschrijdingsmarges tot min 0,3 V en min 0,7 V. Transiënte excursies buiten het stabiele bereik zijn beperkt tot een duur van niet meer dan 10 procent van de toepasselijke klokperiode, waarbij de klokreferentie wordt gedefinieerd per interfacetype zoals DDR, PCI, I2C, JTAG of Ethernet.Het diagram stelt elektrische spanningsgrenzen vast om de signaalintegriteit en naleving van de bedrijfsomstandigheden van de interface te garanderen.

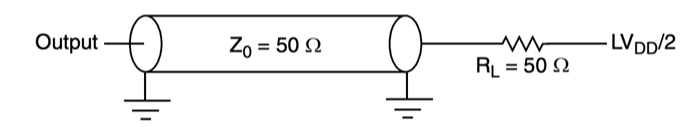

AC-testbelasting van MPC8548EVUAUJ

Uitgangstestconfiguratie definieert een gecontroleerde impedantieomgeving voor AC-karakterisering van de eTSEC-interface.Het uitgangsknooppunt drijft een transmissielijn aan die is gemodelleerd met een karakteristieke impedantie van 50 ohm, afgesloten door een belastingsweerstand van 50 ohm verbonden met LVDD gedeeld door twee.Aan beide uiteinden van het transmissiepad worden aardreferenties weergegeven om een ​​gebalanceerde meetopstelling weer te geven.Deze opstelling stelt gedefinieerde belastings- en voorspanningsomstandigheden vast voor het evalueren van de signaaltiming en het spanningsgedrag onder gestandaardiseerde AC-testomstandigheden.

Toepassingen van MPC8548EVUAUJ

Enterprise- en carrier-grade netwerkrouters

De MPC8548EVUAUJ wordt gebruikt in routers van ondernemings- en carrier-kwaliteit die continu pakketverkeer over meerdere netwerkpoorten verwerken.De PowerPC e500-kern verwerkt routeringstabellen, doorstuurbeslissingen en protocolstapels in realtime.De geïntegreerde quad Gigabit Ethernet-interfaces maken directe verbinding met verschillende netwerkverbindingen mogelijk, waardoor er minder externe componenten op het bord nodig zijn.Met ingebouwde geheugencontrole en hardwarebeveiligingsondersteuning handhaaft de processor een stabiele doorvoer terwijl hij gecodeerde gegevensstromen over lokale en WAN-netwerken beheert.

Netwerkswitches en multipoort-gateways

In beheerde switches en netwerkgateways coördineert het apparaat de gegevensstroom tussen verbonden systemen.Het verzorgt frame-inspectie, buffering en verkeersdistributie, terwijl de communicatie tussen poorten stabiel blijft.De geïntegreerde PCI- en RapidIO-interfaces ondersteunen uitbreiding en snelle interconnectie binnen modulaire systemen.Dankzij deze opstelling kunnen compacte schakelplatforms gestructureerde gegevensuitwisseling beheren zonder afhankelijk te zijn van meerdere afzonderlijke controllers.

Apparatuur voor telecommunicatie-infrastructuur

Telecommunicatieplatforms zoals toegangseenheden en transmissiesystemen gebruiken de MPC8548EVUAUJ voor gecentraliseerde besturing en gegevensbeheer.De processor ondersteunt een stabiele gegevensbeweging tussen communicatie-interfaces terwijl hij toezicht houdt op systeemtaken en bewakingsfuncties.Het gedefinieerde bereik van de bedrijfstemperatuur ondersteunt gebruik in apparatuur die continu in gecontroleerde netwerkfaciliteiten draait.

Veilig netwerken en VPN-apparaten

Veilige gateways en VPN-apparaten zijn afhankelijk van de processor om versleuteld verkeer en sessiecontrole te beheren.De geïntegreerde Security Engine voert de codering en decodering rechtstreeks op de chip uit en ondersteunt beveiligde communicatiekanalen.Dit maakt veilige verbindingen op afstand en gegevensuitwisseling mogelijk zonder dat er extra beveiligingsprocessors nodig zijn, waardoor de compacte systeemarchitectuur behouden blijft.

Industriële ingebedde besturingssystemen

Industriële besturingseenheden gebruiken de MPC8548EVUAUJ om op het netwerk aangesloten apparaten te bewaken en de communicatie tussen subsystemen te coördineren.Het beheert de gegevensverzameling, statusrapportage en besturingssignalering binnen gestructureerde automatiseringsplatforms.De processor ondersteunt een betrouwbare werking tijdens lange cycli, waardoor hij geschikt is voor embedded systemen die de hele dag door werken.

Hoogwaardige ingebedde computerplatforms

Embedded computing boards gebruiken deze processor om besturingssystemen en communicatiediensten binnen één enkel geïntegreerd apparaat uit te voeren.Het zorgt voor geheugentoegang, randapparatuurcontrole en gegevensverwerking in systemen die consistente prestaties vereisen.De geïntegreerde interfaces vereenvoudigen het bordontwerp en ondersteunen schaalbare computermodules.

Veilige communicatiesystemen

Veilige communicatieapparatuur integreert de MPC8548EVUAUJ om gecontroleerde gegevensuitwisseling via bekabelde netwerken te beheren.De processor ondersteunt beveiligde berichtverwerking, beveiligde sleutelbewerkingen en protocoltoezicht.De gecombineerde verwerkings-, netwerk- en beveiligingsfuncties maken een gestructureerd ontwerp van communicatieplatforms mogelijk, gericht op beveiligde gegevensoverdracht.

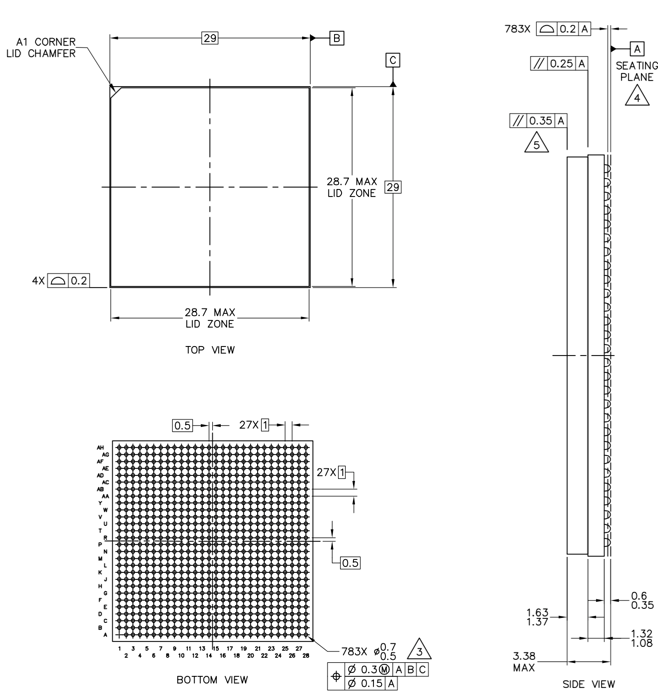

Overzichtsafmetingen van MPC8548EVUAUJ

Omtrektekeningen van de verpakking definiëren de mechanische afmetingen en de kogelindeling voor de 783-draads FC CBGA- en FC PBGA-versies met volledig deksel.Het bovenaanzicht specificeert de maximale afmetingen van de dekselzone van 28,7 bij 28,7 mm en identificeert de A1-hoekafschuining voor oriëntatie.Het onderaanzicht toont een rasterarray van 27 bij 27 kogels met in totaal 783 soldeerballen met een steek van 0,8 mm, inclusief gelabelde rij- en kolomcoördinaten voor pinidentificatie.Het zijaanzicht biedt algemene hoogtelimieten tot 3,38 mm en zitvlakreferenties, samen met toleranties voor coplanariteit en profielcontrole.Dimensionale toelichtingen en geometrische toleranties leggen fysieke beperkingen vast voor het ontwerp van de PCB-voetafdruk en de uitlijning van de assemblage.

MPC8548EVUAUJ Voordelen en nadelen

Voordelen

• Werkt op maximaal 1,333 GHz en ondersteunt een stabiele gegevensverwerking in netwerksystemen

• Integreert vier Gigabit Ethernet-interfaces, waardoor er minder externe netwerkcontrollers nodig zijn

• Bevat cryptografische versnelling op de chip en een generator voor willekeurige getallen voor veilige gegevensverwerking

• Ondersteunt DDR-, DDR2- en SDRAM-geheugen, waardoor flexibele geheugenselectie mogelijk is

• Biedt RapidIO- en PCI-interfaces voor gestructureerde systeemuitbreiding

• Gespecificeerd voor gebruik van 0 C tot 105 C, geschikt voor gecontroleerde industriële omgevingen

• Een hoog integratieniveau verlaagt het totale aantal componenten en vereenvoudigt de lay-out van de printplaat

Nadelen

• Single core-ontwerp kan de prestaties beperken in sterk parallelle softwareomgevingen

• Bevat geen geïntegreerde grafische ondersteuning

• Geen ingebouwde SATA- en USB-interfaces

• 783-pins FCBGA-pakket vereist een nauwkeurige PCB-indeling en gecontroleerde montage

• De PowerPC-architectuur biedt mogelijk beperktere softwareondersteuning vergeleken met nieuwere processorfamilies

• De levenscyclusplanning moet worden herzien bij het ontwikkelen van systeemontwerpen voor de lange termijn

MPC8548EVUAUJ Alternatieven

Onderdeelnummer	Fabrikant	Belangrijkste kenmerken	Gebruik case/notities
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500-kernprocessor werkend tot 1,33 GHz met geïntegreerde DDR-geheugencontroller en meerdere Gigabit Ethernet-interfaces.Ontworpen voor hoge gegevensdoorvoer en netwerkverwerking.	Gebruikt in bedrijfsnetwerkapparatuur, telecominfrastructuur en ingebedde systemen die sterke communicatieprestaties vereisen.
MPC8548EVTAUJC557	Freescale halfgeleider	Krachtige PowerPC-processor met DDR/DDR2-geheugenondersteuning en geavanceerde communicatie-interfaces.Ondersteunt een industrieel temperatuurbereik van −40 °C tot 85 °C.	Geschikt voor industriële netwerken, automatiseringscontrollers en communicatiegateways die werken in omgevingen met hoge temperaturen.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500-kern met geïntegreerde geheugencontroller en snelle communicatie-interfaces.Ontworpen voor stabiele prestaties binnen het bereik van 0 °C tot 70 °C.	Vaak gebruikt in commerciële netwerkapparaten, datarouteringssystemen en ingebedde computerplatforms.
MPC8548EVUAQG	NXP USA Inc.	PowerPC-gebaseerde processor met geïntegreerde Ethernet- en geheugenondersteuning, geoptimaliseerd voor ingebedde communicatietaken.Industrieel temperatuurvermogen.	Ideaal voor industriële gateways, netwerkprocessors en uiterst betrouwbare communicatieapparatuur.

Over NXP Semiconductors

NXP Semiconductors N.V. is een wereldwijd halfgeleiderbedrijf met hoofdkantoor in Eindhoven, Nederland.Het werd in 2006 opgericht na een bedrijfsherstructurering en is sindsdien uitgegroeid tot een belangrijke leverancier van gemengde signaal- en ingebedde verwerkingsoplossingen.Het bedrijf exploiteert ontwerp- en onderzoekscentra in meerdere regio's en bedient de automobiel-, industriële, communicatie-infrastructuur- en mobiele markten.Het productportfolio omvat microcontrollers, applicatieprocessors, veilige identificatieapparatuur, analoge componenten en connectiviteitsoplossingen.NXP richt zich op veilige verbindingen en betrouwbare elektronische controlesystemen die worden gebruikt in transport-, netwerk- en embedded platforms.

Conclusie

De MPC8548EVUAUJ brengt verwerking, netwerken en beveiliging samen in één compacte chip.U krijgt een 32-bits PowerPC-kern die op hoge snelheid draait, samen met vier Gigabit Ethernet-poorten en flexibele geheugenondersteuning.De ingebouwde beveiligingsengine helpt gecodeerde gegevens rechtstreeks op de processor te beheren, waardoor de communicatie stabiel en beschermd blijft.Met ondersteuning voor PCI, RapidIO en meerdere spanningsniveaus past hij in veel communicatie- en besturingssystemen.Het 783-pins FCBGA-pakket maakt compacte bordindelingen mogelijk terwijl toch veeleisende werklasten kunnen worden afgehandeld.Als u betrouwbare gegevensroutering en systeemcontrole in één apparaat nodig heeft, biedt deze processor u een uitgebalanceerde mix van prestaties en integratie.
