Waarom kiezen voor MAX250CSD voor seriële communicatieprojecten

De MAX250CSD biedt u een eenvoudige manier om moderne logische circuits aan te sluiten op klassieke RS-232 seriële poorten.Met ingebouwde stuurprogramma's en ontvangers verwerkt het zowel zend- als ontvangstpaden in één klein pakket.U kunt hem op één enkele 5V-voeding gebruiken en hij creëert zelfs intern de vereiste RS-232-spanningsniveaus.Dat betekent minder externe onderdelen en een eenvoudigere indeling.Of u nu een besturingskaart aan een pc koppelt of een seriële poort aan uw systeem toevoegt, deze chip houdt alles schoon en betrouwbaar.Dankzij het full-duplex ontwerp kunt u tegelijkertijd gegevens verzenden en ontvangen zonder extra te hoeven schakelen.In deze handleiding verken je de functies, pindetails, interne structuur en veelvoorkomende toepassingen.

Catalogus

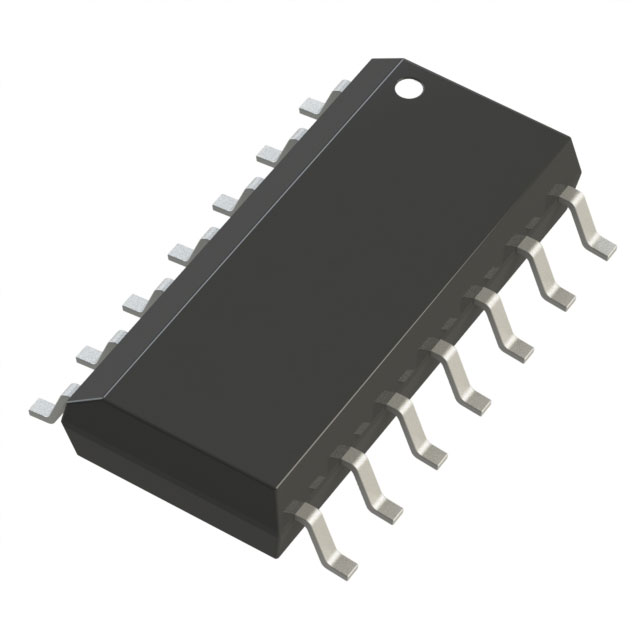

MAX250CSD Overzicht

De MAX250CSD is een full-duplex RS 232-transceiver ontworpen om CMOS- en TTL-logische niveaus aan te sluiten op standaard seriële communicatiepoorten.Het integreert twee lijndrivers en twee lijnontvangers in een 14-pins SOIC-pakket en ondersteunt bidirectionele gegevensuitwisseling via een enkele 5 volt-voeding.Een interne laadpomp genereert de vereiste positieve en negatieve uitgangsspanningen voor RS 232-signalering zonder de noodzaak van dubbele stroomrails.Het apparaat is geschikt voor embedded systemen, industriële besturingen en oudere seriële apparatuur die een betrouwbare poortconversie vereisen.Op zoek naar MAX250CSD?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

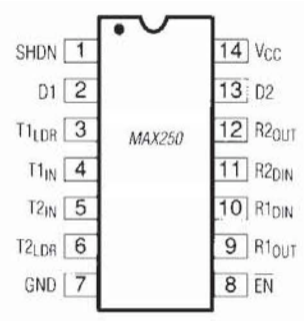

MAX250CSD Pinout-details

MAX250CSD-pinbeschrijving

Pinnummer	Pin-naam	Beschrijving
1	SHDN	Uitschakelingang, logische besturing om het apparaat uit te schakelen en het stroomverbruik te verminderen
2	D1	Driver 1-uitgang, RS-232-niveau-uitgang
3	T1LDR	Zender 1 lastbestuurderbediening
4	T1IN	Zender 1 ingang, TTL/CMOS logische ingang
5	T2IN	Zender 2 ingang, TTL/CMOS logische ingang
6	T2LDR	Zender 2 lastbestuurderbediening
7	GND	Grondreferentie
8	NL	Ingang inschakelen, maakt normale werking van het apparaat mogelijk
9	R1UIT	Ontvanger 1 uitgang, TTL/CMOS logische uitgang
10	R1DIN	Ontvanger 1 ingang, RS-232 niveau-ingang
11	R2DIN	Ontvanger 2 ingang, RS-232-niveau-ingang
12	R2UIT	Ontvanger 2 uitgang, TTL/CMOS logische uitgang
13	D2	Driver 2-uitgang, RS-232-niveau-uitgang
14	VCC	Positieve voedingsspanning, 4,5 V tot 5,5 V

MAX250CSD CAD-model

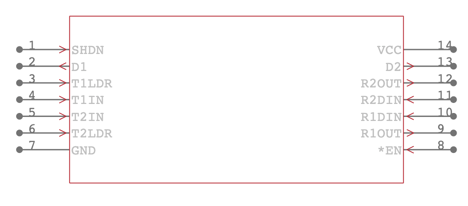

MAX250CSD-symbool

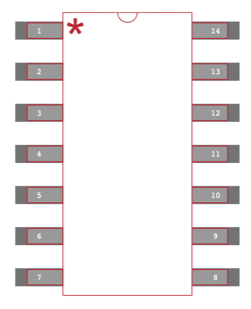

MAX250CSD-voetafdruk

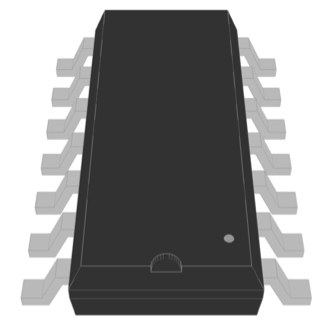

MAX250CSD 3D-model

Kenmerken van MAX250CSD

Ondersteuning voor RS 232-communicatie

De MAX250CSD is ontworpen om te voldoen aan de standaard RS 232 elektrische specificaties voor seriële gegevensuitwisseling.Het converteert logische CMOS- en TTL-signalen op laag niveau naar RS 232-spanningsniveaus voor verzending, en zet inkomende RS 232-signalen terug naar uitgangen op logisch niveau.Dit maakt een directe verbinding mogelijk tussen digitale circuits en traditionele seriële poorten zonder externe niveauverschuivende componenten.Het apparaat ondersteunt betrouwbare communicatie via typische seriële datasnelheden die worden gebruikt in embedded en besturingssystemen.

Tweekanaalscommunicatie

De MAX250CSD integreert twee lijndrivers en twee lijnontvangers in één pakket.Deze 2 bij 2-configuratie maakt twee onafhankelijke zend- en ontvangstpaden mogelijk, die full-duplex gegevensoverdracht ondersteunen.Elke driver en ontvanger werkt als een op elkaar afgestemd paar, waardoor het gelijktijdig verzenden en ontvangen van gegevens tussen aangesloten apparaten mogelijk is.Deze structuur vermindert de behoefte aan afzonderlijke interfacecomponenten en vereenvoudigt de lay-out van het bord.

Full-duplex gegevensoverdracht

Het apparaat ondersteunt full-duplexcommunicatie, waardoor gegevens tegelijkertijd kunnen worden verzonden en ontvangen.Deze modus verbetert de communicatie-efficiëntie in systemen die een continue tweerichtingsgegevensstroom vereisen.Het elimineert de noodzaak om te wisselen tussen zend- en ontvangststatus, wat helpt bij het handhaven van stabiele en ononderbroken seriële communicatie.

Enkelvoudige 5 V-voeding

De MAX250CSD werkt op een enkele voedingsspanning tussen 4,5 volt en 5,5 volt.Een interne laadpomp genereert de positieve en negatieve spanningsniveaus die nodig zijn voor RS 232-signalering.Dit elimineert de noodzaak voor dubbele voedingen en vermindert het aantal externe componenten.De vereenvoudigde stroomvereiste ondersteunt een compact en eenvoudig circuitontwerp.

Ontvangerhysterese voor geluidstolerantie

Elke ontvanger bevat ongeveer 600 millivolt ingangshysteresis.Deze functie verbetert de weerstand tegen ruis en langzame signaalovergangen op de RS 232-ingangslijnen.Het helpt vals schakelen en onstabiele uitgangsniveaus te voorkomen in omgevingen waar elektrische interferentie aanwezig kan zijn.Als gevolg hiervan blijven de logische uitgangen stabiel tijdens normale bedrijfsomstandigheden.

14-pins SOIC opbouwmontagepakket

De MAX250CSD is gehuisvest in een 14-pins SOIC-opbouwmontagepakket.Dit compacte formaat ondersteunt een efficiënt gebruik van de printplaatruimte en is geschikt voor geautomatiseerde assemblageprocessen.Het pakketontwerp maakt betrouwbare soldeerverbindingen en consistente mechanische plaatsing mogelijk in standaard opbouwmontages.

Commercieel temperatuurbereik

Het apparaat is gespecificeerd voor gebruik bij 0 graden Celsius tot 70 graden Celsius.Dit temperatuurbereik ondersteunt gebruik in commerciële en elektronische apparatuur binnenshuis.Het behoudt stabiele prestaties binnen dit bereik wanneer het wordt gebruikt onder de aanbevolen voedings- en belastingsomstandigheden.

CMOS- en TTL Logic-compatibiliteit

De MAX250CSD is compatibel met standaard CMOS- en TTL-logische niveaus.Het kan rechtstreeks communiceren met microcontrollers, digitale processors en andere op logica gebaseerde systemen zonder extra signaalconditionering.Deze compatibiliteit vereenvoudigt de integratie in een breed scala aan digitale ontwerpen waarvoor RS 232-communicatie vereist is.

MAX250CSD Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	Maxim geïntegreerd
Spanning - voeding	4,5 V ~ 5,5 V
Typ	Zendontvanger
Apparaatpakket van leverancier	14-SOIC
Hysteresis van de ontvanger	600 mV
Protocol	RS232
Pakket / doos	14-SOIC (0,154', 3,90 mm breed)
Pakket	Buis
Bedrijfstemperatuur	0°C ~ 70°C
Aantal stuurprogramma's/ontvangers	2/2
Montagetype	Opbouwmontage
Dubbelzijdig	Vol
Basisproductnummer	MAX250
RoHS-status	RoHS niet-conform
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
REACH-status	BEREIK Onaangetast
ECCN	OOR99
HTSUS	8542.39.0001

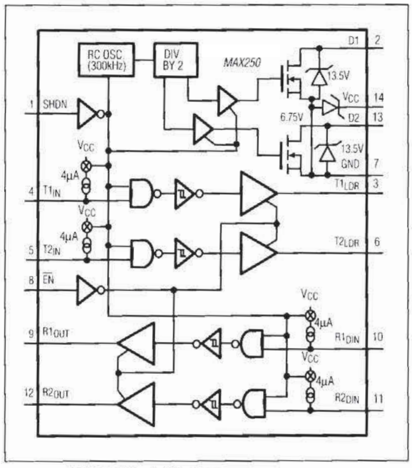

Blokdiagram van MAX250CSD

Interne architectuur opgebouwd rond een configuratie met dubbele zender en dubbele ontvanger, gevoed door een enkele 5 V-voeding.Een on-chip 300 kHz RC-oscillator voedt een tweetraps-trap die een ladingspomp aandrijft en de positieve en negatieve spanningsniveaus genereert die nodig zijn voor RS-232-signalering.Twee zenderpaden accepteren TTL- of CMOS-ingangen op T1IN en T2IN, passeren logische besturings- en drivertrappen en leveren RS-232-uitgangen op D1 en D2 met bijbehorende besturingspinnen voor de belastingdriver.Twee ontvangerkanalen accepteren RS-232-ingangen op R1DIN en R2DIN, verwerken deze via comparatortrappen met gedefinieerde biasstromen en bieden uitgangen op logisch niveau op R1OUT en R2OUT.Stuuringangen, waaronder SHDN en EN, beheren de oscillatorwerking en kanaalinschakelfuncties, terwijl VCC en GND de apparaatvoeding en referentieknooppunten definiëren.

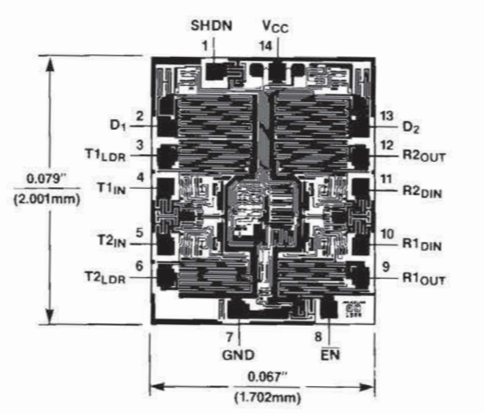

Chiptopografieën van MAX250CSD

Die-indeling van de MAX250CSD toont interne circuitgebieden en plaatsing van de verbindingspads die overeenkomen met de 14 externe pinnen.Randpads zijn gelabeld met SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN en GND, passend bij de pinout van de verpakking.Vier grote symmetrische gebieden bezetten het centrale gebied, geassocieerd met de dubbele zender- en dubbele ontvangerkanalen, terwijl kleinere besturings- en biascircuits daartussen zijn verdeeld.De gemeten matrijsafmetingen zijn ongeveer 0,079 inch bij 0,067 inch, wat de fysieke siliciumgrootte in de verpakking aangeeft.De opstelling weerspiegelt de scheiding tussen hoogspanningsaandrijfsecties en logica- en besturingsblokken met lagere spanning.

Toepassingen van MAX250CSD

Communicatie-interfaces voor pc-seriële poorten

De MAX250CSD wordt gebruikt om embedded boards en digitale subsystemen aan te sluiten op standaard pc-seriële poorten.Het zet logische signalen van 5 volt om in RS 232-spanningsniveaus die seriële connectoren voor desktops en laptops vereisen.Hierdoor kunnen firmware-updates, configuratie-instellingen en diagnostische gegevens worden uitgewisseld via een directe seriële verbinding.De volledige duplexstructuur ondersteunt gelijktijdige zend- en ontvangstpaden, waardoor de communicatie stabiel blijft tijdens continue gegevensoverdracht.

Industriële apparatuur met RS 232-connectiviteit

Veel industriële machines zijn voorzien van RS 232-poorten voor installatie-, kalibratie- en bewakingstaken.De MAX250CSD zorgt voor de signaalvertaling tussen interne besturingslogica en externe seriële connectoren.Het ondersteunt betrouwbare tweerichtingscommunicatie voor het verzenden van opdrachten en het ontvangen van statusinformatie.Met een enkele voeding van 5 volt en interne spanningsopwekking past hij gemakkelijk in compacte besturingskaarten die worden gebruikt in fabrieks- en procesapparatuur.

Point-of-sale-systemen

Verkoopterminals communiceren vaak via seriële verbindingen met printers, scanners en kassalades.Dankzij de MAX250CSD kan de hoofdverwerkingseenheid rechtstreeks communiceren met deze op RS 232 gebaseerde randapparatuur.Dankzij de dubbele driver- en ontvangerconfiguratie kunnen transactiegegevens worden verzonden terwijl tegelijkertijd bevestigingen worden ontvangen.Dit ondersteunt een soepele gegevensstroom tijdens de betalingsverwerking en het afdrukken van bonnen.

Datacommunicatieterminals

In dataterminals die afhankelijk zijn van seriële verbindingen, beheert de MAX250CSD de conversie tussen interne digitale signalen en externe RS 232-lijnen.Het handhaaft de juiste spanningsniveaus op zowel zend- als ontvangstpaden, waardoor gestructureerde gegevens tussen apparaten kunnen worden verplaatst zonder signaalmismatch.Dit maakt hem geschikt voor terminals die worden gebruikt in identificatiesystemen, toegangscontrole-eenheden en apparatuur voor veldgegevensverzameling.

Ingebouwde systemen die een oudere RS 232-interface vereisen

Sommige ingebedde ontwerpen bevatten nog steeds RS 232-poorten voor compatibiliteit met de bestaande infrastructuur.Met de MAX250CSD kunnen moderne CMOS- en TTL-logische circuits rechtstreeks op deze oudere interfaces worden aangesloten.Het ondersteunt configuratiepoorten, serviceverbindingen en communicatie met oudere apparatuur terwijl het werkt vanuit één gereguleerde voeding.Deze aanpak behoudt achterwaartse compatibiliteit zonder toevoeging van complexe externe schakelingen.

Telecommunicatieapparatuur met standaard seriële poorten

Telecommunicatieapparatuur maakt vaak gebruik van seriële poorten voor diagnostiek en systeemcontrole.De MAX250CSD biedt de vereiste vertaling van het spanningsniveau tussen interne logische circuits en externe RS 232-connectoren.Het ondersteunt stabiele bidirectionele communicatie voor commando-uitwisseling en statusrapportage.Het compacte opbouwpakket maakt integratie in communicatieborden mogelijk waar de ruimte- en lay-outefficiëntie worden gecontroleerd.

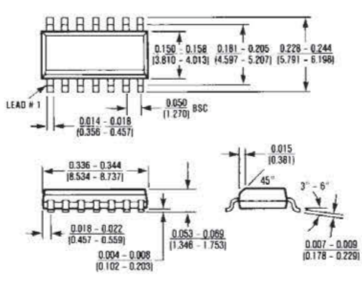

Overzichtsafmetingen van MAX250CSD

Mechanische schetstekening die het 14-draads kleine contourpakket definieert dat wordt gebruikt voor de MAX250CSD.Het diagram biedt boven-, zij- en eindaanzichten met maattoleranties in inches en millimeters, inclusief de totale lichaamslengte, lichaamsbreedte, spoed van 0,050 inch BSC, en de breedte- en diktebereiken van de draad.De hoogte van het zitvlak, de afstandsafmetingen en de buighoek van de lead zijn gespecificeerd om het ontwerp en de montage van de PCB-voetafdruk te ondersteunen.De identificatie van lead 1 is gemarkeerd om de juiste oriëntatie tijdens plaatsing te garanderen.Thermische kenmerken worden vermeld met θJA van 115 graden C per watt en θJC van 60 graden C per watt, wat de thermische weerstand van de overgang naar de omgeving en de overgang naar de behuizing aangeeft voor thermische analyse.

MAX250CSD Voor- en nadelen

Voordelen

• Integreert twee drivers en twee ontvangers in één pakket, waardoor er minder externe componenten nodig zijn

• Ondersteunt full-duplexcommunicatie voor gelijktijdig verzenden en ontvangen

• Inclusief 600 mV ontvangerhysteresis voor verbeterde ruistolerantie

• Werkt op een enkele 5 V-voeding, wat de stroomvereisten vereenvoudigt

• Verkrijgbaar in een compact 14-pins SOIC-pakket voor ruimtebesparende lay-outs

• Zeer geschikt voor systemen die afhankelijk zijn van gevestigde RS 232 seriële standaarden

Nadelen

• Beperkt tot RS 232-communicatieprotocol

• Alleen gespecificeerd voor gebruik binnen een temperatuurbereik van 0 C tot 70 C

• Vereist een voeding van 5 V, niet direct compatibel met logische systemen van 3,3 V

• Niet afgestemd op de nieuwere seriële interfacestandaarden voor laagspanning

• Voldoet niet aan de RoHS-materiaalbeperkingen

MAX250CSD-alternatieven

Onderdeelnummer	Fabrikant	Belangrijkste kenmerken	Gebruik case/notities
MAX250CSD+G55	Analog Devices Inc./Maxim geïntegreerd	Dubbele RS-232-transceiver die werkt op een enkele 5 V-voeding.Biedt twee drivers en twee ontvangers met ingebouwde hysterese voor verbeterde ruisimmuniteit en stabiele full-duplex communicatie.	Gebruikt in embedded systemen, industriële controllers en seriële communicatie-interfaces die betrouwbare RS-232-connectiviteit vereisen.
MAX250CSD+	Analog Devices Inc./Maxim geïntegreerd	RS-232-transceiver met geïntegreerde laadpomp, ondersteunt een voedingsbereik van 4,5 V tot 5,5 V.Ontworpen voor full-duplex werking met verbeterde signaalintegriteit.	Geschikt voor communicatiemodules, microcontrollerinterfaces en oudere seriële poorttoepassingen.
MAX250CSD+T	Analog Devices Inc./Maxim geïntegreerd	Dubbele driver/ontvanger RS-232-interface IC verpakt voor geautomatiseerde montage.Biedt stabiele gegevensoverdracht en ondersteunt standaard seriële communicatieniveaus.	Vaak gebruikt in compacte PCB-ontwerpen voor data-acquisitie, instrumentatie en communicatieapparatuur.
MAX250CPD	Analog Devices Inc./Maxim geïntegreerd	RS-232-transceiver die dubbele drivers en ontvangers ondersteunt met betrouwbare 5 V-werking.Ontworpen voor stabiele full-duplex communicatie in opbouwformaat.	Geschikt voor industriële communicatieborden, seriële interface-adapters en ingebedde systeemconnectiviteit.

Over Maxim Integrated

Maxim Integrated Products, Inc. werd opgericht in 1983 en vestigde zijn hoofdkantoor in San Jose, Californië.Het bedrijf specialiseerde zich in het ontwerp en de ontwikkeling van geïntegreerde circuits met analoge en gemengde signalen voor een breed scala aan elektronische systemen.Het productportfolio omvatte energiebeheer, signaalverwerking, dataconversie en interface-oplossingen die worden gebruikt in industriële, automobiel-, communicatie-, medische en consumententoepassingen.In 2021 werd Maxim Integrated onderdeel van Analog Devices, Inc., waardoor zijn technologische middelen en wereldwijde bereik binnen de halfgeleiderindustrie werden uitgebreid.

Conclusie

De MAX250CSD helpt u de kloof te overbruggen tussen 5V-logica en traditionele RS-232 seriële poorten zonder complexe circuits toe te voegen.Met twee drivers en twee ontvangers in een compact 14-pins SOIC-pakket ondersteunt het een soepele full-duplex communicatie.Dankzij de interne laadpomp zijn dubbele voedingen niet meer nodig, waardoor uw ontwerp eenvoudig blijft.Dankzij de ontvangerhysteresis krijgt u ook ingebouwde ruistolerantie, waardoor een stabiele gegevensoverdracht behouden blijft.Van embedded boards tot serieel gebaseerde apparatuur, het past gemakkelijk in veel opstellingen.Als u een betrouwbare en eenvoudige RS-232-interfaceoplossing nodig heeft, biedt dit apparaat u een schone en praktische optie.
