Drukknopschakelaar uitgelegd voor eenvoudig leren

Met drukknopschakelaars kunt u elektrische circuits eenvoudig bedienen met een simpele druk.In dit artikel leert u wat een drukknopschakelaar is, hoe deze werkt en wat de belangrijkste onderdelen ervan zijn.Je zult ook de verschillende typen begrijpen op basis van bediening, contactconfiguratie en paal- en worp.Bovendien ziet u waar ze worden gebruikt, hoe ze zich verhouden tot andere schakelaars en hoe u de juiste kiest.

Catalogus

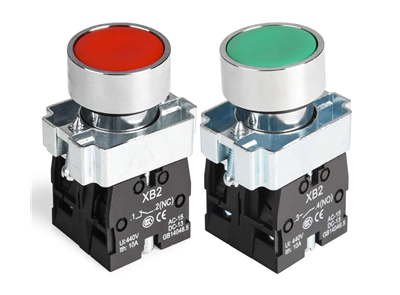

Figuur 1. Drukknopschakelaar

Wat is een drukknopschakelaar?

Een drukknopschakelaar is een eenvoudig elektrisch apparaat dat wordt gebruikt om een ​​circuit handmatig te bedienen door op een knop te drukken.Het wordt vaak aangetroffen in bedieningspanelen, machines en elektronische apparaten waar snelle gebruikersinvoer vereist is.Met dit type schakelaar kan een gebruiker met één druk op de knop een actie starten, stoppen of activeren.Het is ontworpen voor eenvoudige bediening en betrouwbare prestaties in zowel systemen met laag als hoog vermogen.

Drukknopschakelaars worden veel gebruikt omdat ze directe en intuïtieve bediening bieden.Ze worden vaak geïnstalleerd op panelen of apparatuur voor gemakkelijke toegang.Deze schakelaars zijn verkrijgbaar in verschillende maten, vormen en materialen, afhankelijk van de toepassing.Hun belangrijkste doel is om een ​​snelle en efficiënte manier te bieden om elektrische functies te besturen zonder complexe mechanismen.

Werkingsprincipe van drukknopschakelaar

Figuur 2. Werkmechanisme

Een drukknopschakelaar werkt door de toestand van een elektrisch circuit te veranderen wanneer de knop wordt ingedrukt.Als er geen kracht wordt uitgeoefend, blijft het circuit in de standaardstatus, open of gesloten, afhankelijk van het ontwerp.Als u op de knop drukt, wordt er kracht uitgeoefend op een intern mechanisme, waardoor de elektrische contacten bewegen.Deze beweging laat de stroom stromen of stopt deze onmiddellijk.

Wanneer de knop wordt losgelaten, keert de schakelaar terug naar de oorspronkelijke staat, waardoor het circuit wordt hersteld naar de standaardstatus.Deze snelle overgang zorgt voor een betrouwbare controle van elektrische signalen in realtime.De verandering in contactpositie heeft rechtstreeks invloed op de stroomsterkte, waardoor de schakelaar als controlepunt in het circuit fungeert.Deze eenvoudige actie maakt drukknopschakelaars effectief voor nauwkeurige en herhaalde bedieningen.

Onderdelen van een drukknopschakelaar

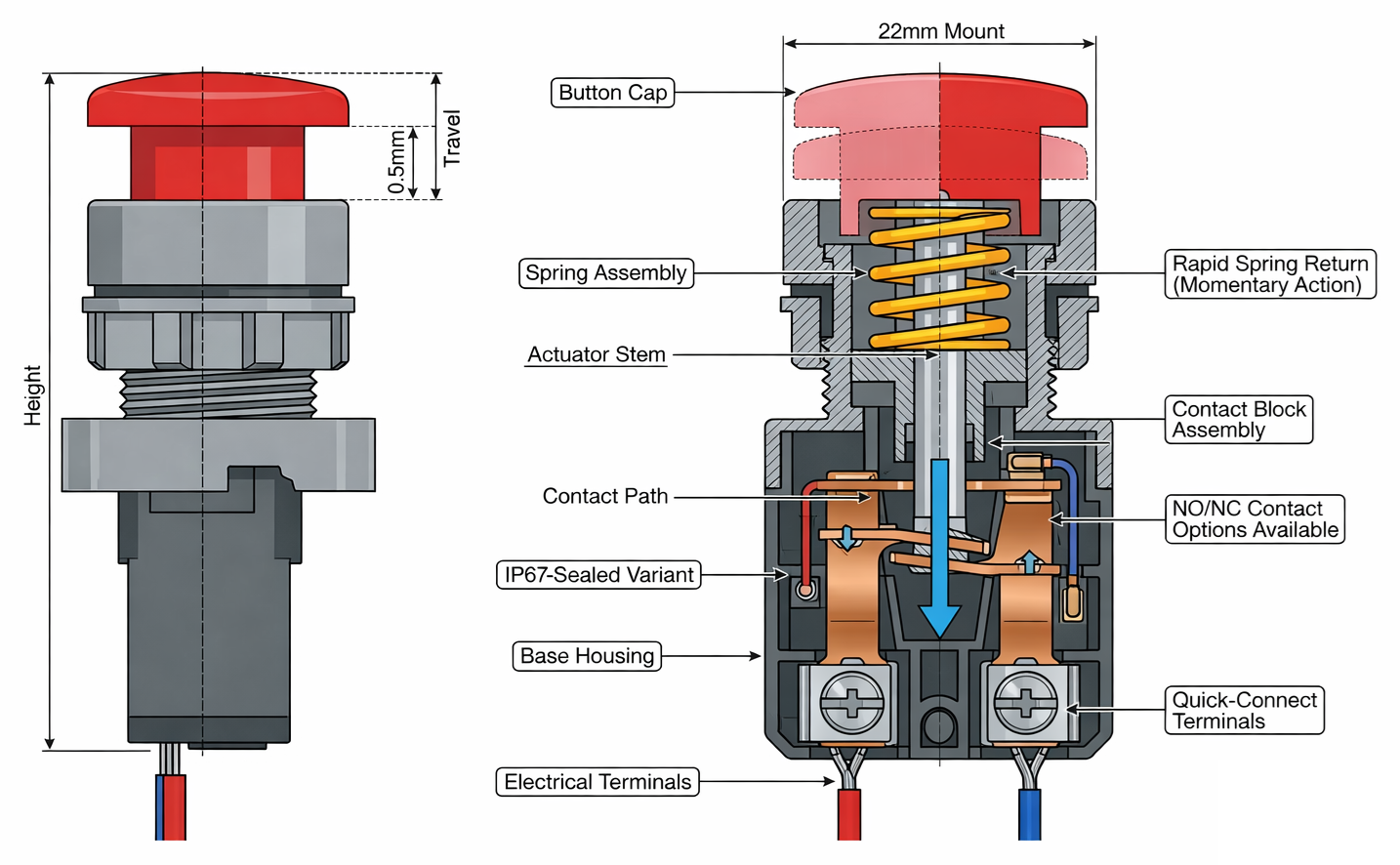

Figuur 3. Interne structuur met drukknop

• Knopkap (actuator)

De knopdop is het zichtbare deel dat wordt ingedrukt om de schakelaar te bedienen.Het is ontworpen voor gemakkelijk contact en kan in verschillende kleuren en vormen worden geleverd voor identificatie.De actuator brengt de uitgeoefende kracht over op het interne mechanisme.Het ontwerp zorgt voor een soepele en consistente persactie bij herhaald gebruik.

• Terug lente

De terugstelveer is verantwoordelijk voor het terugbrengen van de knop naar de oorspronkelijke positie nadat deze is ingedrukt.Het slaat mechanische energie op wanneer het wordt samengedrukt en geeft het vrij wanneer de kracht wordt weggenomen.Dit zorgt ervoor dat de schakelaar snel en betrouwbaar wordt gereset.De veer zorgt er ook voor dat er tijdens het gebruik consistente voelbare feedback behouden blijft.

• Bewegend contact (brugcontact)

Het bewegende contact verschuift van positie wanneer de knop wordt ingedrukt.Het verbindt of ontkoppelt het elektrische pad in de schakelaar.Dit onderdeel is ontworpen voor duurzaamheid en kan herhaalde contactcycli aan.De beweging ervan bepaalt rechtstreeks of er stroom door het circuit stroomt.

• Statisch contact

Het statische contact blijft vast in de schakelaar en dient als aansluitpunt voor het bewegende contact.Het vormt het elektrische pad wanneer het wordt aangeraakt door het bewegende contact.Deze contacten zijn meestal gemaakt van geleidend materiaal voor een efficiënte stroomoverdracht.Hun stabiele positie zorgt voor consistente schakelprestaties.

• Neem contact op met Blokmontage

Het contactblok herbergt het contactsysteem en ondersteunt een juiste uitlijning.Het zorgt ervoor dat de bewegende en statische contacten tijdens bedrijf correct samenkomen.Deze structuur helpt de elektrische betrouwbaarheid te behouden en vermindert slijtage.Het maakt ook modulaire vervanging mogelijk in sommige schakelaarontwerpen.

• Terminals (elektrische aansluitingen)

Terminals zijn de externe verbindingspunten waar draden aan zijn bevestigd.Hiermee kan de schakelaar in een elektrisch circuit worden geïntegreerd.Dit kunnen schroef-, soldeer- of snelaansluitklemmen zijn.Een goed terminalontwerp zorgt voor veilige en stabiele elektrische verbindingen.

• Behuizing (lichaam/basis)

De behuizing omsluit alle interne componenten en biedt mechanische bescherming.Het is meestal gemaakt van duurzaam plastic of metalen materialen.De behuizing ondersteunt ook montage op panelen of behuizingen.Het beschermt de interne onderdelen tegen stof, vocht en mechanische schade.

Soorten drukknopschakelaars

Gebaseerd op bediening

1. Tijdelijke drukknopschakelaar

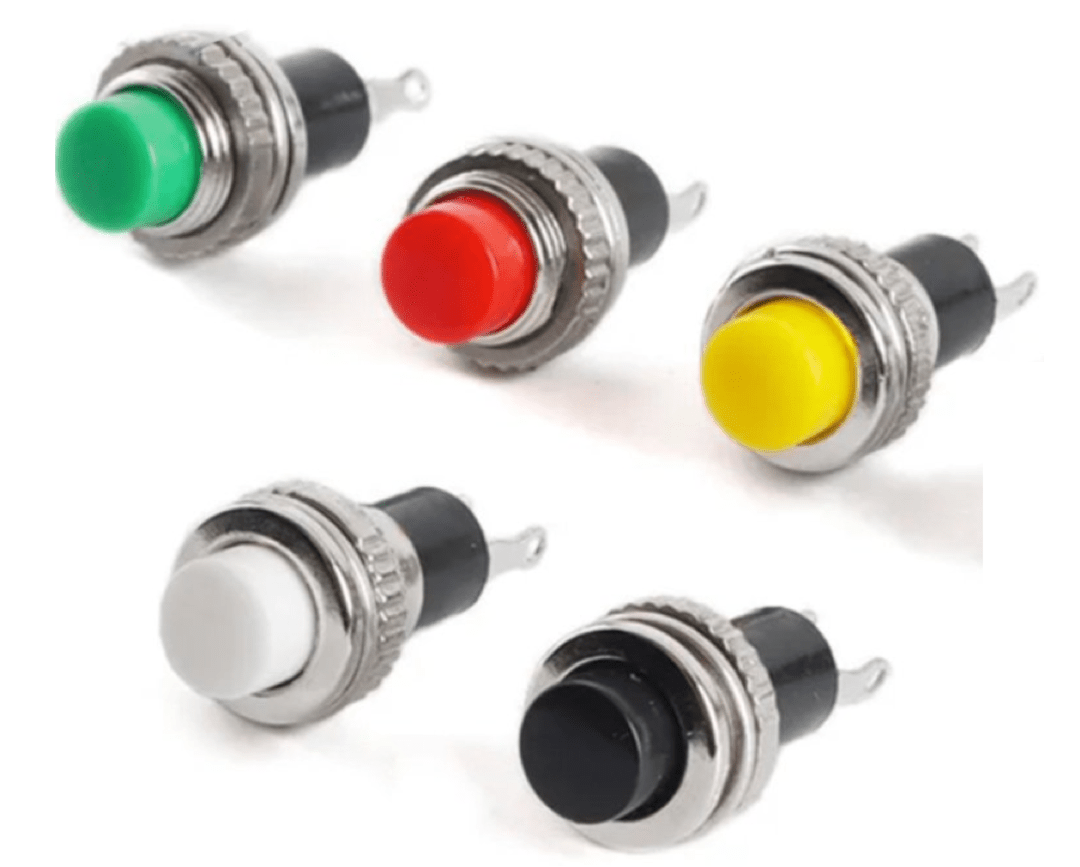

Figuur 4. Voorbeeld van een tijdelijke schakelaar

Een tijdelijke drukknopschakelaar is een type schakelaar dat alleen actief blijft terwijl deze wordt ingedrukt.Zodra de druk is weggenomen, keert deze automatisch terug naar de oorspronkelijke staat.Dit gedrag wordt vaak gebruikt in toepassingen die tijdelijke activering vereisen, zoals deurbellen of besturingssignalen.De snelle retouractie zorgt voor een nauwkeurige en kortdurende controle.

Deze schakelaars zijn ontworpen om tijdens bedrijf onmiddellijk te reageren.De drukactie veroorzaakt een verandering, en het loslaten ervan stopt de actie onmiddellijk.Dit maakt ze geschikt voor systemen waarbij continue activering niet nodig is.Door hun eenvoudige bediening en snelle resetgedrag worden ze veel gebruikt in bedieningspanelen en elektronische apparaten.

2. Vergrendelende (onderhouden) drukknopschakelaar

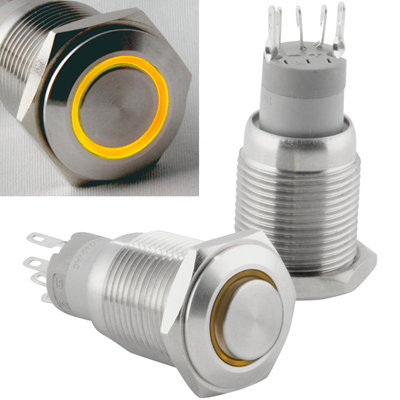

Figuur 5. Voorbeeld van vergrendelingsschakelaar

Een vergrendelbare drukknopschakelaar is een type schakelaar dat in de laatste positie blijft nadat hij is ingedrukt.Wanneer de knop één keer wordt ingedrukt, blijft deze geactiveerd totdat hij opnieuw wordt ingedrukt om de status te wijzigen.Hierdoor kan de schakelaar zijn functie behouden zonder continue druk.Het wordt vaak gebruikt voor aan/uit-regeling in elektrische systemen.

Dit type schakelaar zorgt voor een stabiele werking voor toepassingen die een constante status vereisen.De gebruiker hoeft de knop niet ingedrukt te houden om het circuit actief te houden.Als u er nogmaals op drukt, wordt de status teruggezet, waardoor u apparaten eenvoudig kunt bedienen.Het gehandhaafde gedrag is nuttig bij vermogensregeling en bediening van apparatuur.

Gebaseerd op contactconfiguratie

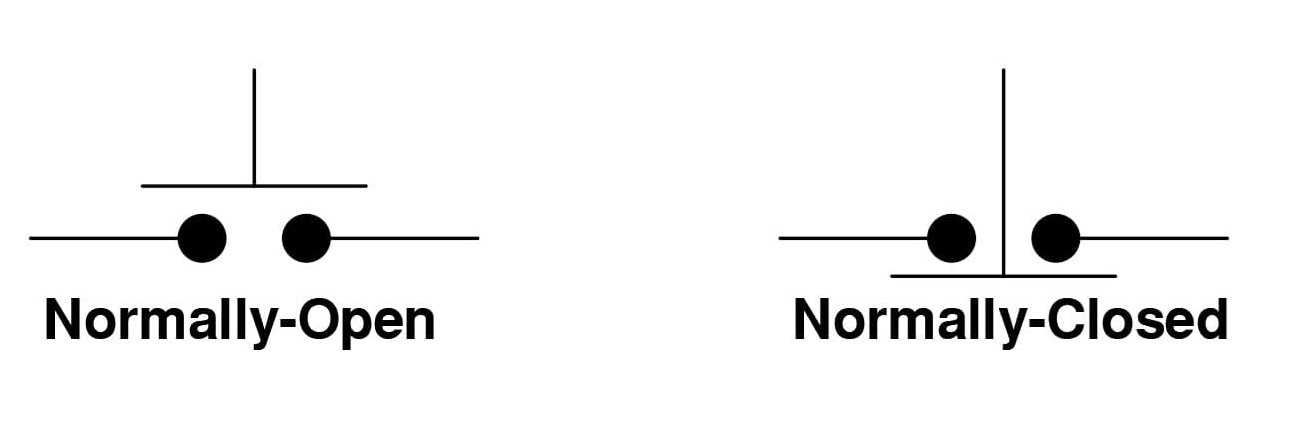

Figuur 6. NO versus NC-diagram

1. Normaal open (NEE)

Een normaal open drukknopschakelaar is een type schakelaar waarbij het circuit in de standaardstatus open is.Dit betekent dat er geen stroom vloeit totdat de knop wordt ingedrukt.Wanneer de knop wordt ingedrukt, sluiten de contacten en laat de stroom door het circuit stromen.Eenmaal losgelaten, keert het circuit terug naar de open toestand.

Dit type configuratie wordt vaak gebruikt in besturingssystemen die alleen activering vereisen wanneer dat nodig is.Het zorgt ervoor dat het circuit inactief blijft, tenzij het door de gebruiker wordt geactiveerd.Het gedrag wordt duidelijk weergegeven in typische contactdiagrammen waarbij de opening tijdens bedrijf wordt gesloten.Het wordt veel gebruikt in startknoppen en signaalingangen.

2. Normaal gesloten (NC)

Een normaal gesloten drukknopschakelaar is een type schakelaar waarbij het circuit in de standaardstatus gesloten is.Hierdoor kan er continu stroom stromen als de knop niet wordt ingedrukt.Door op de knop te drukken wordt het circuit geopend en wordt de stroom onderbroken.Als u de knop loslaat, wordt de toestand van het gesloten circuit hersteld.

Deze configuratie wordt vaak gebruikt in veiligheidssystemen en noodstopfuncties.Het zorgt ervoor dat het circuit actief blijft, tenzij het opzettelijk wordt onderbroken.De verandering in de contacttoestand wordt tijdens bedrijf duidelijk weergegeven in standaarddiagrammen.Het is nuttig in toepassingen waarbij stroomonderbreking vereist is voor bescherming.

Gebaseerd op paal en worp

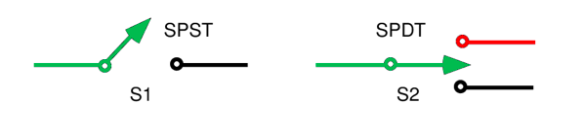

Figuur 7. SPST- en SPDT-diagram

SPST en SPDT zijn enkelpolige schakelaarconfiguraties die één elektrisch circuit besturen.Een SPST-schakelaar (Single Pole Single Throw) heeft één ingang en één uitgang, waardoor eenvoudige aan/uit-bediening mogelijk is.Het fungeert als een basisschakelaar die een circuit verbindt of verbreekt.Dit maakt hem geschikt voor eenvoudige schakeltaken.

Een SPDT-schakelaar (Single Pole Double Throw) bestuurt ook één circuit, maar biedt twee mogelijke uitgangspaden.Hiermee kan de stroom naar een van de twee aansluitingen worden geleid.Dit maakt het handig om te kiezen tussen twee verschillende circuits of modi.Het diagram toont doorgaans één ingang die schakelt tussen twee uitgangen.

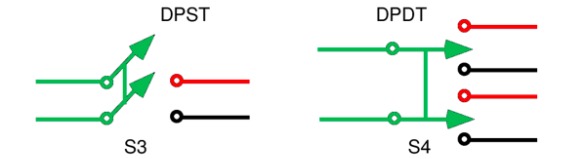

Figuur 8. DPST- en DPDT-diagram

DPST en DPDT zijn dubbelpolige schakelconfiguraties die zijn ontworpen om meerdere circuits tegelijkertijd te besturen.Een DPST-schakelaar (Double Pole Single Throw) kan met één enkele actie twee afzonderlijke circuits tegelijkertijd besturen.Hiermee kunnen beide circuits samen worden in- of uitgeschakeld.Dit is handig in toepassingen die gesynchroniseerde besturing vereisen.

Een DPDT-schakelaar (Double Pole Double Throw) bestuurt twee circuits en biedt voor elk twee schakelpaden.Het maakt complexere schakelingen mogelijk door de stroom op meerdere manieren om te leiden.Deze configuratie wordt vaak gebruikt in omkeercircuits en geavanceerde besturingssystemen.Het diagram toont doorgaans twee polen die schakelen tussen twee sets uitgangen.

Voor- en nadelen van drukknopschakelaars

Voordelen van drukknopschakelaars

• Eenvoudig en gemakkelijk te bedienen

• Snelle responstijd

• Compact en ruimtebesparend ontwerp

• Betrouwbaar voor herhaald gebruik

• Verkrijgbaar in vele maten en stijlen

• Geschikt voor zowel laag- als hoogvermogensystemen

Beperkingen van drukknopschakelaars

• Beperkte controle vergeleken met complexe schakelaars

• Mechanische slijtage na verloop van tijd

• Vereist fysieke interactie

• Mogelijk heeft bescherming nodig in ruwe omgevingen

• Niet ideaal voor continu schakelen zonder ondersteuningscircuits

Toepassingen van drukknopschakelaars

1. Industriële bedieningspanelen

Drukknopschakelaars worden vaak gebruikt in industriële machines voor start-, stop- en resetfuncties.Ze bieden snelle en directe controle voor operators die met apparatuur omgaan.Hun duidelijke etikettering en kleurcodering verbeteren de veiligheid en efficiëntie.Deze schakelaars zijn goed voor een betrouwbare werking van de machine.

2. Consumentenelektronica

Veel alledaagse apparaten, zoals apparaten en gadgets, gebruiken drukknopschakelaars voor gebruikersinvoer.Ze maken het mogelijk om functies eenvoudig te bedienen zonder complexe interfaces.Door hun compacte formaat zijn ze geschikt voor kleine elektronische apparaten.Ze verbeteren de bruikbaarheid en het gemak.

3. Automobielsystemen

Drukknoppen worden in voertuigen gebruikt voor functies zoals het starten van de motor, claxonactivering en bedieningssystemen.Ze bieden snelle toegang tot essentiële handelingen tijdens het rijden.Hun duurzaamheid zorgt voor betrouwbare prestaties onder verschillende omstandigheden.Deze schakelaars verbeteren de controle en het comfort voor de bestuurder.

4. Medische apparatuur

Medische apparaten maken gebruik van drukknopschakelaars voor nauwkeurige en gecontroleerde bediening.Ze maken het mogelijk om apparatuur veilig en efficiënt te bedienen.Hun responsieve actie is belangrijk in verschillende situaties.Schone en afgedichte ontwerpen worden vaak gebruikt voor hygiëne.

5. Domoticasystemen

Drukknoppen worden gebruikt in smart home-systemen voor verlichting, beveiliging en apparaatbediening.Ze bieden een eenvoudige interface voor het besturen van geautomatiseerde functies.Hun integratie met elektronische systemen maakt ze veelzijdig.Ze verbeteren het gemak in moderne woningen.

6. Controle- en instrumentatiesystemen

In meet- en regelsystemen worden drukknoppen gebruikt om functies te activeren en instellingen aan te passen.Ze bieden nauwkeurige handmatige invoer voor systeembesturing.Hun betrouwbaarheid zorgt voor consistente prestaties in gevoelige toepassingen.Deze schakelaars worden veel gebruikt bij het testen en monitoren van opstellingen.

Drukknopschakelaar versus tuimelschakelaar versus tuimelschakelaar

Functie	Drukknop Schakel	Tuimelschakelaar	Tuimelschakelaar
Bedieningskracht	1,5–5 N typisch	2–6 N typisch	2–5 N typisch
Reisafstand	0,5–3 mm	2–6 mm	1,5–4 mm
Soort bewerking	Tijdelijk of vergrendelend	Alleen onderhouden	Alleen onderhouden
Elektrisch leven	100.000–1.000.000 cycli	50.000–200.000 cycli	50.000–150.000 cycli
Mechanische levensduur	Tot 1.000.000+ persen	100.000–500.000 schakelt	100.000–300.000 persen
Contactbeoordelingen	0,1A–10A (laag tot middel)	3A–20A (gemiddeld te hoog)	6A–20A (gemiddeld te hoog)
Montagegat Grootte	8 mm, 12 mm, 16 mm, 22 mm	Typisch 6 mm–12 mm	20 mm–30 mm rechthoekige uitsparing
Paneeldikte	1–6 mm	1–5 mm	1–4 mm
Schakelsnelheid	<10 ms reactie	10–20 ms	10–20 ms
Contacteer Weerstand	≤50 mΩ typisch	≤20 mΩ typisch	≤20 mΩ typisch
Afdichtingswaarde	Tot IP67/IP68 beschikbaar	Typisch IP40–IP65	Typisch IP40–IP65
Verlichting Optie	Gemeenschappelijk (LED ring/indicator)	Beperkt	Algemeen (verlicht soorten)
Terminaltypen	Soldeer, schroef, snel verbinden	Soldeer, schroef	Snel verbinden, mes
Bedrijfstemperatuur	-25°C tot +85°C typisch	-20°C tot +85°C	-20°C tot +85°C

Conclusie

Drukknopschakelaars bieden een betrouwbare en gemakkelijke manier om elektrische circuits te bedienen via eenvoudige handmatige invoer.Hun werking is gebaseerd op basiscontactbewegingen, ondersteund door goed gedefinieerde interne componenten en verschillende configuraties zoals kortstondig, vergrendelend, NO/NC en verschillende pool- en worptypes.Ze worden veel gebruikt in verschillende industrieën vanwege hun snelle respons, compact ontwerp en veelzijdigheid, ondanks enkele beperkingen zoals mechanische slijtage.Het kiezen van de juiste schakelaar hangt af van de elektrische specificaties, het type werking, de omgeving en de bouwkwaliteit om goede prestaties en betrouwbaarheid op de lange termijn te garanderen.
