Elektrische isolator: werkingsprincipe, typen en toepassingen

Met elektrische isolatoren kunt u delen van een elektrisch systeem veilig loskoppelen van de stroomvoorziening.In dit artikel leert u wat een elektrische isolator is, waarom deze belangrijk is voor de veiligheid en hoe deze werkt onder nullastomstandigheden.U zult ook de belangrijkste componenten en veelvoorkomende typen begrijpen, en hoe deze verschillen van een stroomonderbreker.Aan het einde zul je zien waar isolatoren worden gebruikt in elektrische systemen.

Catalogus

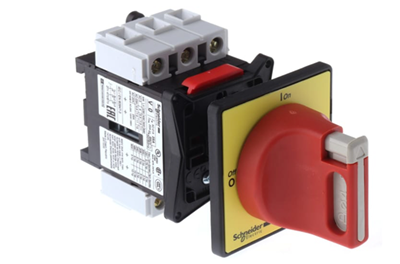

Figuur 1. Elektrische isolator

Wat is een elektrische isolator?

Een elektrische isolator is een mechanisch schakelapparaat dat wordt gebruikt om een ​​deel van een elektrisch circuit volledig los te koppelen van de voeding.Het belangrijkste doel ervan is om veilige werkomstandigheden te garanderen door een duidelijke en zichtbare scheiding te bieden tussen bekrachtigde en niet-bekrachtigde secties.In tegenstelling tot automatische apparaten wordt een isolator handmatig bediend en is deze alleen ontworpen voor isolatie, niet voor het onderbreken van stroom.Het creëert een fysieke onderbreking in het circuit, zodat u veilig onderhoud of inspectie kunt uitvoeren.Elektrische isolatoren worden veel gebruikt in energiesystemen om de veiligheid te verbeteren en onbedoeld contact met onder spanning staande componenten te voorkomen.

Waarom elektrische isolatoren belangrijk zijn?

Elektrische isolatoren zijn goed voor het handhaven van de veiligheid in elektrische systemen, vooral tijdens onderhouds- en reparatiewerkzaamheden.Ze zorgen ervoor dat een deel van het circuit volledig wordt losgekoppeld, waardoor het risico op elektrische schokken of schade aan apparatuur wordt verminderd.Door een zichtbare open opening te bieden, helpen isolatoren te bevestigen dat er geen stroom vloeit in het geïsoleerde deel.Dit maakt het veiliger om met vertrouwen aan hoogspanningsapparatuur te werken.Elektrische isolatoren helpen ook onbedoelde bekrachtiging te voorkomen, wat kan leiden tot ernstige gevaren in industriële omgevingen en energiedistributieomgevingen.

Werkingsprincipe van de elektrische isolator

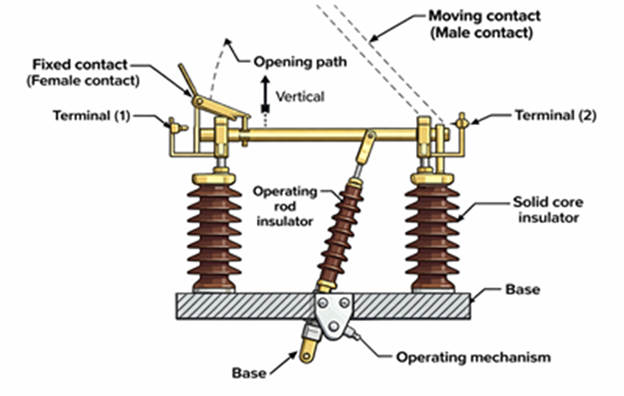

Figuur 2. Werkschema van de elektrische isolator

Een elektrische isolator werkt alleen als er geen belastingsstroom in het circuit vloeit, waardoor veilige schakelomstandigheden worden gegarandeerd.Wanneer de isolator wordt geopend, scheidt het bewegende contact zich van het vaste contact, waardoor een vrije luchtspleet ontstaat.Deze luchtspleet fungeert als een zichtbare barrière die de elektrische ontkoppeling bevestigt.De openingsactie wordt meestal uitgevoerd via een mechanisch bedieningsmechanisme, waardoor een soepele en gecontroleerde beweging mogelijk is.Omdat er tijdens bedrijf geen stroom is, ontstaat er geen boog tussen de contacten.De isolator blijft in de open positie om volledige isolatie te behouden totdat deze weer handmatig wordt gesloten.Dit eenvoudige werkingsprincipe zorgt voor een betrouwbare en veilige scheiding van elektrische circuits.

Onderdelen van een elektrische isolator

• Vaste contactpersoon

Het vaste contact is een stationair geleidend deel dat is aangesloten op de inkomende of uitgaande lijn.Het biedt een stabiel punt voor elektrische aansluiting wanneer de isolator gesloten is.Dit onderdeel is ontworpen om hoge spanning aan te kunnen en betrouwbaar contact te behouden met minimale weerstand.

• Contactpersoon verplaatsen

Het bewegende contact is het onderdeel dat het circuit fysiek opent of sluit.Het beweegt van of naar het vaste contact toe om de elektrische verbinding tot stand te brengen of te verwijderen.Het ontwerp zorgt voor een soepele werking en een goede uitlijning tijdens het schakelen.

• isolatoren

Isolatoren ondersteunen de geleidende delen en voorkomen dat ongewenste stroom naar de grond of constructie stroomt.Ze zijn meestal gemaakt van porselein of composietmaterialen voor een hoge elektrische sterkte.Deze componenten bieden ook mechanische ondersteuning om de juiste afstand tussen spanningvoerende delen te behouden.

• Bedieningsmechanisme

Het bedieningsmechanisme regelt het openen en sluiten van de isolator.Afhankelijk van de toepassing kan deze handmatig of motoraangedreven zijn.Dit mechanisme zorgt ervoor dat de contacten tijdens bedrijf veilig en nauwkeurig bewegen.

• Basisframe

Het basisframe houdt alle componenten bij elkaar en zorgt voor structurele stabiliteit.Het is meestal gemaakt van metaal om de mechanische belasting van de isolator te ondersteunen.Het frame zorgt ook voor een goede uitlijning van contacten en isolatoren.

Soorten elektrische isolatoren

Isolator voor enkele onderbreking

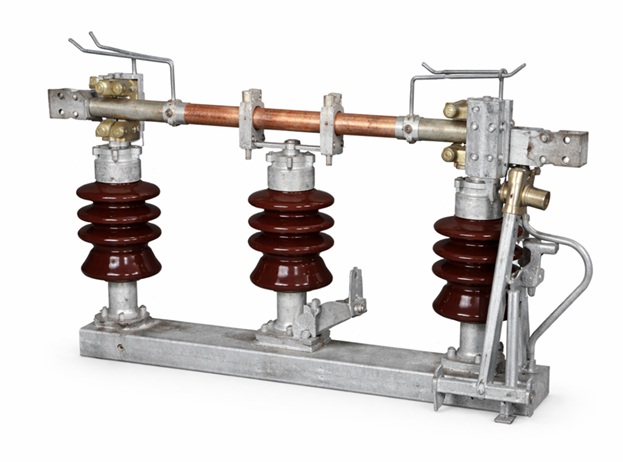

Figuur 3. Isolator met enkele onderbreking

Een enkele onderbrekingsisolator is een type elektrische isolator die één contactscheidingspunt gebruikt om het circuit te ontkoppelen.Het bestaat uit één bewegend contact dat zich scheidt van een vast contact om een ​​enkele luchtspleet te creëren.Deze eenvoudige structuur maakt het eenvoudig te bedienen en te onderhouden in standaard voedingssystemen.De contactbeweging is meestal horizontaal of roterend, waardoor de open positie duidelijk zichtbaar is.Vanwege het eenvoudige ontwerp wordt het vaak gebruikt in middenspanningsstations en distributiesystemen.De in de figuur getoonde apparatuur weerspiegelt de eenvoudige contactopstelling en compacte lay-out.Enkelvoudige onderbrekingsisolatoren zijn ideaal voor toepassingen waarbij ruimte- en kostenefficiëntie belangrijk zijn.

Dubbele onderbrekingsisolator

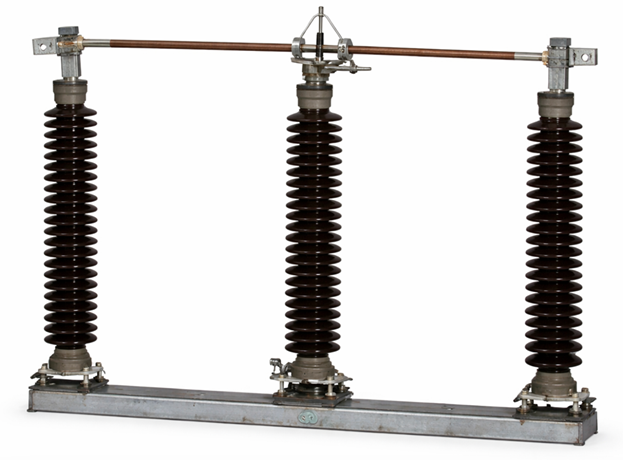

Figuur 4. Dubbele breukisolator

Een dubbele onderbrekingsisolator is een elektrische isolator die tijdens bedrijf twee afzonderlijke contactopeningen creëert.Het heeft een centraal bewegend contact dat zich aan beide zijden scheidt van twee vaste contacten, waardoor dubbele isolatiepunten worden gevormd.Dit ontwerp verbetert de elektrische isolatie door de afstand tussen delen onder spanning te vergroten.De beweging van de contacten is gebalanceerd, wat de mechanische stabiliteit en prestaties verbetert.Het wordt vaak gebruikt in hoogspanningsstations waar sterkere isolatie vereist is.De figuur illustreert de symmetrische structuur die een efficiënte ontkoppeling ondersteunt.Dubbele breukisolatoren zijn geschikt voor systemen die hogere veiligheidsmarges en betrouwbare isolatie vereisen.

Stroomafnemer-isolator

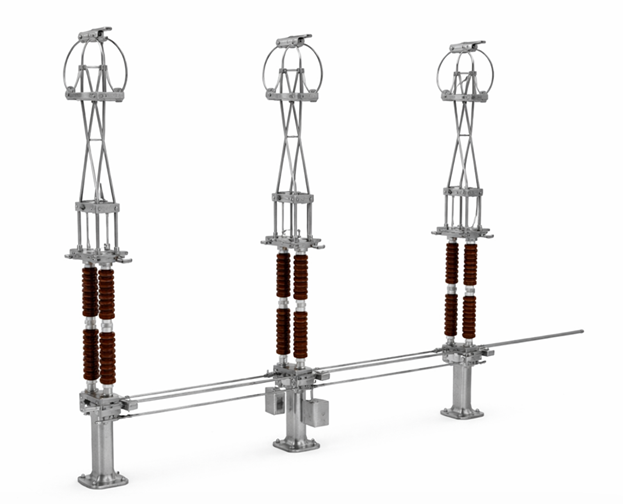

Figuur 5. Stroomafnemerisolator

Een stroomafnemerisolator is een type isolator die een verticaal hefmechanisme gebruikt om het circuit aan of uit te sluiten.Het beschikt over een beweegbare arm die omhoog gaat om contact te maken met een bovengrondse geleider.Deze verticale beweging maakt efficiënt ruimtegebruik in compacte onderstations mogelijk.De structuur omvat gelede armen die tijdens bedrijf uitzetten en samentrekken.Het wordt veel gebruikt in hoogspanningstoepassingen waar de horizontale ruimte beperkt is.De figuur toont de kenmerkende hefstructuur die verticale schakelactie mogelijk maakt.Stroomafnemerisolatoren zijn ideaal voor moderne onderstations die een compacte en flexibele lay-out vereisen.

Horizontale breukisolator

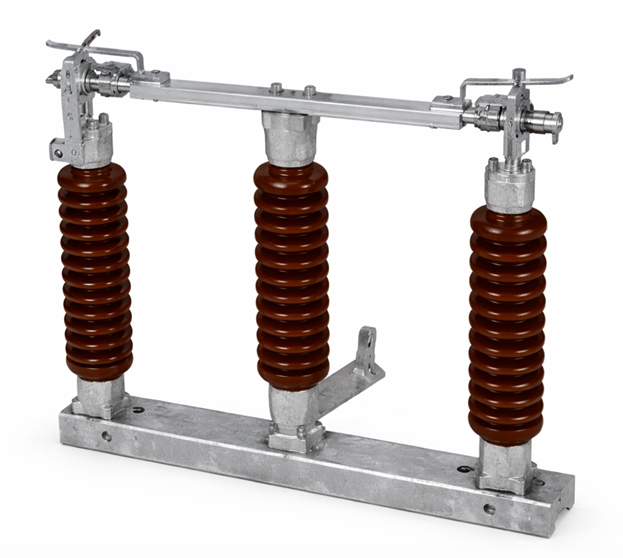

Figuur 6. Horizontale breukisolator

Een horizontale onderbrekingsisolator is een elektrische isolator waarbij het bewegende contact zijwaarts opent om het circuit te ontkoppelen.De contacten roteren of zwaaien horizontaal om een ​​zichtbare opening ertussen te creëren.Dit type wordt vaak geïnstalleerd in buitenstations vanwege de eenvoudige structuur en het onderhoudsgemak.Het biedt duidelijk zicht op de open positie, wat de operationele veiligheid verbetert.Het ontwerp maakt een eenvoudige installatie mogelijk op ondersteunende structuren met voldoende afstand.De figuur weerspiegelt de zijwaartse openingsbeweging die typerend is voor dit type isolator.Horizontale breukisolatoren worden veel gebruikt in transmissie- en distributiesystemen.

Verticale onderbrekingsisolator

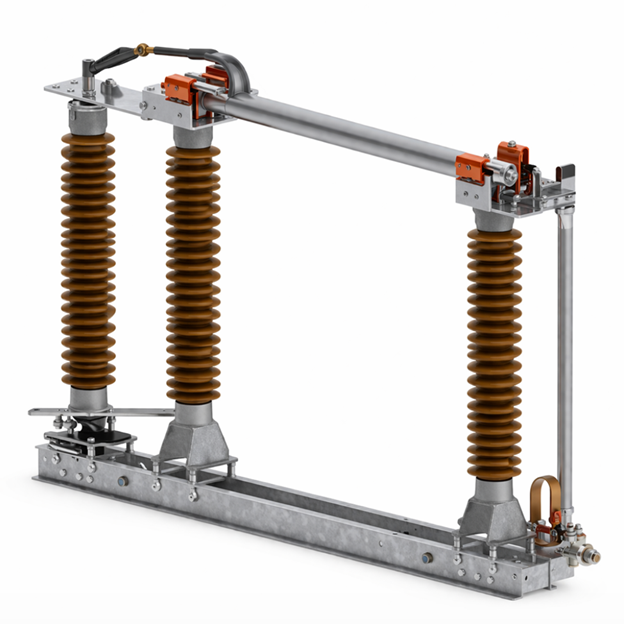

Figuur 7. Verticale breukisolator

Een verticale breukisolator is een elektrische isolator waarbij het bewegende contact naar boven of naar beneden opent om isolatie te creëren.De verticale beweging helpt de horizontale ruimte die nodig is voor installatie te verminderen.Dit ontwerp is nuttig in onderstations waar ruimtebeperkingen een probleem zijn.De contacten bewegen in een verticaal vlak en zorgen voor een duidelijke en zichtbare scheiding.Het wordt vaak gebruikt in hoogspanningssystemen waar efficiënt ruimtegebruik nodig is.De figuur benadrukt het opwaartse openingsmechanisme dat dit type isolator definieert.Verticale breukisolatoren hebben de voorkeur in compacte lay-outs met een beperkt grondoppervlak.

Elektrische isolator versus stroomonderbreker

Functie	Elektrisch Isolator	Stroomonderbreker
Hoofdfunctie	Biedt fysieke ontkoppeling van een circuit voor de veiligheid	Detecteert fouten en onderbreekt de stroom om het systeem te beschermen
Soort bewerking	Handmatig of motoraangedreven (niet-automatisch)	Automatisch uitschakeling met optionele handmatige bediening
Ladingbehandeling	Werkt alleen bij 0 A (onbelaste toestand)	Werkt onder volledige belasting en foutstroomomstandigheden
Beoordeeld Onderbrekende capaciteit	0 kA (kan niet onderbrekingsstroom)	Typisch 6 kA tot 63 kA of hoger, afhankelijk van het type
Boogbehandeling	Geen boog onderdrukkingsmechanisme	Maakt gebruik van boog blusmethoden (lucht, olie, SF₆ of vacuüm)
Veiligheidsrol	Zorgt voor zichtbaarheid isolatie voor onderhoud	Biedt bescherming tegen overbelasting en kortsluiting
Schakelsnelheid	Langzaam (seconden, operator-afhankelijk)	Snel (milliseconden, doorgaans 10-100 ms)
Bescherming Vermogen	Geen beschermend functie	Ingebouwd bescherming (overstroom, kortsluiting, soms aardfout)
Typisch gebruik	Onderhoud isolatie- en veiligheidsprocedures	Bescherming tegen fouten en operationeel schakelen
Neem contact op met Bediening	Alleen geopend wanneer stroom is al nul	Opent terwijl Er vloeit stroom (inclusief foutstroom)
Automatiseringsniveau	Laag (handmatig of basismotorbediening)	Hoog (relaisgestuurde, volautomatische systemen)
Installatie Gebied	Geïnstalleerd in onderstations en schakelstations (hoogspanningszijde)	Gebruikt binnen onderstations, distributiepanelen en eindgebruikerssystemen
Ontwerp Complexiteit	Eenvoudig mechanische structuur	Complex systeem met detectie-, uitschakel- en boogcontrolecomponenten
Onderhoud Vereiste	Minimaal (inspectie en reiniging)	Regelmatig onderhoud vereist (contacten, mechanisme, boogkamer)
Isolatie Zichtbaarheid	Zorgt voor zichtbaar luchtspleet (duidelijke ontkoppeling)	Geen zichtbaar isolatie;vereist een aparte isolator voor de veiligheid

Voor- en nadelen van elektrische isolatoren

Voordelen van elektrische isolatoren

• Biedt een duidelijk zichtbare luchtspleet ter bevestiging van de veiligheid

• Zeer betrouwbaar dankzij minder bewegende delen

• Weinig onderhoud nodig bij langdurig gebruik

• Kosteneffectief vergeleken met complexe schakelapparaten

• Verbetert de veiligheid tijdens onderhoudsprocedures

Nadelen van elektrische isolatoren

• Kan niet werken onder belasting

• Geen boogblusmechanisme beschikbaar

• Vereist extra apparaten zoals stroomonderbrekers

• Handmatige bediening kan de schakeltijd verlengen

• Beperkte functionaliteit vergeleken met beveiligingsapparatuur

• Niet geschikt voor storingsonderbreking

Toepassingen van elektrische isolatoren

1. Stroomonderstations

Elektrische isolatoren worden gewoonlijk in onderstations geïnstalleerd om delen van transmissielijnen en apparatuur te isoleren.Ze maken veilig onderhoud mogelijk door hoogspanningscircuits los te koppelen van de voeding.Dit helpt ongevallen te voorkomen en zorgt voor een betrouwbare werking van het systeem.

2. Transmissie- en distributiesystemen

In energietransmissienetwerken worden isolatoren gebruikt om defecte of inactieve secties te scheiden.Ze helpen de systeemstabiliteit te behouden door specifieke lijnen te isoleren tijdens reparaties.Dit verbetert de algehele efficiëntie en veiligheid van de stroomvoorziening.

3. Industriële elektrische systemen

Industriële installaties gebruiken isolatoren om machines en elektrische panelen los te koppelen tijdens onderhoud.Dit garandeert de veiligheid van werknemers bij het omgaan met elektrische apparatuur.Het helpt ook het onverwacht opstarten van de machine te voorkomen.

4. Schakelstations

Isolatoren worden gebruikt in schakelstations om de stroomstroom tussen verschillende netwerksecties te controleren en te beheren.Ze bieden een veilige manier om circuits te isoleren zonder het hele systeem te onderbreken.Dit ondersteunt een flexibele systeembediening.

5. Hernieuwbare energiesystemen

In zonne- en windenergiesystemen worden isolatoren gebruikt om panelen of turbines van het elektriciteitsnet los te koppelen.Dit maakt veilig onderhoud en inspectie van apparatuur voor hernieuwbare energie mogelijk.Het beschermt technici ook tegen elektrische gevaren.

6. Elektrificatiesystemen voor spoorwegen

Elektrische isolatoren worden in spoorwegsystemen gebruikt om bovenleidingen te isoleren voor onderhoudswerkzaamheden.Zij zorgen ervoor dat gedeelten van het spoor vóór reparatie spanningsloos worden gemaakt.Dit verbetert de veiligheid voor onderhoudspersoneel dat aan geëlektrificeerde spoorwegnetwerken werkt.

Conclusie

Elektrische isolatoren spelen een rol bij de elektrische veiligheid door een duidelijke en betrouwbare manier te bieden om spanningsloze secties te scheiden van stroomvoerende circuits.Hun waarde komt voort uit hun eenvoudige ontwerp, zichtbare isolatie en brede gebruik in onderstations, transmissiesystemen, industriële opstellingen en andere energietoepassingen.Verschillende typen isolatoren zijn ontworpen om te voldoen aan specifieke installatie- en ruimtevereisten, terwijl ze door hun beperkingen alleen geschikt zijn voor onbelast schakelen.Het begrijpen van hun functie, onderdelen, voordelen en toepassingen helpt bij het selecteren van de juiste isolator voor een veilige en effectieve systeembediening.
