Warmtewisselaar: werkingsprincipes, typen en toepassingen

Warmtewisselaars helpen u warmte over te dragen tussen vloeistoffen om de temperatuur te controleren en de efficiëntie te verbeteren.In dit artikel leert u in eenvoudige bewoordingen wat een warmtewisselaar is en hoe deze werkt.Je onderzoekt ook de belangrijkste typen en belangrijke componenten.Bovendien begrijpt u de factoren die de prestaties beïnvloeden en waar warmtewisselaars vaak worden gebruikt.

Catalogus

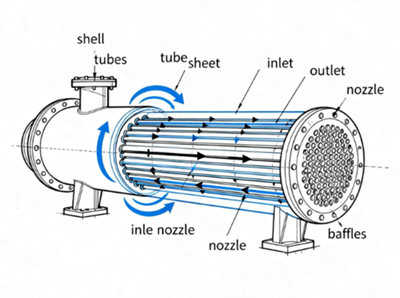

Figuur 1. Overzicht warmtewisselaar

Wat is een warmtewisselaar?

Een warmtewisselaar is een apparaat dat wordt gebruikt om warmte over te dragen tussen twee of meer vloeistoffen zonder deze te mengen.Het belangrijkste doel is om thermische energie efficiënt van een hete vloeistof naar een koude vloeistof te verplaatsen.Deze vloeistoffen kunnen vloeistoffen, gassen of een combinatie van beide zijn, afhankelijk van het systeem.Warmtewisselaars worden veel gebruikt in industriële processen, HVAC-systemen en energieopwekking om de temperatuur te regelen.Door gecontroleerde warmteoverdracht mogelijk te maken, helpen ze de energie-efficiëntie en systeemprestaties te verbeteren.

Hoe werkt een warmtewisselaar?

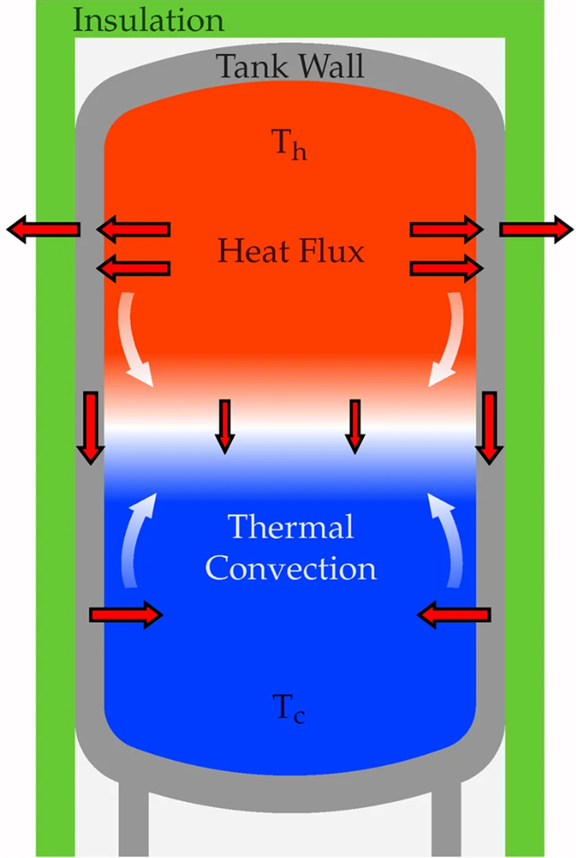

Figuur 2. Warmteoverdracht en convectie in een systeem

Een warmtewisselaar werkt door warmte over te dragen van een vloeistof met een hogere temperatuur naar een vloeistof met een lagere temperatuur via een scheidingsoppervlak.Warmte beweegt zich eerst door geleiding over de massieve wand die de vloeistoffen scheidt.Tegelijkertijd vindt er convectie plaats in elke vloeistof terwijl deze stroomt, waardoor de warmte gelijkmatig wordt verdeeld.Het temperatuurverschil tussen de vloeistoffen drijft dit warmteoverdrachtsproces continu aan.Terwijl de hete vloeistof energie verliest, koelt deze af, terwijl de koude vloeistof die energie absorbeert en opwarmt.Stromingsbeweging speelt een belangrijke rol bij het handhaven van een efficiënte warmte-uitwisseling.Dit proces gaat door zolang er een temperatuurverschil en vloeistofbeweging is.

Soorten warmtewisselaars

Shell en Tube-warmtewisselaar

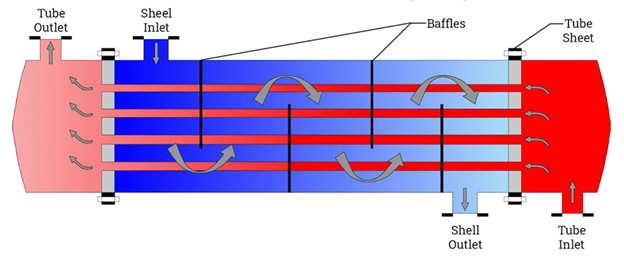

Figuur 3. Schema van shell-and-tube-warmtewisselaar

Een shell-and-tube-warmtewisselaar is een veelgebruikt type dat bestaat uit een bundel buizen ingesloten in een cilindrische schaal.Eén vloeistof stroomt door de buizen, terwijl een andere vloeistof rond de buizen in de schaal stroomt.Warmte wordt door de buiswanden overgedragen terwijl de vloeistoffen in afzonderlijke paden bewegen.Schotten in de schaal geleiden de stroom en verbeteren de efficiëntie van de warmteoverdracht.Dit ontwerp is duurzaam en geschikt voor toepassingen onder hoge druk en hoge temperaturen.Het wordt vaak gebruikt in energiecentrales, olieraffinaderijen en chemische industrieën.Het kan echter groter zijn en vereist meer ruimte in vergelijking met compacte ontwerpen.

Platenwarmtewisselaar

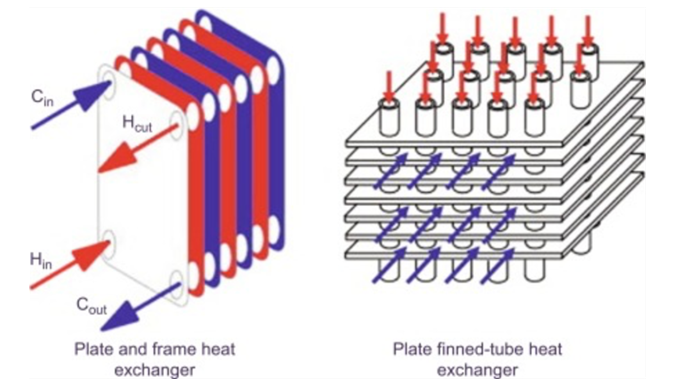

Figuur 4. Ontwerp van platenwarmtewisselaar

Een platenwarmtewisselaar is een compact apparaat dat meerdere dunne metalen platen gebruikt om warmte tussen vloeistoffen over te dragen.De vloeistoffen stromen in afwisselende kanalen gevormd door de platen, waardoor nauw contact mogelijk is zonder vermenging.Dit ontwerp creëert een groot oppervlak, wat de efficiëntie van de warmteoverdracht verbetert.Het stromingspatroon bevordert doorgaans turbulentie, waardoor de warmte-uitwisseling wordt verbeterd.Het wordt vaak gebruikt in HVAC-systemen, voedselverwerking en koeling.Platenwarmtewisselaars zijn door hun modulaire opbouw eenvoudig te reinigen en te onderhouden.Ze zijn echter mogelijk niet ideaal voor toepassingen met zeer hoge druk.

Luchtgekoelde warmtewisselaar

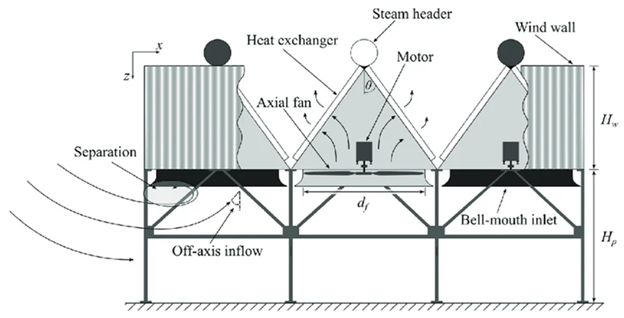

Figuur 5. Luchtgekoeld warmtewisselaarsysteem

Een luchtgekoelde warmtewisselaar gebruikt omgevingslucht in plaats van water of vloeistof om te koelen.Het bestaat uit lamellenbuizen en grote ventilatoren die lucht over het oppervlak blazen om warmte te verwijderen.De vinnen vergroten het oppervlak, waardoor de warmte effectiever aan de lucht wordt overgedragen.Terwijl hete vloeistof door de buizen stroomt, wordt warmte afgegeven aan de omringende lucht.Deze systemen worden vaak gebruikt in energiecentrales, petrochemische faciliteiten en afgelegen locaties.Ze zijn nuttig waar water beperkt of niet beschikbaar is.Hun prestaties zijn echter afhankelijk van de luchttemperatuur en de omgevingsomstandigheden.

Dubbele pijpwarmtewisselaar

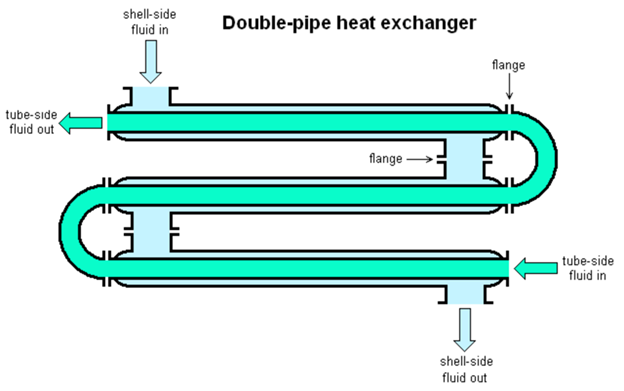

Figuur 6. Indeling van de dubbele pijpwarmtewisselaar

Een warmtewisselaar met dubbele pijp is een eenvoudig ontwerp waarbij één pijp in een andere pijp wordt geplaatst.Het ene fluïdum stroomt door de binnenbuis, terwijl het andere door de buitenbuis stroomt.Warmteoverdracht vindt plaats via de wand die de twee vloeistoffen scheidt.De stroom kan parallel of in tegenstroom worden gerangschikt om de efficiëntie te verbeteren.Dit ontwerp is eenvoudig te installeren en te onderhouden vanwege de eenvoudige structuur.Het wordt vaak gebruikt in kleinschalige toepassingen en toepassingen met een lage capaciteit.Vanwege het beperkte oppervlak is het echter niet geschikt voor grote industriële systemen.

Finned Tube-warmtewisselaar

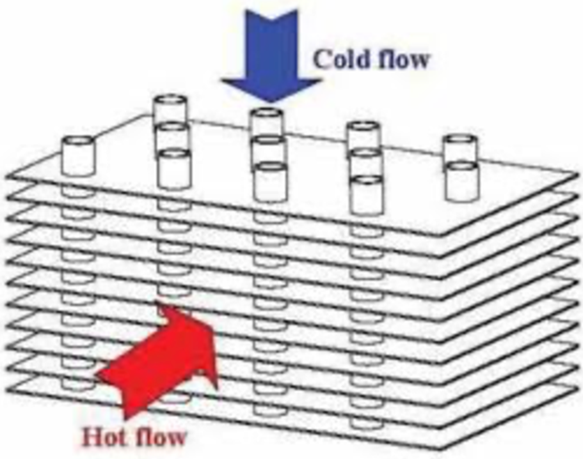

Figuur 7. Ontwerp met ribbenbuiswarmtewisselaar

Een warmtewisselaar met lamellenbuizen maakt gebruik van verlengde oppervlakken, zogenaamde vinnen, om de warmteoverdracht te verbeteren.Deze vinnen zijn aan buizen bevestigd om het oppervlak dat wordt blootgesteld aan de omringende vloeistof te vergroten.Terwijl vloeistof door de buizen stroomt, wordt warmte overgedragen naar de vinnen en vervolgens naar de externe omgeving.Dit ontwerp is vooral effectief wanneer een vloeistof een laag warmteoverdrachtsvermogen heeft, zoals lucht.Het wordt vaak gebruikt in radiatoren, airconditioners en industriële koelsystemen.Het grotere oppervlak helpt de algehele efficiëntie te verbeteren zonder de omvang aanzienlijk te vergroten.Vinnen kunnen echter stof verzamelen en moeten mogelijk regelmatig worden gereinigd.

Onderdelen van een warmtewisselaar

Buizen - Buizen voeren een van de werkvloeistoffen door de warmtewisselaar.Ze bieden een oppervlak waar warmteoverdracht tussen vloeistoffen plaatsvindt.Hun opstelling helpt de stroomrichting en de efficiëntie van de warmtewisseling te regelen.

Platen - Platen creëren kanalen die vloeistoffen scheiden en tegelijkertijd warmteoverdracht mogelijk maken.Ze zijn dun om het oppervlaktecontact te maximaliseren en de efficiëntie te verbeteren.Platen worden vaak gebruikt in compacte warmtewisselaarontwerpen.

Schelp - De schaal is de buitenste behuizing die de interne componenten bij elkaar houdt.Het stuurt de vloeistofstroom rond de buizen of interne oppervlakken.Het biedt ook structurele ondersteuning en insluiting.

Vinnen - Vinnen zijn verlengde oppervlakken die zijn toegevoegd om het warmteoverdrachtsoppervlak te vergroten.Ze helpen de warmteafvoer te verbeteren, vooral als er lucht bij betrokken is.Vinnen worden vaak gebruikt in luchtgekoelde systemen.

Kopteksten- Headers verdelen de vloeistof gelijkmatig over meerdere buizen of kanalen.Ze zorgen voor een consistente stroom door de warmtewisselaar.Een goede verdeling zorgt voor een efficiënte warmteoverdracht.

Materialen die worden gebruikt in een warmtewisselaar

Koper - Koper heeft een uitstekende thermische geleidbaarheid, waardoor het ideaal is voor efficiënte warmteoverdracht.Het wordt veel gebruikt in HVAC- en koelsystemen.Het is ook gemakkelijk om te vormen en deel te nemen aan de productie.

Aluminium - Aluminium is lichtgewicht en heeft goede warmteoverdrachtseigenschappen.Het wordt vaak gebruikt in luchtgekoelde warmtewisselaars en warmtewisselaars voor auto's.De corrosiebestendigheid maakt hem geschikt voor gebruik buitenshuis.

Roestvrij staal - Roestvrij staal biedt hoge sterkte en corrosiebestendigheid.Het is geschikt voor zware omstandigheden en chemische toepassingen.Het wordt vaak gebruikt waar duurzaamheid nodig is.

Koolstofstaal - Koolstofstaal is sterk en kosteneffectief voor industriële toepassingen.Het wordt gebruikt in systemen waar corrosie minder zorgwekkend is.Het biedt een goede structurele ondersteuning voor grote eenheden.

Titaan - Titanium is zeer goed bestand tegen corrosie, vooral in zeewater.Het wordt gebruikt in maritieme en zeer corrosieve omgevingen.Hoewel duur, biedt het een lange levensduur.

Prestatiefactoren van een warmtewisselaar

Warmteoverdrachtscoëfficiënt - Deze factor meet hoe gemakkelijk warmte tussen vloeistoffen beweegt.Een hogere coëfficiënt betekent een betere efficiëntie van de warmteoverdracht.Het hangt af van de vloeistofeigenschappen en de oppervlaktecondities.

Temperatuurverschil - Hoe groter het temperatuurverschil, hoe sneller de warmteoverdracht plaatsvindt.Dit verschil drijft het algehele warmte-uitwisselingsproces aan.Het handhaven van een stabiele helling verbetert de prestaties.

Stroomsnelheid - De stroomsnelheid beïnvloedt hoe snel warmte wordt afgevoerd of geleverd.Hogere stroomsnelheden kunnen de warmteoverdracht verbeteren, maar kunnen het energieverbruik verhogen.Voor efficiëntie is een goed evenwicht nodig.

Drukdaling - Drukval verwijst naar de weerstand waarmee vloeistoffen te maken krijgen tijdens de stroming.Een hoge drukval kan de systeemefficiëntie verminderen en het energieverbruik verhogen.Het moet in het ontwerp worden gecontroleerd.

Oppervlakte - Grotere oppervlakken zorgen ervoor dat er meer warmte kan worden overgedragen.Ontwerpen vergroten vaak het oppervlak met behulp van vinnen of platen.Dit verbetert de algehele systeemeffectiviteit.

Voor- en nadelen van warmtewisselaars

Voordelen van warmtewisselaars

• Verbetert de energie-efficiëntie in systemen

• Verlaagt de bedrijfskosten

• Ondersteunt temperatuurregeling

• Werkt met verschillende vloeistofsoorten

• Verbetert de procesbetrouwbaarheid

• Op grote schaal gebruikt in veel industrieën

Nadelen van warmtewisselaars

• Kan duur zijn om te installeren

• Vereist regelmatig onderhoud

• Vervuiling kan de efficiëntie verminderen

• Grote systemen hebben meer ruimte nodig

• Prestaties zijn afhankelijk van omstandigheden

• Er kan na verloop van tijd lekkage optreden

Toepassingen van warmtewisselaars

1. HVAC-systemen

Warmtewisselaars worden gebruikt in verwarmings-, ventilatie- en airconditioningsystemen om de binnentemperatuur te regelen.Ze helpen warmte over te dragen tussen luchtstromen of vloeistoffen om het comfort te behouden.Dit verbetert de energie-efficiëntie in gebouwen.Ze worden vaak aangetroffen in airconditioners en verwarmingseenheden.

2. Energieopwekking

In energiecentrales worden warmtewisselaars gebruikt om water om te zetten in stoom en koelsystemen.Ze spelen een sleutelrol bij de energieproductie en het thermisch beheer.Efficiënte warmteoverdracht verbetert de algehele prestaties van de installatie.Ze worden gebruikt in ketels en condensors.

3. Auto-industrie

Voertuigen gebruiken warmtewisselaars zoals radiatoren en intercoolers.Deze componenten helpen de motortemperatuur onder controle te houden en de prestaties te verbeteren.Ze voorkomen oververhitting en verlengen de levensduur van de motor.Ze worden gebruikt in moderne autosystemen.

4. Chemische verwerking

Warmtewisselaars worden gebruikt om de temperatuur tijdens chemische reacties te regelen.Ze helpen veilige en stabiele bedrijfsomstandigheden te handhaven.Een goede temperatuurbeheersing verbetert de productkwaliteit.Ze worden veel gebruikt in chemische fabrieken.

5. Olie- en gasindustrie

In olieraffinaderijen regelen warmtewisselaars de temperatuur tijdens verwerking en raffinage.Ze helpen de efficiëntie te verbeteren en energieverspilling te verminderen.Ze worden gebruikt in zowel upstream- als downstream-operaties.Hun rol is van cruciaal belang bij grootschalige productie.

6. Voedings- en drankenindustrie

Warmtewisselaars worden gebruikt voor pasteurisatie en temperatuurregeling.Ze garanderen de voedselveiligheid door de juiste verwarmings- en koelingsomstandigheden te handhaven.Dit helpt de productkwaliteit en houdbaarheid te behouden.Ze worden vaak gebruikt in de zuivel- en drankverwerking.

Conclusie

Warmtewisselaars spelen een belangrijke rol bij het efficiënt verplaatsen van thermische energie tussen vloeistoffen, terwijl systemen stabiel en productief blijven.Hun prestaties zijn afhankelijk van het ontwerptype, interne componenten, materiaalkeuze en factoren zoals temperatuurverschil, stroomsnelheid en oppervlak.Verschillende typen warmtewisselaars zijn geschikt voor verschillende bedrijfsomstandigheden, van compacte HVAC-units tot grote industriële systemen.Met hun brede scala aan toepassingen blijven warmtewisselaars essentieel voor energie-efficiëntie, temperatuurregeling en betrouwbare werking.
