Latch vs Flip-Flop: vergelijkingsgids voor digitale elektronica

Vergrendelingen en flip-flops zijn digitale basisopslagelementen waarmee u binaire gegevens in circuits kunt opslaan en beheren.In dit artikel leert u wat ze zijn, hoe ze werken en hoe hun timinggedrag verschilt.Je onderzoekt ook de voordelen, beperkingen en veelvoorkomende toepassingen ervan.Dit zal u helpen te begrijpen wanneer u ze allemaal in uw ontwerpen moet gebruiken.

Catalogus

Wat is een grendel in digitale elektronica?

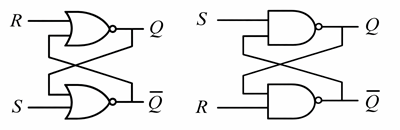

Figuur 1. Basisschakelschema van de vergrendeling

Een grendel is een niveaugetriggerd digitaal opslagelement dat wordt gebruikt om één bit binaire gegevens op te slaan.Het reageert op een activerings- of besturingssignaal dat bepaalt wanneer gegevens kunnen worden opgeslagen of vastgehouden.Dit maakt het tot een belangrijk onderdeel van de digitale basiselektronica.Vergrendelingen worden gewoonlijk geïmplementeerd met behulp van eenvoudige logische poortconfiguraties.Ze worden veel gebruikt in circuits die tijdelijke gegevensretentie vereisen.

Een grendel functioneert als een basisgeheugeneenheid die een stabiele uitgangswaarde kan behouden.Dankzij de structuur kan het een logische status behouden totdat een controlevoorwaarde een update toestaat.Dit maakt hem geschikt voor eenvoudige opslag- en besturingstaken in digitale systemen.Vergrendelingen worden vaak gebruikt als bouwstenen in grotere logische ontwerpen.Hun eenvoud maakt ze efficiënt voor circuits met een lage complexiteit.

Wat is een flip-flop in digitale elektronica?

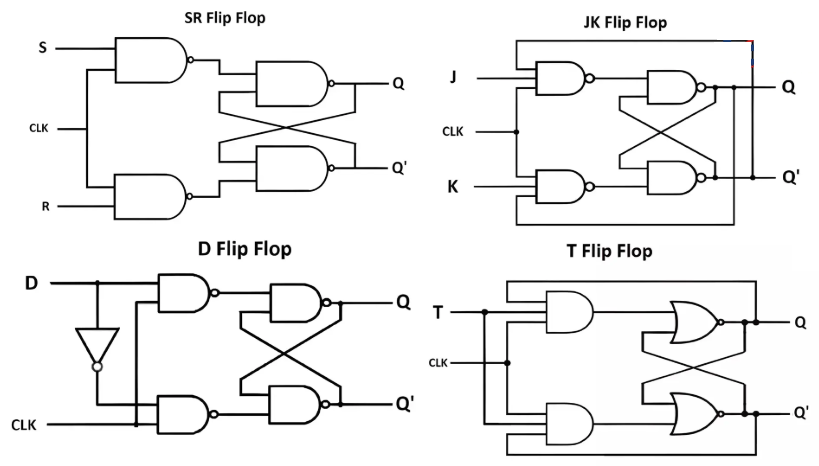

Figuur 2. Basisschema van het flip-flopcircuit

Een flip-flop is een edge-triggered digitaal opslagelement dat één bit aan gegevens opslaat als reactie op een kloksignaal.Het is ontworpen om de status alleen bij specifieke signaalovergangen bij te werken.Dit gecontroleerde gedrag maakt het belangrijk in moderne digitale systemen.Flipflops worden veel gebruikt in sequentiële logische circuits.Ze dienen als kerncomponenten in veel elektronische ontwerpen.

Een flip-flop fungeert als een betrouwbare geheugeneenheid die een stabiele uitvoer tussen klokgebeurtenissen in stand houdt.Het ontwerp zorgt ervoor dat gegevens op een gecontroleerde en voorspelbare manier worden opgeslagen.Verschillende soorten flip-flops ondersteunen verschillende logische functies in digitale circuits.Deze apparaten worden vaak gebruikt als bouwstenen in complexe systemen.Hun gestructureerde gedrag maakt ze geschikt voor georganiseerde gegevensverwerking.

Vergrendeling versus flip-flop-bediening (timing en triggering)

Blokkerende statuswijzigingen (niveaugetriggerde werking)

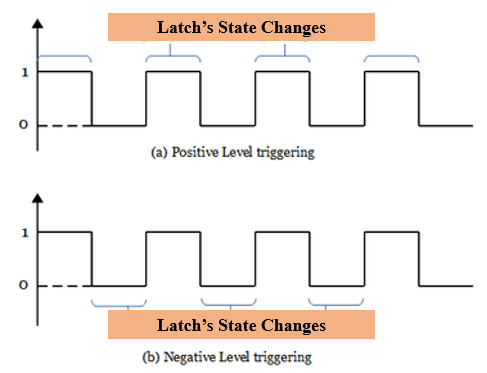

Figuur 3. Timingdiagram met vergrendelingsniveau

De grendel verandert continu van status terwijl het activeringssignaal op een actief niveau blijft, zoals geïllustreerd door de gemarkeerde actieve gebieden in de golfvorm.Tijdens deze intervallen volgt de uitvoer de invoer direct, waardoor updates mogelijk zijn.Dit gedrag is duidelijk zichtbaar bij het triggeren van zowel positieve als negatieve niveaus, waarbij de grendel reageert op basis van het feit of het stuursignaal hoog of laag is.Wanneer het vrijgavesignaal inactief wordt, stopt de uitgang met bijwerken en behoudt de laatst opgeslagen waarde.De golfvorm laat zien dat er binnen één actieve periode meerdere ingangsveranderingen kunnen optreden, en deze worden allemaal weerspiegeld aan de uitgang.Dit continue reactievermogen staat bekend als transparantie bij niveaugetriggerde werking.Als gevolg hiervan hangt het grendelgedrag af van de signaalduur in plaats van van een enkel overgangspunt.

Flip-Flop-statusveranderingen (Edge-triggered operatie)

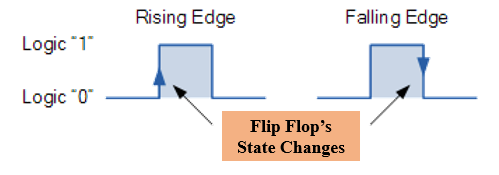

Figuur 4. Flip-Flop randgetriggerd timingdiagram

De flip-flop verandert alleen op specifieke overgangspunten van het kloksignaal, zoals aangegeven door de stijgende en dalende flanken in de golfvorm.De uitvoer wordt precies aan deze randen bijgewerkt, waarbij de invoerwaarde op dat exacte moment wordt vastgelegd.Tussen klokovergangen blijft de uitvoer onveranderd, ongeacht invoervariaties.Dit gedrag zorgt ervoor dat gegevenswijzigingen alleen op goed gedefinieerde momenten plaatsvinden.Het diagram laat zien hoe de overgangsranden fungeren als triggerpunten voor statusupdates.Elke rand vertegenwoordigt een enkele kans voor de flip-flop om nieuwe gegevens op te slaan.Dit flankgetriggerde mechanisme zorgt voor gecontroleerde en voorspelbare timing in digitale circuits.

Voor- en nadelen van Latch en Flip-Flop

Voordelen van Latch en Flip-Flop

• Vergrendelingen bieden een snellere respons dankzij het continu volgen van de invoer.

• Vergrendelingen verbruiken minder stroom in eenvoudige ontwerpen.

• Flipflops zorgen voor nauwkeurige timingcontrole met kloksynchronisatie.

• Slippers verminderen het risico op onbedoelde toestandsveranderingen.

• Beide ondersteunen betrouwbare single-bit gegevensopslag.

• Beide zijn belangrijk voor het bouwen van complexe digitale systemen.

Beperkingen van Latch en Flip-Flop

• Vergrendelingen zijn gevoelig voor ruis tijdens actieve vrijgaveperioden.

• Vergrendelingen kunnen timingonzekerheid veroorzaken in complexe systemen.

• Flip-flops vereisen meer circuits, waardoor de complexiteit toeneemt.

• Flip-flops verbruiken meer stroom vanwege klokgebruik.

• Beide vereisen een zorgvuldig timingontwerp om fouten te voorkomen.

• Beide kunnen voortplantingsvertraging in circuits introduceren.

Toepassingen van grendels en slippers

1. Registers voor gegevensopslag

Registers gebruiken flip-flops om meerdere gegevensbits op te slaan in processors en digitale systemen.Ze houden tijdelijk waarden vast tijdens berekeningen en gegevensoverdracht.Dit zorgt voor een stabiele gegevensverwerking tussen verwerkingsfasen.Registers zijn goed voor CPU-bewerkingen, buffering en gegevenssynchronisatie.

2. Tellers en timers

Flip-flops worden veel gebruikt om digitale tellers te bouwen die gebeurtenissen of klokpulsen volgen.Deze tellers zijn geweldig in timingcircuits, frequentieverdeling en digitale klokken.Ze maken nauwkeurige telbewerkingen in embedded systemen mogelijk.Timers vertrouwen erop om vertragingen en periodieke acties te controleren.

3. Geheugenelementen in digitale schakelingen

Zowel grendels als flip-flops dienen als basisgeheugeneenheden in digitale elektronica.Ze slaan binaire gegevens op die indien nodig kunnen worden geopend of gewijzigd.Deze functie is nodig voor het behoud van de systeemstatus.Geheugencircuits vertrouwen op deze elementen voor een stabiele werking.

4. Gegevenssynchronisatiesystemen

Flip-flops helpen bij het synchroniseren van signalen over verschillende klokdomeinen in complexe systemen.Ze zorgen ervoor dat gegevens worden overgedragen zonder timingfouten of glitches.Dit verbetert de systeembetrouwbaarheid bij hogesnelheidsontwerpen.Synchronisatie is belangrijk in communicatie- en verwerkingseenheden.

5. Besturingslogicacircuits

Vergrendelingen worden gebruikt in regelcircuits waar onmiddellijke reactie op ingangswijzigingen vereist is.Ze helpen bij het beheren van inschakelsignalen, poorten en logische stromen.Dit maakt flexibele controle in digitale ontwerpen mogelijk.Besturingslogica zorgt voor een goede werking en volgorde van het systeem.

6. Schuifregisters

Flip-flops worden gebruikt om schuifregisters te bouwen die gegevens opeenvolgend verplaatsen.Deze worden gebruikt bij dataserialisatie, communicatiesystemen en signaalverwerking.Schuifregisters maken een efficiënte gegevensoverdracht tussen componenten mogelijk.Ze worden veel gebruikt in digitale communicatie-interfaces.

Verschil tussen flip-flop en grendel

Aspect	Vergrendeling	Flipflop
Trigger Mechanisme	Reageert wanneer enable = HOOG of LAAG (niveaugevoelig)	Reageert alleen op klokrand (↑ of ↓)
Controlesignaal Typ	Inschakelen (EN) signaal	Klok (CLK) signaal
Gegevensupdate Conditie	Updates gedurende de gehele duur van het actieve niveau	Wordt één keer per keer bijgewerkt klok rand
Invoerbemonstering Venster	Open raam (op basis van duur)	Directe bemonstering (edge-gebaseerd, ~ns-bereik)
Typisch Voortplantingsvertraging	~1–5 ns (eenvoudig poortvertraging)	~ 5–20 ns (inclusief klokcircuits)
Circuit Complexiteit	4–6 logische poorten (basis SR-grendel)	10–20+ poorten (randgetriggerd ontwerp)
Macht Verbruik	Lager (nr continue klokschakeling)	Hoger (vanwege klokovergangen)
Schakelen Frequentielimiet	Beperkt door invoer stabiliteit tijdens inschakelen	Kan opereren betrouwbaar in het bereik van 100 MHz-GHz
Probleem Gevoeligheid	Hoger tijdens actieve inschakelperiode	Lager vanwege rand isolatie
Tijdcontrole Nauwkeurigheid	Afhankelijk van signaalduur inschakelen	Gedefinieerd door nauwkeurige klokranden
Gegevensstabiliteit (Houd gedrag)	Houdt na inschakelen wordt inactief	Houdt vast tot de volgende klok rand
Klok Vereiste	Niet vereist	Vereist voor operatie
Ontwerpstijl Pasvorm	Asynchroon of eenvoudige besturingslogica	Synchronisch digitale systemen
Schaalbaarheid binnen Systemen	Minder schaalbaar voor grote ontwerpen	Zeer schaalbaar in complexe systemen
Typisch Implementatie Gebruik	Poort, eenvoudig opslag, controlepaden	Registreert, tellers, pijpleidingen

Conclusie

Vergrendelingen en flip-flops dienen beide als belangrijke één-bits opslagelementen, maar verschillen voornamelijk in de manier waarop ze reageren op ingangssignalen en timingcontrole.Vergrendelingen zorgen voor een snelle, continue respons via niveau-getriggerde werking, terwijl flip-flops nauwkeurige en stabiele gegevensverwerking bieden via edge-triggered gedrag.Elk heeft zijn eigen voordelen en afwegingen in termen van kracht, complexiteit en betrouwbaarheid.De keuze tussen deze hangt af van de timingvereisten, het systeemtype en de algemene ontwerpdoelen in digitale elektronica.
