LGA versus BGA-vergelijkingsgids voor elektronisch systeemontwerp

In dit artikel leert u de belangrijkste verschillen tussen LGA-pakketten (Land Grid Array) en BGA-pakketten (Ball Grid Array).U zult begrijpen hoe elk pakket is gebouwd, hoe het op de PCB wordt aangesloten en waar het vaak wordt gebruikt.De inhoud vergelijkt ook hun structuur, prestaties en praktische voor- en nadelen.Aan het einde weet u hoe u het juiste pakket kiest op basis van uw ontwerpbehoeften.

Catalogus

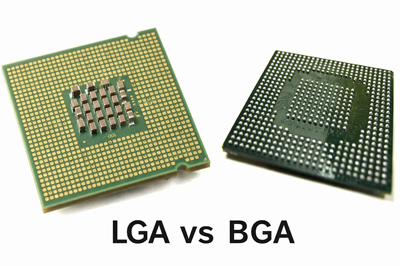

Figuur 1. Overzicht van LGA versus BGA

Wat is LGA (Land Grid Array)?

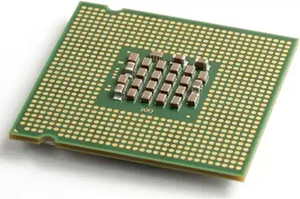

Figuur 2. LGA-pakket

LGA (Land Grid Array) is een type IC-pakket waarbij platte geleidende pads, lands genoemd, zich aan de onderkant van de component bevinden in plaats van pinnen of soldeerballen.Deze landen maken contact met veerbelaste pinnen in een socket op de printplaat, waardoor een elektrische verbinding ontstaat zonder permanent solderen.Dit ontwerp wordt veel gebruikt in CPU's en krachtige processors, omdat het eenvoudige installatie en vervanging mogelijk maakt.Het pakket zelf bevat geen soldeerelementen, dus de uiteindelijke verbinding wordt bepaald door de socketinterface in plaats van door de chip.Deze structuur vereenvoudigt ook de visuele inspectie omdat de contacten aan de oppervlakte toegankelijk zijn.

Wat is BGA (Ball Grid Array)?

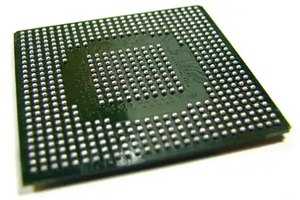

Figuur 3. BGA-pakket

BGA (Ball Grid Array) is een opbouwpakket dat een reeks kleine soldeerbolletjes aan de onderkant van de chip gebruikt om elektrische verbindingen te vormen.Tijdens de montage smelten deze soldeerballen in een reflow-proces en hechten ze zich rechtstreeks aan de pads op de printplaat, waardoor permanente verbindingen ontstaan.Deze verpakkingsmethode maakt een compacte lay-out mogelijk met een groot aantal verbindingen op een klein oppervlak.BGA-pakketten worden vaak gebruikt in elektronica met hoge dichtheid, zoals smartphones, GPU's en ingebedde systemen.De soldeerballen helpen ook tijdens het gebruik de mechanische spanning over de behuizing te verdelen.

LGA versus BGA: fysieke en structurele verschillen

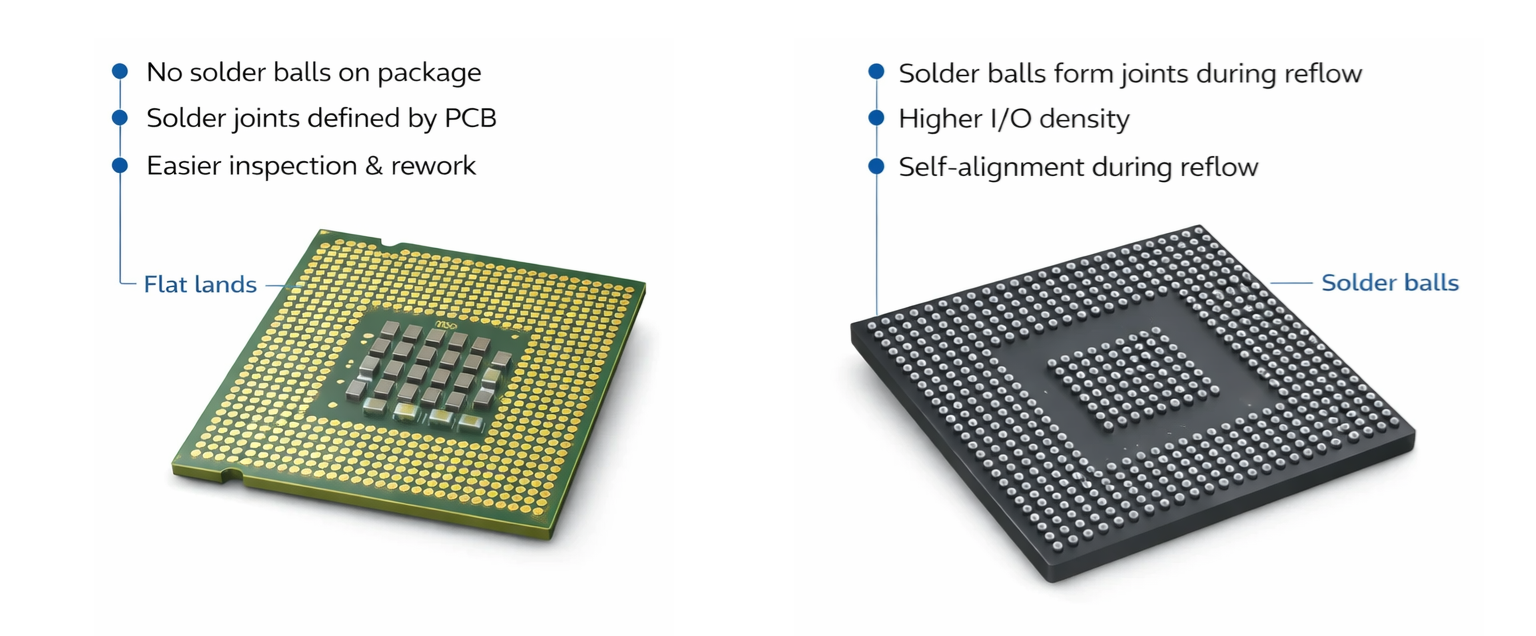

Figuur 4. Structurele vergelijking

LGA-pakketten gebruiken platte metalen landjes die in een rooster aan de onderkant van de chip zijn gerangschikt en die op één lijn liggen met de overeenkomstige pinnen in een socket.Deze pakketten vereisen een mechanisch retentiesysteem, zoals een mof en een vergrendelingsmechanisme, om een ​​betrouwbare contactdruk te behouden.Door het ontbreken van soldeerbolletjes hecht de chip zelf niet direct aan de printplaat, waardoor deze verwijderbaar en herbruikbaar is.De lay-out wordt bepaald door zichtbare contactvlakken die duidelijk zichtbaar en toegankelijk zijn voor inspectie.De montagemethode is daarentegen afhankelijk van een nauwkeurige uitlijning in de socket in plaats van van een soldeerbevestiging.Zoals te zien is in de figuur, onderscheidt het platte en uniforme padoppervlak LGA van andere verpakkingstypes.

BGA-pakketten bevatten daarentegen een reeks soldeerballen die fungeren als zowel elektrische verbindingen als mechanische ankers.Deze soldeerballen zijn vooraf aan de verpakking bevestigd en smelten tijdens het reflow-proces om permanente verbindingen met de PCB te vormen.In tegenstelling tot LGA worden BGA-componenten rechtstreeks op het bord gemonteerd zonder stopcontact, waardoor ze niet kunnen worden verwijderd zonder gespecialiseerde nabewerkingsapparatuur.De aansluitingen zijn verborgen onder de verpakking, wat visuele inspectie een grotere uitdaging maakt.Het raster van soldeerballen zorgt ook voor een kleinere afstand en een hoger aantal pinnen binnen dezelfde footprint.Zoals weergegeven in de figuur, onderscheiden de verhoogde bolvormige contacten de structuur van BGA duidelijk van de vlakke gebieden van LGA.

LGA versus BGA: thermische en elektrische prestaties

Prestaties Aspect	LGA (Landraster Array)	BGA (Ballraster Array)
Thermisch Dissipatie	Warmteoverdracht hangt af van het stopcontactcontact en de efficiëntie van het koellichaam;iets minder direct thermisch pad	Direct soldeer aansluiting op PCB verbetert de warmtegeleiding en verspreidingsefficiëntie
Thermisch Weerstand (θJA)	Meestal hoger vanwege interfacelagen tussen pakket en PCB	Lager thermisch weerstand door directe bevestiging en beter warmtestroompad
Warmte Distributie-uniformiteit	Kan ongelijk zijn warmteoverdracht afhankelijk van de contactdrukverdeling	Uniformer warmteverdeling over soldeerverbindingen en PCB
Signaalintegriteit	Iets langer signaalpad door de socket kan impedantievariatie introduceren	Kort, direct verbindingen verminderen signaalverlies en verbeteren de integriteit
Parasitair Inductie	Hoger vanwege socketpinnen en contactinterface	Lager vanwege compacte soldeerbolverbindingen
Elektrisch Weerstand	Varieert afhankelijk over de contactdruk en de reinheid van de contactpennen	Laag en stabiel als gevolg van permanente metallurgische soldeerverbindingen
Stroomlevering Efficiëntie	Goed maar afhankelijk van de socketkwaliteit en de consistentie van het pincontact	Efficiënter vanwege paden met lage impedantie en stabiele verbindingen
Hoge frequentie Prestaties	Mag ervaren kleine signaalverslechtering bij zeer hoge frequenties	Beter geschikt voor RF- en hogesnelheidsontwerpen vanwege de minimale signaalpadlengte
Elektromagnetisch Prestaties	Iets hoger EMI-risico als gevolg van langere interconnectiepaden	Lagere EMI als gevolg van compacte lay-out en kortere elektrische lussen
Betrouwbaarheid Onder belasting	Prestaties mogen variëren in de loop van de tijd als gevolg van slijtage of vervuiling van de contactdozen	Zeer stabiel prestaties in de loop van de tijd dankzij vaste soldeerverbindingen

Voor- en nadelen van LGA

Voordelen van LGA

• Maakt eenvoudige installatie en vervanging mogelijk zonder solderen, waardoor het ideaal is voor upgradebare systemen.

• Vereenvoudigt inspectie en onderhoud omdat de contacten zichtbaar en toegankelijk zijn.

• Vermindert het risico op schade aan de verpakking tijdens het hanteren, omdat er geen breekbare pinnen op de chip zitten.

• Ondersteunt een hoog aantal pinnen, terwijl de mechanische betrouwbaarheid behouden blijft dankzij het socketontwerp.

Nadelen van LGA

• Vereist een socket, waardoor de totale systeemkosten en de complexiteit van het moederbord toenemen.

• De contactbetrouwbaarheid hangt af van een consistente druk en toestand van de koker.

• Grotere mechanische voetafdruk vergeleken met direct gemonteerde pakketten.

• Gevoelig voor verbindingsproblemen als er vervuiling of verkeerde uitlijning optreedt.

Voor- en nadelen van BGA

Voordelen van BGA

• Maakt een zeer hoge I/O-dichtheid mogelijk in een compact formaat voor moderne elektronica.

• Zorgt voor sterke mechanische en elektrische verbindingen via soldeerverbindingen.

• Verbetert de elektrische prestaties met kortere signaalpaden en lagere inductie.

• Ondersteunt efficiënte thermische overdracht via directe PCB-bevestiging.

Nadelen van BGA

• Moeilijk te inspecteren soldeerverbindingen omdat deze verborgen zijn onder de verpakking.

• Vereist gespecialiseerde apparatuur voor assemblage- en herbewerkingsprocessen.

• Niet gemakkelijk te vervangen als het eenmaal op de printplaat is gesoldeerd.

• Fabricagefouten zoals soldeerholtes of overbruggingen kunnen moeilijker te detecteren zijn.

Hoe kies je tussen LGA- en BGA-pakketten?

1. Definieer onderhoudsvereisten

Als uw product eenvoudig moet worden geüpgraded of ter plekke moet worden vervangen, is LGA doorgaans geschikter omdat het een niet-permanente installatie mogelijk maakt.Dit is vooral belangrijk in systemen zoals desktopcomputers of servers waar componenten mogelijk moeten worden verwisseld.BGA is daarentegen bedoeld voor permanente montage en niet voor frequente vervanging.Bedenk hoe vaak onderhoud of upgrades zullen plaatsvinden gedurende de levenscyclus van het product.Selecteren op basis van onderhoudsgemak helpt de operationele kosten en uitvaltijd op de lange termijn te verminderen.

2. Evalueer de beperkingen op het gebied van grootte en ruimte

Voor compacte apparaten zoals smartphones of embedded systemen heeft BGA vaak de voorkeur vanwege de kleinere footprint en hogere dichtheid.LGA heeft extra ruimte nodig voor stopcontacten en mechanische retentiesystemen, waardoor het bord groter kan worden.Bij ontwerpen met beperkte ruimte is het minimaliseren van de voetafdruk goed voor de algehele productvormfactor.BGA maakt strakkere lay-outs en efficiënter gebruik van het PCB-oppervlak mogelijk.Deze stap zorgt ervoor dat uw pakketkeuze aansluit bij de fysieke ontwerpbeperkingen.

3. Overweeg productiemogelijkheden

Uw beschikbare montageproces speelt een grote rol bij de pakketkeuze.BGA vereist gecontroleerde reflow-soldeer- en inspectietools zoals röntgensystemen, die mogelijk niet in alle productieopstellingen beschikbaar zijn.LGA daarentegen vereenvoudigt de montage door gebruik te maken van sockets in plaats van te solderen.Evalueer of uw productielijn de complexiteit van BGA-assemblage kan ondersteunen.Door het verpakkingstype af te stemmen op de productiecapaciteit worden productierisico's vermeden.

4. Analyseer prestatievereisten

Hogesnelheids- en hoogfrequente toepassingen profiteren vaak van BGA vanwege kortere elektrische paden en betere signaalintegriteit.LGA kan nog steeds hoogwaardige toepassingen ondersteunen, maar is afhankelijk van de socketkwaliteit en het ontwerp.Als uw toepassing veeleisende elektrische prestaties met zich meebrengt, wordt de pakketkeuze belangrijk.Houd rekening met factoren zoals signaalsnelheid, ruis en stabiliteit van de stroomvoorziening.Dit zorgt voor optimale prestaties voor uw specifieke gebruikssituatie.

5. Beoordeel de kostenbeperkingen

Budgetoverwegingen omvatten zowel de kosten op component- als op systeemniveau.LGA kan de kosten verhogen vanwege sockets en mechanische onderdelen, terwijl BGA de complexiteit van het bord kan verminderen maar de productiekosten kan verhogen.De totale kosten moeten de montage, het testen en mogelijke herbewerking omvatten.Evalueer de afwegingen tussen kosten vooraf en kosten op de lange termijn.Het kiezen van de juiste balans helpt de winstgevendheid en schaalbaarheid te behouden.

6. Bepaal de betrouwbaarheidsbehoeften

Voor toepassingen die worden blootgesteld aan trillingen, thermische cycli of zware omstandigheden, biedt BGA vaak een sterkere mechanische stabiliteit dankzij gesoldeerde verbindingen.LGA vertrouwt op mechanische druk, die onder extreme omstandigheden mogelijk minder robuust is.Betrouwbaarheidseisen variëren afhankelijk van de branche, zoals de automobiel- of industriële elektronica.Houd bij het selecteren van het pakket rekening met omgevingsstressfactoren.Deze stap zorgt voor duurzaamheid op de lange termijn en productbetrouwbaarheid.

Toepassingen van LGA- en BGA-pakketten

Voorbeelden van LGA-componenten

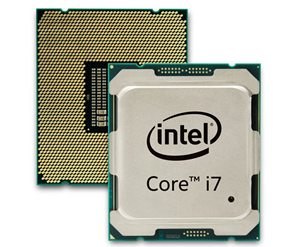

Figuur 5. Voorbeelden van LGA-componenten

• Desktop- en server-CPU's - Veel processors, zoals de Intel Core- en Xeon-serie, gebruiken LGA-verpakkingen voor socketgebaseerde installatie.Dit maakt het mogelijk om CPU's te upgraden of te vervangen zonder te solderen.Het ontwerp ondersteunt hoge pinaantallen die nodig zijn voor complexe verwerkingstaken.Het wordt veel gebruikt in personal computers en datacenters.

• Netwerkinterfacecontrollers - Bepaalde Ethernet-controllers gebruiken LGA-pakketten om modulaire integratie op moederborden mogelijk te maken.Dit helpt het onderhoud en de vervanging van netwerkhardware te vereenvoudigen.Het pakket ondersteunt stabiele elektrische verbindingen voor snelle gegevensoverdracht.Het wordt vaak aangetroffen in bedrijfsnetwerkapparatuur.

• IC's voor energiebeheer - Sommige stroomregelapparaten gebruiken LGA voor betrouwbaar contact en thermische prestaties.Het platte pad-ontwerp zorgt voor een consistente verbinding met de printplaat of socket.Deze componenten worden gebruikt in spanningsregelings- en stroomdistributiesystemen.Hun ontwerp ondersteunt efficiënte integratie op systeemniveau.

• RF-modules - LGA wordt gebruikt in bepaalde RF-modules waar een compact formaat en betrouwbaar contact vereist zijn.Het pakket ondersteunt hoogfrequente signaalverwerking met stabiele verbindingen.Het wordt vaak gebruikt in communicatieapparatuur en draadloze systemen.De structuur maakt eenvoudige integratie in modulaire ontwerpen mogelijk.

• Ingebouwde processoren - Sommige embedded computermodules gebruiken LGA-verpakkingen voor flexibiliteit in industriële systemen.Dit maakt eenvoudiger upgrades en onderhoud in toepassingen met een lange levensduur mogelijk.Het pakket ondersteunt een stabiele werking in gecontroleerde omgevingen.Het wordt vaak gebruikt in automatiserings- en besturingssystemen.

Voorbeelden van BGA-componenten

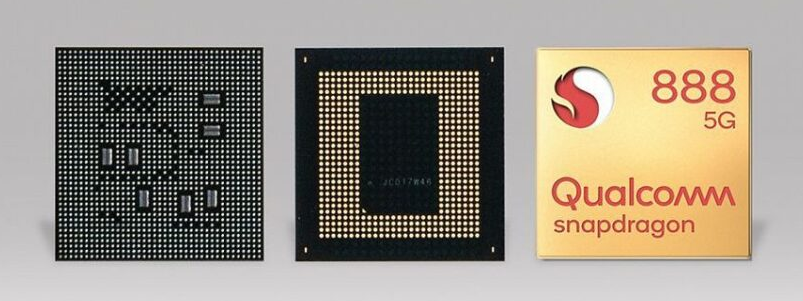

Figuur 6. Voorbeelden van BGA-componenten

• Grafische verwerkingseenheden (GPU's) - GPU's gebruiken vaak BGA-verpakkingen om een hoge pindichtheid en snelle gegevensoverdracht te ondersteunen.Het compacte ontwerp maakt integratie in grafische kaarten en laptops mogelijk.Gesoldeerde verbindingen verbeteren de prestaties en betrouwbaarheid onder zware werklasten.Dit pakket is belangrijk voor moderne, krachtige grafische systemen.

• Mobiele SoC-processors - Smartphoneprocessors, zoals die in de Snapdragon-serie, vertrouwen op BGA voor een compact en efficiënt ontwerp.Het pakket ondersteunt een hoge integratie van CPU-, GPU- en connectiviteitsfuncties.Het maakt slanke apparaatprofielen en een hoge verwerkingskracht mogelijk.Dit maakt het ideaal voor mobiele en draagbare elektronica.

• Veldprogrammeerbare poortarrays (FPGA's) - FPGA's maken vaak gebruik van BGA-pakketten om grote aantallen I/O-verbindingen mogelijk te maken.Het ontwerp ondersteunt complexe logische bewerkingen en snelle communicatie.Deze componenten worden gebruikt in telecommunicatie-, AI- en gegevensverwerkingssystemen.Het pakket zorgt voor stabiele prestaties in veeleisende toepassingen.

• Geheugenchips (DRAM/Flash) - Veel geheugenapparaten gebruiken BGA-verpakkingen voor stapelen met hoge dichtheid en efficiënte PCB-indeling.Door de kleine voetafdruk kunnen meerdere chips dicht bij elkaar worden geplaatst.Dit verbetert de systeemprestaties en vermindert de latentie.Het wordt veel gebruikt in consumentenelektronica en computersystemen.

• Chipsets en controllers - Moederbordchipsets en embedded controllers maken vaak gebruik van BGA voor permanente en betrouwbare verbindingen.Het pakket ondersteunt complexe functionaliteit in een compacte ruimte.Het wordt vaak gebruikt in laptops, tablets en embedded systemen.Het ontwerp zorgt voor stabiliteit en prestaties op de lange termijn.

Conclusie

LGA en BGA verschillen voornamelijk in de manier waarop ze op de printplaat worden aangesloten, waarbij LGA gebruikmaakt van op sockets gebaseerde contacten en BGA vertrouwt op soldeerverbindingen.LGA biedt eenvoudiger vervanging en inspectie, terwijl BGA een hogere dichtheid, betere elektrische prestaties en een sterkere mechanische stabiliteit biedt.Bij elk pakket zijn er afwegingen qua kosten, maakbaarheid en betrouwbaarheid, afhankelijk van de toepassing.Het selecteren van de juiste optie hangt af van de balans tussen onderhoudsgemak, ruimtebeperkingen, prestatiebehoeften en productiemogelijkheden.
