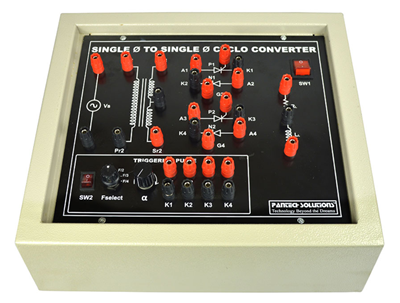

Wat is een cycloconverter?

Een cycloconverter is een directe AC-naar-AC-stroomomvormer die de frequentie van een AC-ingangsvoeding verandert zonder gebruik te maken van een tussenliggende DC-link.Het zet wisselstroom met vaste frequentie om in wisselstroom met variabele frequentie, geschikt voor specifieke belastingsvereisten.Dit type converter verwerkt de ingangsgolfvorm rechtstreeks om een ​​lagere of hogere frequentie-uitgang te produceren.Cycloconverters worden veel gebruikt in systemen die een soepele en continue frequentievariatie vereisen.Ze zijn vooral nuttig in toepassingen met hoog vermogen waarbij efficiënte frequentieregeling belangrijk is.De belangrijkste functie van een cycloconverter is het leveren van gecontroleerd wisselstroomvermogen op de gewenste frequentie, terwijl de synchronisatie met de ingangsvoeding behouden blijft.

Kenmerken van Cycloconverter

• Breed uitgangsfrequentiebereik

Cycloconverters kunnen uitgangsfrequenties genereren die lager of hoger zijn dan de ingangsfrequentie.In de meeste praktische gevallen is de uitgangsfrequentie aanzienlijk lager, doorgaans minder dan een derde van de ingangsfrequentie.Deze flexibiliteit maakt nauwkeurige controle mogelijk over de AC-stroom die aan belastingen wordt geleverd.Het instelbare frequentiebereik maakt cycloconverters geschikt voor toepassingen met variabele snelheid.

• Niet-sinusvormige uitgangsgolfvorm

De uitgangsgolfvorm van een cycloconverter is geen zuivere sinusgolf, maar bestaat uit gesegmenteerde delen van de ingangsgolfvorm.Dit resulteert in golfvormvervorming die harmonische componenten omvat.De kwaliteit van de uitgangsgolfvorm hangt af van de regelnauwkeurigheid en schakelpatronen.Extra filtering is vaak nodig om de vloeiendheid van de golfvorm te verbeteren.

• Hoge harmonische inhoud

Cycloconverters produceren inherent aanzienlijke harmonische vervorming als gevolg van golfvormvorming.Deze harmonischen kunnen zowel de belasting als het voedingssysteem beïnvloeden.Harmonischen kunnen leiden tot extra verwarming, ruis en verminderde efficiëntie in elektrische apparatuur.Een goed systeemontwerp is nodig om de impact ervan te minimaliseren.

• Hoog vermogen

Cycloconverters kunnen grote vermogensniveaus aan, waardoor ze geschikt zijn voor zware industriële toepassingen.Ze worden vaak gebruikt in systemen op megawattschaal waar robuuste stroomconversie vereist is.Het ontwerp ondersteunt hoge stroom- en spanningswaarden.Dit maakt ze betrouwbaar voor veeleisende elektrische omgevingen.

• Directe stroomconversie

Omdat cycloconverters geen DC-tussentrap gebruiken, bieden ze directe energieoverdracht van input naar output.Dit vermindert de behoefte aan omvangrijke energieopslagcomponenten zoals condensatoren of inductoren.De afwezigheid van een DC-tussenkring vereenvoudigt bepaalde aspecten van het systeemontwerp.Het maakt ook een efficiënte werking bij lage frequenties mogelijk.

Werkingsprincipe van de cycloconverter

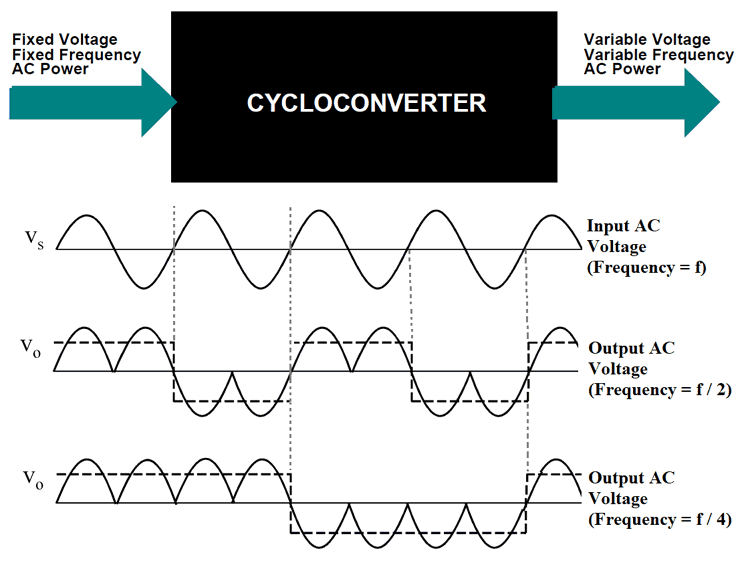

Figuur 2. Werkingsprincipe van de cycloconverter

1. Verwerking van AC-ingangsvoeding: De cycloconverter ontvangt een AC-ingangsvoeding met vaste frequentie, die dient als brongolfvorm voor conversie.Deze ingangsgolfvorm wordt continu bewaakt om de momentane spanningspolariteit ervan te bepalen.Het systeem bereidt zich voor op het extraheren van specifieke segmenten van deze golfvorm voor het genereren van uitvoer.Het ingangssignaal fungeert als basisreferentie voor alle schakelacties.Tijdens dit proces vindt geen tussentijdse DC-conversie plaats.

2. Gecontroleerde thyristorschakeling: Thyristors worden geactiveerd onder nauwkeurige ontstekingshoeken om te bepalen wanneer er stroom door het circuit stroomt.Door deze afvuurhoeken aan te passen, selecteert de omzetter specifieke delen van de ingangsgolfvorm.Door deze selectieve geleiding kunnen alleen bepaalde segmenten naar de uitgang worden doorgegeven.De timing van het schakelen bepaalt de effectieve uitgangsfrequentie.Nauwkeurige controle is nodig om een ​​stabiele werking te behouden.

3. Gesegmenteerde golfvormselectie: In plaats van de volledige ingangsgolfvorm door te geven, combineert de cycloconverter meerdere segmenten uit verschillende cycli.Deze segmenten zijn gerangschikt om een ​​nieuwe golfvorm met een andere frequentie te vormen.Positieve en negatieve delen worden afwisselend geselecteerd om het uitgangssignaal te construeren.De resulterende golfvorm benadert de gewenste AC-uitgang.Dit proces creëert een getrapte of gemoduleerde golfvorm.

4. Vorming van uitgangsfrequentie: De uitgangsfrequentie wordt bepaald door het aantal ingangscycli dat wordt gebruikt om één uitgangscyclus te vormen.Het combineren van meerdere ingangscycli kan bijvoorbeeld een lagere uitgangsfrequentie produceren.De converter rekt of comprimeert de golfvormperiode effectief.Dit maakt een soepele frequentievariatie mogelijk zonder de stroomstroom te onderbreken.De uitgang blijft gesynchroniseerd met de ingangstoevoer.

5. Continue generatie van golfvormen: De cycloconverter herhaalt voortdurend het selectie- en schakelproces om een ​​stabiele uitgangsgolfvorm te behouden.De uitgangsspanning volgt een gecontroleerd patroon op basis van de ontstekingsvolgorde.Dit zorgt ervoor dat de belasting een consistente AC-voeding op de vereiste frequentie ontvangt.Het proces verloopt op tijd met minimale vertraging.Stabiliteit hangt af van de precieze timing en coördinatie van schakelapparaten.

Soorten cycloconverters

Gebaseerd op uitgangsfrequentie

Cycloconverters worden geclassificeerd op basis van het feit of de uitgangsfrequentie hoger of lager is dan de ingangsfrequentie.

1. Step-Up-cycloconverter

Een step-up cycloconverter is een type AC-naar-AC-omzetter die een uitgangsfrequentie produceert die hoger is dan de ingangsfrequentie.Het verhoogt de frequentie door delen van de ingangsgolfvorm te herschikken om kortere uitgangscycli te vormen.Dit type wordt minder vaak gebruikt vanwege praktische beperkingen bij het bereiken van een stabiele hoogfrequente uitvoer.De kwaliteit van de uitgangsgolfvorm wordt meer vervormd naarmate de frequentie toeneemt.De complexiteit van de besturing neemt ook toe met hogere uitgangsfrequenties.Vanwege deze beperkingen worden step-up-cycloconverters zelden toegepast in industriële systemen.Ze worden voornamelijk gebruikt voor gespecialiseerde of experimentele doeleinden.

2. Step-down-cycloconverter

Een step-down cycloconverter is een converter die een uitgangsfrequentie genereert die lager is dan de ingangsfrequentie.Dit wordt bereikt door meerdere invoercycli te combineren tot één enkele uitvoercyclus.Dit type wordt veel gebruikt omdat het een stabiele en regelbare laagfrequente uitvoer biedt.De golfvorm is eenvoudiger te beheren in vergelijking met step-up-configuraties.Step-down cycloconverters worden vaak geïmplementeerd in systemen met een hoog vermogen.Ze bieden een betrouwbare werking voor toepassingen die een variabele regeling bij lage snelheid vereisen.Dit maakt ze tot het meest praktische en algemeen aanvaarde type.

Gebaseerd op bedrijfsmodus

Cycloconverters worden ook geclassificeerd op basis van hoe de stroom tussen convertergroepen vloeit.

1. Cycloconverters met blokkeermodus

Een cycloconverter met blokkeermodus is een type waarbij slechts één convertergroep tegelijk geleidt.Dit betekent dat de positieve groep of de negatieve groep actief is, maar niet beide tegelijk.De inactieve groep is volledig geblokkeerd om circulatiestroom te voorkomen.Deze aanpak vereenvoudigt de algehele circuitstructuur.Het vermindert de behoefte aan extra stroombeperkende componenten.Het schakelen tussen groepen wordt zorgvuldig gecontroleerd om de juiste uitgangsformatie te behouden.De werking in de blokkeermodus wordt vaak gebruikt vanwege de eenvoudige implementatie ervan.

2. Circulerende huidige cycloconverters

Een circulerende stroomcycloconverter is een type waarbij beide convertergroepen tegelijkertijd kunnen geleiden.Hierdoor kan stroom circuleren tussen de positieve en negatieve groepen.Een reactor wordt gebruikt om de circulatiestroom te controleren en te beperken.Deze configuratie maakt vloeiendere overgangen tussen geleidingstoestanden mogelijk.Het helpt een continue stroom in de belasting te behouden.Het systeem werkt met verbeterde golfvormcontinuïteit.Circulatiestroomtypes worden gebruikt in toepassingen die stabiele uitgangsprestaties vereisen.

Cycloconvertercircuit en componenten

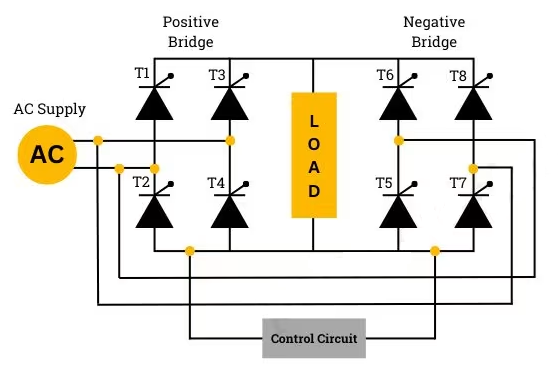

Figuur 3. Cycloconvertercircuit

• Thyristors (SCR's)

Het circuit maakt gebruik van meerdere thyristors die in brugconfiguraties zijn gerangschikt voor gecontroleerd schakelen.Deze halfgeleiderapparaten fungeren als gecontroleerde schakelaars die de stroomsterkte regelen.Elke thyristor wordt op specifieke tijdstippen geactiveerd om de uitgangsgolfvorm vorm te geven.Ze kunnen omgaan met hoge spannings- en stroomniveaus in het systeem.

• Positieve en negatieve converterbruggen

Het circuit bestaat uit twee hoofdbruggroepen: positieve en negatieve converters.Elke groep is verantwoordelijk voor het produceren van overeenkomstige delen van de uitgangsgolfvorm.Deze bruggen werken afwisselend of gelijktijdig, afhankelijk van de modus.Ze vormen de kernstructuur van de cycloconverter.

• Controlecircuit

Het stuurcircuit genereert ontstekingspulsen voor de thyristors op basis van de gewenste uitgangsfrequentie.Het zorgt voor een nauwkeurige timing en synchronisatie met het ingangsaanbod.De regeleenheid bepaalt welke thyristors op welk moment geleiden.Het speelt een sleutelrol bij het handhaven van een stabiele werking van de omvormer.

• AC-voedingsingang

De AC-ingang levert de bronspanning voor conversie.Het levert de energie die direct wordt verwerkt in de uitgangsgolfvorm.De ingang is doorgaans een eenfasige of driefasige wisselstroombron.De frequentie ervan dient als referentie voor het genereren van output.

• Laden

De belasting is aangesloten op de uitgang van de cycloconverter en ontvangt het omgezette wisselstroomvermogen.Afhankelijk van de toepassing kan het resistief, inductief of motorgebaseerd zijn.De belastingskarakteristieken beïnvloeden de stroomsterkte en de systeemprestaties.Een goede afstemming zorgt voor een efficiënte werking.

Voor- en nadelen van Cycloconverter

Voordelen van Cycloconverter

• Directe AC-naar-AC-conversie zonder DC-tussenkring

• Geschikt voor toepassingen met hoog vermogen

• Zorgt voor een soepele laagfrequente uitvoer

• Elimineert de noodzaak voor grote energieopslagcomponenten

• Geschikt voor hoge stroombelastingen

• Maakt continue frequentieregeling mogelijk

Beperkingen van Cycloconverter

• Hoge harmonische vervorming in de uitvoer

• Complexe besturings- en schakelvereisten

• Beperkt uitgangsfrequentiebereik in de praktijk

• Vereist grote en omvangrijke componenten

• Slechte arbeidsfactor onder bepaalde omstandigheden

• Verhoogde systeemkosten en complexiteit

Toepassingen van Cycloconverter

1. Industriële motoraandrijvingen

Cycloconverters worden vaak gebruikt om grote AC-motoren in industriële omgevingen aan te sturen.Ze bieden een instelbare frequentie-uitgang om het motortoerental te regelen.Dit maakt een soepele werking onder wisselende belastingsomstandigheden mogelijk.Ze zijn belangrijk bij processen die een nauwkeurige snelheidsregeling vereisen.

2. Elektrische tractiesystemen

In spoorwegsystemen worden cycloconverters gebruikt om tractiemotoren aan te drijven.Ze maken een efficiënte regeling van het motortoerental en koppel mogelijk.Dit verbetert de acceleratie- en remprestaties.Ze worden veel gebruikt in elektrische locomotieven en metrosystemen.

3.Cement- en staalfabrieken

Zware industrieën zoals de cement- en staalproductie maken gebruik van cycloconverters voor grote roterende machines.Deze systemen vereisen een stabiele lage snelheid werking onder hoge belasting.Cycloconverters zorgen voor betrouwbare prestaties in barre omstandigheden.Ze ondersteunen continue industriële processen.

4. Scheepsvoortstuwingssystemen

Cycloconverters worden in maritieme toepassingen gebruikt om voortstuwingsmotoren aan te sturen.Ze leveren vermogen met variabele frequentie voor een efficiënte snelheidsregeling.Dit verbetert het brandstofverbruik en de manoeuvreerbaarheid.Ze zijn geschikt voor grote schepen en offshore schepen.

5. Walserijen

Walserijen gebruiken cycloconverters om de snelheid van walsen te regelen.Dit garandeert een consistente materiaalverwerking en productkwaliteit.Het systeem maakt een nauwkeurige aanpassing van de rolsnelheid mogelijk.Het ondersteunt werking met een hoog koppel en lage snelheid.

6. Mijnbouwapparatuur

Bij mijnbouwactiviteiten worden cycloconverters gebruikt om zware machines zoals brekers en transportbanden aan te drijven.Ze leveren betrouwbaar vermogen onder extreme werkomstandigheden.Dit garandeert een continue werking en productiviteit.Ze zijn ideaal voor krachtige, robuuste toepassingen.

Cycloconverter versus omvormer

Aspect	Cycloconverter	Omvormer
Conversietype	Directe AC–AC (eentrapsconversie)	Gelijkstroom–AC (tweetraps: gelijkrichter + omvormer)
Gemiddeld Stadium	Geen DC-tussenkring (0 V DC-bus)	DC-link typisch 300–800 V (LV) of >1 kV (HV)
Frequentie Controle	Uitgang ≈ 0–30 Hz (typisch ≤ 0,3 × ingangsfrequentie)	Uitgang ≈ 0–400 Hz (industrieel), tot kHz in aandrijvingen
Uitgangsfrequentie Bereik	Beperkt tot ~10–30% van de ingangsfrequentie	0 Hz tot meerdere honderd Hz (of hoger)
Golfvormkwaliteit	THD typisch 20–40%	THD typisch <5% with PWM and filtering
Harmonische inhoud	Dominant lage-orde harmonischen (5e, 7e, etc.)	Hoge frequentie harmonischen (gemakkelijker te filteren)
Efficiëntie	~85-92% (geoptimaliseerd voor laagfrequente werking)	~90–98% afhankelijk van topologie en belasting
Vermogensniveau	Normaal gesproken 1 MW tot >50 MW-systemen	Van <1 kW tot multi-MW-systemen
Controle Complexiteit	Hoog (fase regeling met meerdere thyristors)	Matig (PWM-gebaseerde digitale besturing)
Grootte	Grote voetafdruk vanwege transformatoren/reactoren	Compact dankzij hoogfrequent schakelen
Schakelen Apparaten	SCR (thyristoren), lijngecommuteerd	IGBT/MOSFET, zelf omgezet
Reactiesnelheid	Langzaam (lijnfrequentieafhankelijk, tientallen ms)	Snel (microseconden tot milliseconden)
Ingangsvermogen Factor	Typisch laag (0,5-0,8 achterblijvend)	Hoog (0,9–0,99 met controletechnieken)
Typisch Toepassingen	Groot synchrone motoren, walserijen, tractie	VFD's, hernieuwbaar energie, UPS, EV-schijven

Conclusie

Cycloconverters bieden directe AC-naar-AC-frequentieconversie, waardoor ze zeer geschikt zijn voor toepassingen met hoog vermogen die een nauwkeurige en continue regeling van de uitgangsfrequentie vereisen.Hun werking is afhankelijk van gecontroleerd schakelen en golfvormsegmentatie, ondersteund door belangrijke componenten zoals thyristors en convertorbruggen.Hoewel ze voordelen bieden zoals een efficiënte laagfrequente output en een hoge belastbaarheid, bieden ze ook uitdagingen zoals harmonische vervorming en complexe besturingsvereisten.
