FPGA versus microcontroller: belangrijkste verschillen die u moet weten

Wanneer u met PCB-ontwerp werkt, kiest u vaak tussen een FPGA en een microcontroller op basis van uw systeembehoeften.In dit artikel wordt uitgelegd wat ze allemaal zijn, hoe ze werken en wat de belangrijkste componenten ervan zijn.Je zult ook zien hoe hun systeemstructuren en programmeerbenaderingen verschillen.Door deze basisprincipes te begrijpen, kunt u beslissen welke het beste bij uw project past.

Catalogus

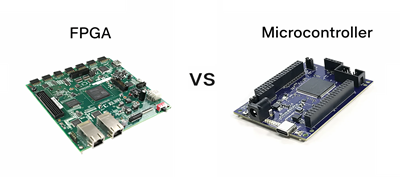

Figuur 1. Overzicht van FPGA versus microcontroller

Wat is een FPGA en een microcontroller?

Een FPGA (Field-Programmable Gate Array) is een type geïntegreerd circuit waarmee u digitale logica na productie kunt configureren.Het wordt veel gebruikt bij PCB-ontwerp wanneer aangepast hardwaregedrag nodig is, zoals het creëren van parallelle signaalverwerkingspaden of gespecialiseerde besturingslogica.In plaats van software-instructies uit te voeren, bouwt een FPGA hardwarecircuits op basis van uw ontwerp.Dit maakt het geschikt voor taken die nauwkeurige timing en flexibiliteit op hardwareniveau vereisen.In een PCB-systeem fungeert het als een programmeerbare logische kern die verbinding maakt met geheugen, sensoren en communicatie-interfaces.Gebruik FPGA-apparaten om aangepaste digitale systemen rechtstreeks op het bord te implementeren.

EEN microcontroller is een compact geïntegreerd circuit dat is ontworpen om geprogrammeerde instructies uit te voeren om elektronische systemen te besturen.Het bevat doorgaans een processor, geheugen en invoer/uitvoerinterfaces in één enkele chip, waardoor het ideaal is voor ingebedde PCB-toepassingen.Microcontrollers worden vaak gebruikt om ingangen te lezen, gegevens te verwerken en uitgangen zoals LED's, motoren of sensoren te besturen.Ze werken opeenvolgend en volgen een reeks instructies die in software zijn geschreven.Bij het PCB-ontwerp dienen ze als hoofdbesturingseenheid voor veel apparaten, van eenvoudige gadgets tot complexe systemen.Hun eenvoud en integratie maken ze tot een populaire keuze voor controlegerichte taken.

Componenten van FPGA en microcontroller

FPGA-componenten

• Logische blokken (configureerbare logische blokken - CLB's)

Dit zijn de kernbouweenheden van een FPGA die digitale bewerkingen uitvoeren.Elk logisch blok bevat opzoektabellen (LUT's), flip-flops en multiplexers.LUT's worden gebruikt om combinatorische logische functies te implementeren door waarheidstabellen op te slaan.Flip-flops bieden opslag voor sequentiële logica en timingcontrole.Samen zorgen deze elementen ervoor dat de FPGA aangepaste digitale circuits kan vormen.

• Programmeerbare verbindingen

Interconnects zijn routeringspaden die verschillende logische blokken binnen de FPGA met elkaar verbinden.Ze zorgen ervoor dat signalen tussen logische elementen kunnen reizen op basis van het geconfigureerde ontwerp.Deze verbindingen zijn flexibel en kunnen opnieuw worden geprogrammeerd om te passen bij verschillende circuitlay-outs.Het routeringsnetwerk zorgt ervoor dat signalen efficiënt de juiste bestemmingen bereiken.Deze structuur maakt het creëren van complexe circuits mogelijk zonder vaste bedrading.

• Invoer/uitvoer (I/O)-blokken

I/O-blokken verbinden de FPGA met externe componenten op de printplaat.Ze verzorgen de communicatie met apparaten zoals sensoren, geheugen en processors.Deze blokken ondersteunen verschillende spanningsniveaus en signaleringsstandaarden.Ze kunnen worden geconfigureerd als invoer-, uitvoer- of bidirectionele poorten.Deze flexibiliteit maakt een naadloze integratie met verschillende externe systemen mogelijk.

• Klokbeheereenheden

Klokbeheereenheden regelen de timing en synchronisatie binnen de FPGA.Ze genereren en distribueren kloksignalen naar verschillende delen van de chip.Deze eenheden kunnen fasevergrendelde lussen (PLL's) of vertragingsvergrendelde lussen (DLL's) bevatten.Ze helpen een stabiele timing te behouden voor een betrouwbare werking.Een goede klokcontrole zorgt voor een nauwkeurige gegevensverwerking in het hele ontwerp.

• Ingebouwde geheugenblokken (BRAM)

Dit zijn ingebouwde geheugeneenheden die worden gebruikt voor tijdelijke gegevensopslag.Ze bieden snelle toegang tot veelgebruikte gegevens binnen de FPGA.Blok-RAM kan in verschillende maten en modi worden geconfigureerd.Het ondersteunt buffering, caching en gegevensverwerkingstaken.Dit vermindert bij sommige ontwerpen de behoefte aan extern geheugen.

Componenten van microcontrollers

• Centrale verwerkingseenheid (CPU)

De CPU is de hoofdverwerkingseenheid die instructies uitvoert.Het voert rekenkundige, logische en besturingsbewerkingen uit.De CPU leest instructies uit het geheugen en verwerkt deze stap voor stap.Het beheert de gegevensstroom binnen het systeem.Dit maakt het de kerncontroller van de microcontroller.

• Geheugen (Flash, RAM, EEPROM)

Microcontrollers bevatten verschillende soorten geheugen voor het opslaan van code en gegevens.Flash-geheugen slaat het programma permanent op.RAM wordt gebruikt voor tijdelijke gegevens tijdens de uitvoering.EEPROM wordt gebruikt voor het opslaan van kleine hoeveelheden niet-vluchtige gegevens.Elk type speelt een specifieke rol in de werking van het systeem.Samen ondersteunen ze een betrouwbare gegevensverwerking.

• Timers en tellers

Timers en tellers worden gebruikt voor tijdgebaseerde bewerkingen.Ze helpen vertragingen te genereren, tijdsintervallen te meten en periodieke taken te controleren.Deze componenten zijn belangrijk voor functies zoals het genereren van PWM-signalen.Ze ondersteunen ook het tellen en plannen van evenementen.Dit maakt ze nuttig in besturings- en automatiseringssystemen.

• Invoer-/uitvoerpoorten (GPIO)

Dankzij GPIO-pinnen kan de microcontroller communiceren met externe apparaten.Afhankelijk van de toepassing kunnen ze als ingang of uitgang worden geconfigureerd.Deze poorten lezen signalen van sensoren of sturen signalen naar actuatoren.Ze ondersteunen digitale communicatie met andere componenten.GPIO's zijn goed voor systeemconnectiviteit.

• Communicatie-interfaces

Microcontrollers bevatten ingebouwde communicatiemodules zoals UART, SPI en I2C.Deze interfaces maken gegevensuitwisseling met andere apparaten mogelijk.Ze ondersteunen seriële communicatieprotocollen die vaak worden gebruikt in embedded systemen.Dit maakt verbinding met sensoren, displays en andere controllers mogelijk.Deze interfaces vereenvoudigen de systeemintegratie.

Blokdiagrammen van FPGA- en microcontrollersystemen

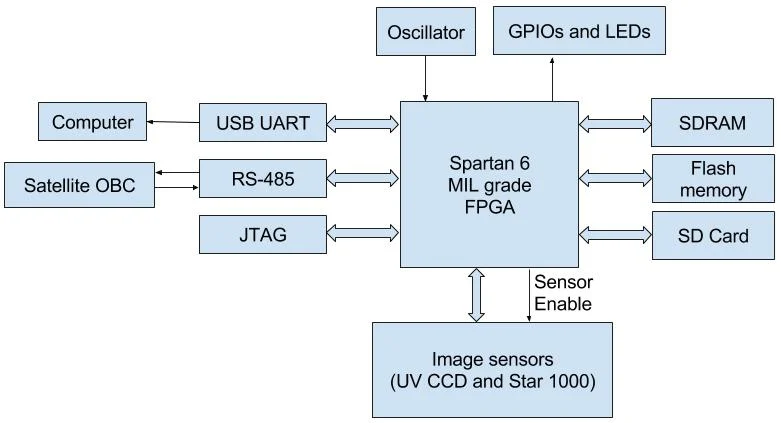

Figuur 2. FPGA-blokdiagram

Het FPGA-blokdiagram toont een centraal programmeerbaar apparaat dat via flexibele interfaces is verbonden met meerdere externe componenten.Het is doorgaans gekoppeld aan geheugenmodules zoals SDRAM en flash-opslag voor gegevensverwerking.Communicatie-interfaces zoals UART, RS-485 en JTAG maken interactie met externe systemen en foutopsporingstools mogelijk.Het diagram bevat ook ingangs-/uitgangsaansluitingen voor sensoren en stuursignalen.Een klokbron levert timingsignalen om een ​​gesynchroniseerde werking te garanderen.De structuur benadrukt hoe de FPGA fungeert als een centrale logische hub in het systeem.Het beheert de gegevensstroom tussen randapparatuur zonder vaste interne architectuur.

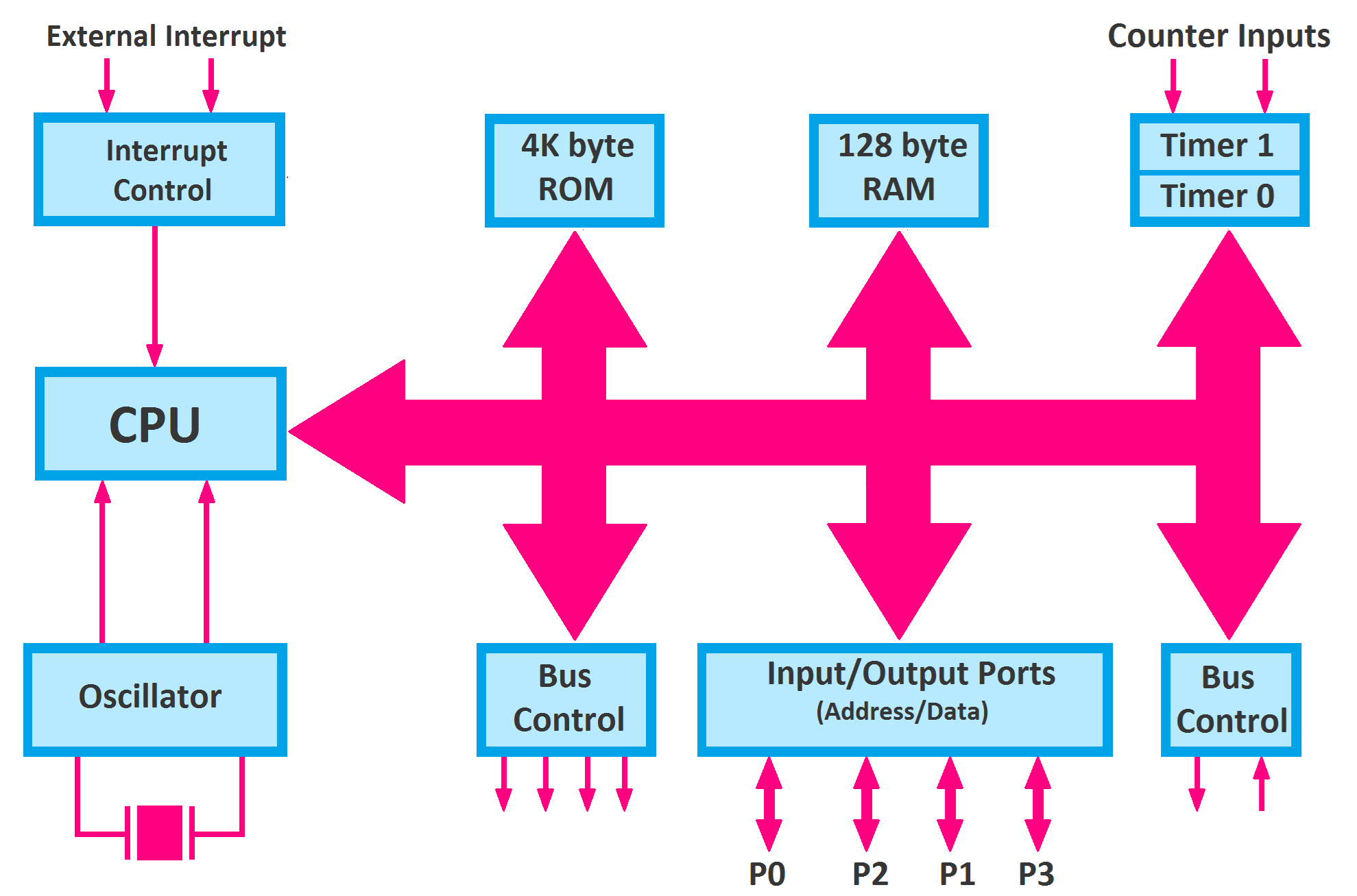

Figuur 3. Blokdiagram van de microcontroller

Het blokschema van de microcontroller toont een gecentraliseerde verwerkingseenheid die via een bussysteem is verbonden met het interne geheugen en randapparatuur.De CPU communiceert met ROM en RAM om instructies uit te voeren en op te slaan.Invoer-/uitvoerpoorten maken interactie met externe apparaten zoals sensoren en displays mogelijk.Timers en tellers verzorgen timinggerelateerde bewerkingen binnen het systeem.Een oscillator levert het kloksignaal dat de hele operatie aanstuurt.Interrupt control beheert de externe en interne gebeurtenisafhandeling.Deze structuur toont een compact en geïntegreerd systeem ontworpen voor besturingstaken.

Voor- en nadelen van FPGA

Voordelen	Nadelen
Zeer flexibel hardwareconfiguratie maakt een aangepast digitaal circuitontwerp mogelijk.	Complex ontwerp proces waarvoor hardwarebeschrijvingstalen nodig zijn.
Ondersteunt waar parallelle verwerking voor snelle bewerkingen.	Hogere kosten vergeleken met eenvoudiger ingebedde oplossingen.
Herprogrammeerbaar meerdere keren voor verschillende toepassingen.	Langer ontwikkelingstijd vanwege ontwerp en testen.
Kan omgaan complexe signaalverwerking en datataken.	Vereist gespecialiseerde tools en expertise.
Schaalbaar architectuur geschikt voor geavanceerde systemen.	Hogere macht verbruik in sommige ontwerpen.

Voor- en nadelen van microcontrollers

Voordelen	Nadelen
Lage kosten en algemeen verkrijgbaar voor vele toepassingen.	Beperkt verwerkingskracht voor complexe taken.
Eenvoudig te programmeren met behulp van gewone talen zoals C/C++.	Sequentieel uitvoering beperkt parallelle verwerking.
Geïntegreerd componenten verminderen de externe hardwarebehoeften.	Beperkt geheugen vergeleken met grotere systemen.
Laag vermogen verbruik geschikt voor draagbare apparaten.	Minder flexibel hardwareconfiguratie.
Snelle ontwikkeling cyclus voor embedded systemen.	Prestaties hangt af van een vaste architectuur.

Codevergelijking: FPGA versus microcontrollerprogrammering

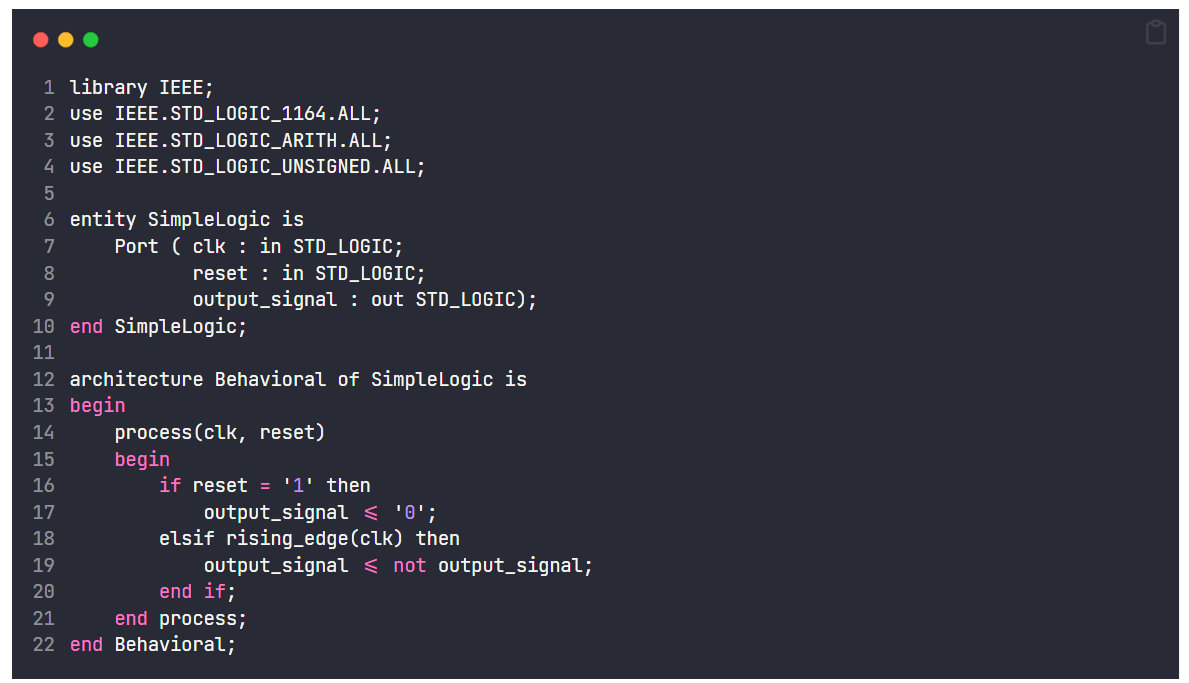

Het FPGA-codevoorbeeld gebruikt een hardwarebeschrijvingstaal zoals VHDL om circuitgedrag te definiëren.In plaats van instructies te schrijven, beschrijft de code hoe signalen veranderen en op elkaar inwerken.Het definieert ingangen, uitgangen en hoe het systeem reageert op kloksignalen.De structuur omvat entiteiten en architecturen om het ontwerp te organiseren.Een procesblok bepaalt hoe signalen worden bijgewerkt op basis van gebeurtenissen zoals klokflanken.Deze aanpak modelleert hardwaregedrag rechtstreeks in plaats van opeenvolgende opdrachten uit te voeren.Het maakt het mogelijk om aangepaste digitale logica binnen de FPGA te creëren.

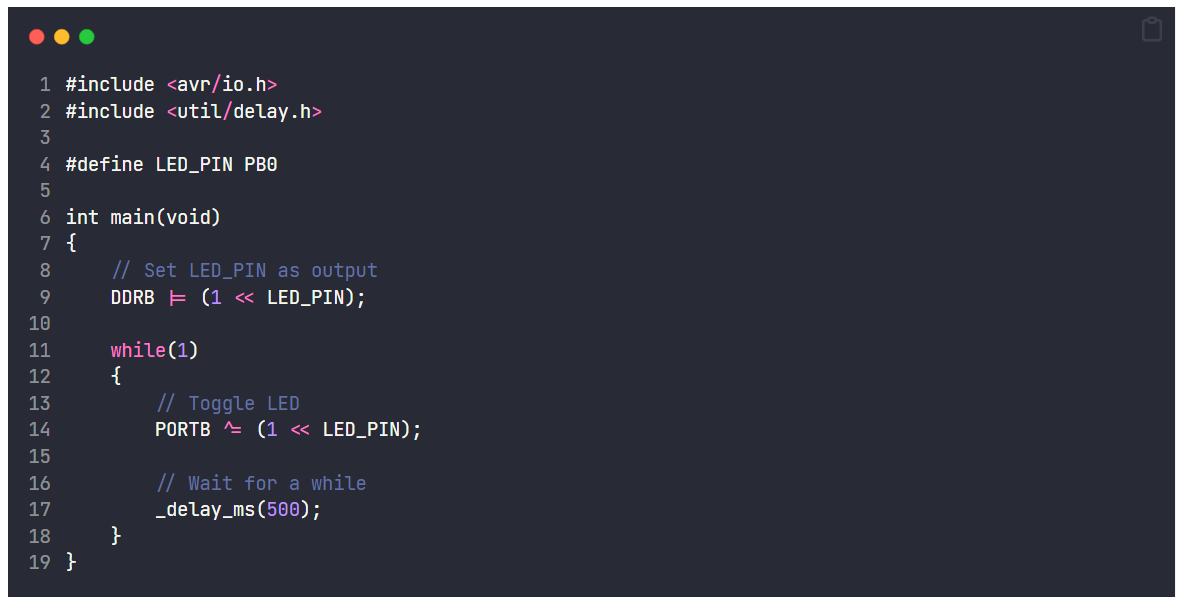

Het codevoorbeeld van de microcontroller gebruikt een programmeertaal zoals C om instructies stap voor stap uit te voeren.Het begint met het opzetten van hardwareregisters en het definiëren van pinconfiguraties.De hoofdfunctie is continu actief en voert taken in een lus uit.Instructies regelen uitgangen, zoals het in- en uitschakelen van een LED.Delay-functies worden gebruikt om timing-effecten te creëren.Deze aanpak volgt een sequentieel uitvoeringsmodel.Het is eenvoudig en wordt veel gebruikt voor het programmeren van embedded systemen.

Toepassingen van FPGA en microcontrollers

1. Industriële automatiseringssystemen

FPGA's worden gebruikt voor besturing en signaalverwerking in industriële machines.Ze verwerken snelle gegevens en nauwkeurige timingvereisten.Microcontrollers beheren sensoren, motoren en besturingslogica in automatiseringssystemen.Samen maken ze een betrouwbare en efficiënte bedrijfsvoering mogelijk.Deze combinatie verbetert de systeemprestaties en controle.

2. Consumentenelektronica

Microcontrollers worden veel gebruikt in apparaten zoals wasmachines, tv's en afstandsbedieningen.Ze beheren gebruikersinvoer en systeemfuncties efficiënt.FPGA's worden gebruikt in geavanceerde apparaten die snelle gegevensverwerking vereisen, zoals videoverwerkingseenheden.Deze toepassingen profiteren van compacte en efficiënte ontwerpen.Beide technologieën ondersteunen moderne elektronische producten.

3. Communicatiesystemen

FPGA's worden gebruikt in netwerkapparatuur voor dataroutering en signaalverwerking.Ze ondersteunen snelle communicatieprotocollen.Microcontrollers verzorgen de besturings- en bewakingsfuncties in communicatieapparatuur.Deze rollen zorgen voor een stabiele en efficiënte gegevensoverdracht.Dit is belangrijk in de moderne communicatie-infrastructuur.

4. Medische hulpmiddelen

Microcontrollers regelen functies in apparaten zoals hartmonitors en infuuspompen.Ze zorgen voor een betrouwbare en energiezuinige werking.FPGA's worden gebruikt in beeldvormingssystemen voor snelle gegevensverwerking.Deze toepassingen vereisen nauwkeurigheid en betrouwbaarheid.Beide technologieën ondersteunen gezondheidszorgsystemen.

5. Automobielsystemen

Microcontrollers beheren motorregeleenheden, sensoren en veiligheidssystemen.Ze zorgen voor een efficiënte werking van het voertuig.FPGA's worden gebruikt in geavanceerde rijhulpsystemen voor gegevensverwerking.Deze systemen verbeteren de veiligheid en prestaties.Auto-elektronica is sterk afhankelijk van beide technologieën.

6. Lucht- en ruimtevaart en defensie

FPGA's worden gebruikt voor snelle gegevensverwerking en veilige communicatiesystemen.Ze ondersteunen complexe signaalanalyse- en besturingstaken.Microcontrollers verzorgen de monitoring- en besturingsfuncties in embedded systemen.Deze toepassingen vereisen een hoge betrouwbaarheid en precisie.Beide technologieën spelen een sleutelrol in missiekritieke systemen.

FPGA versus microcontroller versus CPLD

Kenmerken	FPGA	Microcontroller	CPLD
Logische bronnen	~10K tot >10M logische poorten (of LUT's)	Niet van toepassing (CPU-gebaseerd)	~1K tot ~100K poorten
Kloksnelheid	~50 MHz tot 500+ MHz (ontwerpafhankelijk)	~1 MHz tot 600 MHz (typische MCU's)	~50 MHz tot 200 MHz
Verwerkingsstijl	Echte parallel hardware-uitvoering	Sequentieel uitvoering van instructies	Beperkte parallel logica
Configuratie Methode	SRAM/Flash-gebaseerd bitstream geladen bij het opstarten	Firmware opgeslagen in Flash-geheugen	Niet-vluchtig configuratie (EEPROM/Flash)
Programmering Taal	VHDL, Verilog (HDL)	C, C++, Assemblage	VHDL, Verilog
Intern geheugen	Blok-RAM: ~10 KB tot enkele MB	Flits: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Zeer beperkt (equivalent van enkele KB)
I/O-pinnen	~50 tot 1000+ configureerbare I/O's	~6 tot 200 GPIO pinnen	~30 tot 500 I/O's
Macht Verbruik	~1 W tot 10+ W (afhankelijk van maat/uitvoering)	~1 mW tot 500 mW	~10 mW tot 1 W
Opstarttijd	ms naar seconden (vereist configuratiebelasting)	µs naar ms (direct vanuit Flash)	Direct (niet-vluchtig)
Ontwerpinvoer	Hardware-circuit definitie	Softwareprogramma ontwikkeling	Logisch ontwerp (eenvoudiger dan FPGA)
Extern Componenten	Vaak vereist extern geheugen (DDR, Flash)	Minimaal (meestal zelfstandig)	Minimaal extern componenten
Herconfiguratie	Volledig herprogrammeerbare, onbeperkte cycli	Herprogrammeerbaar firmware	Herprogrammeerbaar maar beperkte omvang
Typisch gebruik Schaal	Hoge complexiteit digitale systemen	Klein tot middelgroot ingebedde systemen	Kleine controle en interfacelogica
Ontwikkeling Cyclus	Weken tot maanden	Dagen tot weken	Dagen tot weken

Conclusie

FPGA's en microcontrollers verschillen voornamelijk in de manier waarop ze gegevens verwerken, waarbij FPGA's parallelle hardwaregebaseerde uitvoering bieden en microcontrollers afhankelijk zijn van sequentiële softwarecontrole.Hun interne componenten, systeemstructuren en programmeermethoden weerspiegelen deze verschillen, waardoor ze allemaal geschikt zijn voor specifieke toepassingen.FPGA's blinken uit in snelle, aanpasbare logische taken, terwijl microcontrollers ideaal zijn voor besturingsgerichte en kostenefficiënte ontwerpen.Samen spelen ze een belangrijke rol in sectoren zoals automatisering, communicatie, auto-industrie en gezondheidszorgsystemen.
