Volledige gids voor optocouplers voor beginners

Wanneer u met elektronische circuits werkt, moet u vaak signalen overdragen terwijl u de onderdelen veilig geïsoleerd houdt.In dit artikel wordt uitgelegd wat een optocoupler is, hoe deze werkt met behulp van licht en welke componenten erin zitten.U leert ook over het symbool, de pinconfiguratie, de verschillende typen en de belangrijkste specificaties.Daarnaast behandelt het de voordelen, beperkingen, algemene toepassingen en hoe het zich verhoudt tot relais en transformatoren.

Catalogus

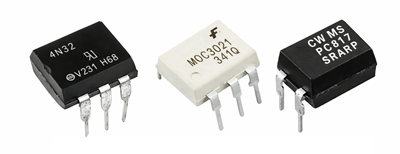

Figuur 1. Optocoupler

Wat is een optocoupler?

Een optocoupler, ook wel opto-isolator genoemd, is een elektronische component die wordt gebruikt om signalen tussen twee circuits over te dragen en ze elektrisch geïsoleerd te houden.Het gebruikt licht om informatie door te geven, waardoor een directe elektrische verbinding tussen de invoer- en uitvoerzijde wordt voorkomen.Deze isolatie helpt gevoelige componenten te beschermen tegen spanningspieken, ruis en aardlussen.Optocouplers worden veel gebruikt in vermogenselektronica, besturingssystemen en communicatie-interfaces.

Het belangrijkste doel van een optocoupler is het waarborgen van de veiligheid en signaalintegriteit in elektronische ontwerpen.Door hoogspannings- en laagspanningscircuits te scheiden, vermindert het risico op schade en interferentie.Het verbetert ook de systeembetrouwbaarheid door ongewenste stroomstroming tussen circuits te voorkomen.In moderne PCB-ontwerpen zijn optocouplers ideaal voor het bereiken van een veilige en stabiele signaaloverdracht.

Structuur van een optocoupler

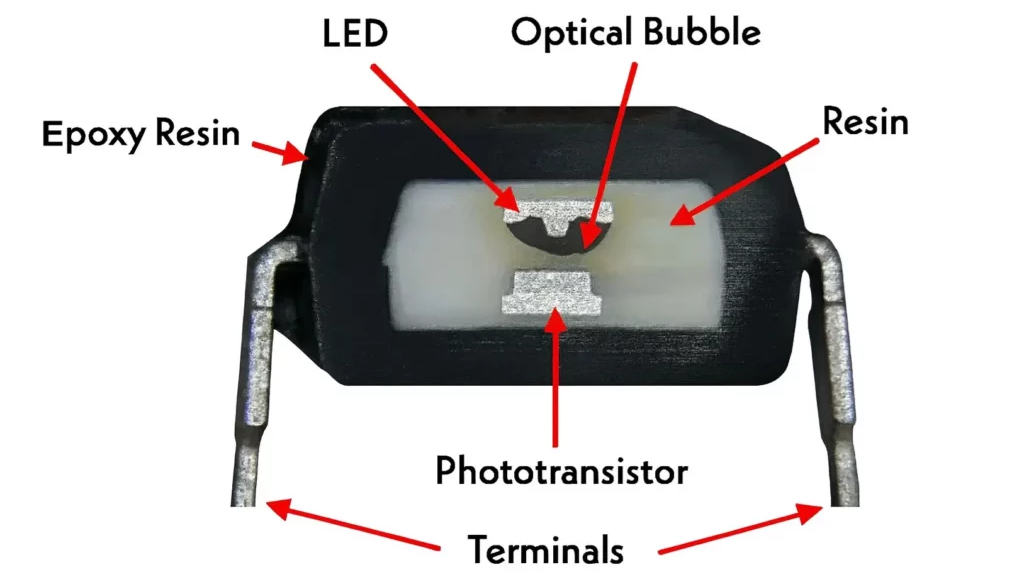

Figuur 2. Interne structuur van een optocoupler

• LED (lichtgevende diode)

De LED is de component aan de ingangszijde die licht produceert wanneer er stroom doorheen vloeit.Het is meestal gemaakt van infrarood emitterend halfgeleidermateriaal voor een efficiënte signaaloverdracht.De LED is zo geplaatst dat deze direct naar de fotodetector in de verpakking is gericht.De belangrijkste rol is het omzetten van elektrische ingangssignalen in lichtenergie.

• Fototransistor (fotodetector)

De fototransistor wordt aan de uitgangszijde geplaatst en detecteert het door de LED uitgezonden licht.Het zet het ontvangen licht om in een elektrisch signaal.Deze component is gevoelig voor de lichtintensiteit, die het uitgangsgedrag regelt.Het wordt vaak gebruikt vanwege de goede balans tussen gevoeligheid en eenvoud.

• Optische bel/lichtpad

De optische ruimte tussen de LED en de fotodetector zorgt ervoor dat licht zich kan voortbewegen zonder elektrisch contact.Dit gebied zorgt voor volledige elektrische isolatie tussen de twee zijden.Het is zorgvuldig ontworpen om de efficiëntie van de lichttransmissie te maximaliseren.Het duidelijke pad zorgt voor een stabiele en nauwkeurige signaaloverdracht.

• Epoxyhars (inkapseling)

De interne componenten zijn ingesloten in epoxyhars om ze te beschermen tegen vocht, stof en mechanische schade.Dit materiaal helpt ook de optische helderheid te behouden voor een efficiënte lichttransmissie.Het biedt structurele stabiliteit aan het apparaat.De hars zorgt voor langdurige betrouwbaarheid in verschillende omgevingen.

• Terminals (pinnen)

De klemmen bieden externe elektrische verbindingen naar de in- en uitgangszijde.Elke pin is toegewezen aan LED-ingang of fotodetectoruitgang.Ze zijn zo ingericht dat de isolatieafstand behouden blijft.Deze pinnen maken een eenvoudige integratie in PCB-circuits mogelijk.

Hoe werkt een optocoupler?

Figuur 3. Werkingsprincipe van de optocoupler

Een optocoupler werkt door een elektrisch signaal om te zetten in licht en vervolgens weer in een elektrisch signaal.Wanneer er spanning op de ingangszijde wordt gezet, vloeit er stroom door de LED, waardoor deze licht uitstraalt.Dit licht reist door de interne opening zonder enige directe elektrische verbinding.De hoeveelheid geproduceerd licht is afhankelijk van de sterkte van het ingangssignaal.Dit proces zorgt voor een veilige signaaloverdracht tussen geïsoleerde circuits.

Aan de uitgangszijde neemt de fotodetector het binnenkomende licht waar en reageert door een overeenkomstig elektrisch signaal te genereren.Dit uitgangssignaal kan vervolgens een ander circuit besturen, zoals het schakelen van een belasting of het verzenden van logische gegevens.Omdat de verbinding optisch is in plaats van elektrisch, kunnen ruis en hoogspanning niet passeren.Dit maakt de optocoupler ideaal voor bescherming en signaalisolatie.De algehele werking is eenvoudig, betrouwbaar en wordt veel gebruikt in elektronische systemen.

Optocoupler-symbool en pinconfiguratie

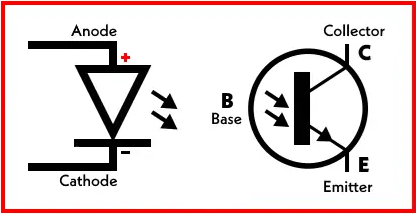

Figuur 4. Optocoupler-symbool en pinconfiguratie

Pinnr.	Pin-naam	Functie
1	Anode (A)	Ontvangt positieve ingangsspanning voor de LED
2	Kathode (K)	Voltooit de LED-ingangscircuit
3	NC (nr Verbinding)	Niet intern aangesloten, gereserveerd of ongebruikt
4	Zender (E)	Uitgangsterminal van fototransistor
5	Verzamelaar (C)	Hoofduitgang controle terminal
6	Basis (B)	Optionele bediening van fototransistorversterking

Soorten optocouplers

Optocouplers worden geclassificeerd op basis van het type uitvoerapparaat dat wordt gebruikt voor signaaldetectie.

Fototransistor optocoupler

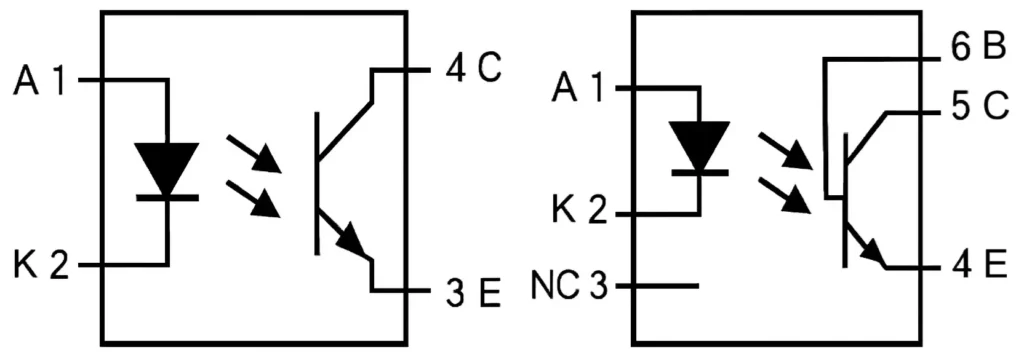

Figuur 5. Fototransistor-optocoupler

Een fototransistor-optocoupler is een type optocoupler die een fototransistor als uitvoerapparaat gebruikt.Het zet het licht van de interne LED om in een gecontroleerd elektrisch uitgangssignaal.De fototransistor fungeert als een schakelaar die wordt ingeschakeld wanneer er licht op valt.Dit type wordt veel gebruikt omdat het een goede gevoeligheid en een eenvoudig circuitontwerp biedt.Het is geschikt voor algemene signaalisolatie- en schakeltaken.De structuur toont doorgaans de LED uitgelijnd met een transistor in de behuizing.Vanwege de balans tussen snelheid en versterking wordt het vaak gebruikt in microcontroller-interfaces en regelcircuits met laag vermogen.

Fotodiode optocoupler

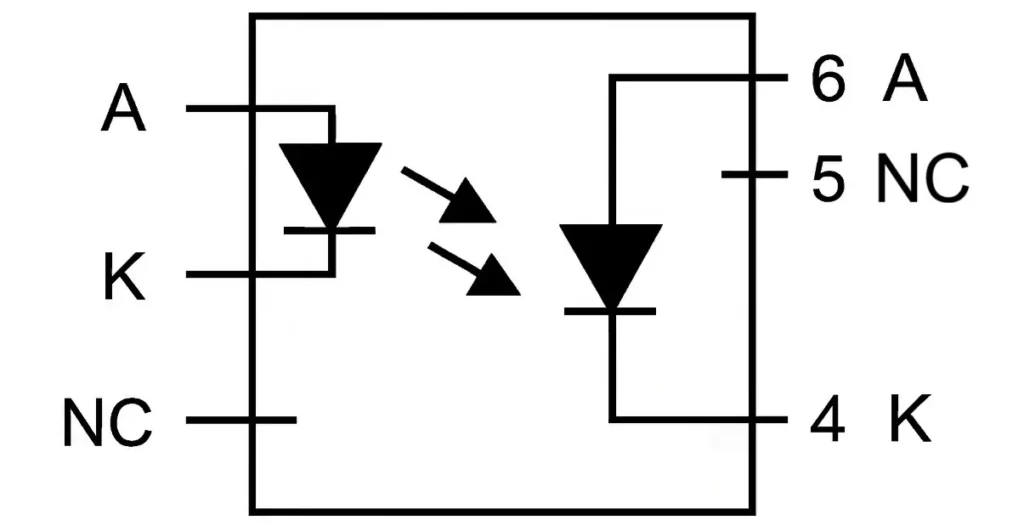

Figuur 6. Fotodiode-optocoupler

Een fotodiode-optocoupler gebruikt een fotodiode als uitgangssensorelement.Het zet binnenkomend licht om in stroom met een zeer snelle responstijd.Dit type is ontworpen voor snelle signaaloverdracht en nauwkeurige timingtoepassingen.De fotodiode reageert snel op lichtveranderingen, waardoor hij ideaal is voor digitale communicatiesignalen.Het vereist meestal extra versterking voor sterkere uitgangssignalen.De interne lay-out toont een diode die is uitgelijnd met de lichtbron.Het belangrijkste voordeel is snelheid in plaats van een hoge uitgangsversterking.

Foto-Triac-optocoupler

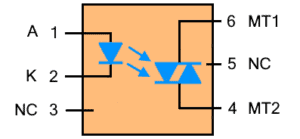

Figuur 7. Foto-Triac-optocoupler

Een foto-triac-optocoupler is een optocoupler die een triac gebruikt als uitvoerapparaat voor AC-regeling.Het zet lichtsignalen om in schakelacties voor wisselstroombelastingen.Wanneer de interne LED wordt geactiveerd, wordt de triac getriggerd om stroom te geleiden.Hierdoor kan het apparaten zoals lampen, motoren en verwarmingstoestellen besturen.De structuur toont typisch een lichtbron die een triac-eindtrap aandrijft.Het wordt veel gebruikt in AC-schakel- en dimtoepassingen.Dit type is belangrijk voor het isoleren van laagspanningsregelcircuits van hoogspanningswisselstroomsystemen.

Photodarlington optocoupler

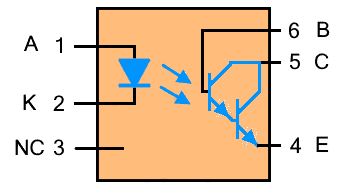

Figuur 8. Photodarlington-optocoupler

Een photodarlington-optocoupler gebruikt een Darlington-transistorpaar als uitgangsapparaat.Het biedt een hogere stroomversterking vergeleken met een standaard fototransistor.Hierdoor kan het zwakke lichtsignalen versterken tot sterkere elektrische uitgangen.De interne configuratie toont doorgaans twee transistors die zijn aangesloten om de gevoeligheid te vergroten.Het is nuttig in toepassingen waar een hogere uitgangsstroom vereist is.Het werkt echter langzamer dan standaard fototransistortypen.Dit ontwerp wordt vaak gebruikt in signaalversterking en regelcircuits.

Foto-SCR-optocoupler

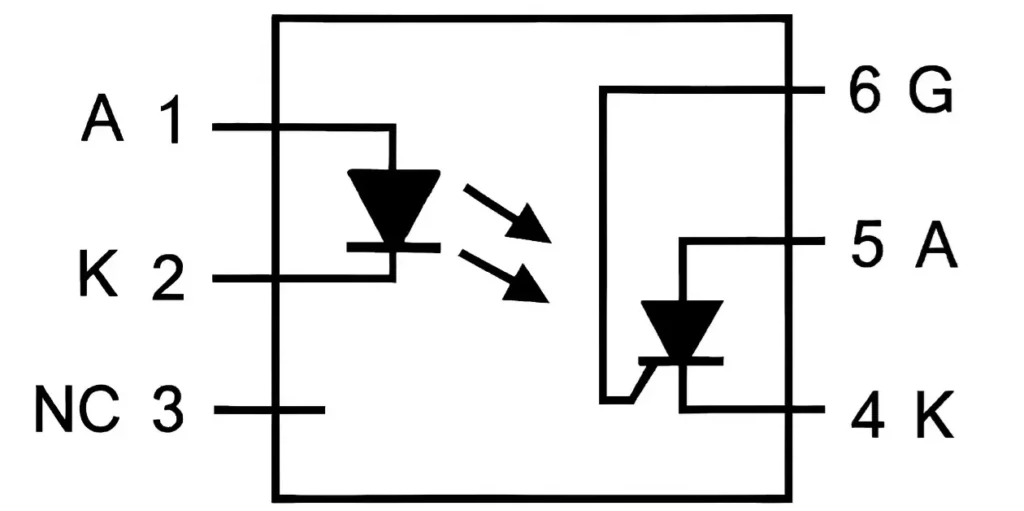

Figuur 9. Foto-SCR-optocoupler

Een foto-SCR-optocoupler gebruikt een siliciumgestuurde gelijkrichter (SCR) als uitgangsapparaat.Het zet licht om in een vergrendelende elektrische schakelactie.Eenmaal geactiveerd door licht, blijft de SCR ingeschakeld totdat de stroom onder een bepaald niveau zakt.Dit maakt hem geschikt voor gecontroleerde gelijkricht- en vermogensregelcircuits.De interne structuur toont een door licht aangedreven SCR-element.Het wordt vaak gebruikt in trigger- en beveiligingscircuits.Dit type is ideaal voor toepassingen die een stabiel en duurzaam schakelgedrag vereisen.

Specificaties van optocoupler

Parameter	Typisch bereik / Waarde
Huidige overdracht Verhouding (CTR)	50% tot 600% (bij ALS = 5 mA)
Isolatie Spanning	2,5 kV tot 5 kV RMS
Voorwaartse spanning (LED)	1,1 V tot 1,4 V
Voorwaartse stroom (ALS)	5 mA tot 20 mA (max. tot 50 mA)
Uitgangsstroom	1 mA tot 50 mA
Schakelsnelheid	3 µs tot 20 µs
Stijg tijd	2 µs tot 10 µs
Herfst tijd	2 µs tot 15 µs
Voortplanting Vertraging	2 µs tot 15 µs
Macht Dissipatie	70 mW tot 200 mW
Bedrijfstemperatuur	-40°C tot +85°C
Opslag Temperatuur	-55°C tot +125°C
Invoer Capaciteit	30 pF tot 100 pF
Uitvoer Capaciteit	5 pF tot 15 pF
Isolatie Weerstand	≥ 10⁹Ω (typisch 10¹¹ Ω)

Voor- en nadelen van optocouplers

Voordelen van optocouplers

• Biedt sterke elektrische isolatie

• Beschermt circuits tegen hoge spanningspieken

• Vermindert elektrische ruis en interferentie

• Compact en eenvoudig te integreren

• Geen mechanische slijtage of bewegende delen

• Verbetert de veiligheid en betrouwbaarheid van het systeem

Beperkingen van optocouplers

• Beperkte stroomverwerkingscapaciteit

• Langzamer dan directe elektrische verbindingen

• CTR varieert afhankelijk van de temperatuur en veroudering

• Vereist een goede ingangsstroomregeling

• Niet geschikt voor zeer hoge vermogensbelastingen

• Het uitgangssignaal heeft mogelijk versterking nodig

Gemeenschappelijke toepassingen van optocouplers

Optocouplers worden veel gebruikt in elektronische systemen waar isolatie en signaalcontrole vereist zijn.

1. Isolatie van de voeding

Optocouplers worden gebruikt in schakelende voedingen om hoogspannings- en laagspanningssecties te scheiden.Ze helpen bij het reguleren van de uitgangsspanning terwijl de veiligheid behouden blijft.Dit voorkomt schade aan stuurcircuits.Het zorgt ook voor een stabiele werking in stroomconversiesystemen.

2. Microcontroller-interface

Ze zorgen ervoor dat microcontrollers veilig kunnen communiceren met hoogspanningsapparaten.Dit beschermt gevoelige logische circuits tegen elektrische spanning.Het zorgt ook voor een betrouwbare signaalcommunicatie.Optocouplers worden vaak gebruikt in embedded systemen.

3. Wisselstroombelasting schakelen

Optocouplers besturen AC-apparaten zoals lampen en motoren.Ze zorgen voor een veilige isolatie tussen stuursignalen en stroomcircuits.Dit verbetert de veiligheid en duurzaamheid van het systeem.Ze worden vaak gebruikt in domotica en industriële besturing.

4. Signaalisolatie in communicatie

Ze isoleren communicatielijnen om ruisinterferentie te voorkomen.Dit verbetert de signaalhelderheid en de nauwkeurigheid van de gegevens.Het is nuttig in industriële communicatiesystemen.Isolatie zorgt voor een stabiele gegevensoverdracht.

5. Motorbesturingscircuits

Optocouplers worden gebruikt in motordrivers om besturings- en vermogenssecties te isoleren.Dit beschermt de besturingselektronica tegen spanningspieken.Het verbetert ook de betrouwbaarheid van het systeem.Ze worden veel gebruikt in automatiseringssystemen.

6. Veiligheid van medische apparatuur

Ze garanderen de patiëntveiligheid door gevoelige circuits te isoleren.Dit voorkomt elektrische lekkage en gevaren.Optocouplers zijn nuttig in apparaten van medische kwaliteit.Ze helpen voldoen aan strenge veiligheidsnormen.

Optocoupler versus relais versus transformator

Kenmerken	Optokoppelaar	relais	Transformator
Isolatie Spanning	2,5–5 kV RMS	1–10 kV (contact kloof)	2–15 kV RMS
Schakelmethode	LED+ fotodetector	Elektromagnetisch contacten	Magnetisch inductie
Schakelsnelheid	1–20 µs	5–15 ms	Geen overstap (continu)
Fysieke grootte	~4–10 mm (DIP/SMD)	~10–40 mm	~ 20–100 mm
Bedrijfsgeluid	0 dB (stil)	40–60 dB (klik geluid)	0 dB (stil)
Levensduur	>100.000 uur	10⁵–10⁷ cycli	>100.000 uur
Laadvermogen	10–50 mA typisch	1–30 A	0,1–1000+ VA
Invoer Vereiste	5–20 mA (LED rijden)	5–24 V-spoel, 10–100 mA	AC-spanningsingang
Uitvoer Vermogen	Signaal met laag vermogen	Hoog vermogen schakelen	AC-spanning overdracht
Onderhoud	Geen	Contactslijtage vervanging	Geen
Efficiëntie	70-90%	80-90%	90–98%
EMI-immuniteit	>10 kV/µs CMTI	Matig	Hoog (afhankelijk van ontwerp)
Schakelen Frequentie	Tot 100 kHz	<100 Hz	50–60 Hz typisch
Typisch gebruiksscenario	Signaal isolatie, logische interface	Vermogensregeling, het schakelen van belastingen	Spanning conversie, isolatie

Conclusie

Optocouplers spelen een belangrijke rol in elektronisch ontwerp door elektrische isolatie te bieden, ruis te verminderen en gevoelige circuits te beschermen tegen hoge spanning.Hun werking is afhankelijk van een intern LED- en lichtgevoelig uitvoerapparaat, waarbij verschillende typen beschikbaar zijn voor schakelen, signaalisolatie, versterking en AC-regeling.Bij het selecteren van de juiste optocoupler voor een circuit moet rekening worden gehouden met de belangrijkste prestatiefactoren, voordelen en beperkingen.Vanwege hun veiligheid, compacte formaat en betrouwbaarheid worden ze veel gebruikt in voedingen, besturingssystemen, communicatie-interfaces, motoraansturingen en medische apparatuur.
