Bevestigingsmethoden voor koellichamen voor PCB's en selectiegids

Met koellichamen kunt u de warmte in het PCB-ontwerp onder controle houden en ervoor zorgen dat uw elektronische componenten veilig blijven werken.In dit artikel leert u wat een koellichaam is, waarom de manier waarop u deze bevestigt belangrijk is en hoe verschillende montagemethoden werken.Je onderzoekt ook de belangrijkste soorten bevestigingsmethoden die in PCB's worden gebruikt.Door deze te begrijpen, kunt u uw ontwerp verbeteren en problemen met oververhitting voorkomen.

Catalogus

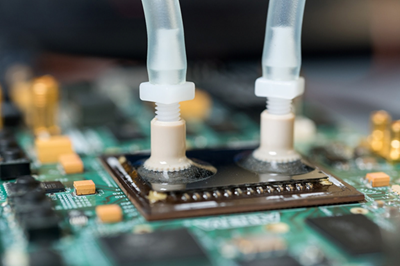

Figuur 1. PCB-koellichaam

Wat is een koellichaam in PCB-ontwerp?

Een koellichaam is een metalen onderdeel, meestal gemaakt van aluminium of koper, dat helpt de warmte van elektronische onderdelen op een PCB te verwijderen.Het werkt door warmte van een apparaat, zoals een IC of transistor, te absorberen en deze in de omringende lucht te verspreiden.Dit proces houdt de temperatuur van het onderdeel binnen een veilig bereik en voorkomt oververhitting.Koellichamen zijn belangrijk in circuits met hoog vermogen, waar de opbouw van warmte de prestaties kan verminderen of onderdelen kan beschadigen.Simpel gezegd fungeert een koellichaam als een koelpad dat de levensduur van elektronische apparaten beschermt en verbetert.

Waarom zijn bevestigingsmethoden voor koellichamen belangrijk?

De manier waarop een koellichaam op een PCB is bevestigd, heeft rechtstreeks invloed op hoe goed de warmte van het onderdeel wordt afgevoerd.Een goede bevestiging zorgt voor een sterk thermisch contact, waardoor warmte efficiënt van het apparaat naar het koellichaam kan worden verplaatst.Een slechte bevestiging kan luchtspleten veroorzaken, die de koelprestaties verminderen en tot oververhitting leiden.De bevestigingsmethode heeft ook invloed op de mechanische stabiliteit, vooral in omgevingen met trillingen of beweging.Bovendien heeft dit invloed op de betrouwbaarheid op de lange termijn, omdat zwakke bevestigingen na verloop van tijd kunnen loskomen.Een goede bevestiging ondersteunt consistente druk en contact, wat de thermische efficiëntie verbetert.Over het algemeen is het kiezen van de juiste methode goed voor zowel de prestaties als de duurzaamheid bij het PCB-ontwerp.

Soorten koellichaambevestigingsmethoden voor PCB's

Thermische tape (zelfklevende pads)

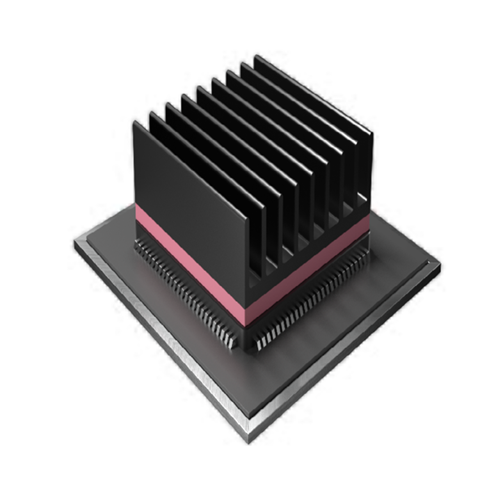

Figuur 2. Thermische tape

Thermische tape is een dubbelzijdig klevend kussen dat is ontworpen om een koellichaam rechtstreeks op een onderdeel te bevestigen en tegelijkertijd de warmte over te dragen.Het werkt door kleine luchtspleten tussen oppervlakken op te vullen, waardoor het thermische contact wordt verbeterd zonder dat er schroeven of clips nodig zijn.Deze methode is heel gemakkelijk te gebruiken, omdat je de pad alleen maar hoeft af te pellen en op het oppervlak te plakken.Het wordt vaak gebruikt in elektronica met laag vermogen, waar de warmteontwikkeling matig is.Thermische tape zorgt ook voor elektrische isolatie, wat handig kan zijn in gevoelige circuits.De hechtsterkte en thermische prestaties zijn echter beperkt vergeleken met meer geavanceerde methoden.Zoals weergegeven in de afbeelding, ontstaat er een eenvoudige en schone verbinding tussen het koellichaam en de chip.

Thermische lijm (epoxy)

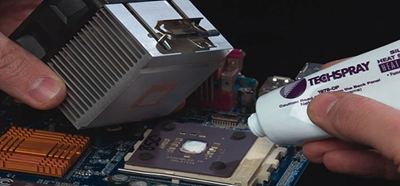

Figuur 3. Thermische lijm

Thermische lijm is een soort lijm die een koellichaam permanent aan een component hecht, terwijl de warmte efficiënt wordt doorgelaten.Het is meestal gemaakt van epoxy gemengd met thermisch geleidende materialen om de warmteoverdracht te verbeteren.Eenmaal aangebracht en uitgehard, vormt het een sterke en duurzame verbinding waarvoor geen extra hardware nodig is.Deze methode is nuttig bij ontwerpen waar de ruimte beperkt is of waar mechanische bevestigingsmiddelen niet praktisch zijn.Het biedt ook een betere thermische geleidbaarheid dan eenvoudige zelfklevende pads.Het is echter moeilijk te verwijderen als het eenmaal is uitgehard, wat reparaties of nabewerking lastig kan maken.De afbeelding laat zien hoe lijm rechtstreeks op het chipoppervlak wordt aangebracht voordat het koellichaam wordt geplaatst.

Mechanische bevestigingsmiddelen (schroeven en afstandhouders)

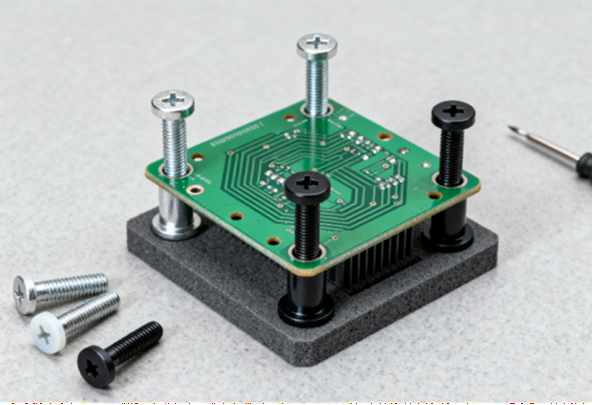

Figuur 4. Schroeven en afstandhouders

Mechanische bevestigingsmiddelen gebruiken schroeven, bouten of afstandhouders om een ​​koellichaam veilig aan een PCB of component te bevestigen.Deze methode biedt sterke fysieke ondersteuning en onderhoudt stevig contact tussen oppervlakken voor een efficiënte warmteoverdracht.Het wordt veel gebruikt in toepassingen met hoog vermogen waar stabiliteit en duurzaamheid belangrijk zijn.Bevestigingsmiddelen maken gecontroleerde druk mogelijk, wat de thermische prestaties helpt verbeteren door de luchtspleten te verkleinen.Ze maken het ook gemakkelijker om koellichamen tijdens onderhoud te verwijderen en te vervangen.Deze methode vereist echter extra ruimte en PCB-gaten voor montage.Zoals te zien is in de afbeelding, houden hardwarecomponenten het koellichaam stevig op zijn plaats boven het bord.

Veerclips en Z-clips

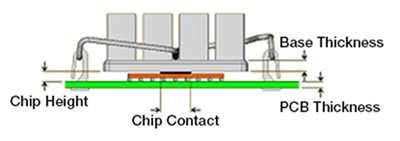

Figuur 5. Veerklemmen

Veerclips en Z-clips zijn metalen bevestigingen die spanning gebruiken om een koellichaam stevig tegen een onderdeel te houden.Ze passen een consistente druk toe, wat het thermische contact verbetert en de warmteoverdracht efficiënter maakt.Deze methode wordt vaak gebruikt in toepassingen waarbij het koellichaam eenvoudig moet worden verwijderd of vervangen.Er zijn geen lijmen nodig, waardoor het geschikt is voor herbruikbare ontwerpen.De clips zijn meestal ontworpen voor specifieke PCB-indelingen of montagepunten.Hoewel ze goede prestaties leveren, kan het zijn dat ze tijdens de installatie zorgvuldig moeten worden uitgelijnd.De afbeelding illustreert hoe clips het koellichaam op het componentoppervlak drukken.

Push Pins en bevestigingsmiddelen

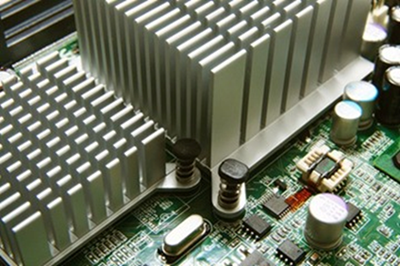

Figuur 6. Push-pinnen

Push-pins en retentiebevestigingen zijn veerbelaste componenten die een koellichaam door gaten in de printplaat bevestigen.Ze zijn ontworpen voor een snelle installatie en zorgen voor een consistente druk over het contactoppervlak.Deze methode wordt vaak gebruikt bij massaproductie omdat deze snel en eenvoudig te monteren is.De ingebouwde veer zorgt voor een goed contact, zelfs bij lichte bewegingen of trillingen.Het zorgt er ook voor dat het gemakkelijk kan worden verwijderd als dat nodig is voor onderhoud.Het vereist echter een nauwkeurige plaatsing van de gaten in het PCB-ontwerp.De afbeelding laat zien hoe deze bevestigingsmiddelen het koellichaam stevig op de plaat vergrendelen.

Direct bevestigde (gesoldeerde) koellichamen

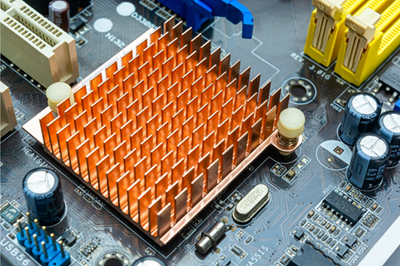

Figuur 7. Gesoldeerd koellichaam

Direct aangesloten koellichamen worden gemonteerd door ze rechtstreeks op de printplaat of componentpads te solderen.Deze werkwijze creëert een compacte en geïntegreerde oplossing met minimale extra hardware.Het wordt vaak gebruikt in kleine elektronische apparaten waar de ruimte beperkt is.De soldeerverbinding zorgt voor een stabiele en permanente bevestiging.Het maakt ook een efficiënte warmteoverdracht mogelijk door direct contact met de printplaat.Het vereist echter nauwkeurige productieprocessen en is na installatie niet eenvoudig aan te passen.De afbeelding laat zien hoe het koellichaam rechtstreeks in de plaatstructuur is geïntegreerd.

Vergelijking van bevestigingsmethoden voor koellichamen

Bijlage Methode	Thermische tape (zelfklevende pads)	Thermische lijm (Epoxy)	Mechanisch Bevestigingsmiddelen (schroeven en afstandhouders + TIM)	Lente clips & Z-Clips (+ TIM)	Punaises & Retentiebevestigingen (+ TIM)	Directe bevestiging (Gesoldeerd)
Thermische geleidbaarheid (W/m·K)	1,0 – 2,5	1,5 – 5,0	3,0 – 8,0	3,0 – 8,0	3,0 – 8,0	50 – 400 (Cu/Al pad)
Thermisch Weerstand (°C/W)	1,5 – 3,0	0,6 – 1,5	0,2 – 0,8	0,3 – 1,0	0,3 – 1,2	0,1 – 0,4
Maximaal continu Temperatuur (°C)	100	150	200	200	150	260
Afschuifsterkte (MPa)	0,2 – 0,6	10 – 25	50 – 200	20 – 80	15 – 60	40 – 100
Contactdruk (kPa)	~50 – 150	~100 – 300	300 – 1000	200 – 600	150 – 500	Vast (soldeer obligatie)
Installatie Tijd (sec/eenheid)	5 – 10	120 – 300 (incl. genezen)	60 – 120	15 – 30	5 – 15	120 – 240
Gereedschapsvereiste	Geen	Geen	Schroevendraaier / koppel gereedschap	Geen	Geen	Terugvloeien / solderen
Herbewerkingscycli (tijden)	1 – 3	0 (permanent)	10+	10+	5 – 10	0–1
Trillingen Weerstand (g)	<5 g	5 – 10 gram	20+ gr	10 – 20 gram	8 – 15 gram	20+ gr
PCB-vereiste	Geen	Geen	Doorlopende gaten (Ø2–4 mm)	Mount-functies	Doorlopende gaten	Soldeerpads
Elektrisch Isolatie (kV/mm)	3 – 6	2 – 5	Hangt af van TIM (1–5)	Hangt af van TIM	Hangt af van TIM	Geen
Dikte / Bond Lijn (mm)	0,2 – 0,5	0,05 – 0,2	0,02 – 0,1 (TIM)	0,02 – 0,1	0,02 – 0,1	~0,05
Ruimte Vereiste (hoogte mm)	<0.5	<0.3	3 – 10	2 – 5	2 – 5	<1
Typische kracht Dissipatie	<10 W	10 – 40 W	50 – 200 W	20 – 100 W	20 – 80 W	30 – 150 W

Hoe kiest u de juiste bevestigingsmethode voor het koellichaam?

Stap 1: Evalueer de thermische vereisten

Begin door te begrijpen hoeveel warmte uw component genereert tijdens bedrijf.Apparaten met een hoog vermogen hebben sterkere oplossingen voor thermische overdracht nodig om oververhitting te voorkomen.Voor componenten met een laag vermogen zijn mogelijk alleen eenvoudige bevestigingsmethoden nodig.Houd rekening met de bedrijfstemperatuurlimieten en veiligheidsmarges.Deze stap zorgt ervoor dat uw koellichaam de vereiste koelbelasting aankan.

Stap 2: Overweeg mechanische stabiliteit

Controleer of uw apparaat trillingen, schokken of bewegingen ervaart.Toepassingen zoals auto- of industriële systemen hebben een veilige en stabiele montage nodig.Een zwakke hechting kan na verloop van tijd leiden tot slecht contact of falen.Kies een methode die een consistente druk en uitlijning handhaaft.Stabiliteit is de sleutel tot betrouwbaarheid op lange termijn.

Stap 3: Analyseer ruimte- en PCB-ontwerpbeperkingen

Kijk naar de beschikbare ruimte op uw printplaat en omliggende componenten.Sommige methoden vereisen montagegaten of extra speling.Compacte ontwerpen kunnen baat hebben bij zelfklevende of direct te bevestigen oplossingen.Houd al vroeg in het ontwerpproces rekening met lay-outbeperkingen.Dit helpt later herontwerpproblemen te voorkomen.

Stap 4: Bepaal de montage- en productiebehoeften

Bedenk hoe het product in productie wordt geassembleerd.Snelle en eenvoudige methoden verminderen de productietijd en -kosten.Sommige methoden vereisen uitharding, gereedschap of extra stappen.Kies een oplossing die past bij uw productieproces.Efficiënte assemblage verbetert de schaalbaarheid.

Stap 5: Plan voor onderhoud en herbewerking

Bepaal of het koellichaam mogelijk moet worden verwijderd of vervangen.Herbewerkingsvriendelijke methoden zijn nuttig voor testen en reparaties.Permanente oplossingen kunnen de flexibiliteit beperken.Houd rekening met de productlevenscyclus en servicevereisten.Dit helpt de onderhoudskosten op de lange termijn te verlagen.

Stap 6: Breng kosten en prestaties in evenwicht

Vergelijk ten slotte de kosten van materiaal en installatie met de vereiste prestaties.Hoogwaardige oplossingen kunnen de kosten verhogen, maar de betrouwbaarheid verbeteren.Budgetbeperkingen vereisen wellicht eenvoudigere opties.Streef altijd naar de beste balans tussen efficiëntie en kosten.Dit zorgt voor een praktisch en geoptimaliseerd ontwerp.

Veel voorkomende fouten bij het bevestigen van het koellichaam

• Slechte oppervlaktevoorbereiding

Vuile of oneffen oppervlakken kunnen een goed contact tussen het koellichaam en het onderdeel verhinderen.Stof, olie of resten kunnen luchtzakken vasthouden die de warmtestroom blokkeren.Zelfs kleine onvolkomenheden in het oppervlak kunnen de thermische prestaties verminderen.Zorg er altijd voor dat de oppervlakken schoon, vlak en goed uitgelijnd zijn voordat u ze bevestigt.

• Onjuist gebruik van thermische interfacematerialen (TIM's)

Het aanbrengen van te veel of te weinig thermisch materiaal kan de warmteoverdracht beïnvloeden.Overtollig materiaal kan als isolator werken, terwijl onvoldoende dekking luchtspleten achterlaat.Een ongelijkmatige verspreiding zorgt ook voor inconsistente thermische paden.Een juiste toepassing zorgt voor optimaal contact en prestatie.

• Onvoldoende montagedruk

Zwakke druk kan resulteren in een slecht contact tussen het koellichaam en het onderdeel.Dit leidt tot verminderde warmteoverdracht en mogelijke oververhitting.Inconsistente druk over het oppervlak kan ook hotspots veroorzaken.De juiste montagekracht is essentieel voor stabiele thermische prestaties.

• Te strak aandraaien van bevestigingsmiddelen

Als u te veel kracht uitoefent bij het gebruik van schroeven of bevestigingsmiddelen, kan de printplaat of het onderdeel beschadigd raken.Het kan ook het bord vervormen, waardoor de uitlijning en het contact worden beïnvloed.Overmatige druk kan soldeerverbindingen belasten en op de lange termijn tot betrouwbaarheidsproblemen leiden.Evenwichtig aandraaien is belangrijk voor een veilige installatie.

• Verkeerde uitlijning van het koellichaam

Een onjuiste plaatsing kan het contactoppervlak tussen het koellichaam en het onderdeel verkleinen.Dit beperkt de efficiëntie van de warmteoverdracht en kan ervoor zorgen dat delen van de component bloot komen te liggen.Een verkeerde uitlijning kan ook interferentie veroorzaken met nabijgelegen componenten.Nauwkeurige plaatsing zorgt voor volledige thermische dekking.

• Omgevingsomstandigheden negeren

Als u geen rekening houdt met trillingen, vochtigheid of temperatuurveranderingen, kan dit leiden tot defecten aan het hulpstuk.Sommige methoden kunnen na verloop van tijd loskomen of verslechteren in zware omstandigheden.Dit kan zowel de mechanische stabiliteit als de thermische prestaties verminderen.Zorg ervoor dat de bevestigingsmethode altijd overeenkomt met de gebruiksomgeving.

• Gebruik van de verkeerde bevestigingsmethode voor de toepassing

Het kiezen van een methode die niet past bij het vermogensniveau of de ontwerpbehoeften kan leiden tot oververhitting of uitval.Lichtgewicht oplossingen kunnen bijvoorbeeld niet effectief omgaan met hoge warmtebelastingen.Deze discrepantie kan zowel de prestaties als de betrouwbaarheid beïnvloeden.Een goede selectie is de sleutel tot succes op de lange termijn.

Toepassingen van bevestigingsmethoden voor koellichamen

1. Consumentenelektronica (smartphones, laptops, tablets)

Compacte apparaten vereisen efficiënte koeling binnen een zeer beperkte ruimte.Bevestigingsmethoden moeten slanke ontwerpen ondersteunen en tegelijkertijd een stabiel thermisch contact behouden.Bij deze producten wordt vaak de voorkeur gegeven aan lichtgewicht en onopvallende oplossingen.Effectief warmtebeheer helpt de prestaties en het comfort van het apparaat te verbeteren.

2. Vermogenselektronica (voedingen, omvormers, converters)

Deze systemen genereren veel warmte en vereisen een sterke en betrouwbare warmteafvoer.Bevestigingsmethoden moeten bestand zijn tegen continu gebruik en hoge thermische belastingen.Mechanische stabiliteit is ook belangrijk vanwege de lange bedrijfsuren.Een goede koeling zorgt voor systeemefficiëntie en voorkomt storingen.

3. Auto-elektronica

Automobielsystemen werken in zware omgevingen met trillingen, temperatuurveranderingen en vochtigheid.Bevestigingsmethoden moeten sterke mechanische ondersteuning en duurzaamheid op lange termijn bieden.Betrouwbare warmteafvoer is belangrijk voor de veiligheid en prestaties.Dit is vooral belangrijk bij besturingseenheden en vermogensmodules.

4. LED-verlichtingssystemen

LED's produceren warmte die de helderheid en levensduur kan beïnvloeden als ze niet goed worden beheerd.Bevestigingsmethoden moeten consistent thermisch contact garanderen om een ​​stabiele lichtopbrengst te behouden.Efficiënte koeling verbetert de energie-efficiëntie en verlengt de levensduur van het product.Dit is belangrijk bij zowel residentiële als industriële verlichting.

5. Industriële apparatuur en automatiseringssystemen

Industriële elektronica draait vaak continu en genereert aanzienlijke warmte.Bevestigingsmethoden moeten duurzaam zijn en bestand zijn tegen veeleisende omstandigheden.Betrouwbare koeling zorgt voor een consistente werking en vermindert de uitvaltijd.Dit is belangrijk bij productie- en controlesystemen.

6. High-performance computing (CPU's, GPU's, servers)

Geavanceerde computersystemen vereisen krachtige koeloplossingen vanwege de hoge verwerkingsbelasting.Bevestigingsmethoden moeten een sterke thermische overdracht en veilige montage ondersteunen.Stabiliteit is belangrijk om consistent contact te behouden onder wisselende belastingen.Effectief warmtebeheer zorgt voor systeemsnelheid en betrouwbaarheid.

7. Telecommunicatieapparatuur

Communicatiesystemen werken continu en vereisen stabiele thermische prestaties.Bevestigingsmethoden moeten betrouwbaarheid op lange termijn en efficiënte warmteafvoer ondersteunen.Een goede koeling voorkomt signaalverslechtering en apparatuurstoringen.Dit is nodig voor het behoud van de netwerkprestaties en uptime.

Conclusie

Koellichamen zijn belangrijk voor het regelen van de temperatuur en het beschermen van elektronische componenten tegen oververhitting.De manier waarop ze worden bevestigd, heeft een directe invloed op de efficiëntie van de warmteoverdracht, de mechanische stabiliteit en de betrouwbaarheid op lange termijn.Verschillende bevestigingsmethoden bieden unieke voordelen, afhankelijk van thermische vereisten, ontwerpbeperkingen en kostenoverwegingen.Door veelvoorkomende fouten te vermijden en best practices te volgen, kunnen ontwerpers een effectief en betrouwbaar thermisch beheer in PCB-systemen realiseren.
