MCB versus MCCB versus RCCB versus ELCB: complete vergelijkingsgids

U hebt circuitbeveiligingsapparaten nodig om uw elektrische systeem veilig en betrouwbaar te houden.In dit artikel leert u wat MCB, MCCB, RCCB en ELCB zijn, hoe ze werken en hoe ze van elkaar verschillen.Ook ziet u waar elk apparaat wordt gebruikt en wat het geschikt maakt voor verschillende situaties.

Catalogus

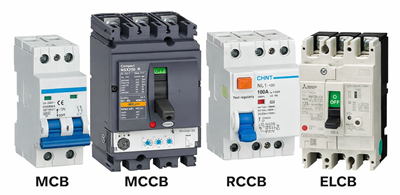

Figuur 1. MCB versus MCCB versus RCCB versus ELCB

Wat is een MCB (miniatuurstroomonderbreker)?

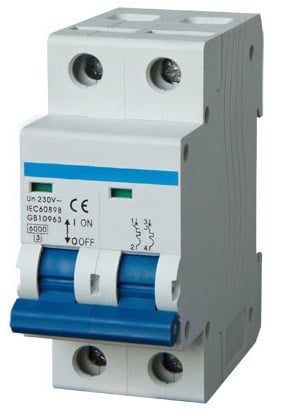

Figuur 2. MCB (miniatuurstroomonderbreker)

Een miniatuurstroomonderbreker (MCB) is een automatisch elektrisch beveiligingsapparaat dat wordt gebruikt om laagspanningscircuits tegen schade te beschermen.Het werkt door de elektrische voeding af te sluiten wanneer de stroom een ​​veilig niveau overschrijdt.Dit helpt oververhitting te voorkomen die wordt veroorzaakt door overbelasting, zoals te veel apparaten die op één circuit zijn aangesloten.Het beschermt ook tegen kortsluiting, waarbij een plotselinge stroomstoot de bedrading en apparatuur kan beschadigen.De MCB schakelt snel uit en ontkoppelt het circuit om verder risico te voorkomen.Het wordt veel gebruikt in woningen en kleine gebouwen omdat het betrouwbaar is en gemakkelijk te resetten na een trip.

Wat is een MCCB (Molded Case Circuit Breaker)?

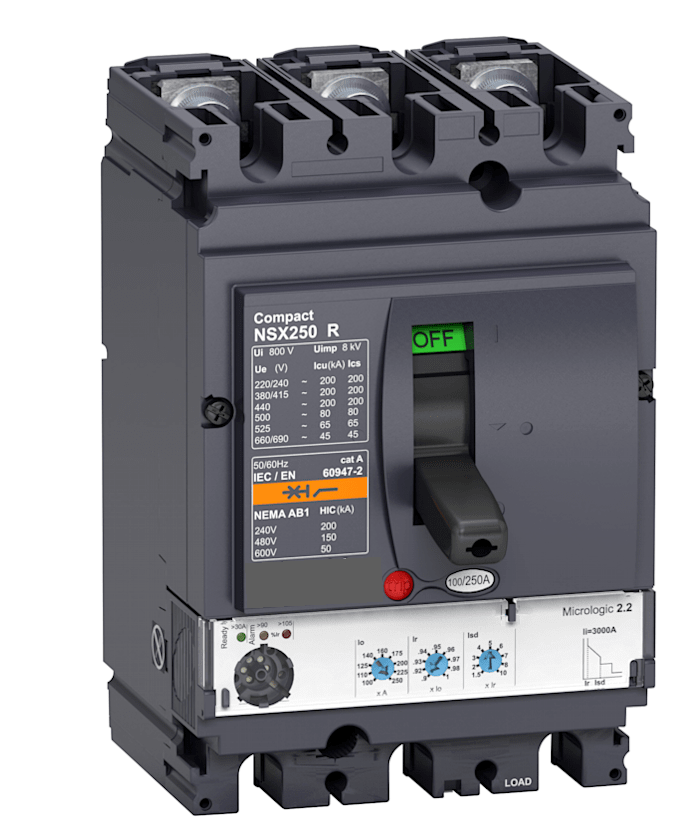

Afbeelding 3. MCCB (stroomonderbreker met gegoten behuizing)

Een gegoten stroomonderbreker (MCCB) is een type stroomonderbreker die is ontworpen om hogere stroomniveaus in elektrische systemen aan te kunnen.Het wordt gebruikt om circuits en apparatuur te beschermen in toepassingen waar meer vermogen vereist is.De MCCB kan een overmatige stroomstroom onderbreken om schade veroorzaakt door overbelasting of foutcondities te voorkomen.Een van de belangrijkste kenmerken zijn de aanpasbare uitschakelinstellingen, waarmee gebruikers kunnen bepalen wanneer de onderbreker het circuit zal loskoppelen.Dit maakt het geschikt voor systemen die flexibele bescherming nodig hebben op basis van belastingsvereisten.MCCB's worden vaak gebruikt in grotere elektrische installaties waar bescherming met een hogere capaciteit nodig is.

Wat is een aardlekschakelaar (aardlekschakelaar)?

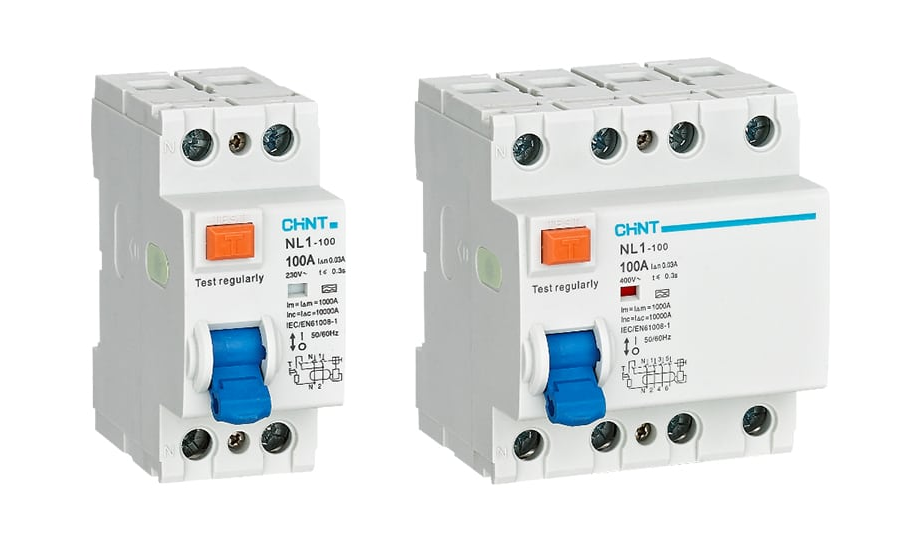

Figuur 4. RCCB (aardlekschakelaar)

Een aardlekschakelaar (RCCB) is een veiligheidsapparaat dat wordt gebruikt om mensen tegen elektrische schokken te beschermen.Het werkt door lekstroom te detecteren, die optreedt wanneer elektriciteit buiten het beoogde pad stroomt.Wanneer deze onbalans wordt gedetecteerd, verbreekt de aardlekschakelaar snel de stroomvoorziening.Dit helpt ernstig letsel of dodelijke ongelukken veroorzaakt door elektrische storingen te voorkomen.Aardlekschakelaars zijn zeer gevoelig en kunnen in korte tijd op kleine lekstromen reageren.Ze worden vaak geïnstalleerd in huizen en gebouwen om de elektrische veiligheid te verbeteren.

Wat is een ELCB (aardlekschakelaar)?

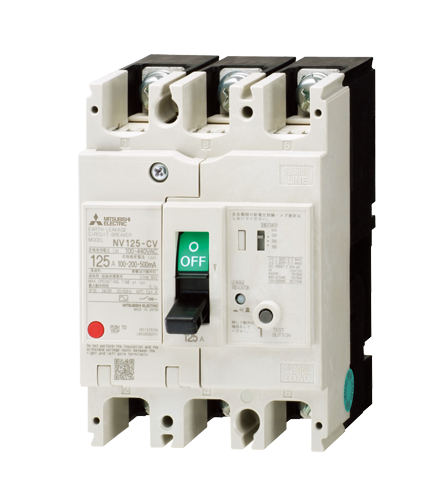

Figuur 5. ELCB (aardlekschakelaar)

Een aardlekschakelaar (ELCB) is een apparaat dat wordt gebruikt om lekkage van stroom naar de grond te detecteren.Het werkt door het monitoren van elektrische fouten die ervoor kunnen zorgen dat er stroom door onbedoelde paden stroomt.Wanneer een dergelijke lekkage wordt gedetecteerd, onderbreekt de ELCB de stroomtoevoer om het risico te verminderen.Er zijn twee hoofdtypen ELCB: spanningsgestuurd en stroomgestuurd.Elk type reageert anders op aardlekomstandigheden.ELCB's worden gebruikt om de veiligheid te verbeteren in elektrische systemen waarbij aardingsbescherming belangrijk is.

Verschil tussen MCB en MCCB

Functie	MCB	MCCB
Huidig beoordelingsbereik	0,5A tot 100A	16A tot 2500A
Spanningswaarde	Tot 240/415 V AC	Tot 600V AC (varieert per model)
Reisinstellingen	Vast (fabrieksinstelling)	Verstelbaar (thermisch & magnetisch)
Brekende capaciteit	6 kA tot 16 kA	25 kA tot 100 kA
Polen beschikbaar	1P, 2P, 3P, 4P	1P tot 4P
Montagetype	DIN-rail gemonteerd	Paneel/basis gemonteerd
Fysieke grootte	Klein (modulair)	Groot (gegoten koffer)
Thermische bescherming	Vaste bimetaalstrip	Instelbare thermische trip
Magnetische bescherming	Vaste onmiddellijke reis	Verstelbare magnetische trip
Boog afschrikken	Basis booggoot	Geavanceerd booggootsysteem
Bedieningsmechanisme	Tuimelschakelaar	Schakel- of gemotoriseerd mechanisme
Methode opnieuw instellen	Handmatige reset	Handmatig of op afstand resetten
Accessoires Ondersteuning	Beperkt (aux-contacten)	Uitgebreid (shunttrip, UV vrijgave, alarmen)
Toepassingsbereik	Woonachtig en licht commercieel	Industrieel en zwaar commercieel
Selectiviteit Coördinatie	Beperkt	Hoog (ondersteunt de coördinatie studies)

Verschil tussen aardlekschakelaar en ELCB

Functie	RCCB (reststroomcircuit Breker)	ELCB (aardlekcircuit Breker)
Detectieprincipe	Meet de huidige onbalans (fase versus neutraal)	Meet aardspanning of lekstroom (spannings-/stroomtype)
Bedrijfshoeveelheid	Reststroom (IΔ)	Aardspanning (V) of lekkage actueel (oudere typen)
Typisch gevoeligheidsbereik	10mA, 30mA, 100mA, 300mA	50mA tot 500mA (varieert sterk)
Nauwkeurigheid van de tripdrempel	±5% tot ±10%	±20% of meer
Reactietijd	≤30 ms (voor 30mA-apparaten)	50–200 ms
Spanningsafhankelijkheid	Onafhankelijk van aardspanning	Het spanningstype vereist de juiste spanning aarde spanning
Vereiste aardingsdraad	Niet vereist voor gebruik	Vereist een goede aarde verbinding
Beschermingsdekking	Detecteert alle lekkagepaden (inclusief indirect contact)	Beperkt tot terugkerende fouten via aardedraad
Mogelijkheid tot schokbescherming	Hoog (30mA beschermt mensen lichaam)	Matig (minder betrouwbaar voor schokbescherming)
Installatie standaard	Op grote schaal gebruikt in moderne IEC systemen	Grotendeels achterhaald in het moderne normen
Soorten beschikbaar	AC-, A-, F-, B-types	Spanningsgestuurd en stroomgestuurd (ouder)
Vals struikelen	Laag (stabiel ontwerp)	Hoger (beïnvloed door externe spanningsstoringen)
Selectiviteitsopties	Beschikbaar (tijdvertraagde aardlekschakelaar)	Beperkt of niet beschikbaar
Toepassingsgebieden	Residentieel, commercieel, industrieel	Oudere installaties, erfenis systemen
Onderhoudsvereiste	Laag (testknop periodiek controleren)	Hoger (het aardsysteem moet zijn regelmatig gecontroleerd)
Naleving van moderne codes	Volledig compatibel (IEC/BS normen)	Meestal niet-conform of verouderd

Toepassingen van MCB MCCB RCCB en ELCB

1. Elektrische systemen in woningen

MCB's en RCCB's worden veel gebruikt in huizen om bedrading en mensen te beschermen.Ze helpen elektrische branden te voorkomen en het risico op elektrische schokken te verminderen.Deze apparaten worden voor de dagelijkse veiligheid in verdeelborden geïnstalleerd.Het gebruik ervan zorgt voor een stabiele en veilige stroomvoorziening in huishoudens.

2. Commerciële gebouwen

Commerciële installaties vereisen betrouwbare bescherming voor verlichting, HVAC en kantoorapparatuur.MCCB's worden vaak gebruikt vanwege hogere belastingseisen.RCCB's voegen een extra veiligheidslaag toe voor gedeelde ruimtes.Deze combinatie zorgt voor zowel operationele als persoonlijke bescherming.

3. Industriële faciliteiten

Industrieën gebruiken MCCB's om zware machines en krachtige systemen te beheren.Deze apparaten kunnen grote stromen aan en beschermen dure apparatuur.Betrouwbare bescherming is belangrijk om stilstand en schade te voorkomen.Correct gebruik verbetert de productiviteit en de systeemveiligheid.

4. Elektrische verdeelpanelen

Afhankelijk van het systeemontwerp kunnen alle vier de apparaten in verdeelborden worden gebruikt.Ze helpen bij het beheren en beschermen van meerdere circuits tegen fouten.Een goede regeling zorgt voor een georganiseerde en veilige stroomverdeling.Dit is goed voor zowel kleine als grote systemen.

5. Buiten- en ruwe omgevingen

Sommige installaties vereisen bescherming onder uitdagende omstandigheden zoals vocht of stof.Afhankelijk van de systeembehoeften kunnen MCCB's en ELCB's worden gebruikt.Deze apparaten helpen de veiligheid te behouden, zelfs in onstabiele omgevingen.Door het juiste apparaat te kiezen, zijn prestaties op de lange termijn gegarandeerd.

6. Gespecialiseerde veiligheidsinstallaties

Bepaalde ruimtes vereisen extra veiligheidsmaatregelen, zoals werkplaatsen of natte locaties.RCCB's worden vaak gebruikt om het risico op schokken in dergelijke omgevingen te verminderen.ELCB's kunnen ook worden gebruikt waar aardlekbewaking vereist is.Deze toepassingen zijn gericht op het beschermen van mensenlevens en apparatuur.

Conclusie

Elk circuitbeveiligingsapparaat heeft een ander doel, van het beveiligen van bedrading en apparatuur tot het beschermen van mensen tegen elektrische schokken.MCB's en MCCB's zorgen voor overbelastings- en kortsluitbeveiliging op verschillende capaciteitsniveaus, terwijl RCCB's en ELCB's zich richten op lekkage- en aardingsfouten.Hun verschillen in gevoeligheid, respons en toepassing maken ze geschikt voor specifieke omgevingen zoals residentiële, commerciële en industriële systemen.Het selecteren van het juiste apparaat is afhankelijk van de belasting, veiligheidseisen en systeemomstandigheden om effectieve en betrouwbare bescherming te garanderen.
