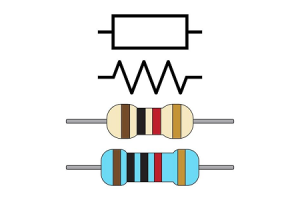

Uitgebreide gids voor weerstanden: typen, functies, symbolen en toepassingen

Weerstanden zijn belangrijke onderdelen van elektronische circuits, die werken als verkeerscontrollers voor elektriciteit.Ze worden geleverd met verschillende weerstandswaarden, gemeten in ohm (Ω), die helpen bij het beheren hoeveel elektriciteit door een circuit stroomt.Dit artikel duikt diep in de rollen en soorten weerstanden en legt uit hoe ze werken, de verschillende soorten beschikbare soorten en waarom hun technische details ertoe doen.Weerstanden doen meer dan alleen de stroom regelen, ze beschermen gevoelige delen van gadgets, helpen apparaten soepel te verlopen en zorgen ervoor dat alles veilig en effectief werkt.Door te kijken naar verschillende soorten weerstanden, zoals vaste, variabele en die gevoelig voor omstandigheden zoals temperatuur of licht, helpt dit artikel ons te begrijpen hoe weerstanden zich in de wereld van elektronica bevinden.

Catalogus

Weerstanden begrijpen

Weerstanden spelen een rol in elektronische circuits door de stroom van elektrische stroom te beheren en te regelen.Elke weerstand wordt vervaardigd met een specifieke weerstandswaarde, gemeten in ohm (Ω), die het vermogen bepaalt om stroom te reguleren.Deze componenten dienen meerdere doeleinden, waaronder spanningsregulatie, het beschermen van gevoelige onderdelen zoals LED's en transistoren, en zorgen voor circuitstabiliteit.Ze worden ook gebruikt in signaalconditionering, stroomverdeling en impedantie -matching.In circuitdiagrammen worden weerstanden weergegeven door gestandaardiseerde symbolen die worden gebruikt voor het ontwerpen en interpreteren van elektronische systemen.Weerstanden zijn er in verschillende typen, elk met specifieke eigenschappen die geschikt zijn voor verschillende toepassingen.Belangrijkste specificaties zoals weerstandswaarde, tolerantie en vermogensbeoordeling zijn nodig voor het juiste gebruik.Tolerantie geeft aan hoeveel de werkelijke weerstand van een weerstand kan variëren van de vermelde waarde, uitgedrukt als een percentage.Voor toepassingen die een hoge precisie vereisen, is het selecteren van een weerstand met strakke tolerantie vereist.Kleurcodering is een systeem dat wordt gebruikt op weerstanden om snel hun weerstandswaarde en tolerantie over te brengen.Een weerstand met banden van bruin, zwart, rood en goud komt bijvoorbeeld overeen met een weerstand van 1 kΩ met een tolerantie van 5%.Deze methode zorgt voor efficiëntie bij identificatie en helpt de betrouwbaarheid te behouden tijdens circuitassemblage.

De SI -weerstandseenheid: ohm (ω)

De OHM (ω) is de standaardenheid van meet voor elektrische weerstand in het internationale systeem van eenheden (SI).Het vertegenwoordigt de mate waarin een materiaal de stroom van elektrische stroom erdoor verzet of verzet.Weerstand is een eigenschap in de studie van elektrische circuits en is een belangrijke parameter bij het bepalen van hoe effectief elektrische energie kan worden verzonden of gedissipeerd in een bepaald systeem.In technische termen wordt één OHM gedefinieerd als de weerstand die optreedt wanneer een potentieel verschil van één volt een stroom van één ampère produceert door een geleider.Deze relatie wordt wiskundig uitgedrukt door de wet van Ohm, waarin staat:

waar 𝑅 weerstand is (in ohm), 𝑉 is de spanning (in volt) en 𝐼 is de stroom (in ampère).Het meten van weerstand is nodig in het elektronisch ontwerp, omdat het mogelijk maakt om te berekenen hoe componenten zich onder verschillende elektrische omstandigheden zullen gedragen.Weerstanden, een van de meest voorkomende componenten in circuits, zijn bijvoorbeeld specifiek ontworpen om een ​​bepaalde weerstand te bieden om de stroomstroom te regelen, gevoelige componenten te beschermen of spanning te verdelen.Evenzo speelt de weerstand van draden, halfgeleiders en isolatoren een rol bij het bepalen van de efficiëntie en functionaliteit van elektrische en elektronische systemen.

Soorten weerstanden

Weerstanden worden in verschillende typen ingedeeld op basis van hun ontwerp en functionaliteit.Deze classificatie helpt u om de juiste weerstand te kiezen voor hun specifieke behoeften, rekening houdend met factoren zoals precisie, duurzaamheid en applicatie -eisen.

Figuur 2. Soorten weerstand

Vaste weerstanden

Vaste weerstanden hebben een ingestelde weerstandswaarde die constant blijft, ongeacht veranderingen in het milieu.Ze worden vaak gebruikt in de meeste elektronische apparaten en zijn verkrijgbaar in verschillende typen op basis van materialen en eigenschappen:

• Koolstoffilmweerstanden: betaalbaar en op grote schaal beschikbaar, deze worden gebruikt voor algemene toepassingen waar een hoge precisie niet vereist is.Ze ondersteunen vermogensclassificaties tussen 1/8 watt en 2 watt en functioneren goed tot 70 ° C.

• Metal Film Resists: bekend om hun nauwkeurigheid en stabiliteit, deze zijn ideaal voor precisietoepassingen.Ze kunnen hogere temperaturen aan, tot 125 ° C, en zijn verkrijgbaar met vermogensbeoordelingen variërend van 1/8 watt tot 3 watt.

• Oxidefilmweerstanden: duurzaam onder hoge hitte en druk, ze worden vaak gekozen voor veeleisende toepassingen als alternatief voor metalen filmweerstanden.

• Cement- en draadwondenweerstanden: ontworpen voor krachtige gebruik, deze weerstanden zijn robuust en in staat om substantiële energiebelastingen te weerstaan.

• Gespecialiseerde weerstanden: typen zoals koolstofsamenstelling, dunne film en dikke filmweerstanden zijn gericht op nichetoepassingen, waardoor flexibiliteit wordt toegevoegd aan circuitontwerpen.

Variabele weerstanden

Variabele weerstanden, vaak potentiometers genoemd, zijn speciale soorten weerstanden waarmee u hun weerstandswaarde handmatig kunt wijzigen.Deze aanpassing maakt ze ongelooflijk nuttig in een breed scala aan toepassingen, zoals het regelen van de helderheid van een licht (lichtdimmers), het aanpassen van het volume van luidsprekers (volume-bedieningselementen) of fijnafstemming elektronische apparaten tijdens kalibratie.Een variabele weerstand heeft meestal drie terminals.De Twee vaste contacten zijn de buitenste terminals en verbinding maken met de uiteinden van de weerstand.De totale weerstand van de weerstand tussen deze twee punten is vastgesteld. Eén beweegbaar contact, vaak de wisser genoemd.Het glijdt of roteert over het oppervlak van de weerstand, verandert de weerstand tussen de ruitenwisser en elke vaste terminal.Door de wisser te verplaatsen, kunt u bepalen hoeveel van de weerstand wordt gebruikt, waardoor de weerstand effectief wordt aangepast.Variabele weerstanden komen in verschillende vormen, afhankelijk van hoe ze worden bediend.Bijvoorbeeld, roterende potentiometers Heb een knop of wijzerplaat die u draait om de weerstand aan te passen, gewoonlijk aangetroffen in volumebesturing. Schuif potentiometers Heb een hendel die u op en neer beweegt, vaak gebruikt in audiomixapparatuur.

Niet-lineaire weerstanden

Niet-lineaire weerstanden zijn een speciaal type weerstand waarvan de weerstand niet constant blijft en verandert afhankelijk van externe factoren zoals temperatuur, spanning of licht.In tegenstelling tot standaardweerstanden, die een gestage weerstand behouden, zijn deze weerstanden ontworpen om dynamisch op hun omgeving te reageren, waardoor ze ideaal zijn voor een verscheidenheid aan gespecialiseerde toepassingen.Er zijn verschillende soorten niet-lineaire weerstanden, elk afgestemd op een specifieke externe invloed:

• Thermistors: deze zijn zeer gevoelig voor temperatuurveranderingen.Wanneer de temperatuur rond een thermistor toeneemt of afneemt, verandert de weerstand dienovereenkomstig.Deze eigenschap maakt thermistors ideaal voor toepassingen zoals temperatuursensoren, waar ze warmtiveaus kunnen meten en bewaken.Ze worden ook gebruikt voor overstroombescherming, omdat hun weerstand kan stijgen om overmatige stroom in elektrische circuits te beperken.

• Varistors: de weerstand van een varistor hangt af van de spanning die erover wordt toegepast.Bij lage spanningen biedt een varistor een hoge weerstand, maar wanneer de spanning stijgt tot een bepaalde drempel, daalt de weerstand.Dit maakt Varistors geweldig voor het beschermen van elektronische apparaten tegen spanningspieken of pieken, zoals die veroorzaakt door blikseminslag of stroom roosterschommelingen.

• Fotoresistors: ook bekend als lichtafhankelijke weerstanden (LDR's), deze componenten veranderen hun weerstand op basis van de intensiteit van licht die erop schijnt.In het donker is hun weerstand hoog, maar in fel licht daalt hun weerstand.Deze functie maakt fotoresistors perfect voor gebruik in lichtgevoelige apparaten, zoals automatische verlichtingssystemen, straatlantaarns die in de schemering worden ingeschakeld en door licht geactiveerde alarmen.

Weerstand kleurcodes

Het kleurcoderende systeem op weerstanden vereenvoudigt het proces van het bepalen van hun weerstand en tolerantie.Elke weerstand heeft een reeks gekleurde banden, waarbij elke kleur een numerieke waarde vertegenwoordigt.De reeks van de banden codeert voor de elektrische eigenschappen van de weerstand.Een weerstand met banden van rood, violet, geel en goud vertaalt zich bijvoorbeeld in een weerstand van 27 kΩ met een tolerantie van 5%.

Weerstandseenheden en conversies

De weerstand van weerstanden wordt gemeten in ohm (Ω), de standaardeenheid die wordt gebruikt om uit te drukken hoeveel een materiaal tegen de stroom van elektrische stroom is.In praktische toepassingen hebben weerstanden echter vaak zeer grote of zeer kleine weerstandswaarden.Om deze waarden gemakkelijker te maken om mee te werken, gebruiken velen grotere of kleinere eenheden afgeleid van ohm, zoals kilohms (kΩ), megohms (mΩ), milliohm (mΩ) en microohms (μω).Inzicht in deze eenheden en hun conversies is vereist voor het nauwkeurig lezen, berekenen en selecteren van weerstandswaarden in elektronische circuits.Hier zijn de meest voorkomende conversies van eenheid voor weerstand:

• 1 megohm (mΩ) = 1.000.000 ohm (Ω).Dit wordt gebruikt voor extreem hoge weerstandswaarden, vaak gezien in circuits waar zeer weinig stroomstromen, zoals gevoelige sensoren of hoogspanningssystemen.

• 1 kilohm (kΩ) = 1.000 ohm (ω).Dit is een veel voorkomende eenheid voor alledaagse weerstanden in typische circuits, zoals die in audioapparatuur of thuiselektronica.

• 1 ohm (ω) = 1.000 MillioHms (MΩ).MillioHM's worden gebruikt voor zeer kleine weerstanden, zoals die in draden, connectoren of bepaalde vermogenscomponenten waar lage weerstand belangrijk is.

• 1 MillioHm (MΩ) = 1.000 microohm (μω).Microohms worden gebruikt voor extreem kleine weerstanden, vaak gemeten in precisietoepassingen, zoals de weerstand van hoogwaardige geleiders of in supergeleidende materialen.

Deze conversies zijn belangrijk omdat elektronische apparaten en circuits een breed scala aan weerstandswaarden kunnen omvatten.De weerstand in een klein LED -circuit kan bijvoorbeeld zich in het kilohm -bereik bevinden, terwijl de weerstand van een vermogensdraad in MillioHMS kan zijn.Het correct interpreteren en gebruiken van deze eenheden zorgt voor een nauwkeurige ontwerp, meting en functionaliteit van circuits.Om verder te illustreren, als u werkt met een weerstand met 4,7 kΩ, betekent dit dat de weerstand 4.700 ohm is.Evenzo, als u 0,01Ω ziet, kan dit ook worden uitgedrukt als 10 milliohms.Inzicht in deze relaties maakt het gemakkelijker om weerstandsspecificaties te lezen en waarden om te zetten.Weerstandseenheden en hun conversies helpen bij het standaardiseren van metingen en maken het gemakkelijker om te werken met een breed scala aan weerstandswaarden, van zeer kleine tot zeer grote.

Weerstandssymbolen en markeringen

In elektronica worden weerstanden weergegeven door specifieke symbolen en markeringen die helpen bij het identificeren van hun type, doel en waarde in een circuit.Deze symbolen zijn nodig voor leescircuitdiagrammen (schema's), waar ze de rol van elke weerstand en zijn verbindingen met andere componenten tonen.In circuitdiagrammen worden weerstanden meestal weergegeven door een van de twee symbolen, een zigzaglijn of een rechthoek.Naast deze symbolen worden extra letters gebruikt om verschillende soorten weerstanden aan te geven:

• R: een standaard vaste weerstand, die een vaste weerstandswaarde heeft en niet kan worden aangepast.

• RN: een weerstandsnetwerk, een groep meerdere weerstanden gecombineerd in één pakket.Deze worden vaak gebruikt om ruimte te besparen op een printplaat.

• RP: een potentiometer of variabele weerstand, die kan worden aangepast om de weerstandswaarde te wijzigen.

Figuur 4. Koolstoffilmweerstand en Precision Metal Film Resistor

Naast schematische symbolen hebben weerstanden zelf fysieke markeringen die belangrijke details geven over hun eigenschappen voor het selecteren van de juiste weerstand voor een specifieke toepassing.Een weerstand met een weerstand van 470 ohm kan bijvoorbeeld 470Ω erop worden afgedrukt of gebruiken gekleurde banden om de waarde weer te geven.Tolerantie wordt uitgedrukt als een percentage (bijvoorbeeld ± 5%) en laat zien hoeveel de werkelijke weerstand kan variëren van de vermelde waarde.Weerstanden hebben een vermogensclassificatie, gemeten in Watts (W), die laat zien hoeveel vermogen ze veilig kunnen aannemen zonder oververhitting of beschadigd te zijn.Een weerstand van 0,25 W is bijvoorbeeld kleiner en kan minder vermogen omgaan dan een 1W -weerstand.Stroombeoordelingen worden vaak aangegeven met grootte, vorm of tekstmarkeringen.Sommige weerstanden kunnen ook markeringen of codes bevatten die het materiaal specificeren waar ze van zijn gemaakt (bijv. Koolstof, metaalfilm) en of ze gespecialiseerd zijn, zoals een zeer nauwkeurige weerstanden of vlambestendige weerstanden.

Waarom zijn symbolen en markeringen belangrijk?

De combinatie van symbolen in schema's en markeringen op fysieke weerstanden is geweldig voor het ontwerpen van en probleemoplossing.Bij het bouwen van een circuit vertrouwen velen bijvoorbeeld op het schema om te weten welke weerstand te gebruiken en waar te plaatsen.Vervolgens kijken ze naar de markeringen op de werkelijke weerstand om ervoor te zorgen dat deze overeenkomt met de vereisten van het schema in termen van weerstand, tolerantie en vermogensbehandeling.Markeringen zijn ook belangrijk bij het vervangen of repareren van componenten in een bestaand circuit.Als een weerstand bijvoorbeeld opbrandt, laten de markeringen op de beschadigde weerstand deze toe om deze te identificeren en te vervangen door het juiste deel.Weerstandsymbolen en -markeringen bieden informatie die circuitontwerp vereenvoudigt, zorgt voor compatibiliteit en hulpmiddelen bij het oplossen van problemen.Ze zijn de taal van weerstanden, waardoor het gemakkelijker wordt om met deze componenten vol vertrouwen en nauwkeurig te werken.

Weerstandsclassificatie en identificatiecodes

Volgorde	Soorten	Naam	Symbool
De eerste brief	Hoofdtitel	Weerstand	R
		Potentiometer	W
De tweede letter	Geleidingsmateriaal	Koolstoffilm	T
		Metaalfilm	J
		Metaaloxidefilm	Y
		Draadwond	X
De derde brief	Vorm, prestaties, etc.	maat	X
		Nauwkeurigheid	J
		meten	L
		Hoog vermogen	G

Technische specificaties van gewone weerstandstypen

Weerstandstypen	Rated Power (W)	Nominaal weerstandsbereik (ω)	Temperatuurcoëfficiënt (1/° C)	Ruispotentiaal (µV/V)	Werkfrequentie
RT -type koolstoffilmweerstanden	0,05, 0,125, 0,25, 0,5, 1,2	10–10 × 10³, 5.1–510 × 10³, 5.1–910 × 10³, 5.1–2 × 10⁶, 5.1–5 × 10⁶	-(6-20) × 10⁻⁴	1-5	Onder 10 MHz
Ru type silicium koolstoffilmweerstand	0.125, 0,25, 1,2	5.1–510 × 10³, 10 × 10⁶	± (7-12) × 10⁻⁴	1-5	Onder 10 MHz
RJ Type Metal Film Resistor	0,125, 0,25, 0,5, 1,2	30–510 × 10³, 30–1 × 10⁶, 30–5 × 10⁶, 30-10 × 10⁶	± (6-10) × 10⁻⁴	1-4	Onder 10 MHz
Ryyc -type draadwondweerstand	2.5–100	5.1–56 × 10⁶	-	-	Lage frequentie
WTH Type koolstoffilm Potentiometer	0,5-2	470–4.7 × 10⁶	5-10	5-10	Onder een paar honderd kHz
WX-type draadgewonden potentiometer	1-3	10–20 × 10³	-	-	Lage frequentie

Weerstanden weergeven in circuitdiagrammen

Circuitdiagrammen gebruiken gestandaardiseerde symbolen om verschillende soorten weerstanden weer te geven, waardoor consistentie tussen ontwerpen wordt gewaarborgd.

Vaste weerstanden

Vaste weerstanden worden weergegeven als een rechthoek met lijnen die zich uit beide uiteinden uitstrekken om de kabels weer te geven.In sommige regio's wordt in plaats daarvan een zigzag -lijn gebruikt.Deze symbolen geven aan dat de weerstand een constante weerstandswaarde heeft voor het stabiliseren van circuits.

Figuur 5. Vaste weerstandssymbool

Variabele weerstanden

Variabele weerstanden (potentiometers) worden weergegeven door een rechthoek met een pijl die deze diagonaal oversteekt.Deze pijl betekent de instelbare aard van de weerstand, gebruik in toepassingen zoals audioapparatuur of sensorkalibratie.Het symbool weerspiegelt hun vermogen om circuitgedrag te verfijnen.

Figuur 6. Symbool voor een variabele weerstand

Figuur 7. Variabel weerstandsdiagram

Presetweerstanden (trimmers)

Presetweerstanden, gebruikt voor af en toe afstemming, combineer het vaste weerstandssymbool met een extra diagonale lijn of pijl.Deze worden gebruikt in circuits die zeldzame aanpassingen vereisen, zoals kalibratie tijdens de productie.

Figuur 8. Voor ingestelde weerstandssymbool

Potentiometer -symbolen in circuitdiagrammen

Potentiometers worden in schema's geïllustreerd als een rechthoek met drie lijnen die zich naar buiten uitstrekken.Twee hiervan vertegenwoordigen de vaste terminals, terwijl de derde de instelbare terminal of glijdende contact betekent.Een pijl door de rechthoek geeft de verstelbare functie aan.Potentiometers zijn veelzijdige componenten die kunnen functioneren als twee-terminale reostaten of drie-terminale spanningsverdelers.Dit aanpassingsvermogen maakt ze nuttig in verschillende toepassingen, zoals verlichtingsdimmers en audiobedieningen.

Figuur 9. Potentiometer -symbool

Symbolen van gespecialiseerde weerstanden

Bepaalde weerstanden zijn ontworpen voor specifieke rollen die verder gaan dan het reguleren van de stroom.Hun unieke symbolen helpen deze componenten te identificeren en te integreren in circuits met precisie.

Zekertesweerstanden

Fuseweerstanden zijn gespecialiseerde componenten die de functionaliteiten van zowel een weerstand als een veiligheidszekering integreren in een enkele eenheid.Onder normale bedrijfsomstandigheden presteren ze als standaardweerstanden en bieden ze een specifiek niveau van weerstand om de stroomstroom binnen een circuit te regelen.Hun unieke ontwerp omvat echter een ingebouwde veiligheidsvoorziening: wanneer ze worden blootgesteld aan overmatige stroom buiten hun nominale capaciteit, openen ze het circuit, waardoor de verbinding effectief wordt verbroken en een verdere stroomstroom wordt voorkomen.Dit beschermende gedrag helpt andere componenten te beschermen tegen schade als gevolg van overstroom- of kortsluitingsomstandigheden.Zekeringweerstanden worden geïdentificeerd door specifieke symbolen zoals F of FB op circuitdiagrammen.Ze kunnen fysieke markeringen bevatten, zoals een gedrukte "0" of een gespecificeerde huidige beoordeling, om hun dubbele functie aan te geven en hun vermogen om als een zekering te fungeren.Deze markeringen helpen snel hun rol en elektrische eigenschappen te identificeren tijdens installatie of onderhoud.

Een van de meest voorkomende toepassingen voor zekeringweerstanden is in voedingen voor apparaten zoals CRT's (kathodestraalbuisschermen) en LCD's (vloeibare kristalschermen).In deze contexten dienen ze als veiligheidscomponenten, zodat ze ervoor zorgen dat het circuit in het geval van een fout zoals een piek of kortsluiting onmiddellijk wordt onderbroken, waardoor mogelijke schade wordt voorkomen aan gevoelige elektronica of zelfs gevaarlijke omstandigheden zoals oververhitting of vuur.Zekeringweerstanden worden ook op grote schaal gebruikt in verschillende andere toepassingen waar een compacte, betrouwbare en kosteneffectieve overstroombeschermingsoplossing vereist is.Hun dual-purpose ontwerp maakt hen een efficiënte keuze in circuits waarbij het minimaliseren van het aantal componenten een prioriteit is, met name in dicht opeengepakte elektronische assemblages.

Figuur 10. De structuur van zekeringweerstand

Afbeelding 11. Zekeringssymbool

Thermistors

Thermistors, of thermische weerstanden, zijn resistieve componenten die zijn ontworpen om hun weerstand te veranderen op basis van temperatuurvariaties.In tegenstelling tot standaardweerstanden met vaste weerstand, zijn thermistoren zeer gevoelig voor temperatuurveranderingen, waardoor ze ideaal zijn voor temperatuurmeting, controle en compensatietoepassingen.Er zijn twee hoofdtypen thermistoren: NTC (negatieve temperatuurcoëfficiënt) en PTC (positieve temperatuurcoëfficiënt).NTC -thermistoren nemen af ​​in de weerstand naarmate de temperatuur stijgt, waardoor ze geschikt zijn voor precieze temperatuurdetectie en monitoring in apparaten zoals digitale thermometers, HVAC -systemen en circuits die oververhitting -detectie vereisen.Omgekeerd stijgen PTC -thermistoren in weerstand met stijgende temperatuur, wat nuttig is voor circuitbescherming en stroombeperking.PTC -thermistoren fungeren als herbevorderden door de stroomstroom te beperken wanneer een circuit oververhit raakt, en ze keren terug naar normaal zodra de fout is gewist en de temperatuur daalt.

Figuur 12. NTC Thermister en PTC Thermister -symbool

Thermistors worden weergegeven in circuitdiagrammen met symbolen gelabeld als NTC of PTC, die helpen bij het identificeren van hun specifieke rol in een circuit.Zij worden vervaardigd in verschillende vormen, zoals kleine kraal thermistors voor Snelle temperatuurrespons of schijf- en chip -thermistoren voor vermogen Toepassingen waar ze hogere stromen aankan.In medische hulpmiddelen, Ze zorgen voor een nauwkeurige temperatuurregeling in systemen zoals incubators en ventilatoren.In autotoepassingen bewaken ze de motor, Batterij en cabinetemperaturen voor optimale prestaties.In de consument elektronica, ze voorkomen oververhitting in apparaten zoals koelkasten en Opladers, verbetering van de veiligheid en een lange levensduur.Thermistors worden ook gebruikt in industriële instellingen, waar ze motoren, transformatoren en andere beschermen apparatuur door thermische schade.

Fotoresistors (LDR's)

Fotoresistors, ook bekend als lichtafhankelijke weerstanden (LDR's), zijn componenten waarvan de weerstand verandert op basis van de intensiteit van het licht dat erop valt.Bij blootstelling aan hogere lichtniveaus neemt hun weerstand af, waardoor meer stroom door het circuit kan stromen.Omgekeerd neemt hun weerstand bij weinig licht of donkere omstandigheden toe, waardoor de stroom wordt verminderd.Deze eigenschap maakt fotoresistors belangrijk in lichtgevoelige toepassingen.In circuitdiagrammen worden fotoresistors weergegeven door een weerstandssymbool met naar binnen naar vorende pijlen, die hun gevoeligheid voor licht betekenen.Hun vermogen om te detecteren en te reageren op verschillende lichtniveaus maakt ze ideaal voor een reeks gebruik.

Figuur 13. Fotoresistorsymbool

Fotoresistors, of lichtafhankelijke weerstanden (LDR's), worden veel gebruikt in toepassingen die afhankelijk zijn van het detecteren en reageren op veranderingen in lichtniveaus.In automatische verlichtingssystemen stellen ze straatlantaarns in staat om aan de schemering en uit te schakelen bij het ochtendgloren, waardoor energie wordt bespaard en gemak toevoegt.In optische sensoren, zoals die in alarmsystemen, detecteren LDR's lichtveranderingen die de beweging of een open venster kunnen aangeven.Camera's gebruiken ook fotoresistors in hun lichtmeters om omgevingslicht te meten en de blootstellingsinstellingen automatisch aan te passen.Zonne -trackers gebruiken LDR's om de richting van zonlicht te volgen, waardoor de positionering van zonnepanelen wordt geoptimaliseerd voor maximale energie -efficiëntie.Hoewel fotoresistors betaalbaar en veelzijdig zijn, hebben ze langzamere responstijden in vergelijking met meer geavanceerde lichtgevoelige technologieën zoals fotodioden.Hun eenvoud, betrouwbaarheid en kosteneffectiviteit maken hen echter een uitstekende keuze.

Varistors

Varistors, of spanningsafhankelijke weerstanden (VDR's), zijn passieve componenten die zijn ontworpen om elektronische circuits te beschermen door hun weerstand te veranderen op basis van de toegepaste spanning.Wanneer de spanning over een varistor binnen zijn normale werkbereik ligt, vertoont deze een hoge weerstand, waardoor minimale stroomstroom mogelijk is.Als de spanning echter een bepaalde drempel overschrijdt, zoals tijdens een vermogensstoot of tijdelijke piek, daalt de weerstand van de Varistor sterk, waardoor overtollige stroom weggeleidt van gevoelige componenten en deze beschermt tegen schade.Varistors worden afgebeeld in circuitdiagrammen met symbolen die lijken op twee tegengestelde diodes, soms gecombineerd met aanvullende notaties om hun beschermende rol te benadrukken.Ze worden op grote schaal gebruikt in overspanningsbeveiligingsapparaten, waardoor de veiligheid van elektronische systemen in zowel consumenten- als industriële omgevingen wordt gewaarborgd.

Varistors zijn nodig componenten bij het beschermen van elektronische systemen tegen spanningspieken en pieken.In stroomstroken en overspanningsbeschermers voorkomen ze dat overmatige spanning apparaten beschadigt die zijn verbonden met de voeding.In telecommunicatiesystemen beschermen varistors gevoelige apparatuur van elektrische pieken veroorzaakt door blikseminslag of verstoringen in stroomleidingen.Evenzo beschermen ze in auto -elektronica circuits tegen spanningsschommelingen die worden gegenereerd door alternatoren en ontstekingssystemen, waardoor de betrouwbare werking van voertuigelektronica wordt gewaarborgd.In industriële omgevingen worden varistoren veel gebruikt om motoren, transformatoren en besturingscircuits te beschermen tegen elektrische ruis en stroomstieken, waardoor het risico op schade en downtime in veeleisende omgevingen wordt geminimaliseerd.

Afbeelding 14. Symbool van varistorcircuit

Figuur 15. Varistor Standard Symbol

Metaaloxide -varistors (MOVS)

Metaaloxidevaristoren (MOV's) zijn een specifiek type varistor geconstrueerd met behulp van metaaloxidematerialen, zoals zinkoxide, gecombineerd met andere verbindingen.Deze materialen geven MOV's hun onderscheidende niet-lineaire spanningsresistentie-eigenschappen, waardoor ze hoge energie-pieken effectief kunnen verwerken.Wanneer de spanning binnen een veilig bereik ligt, behouden MOV's een hoge weerstand, maar tijdens overspanningsgebeurtenissen daalt hun weerstand dramatisch, de overtollige stroom om verbonden componenten te beschermen.In circuitdiagrammen worden MOV's gelabeld met het symboolbeweging om ze te onderscheiden van andere soorten varistors.Vanwege hun hoge energievermogen en betrouwbaarheid worden MOV's veel gebruikt in toepassingen voor vermogensbescherming.

Metaaloxidevaristors (MOVS), een componenten bij het beschermen van elektronische systemen tegen spanningsschommelingen.Ze worden vaak aangetroffen in overspanningsbeschermers, waar ze apparaten beschermen tegen tijdelijke spikes veroorzaakt door blikseminslag of schommelingen in het power grid.In voedingen zorgen MOV's voor een stabiele werking door te bewaken tegen ingangsspanningsstijgingen die gevoelige apparatuur zoals computers en televisies kunnen beschadigen.In industriële systemen spelen MOV's een sleutelrol bij het beschermen van zware machines en besturingssystemen tegen stroomstoten, waardoor dure downtime en schade aan apparatuur wordt voorkomen.Hoewel MOV's zeer effectief zijn, kunnen ze na verloop van tijd afbreken met herhaalde blootstelling aan pieken.Om betrouwbare bescherming te behouden, is het belangrijk om overspanningsbeveiligingsapparaten te inspecteren en te vervangen die MOV's bevatten indien nodig.

Figuur 16. Symbool met metaal-oxide varistor

Vochtgevoelige weerstanden

Vochtgevoelige weerstanden, ook wel vochtigheidssensoren of humidistats genoemd, passen hun weerstand aan op basis van de omgevingstrookniveaus in hun omgeving.Naarmate de relatieve vochtigheid toeneemt, verandert de weerstand van deze componenten, na een voorspelbare curve.Dit maakt ze ideaal voor het bewaken en beheersen van de luchtvochtigheid in verschillende toepassingen.In circuitdiagrammen worden vochtgevoelige weerstanden weergegeven door het symbool R's, wat hun reactievermogen op vocht aangeeft.Deze componenten zijn nodig in omgevingen waar vochtcontrole geweldig is voor veiligheid, comfort of operationele efficiëntie.

Figuur 17. Symbool voor luchtvochtigheid weerstand

Vochtgevoelige weerstanden spelen een rol bij het monitoren en beheersen van vochtigheid in verschillende toepassingen.In HVAC -systemen helpen ze de luchtvochtigheidsniveaus binnenshuis te reguleren, om comfort te waarborgen en problemen zoals schimmelgroei te voorkomen.Evenzo zijn deze weerstanden in industriële processen zoals farmaceutische productie, voedselproductie en elektronica goed voor het handhaven van de productkwaliteit en het voorkomen van schade veroorzaakt door overtollig vocht of droogheid.In de landbouw optimaliseren vochtigheidssensoren de omstandigheden in kassen en gewassenopslag, waardoor de buit en uitdroging worden verminderd.Ze worden ook op grote schaal gebruikt in consumentenelektronica, waaronder ontvochtigers, weerstations en smart home -systemen, waar ze omgevingsvochtigheid volgen en de apparaatbewerkingen dienovereenkomstig aanpassen.

Netwerkweerstanden

Netwerkweerstanden zijn geïntegreerde circuits die meerdere weerstanden combineren in een enkel, compact pakket.Deze weerstandsarrays zijn ontworpen om ruimte te besparen op gedrukte printplaten (PCB's) en het vereenvoudigen van het circuitontwerp, vooral in toepassingen die meerdere identieke of nauw verwante weerstanden vereisen.Door meerdere weerstanden in één eenheid te consolideren, verminderen netwerkweerstanden het aantal discrete componenten op het bord, waardoor de betrouwbaarheid wordt verbeterd en de montagetijd wordt verkort.Netwerkweerstanden worden gewoonlijk weergegeven door de symbool RN in circuitdiagrammen.Ze zijn beschikbaar in verschillende configuraties, zoals 8-pins, 10-pins of zelfs grotere pakketten, voor verschillende ontwerpvereisten.

Figuur 18. Netwerkweerstand

Netwerkweerstanden worden veel gebruikt in moderne elektronische systemen vanwege hun vermogen om meerdere weerstanden te integreren in een compact pakket, waardoor ruimte wordt bespaard en het circuitontwerp vereenvoudigt.Op computer -moederborden spelen ze een rol in geheugenmodules, busbeëindiging en andere dicht ingepakte gebieden, waardoor consistente signaalintegriteit wordt gewaarborgd.In communicatieapparaten behandelen netwerkweerstanden data -overdracht en signaalverwerking efficiënt, ter ondersteuning van betrouwbare telecommunicatiesystemen.Voor ingebedde systemen, zoals microcontrollers en IoT -apparaten, maximaliseren netwerkweerstanden de PCB -ruimte en verbeteren de productie -efficiëntie.In zowel analoge als digitale circuits worden ze gebruikt voor toepassingen die een precieze spanningsverdeling, pull-up of pull-down weerstanden of configuraties met bijpassende weerstandswaarden vereisen.Hun compacte ontwerp vermindert ook parasitaire effecten, waardoor de circuitprestaties worden verbeterd.Met name waardevol bij ontwerpen met hoge dichtheid, zorgen netwerkweerstanden voor betrouwbare functionaliteit en minimaliseren het aantal discrete componenten.

Normen voor weerstandssymbolen

Weerstandsymbolen dienen als een universele taal voor het weergeven van deze componenten in circuitdiagrammen, waardoor duidelijkheid en consistentie in ontwerp en interpretatie worden gewaarborgd.Met deze standaardisatie kan iedereen uit verschillende regio's, industrieën en technische achtergronden effectief samenwerken zonder verwarring.De specifieke symbolen die worden gebruikt om weerstanden weer te geven, kunnen echter verschillen, afhankelijk van de gevolgde regionale normen die worden gevolgd.

Figuur 19. Standaarden voor weerstandssymbolen

IEC 60617 (International Standard)

De IEC 60617 -standaard, onderhouden door de International Electrotechnical Commission (IEC), maakt gebruik van een eenvoudige rechthoekige vorm om weerstanden in circuitdiagrammen te symboliseren.Deze schone en eenvoudige weergave is ontworpen voor eenvoud en uniformiteit, waardoor het gemakkelijk is om in schematische ontwerpen op te nemen.

• Adoptie en gebruik: het rechthoekige symbool wordt algemeen aangenomen in Europa en in veel andere regio's over de hele wereld.Het minimalistische ontwerp sluit aan bij moderne engineeringpraktijken, waarbij eenvoud in schema's prioriteit krijgt voor leesbaarheid.

• Voordelen: het rechthoekige symbool is handig in dicht ingepakte schema's, omdat het visuele rommel minimaliseert.De eenvoud maakt het ook ideaal voor CAD-tools (computerondersteund ontwerp), die tegenwoordig veel worden gebruikt in circuitontwerp.

IEEE STD 315-1975 (American Standard)

De IEEE STD 315-1975-standaard, veel gebruikt in de Verenigde Staten en enkele andere regio's, vertegenwoordigt daarentegen weerstanden met een zigzag- of squiggle-lijn.Deze afbeelding is al tientallen jaren in gebruik en weerspiegelt een meer traditionele benadering van schematisch ontwerp.

• Adoptie en gebruik: het zigzagsymbool blijft populair in de Amerikaanse elektrische en elektronica -industrie, evenals in educatief materiaal en studieboeken.Het heeft een gevoel van bekendheid voor ingenieurs die zijn opgeleid in de VS of het gebruik van oudere ontwerpnormen.

• Voordelen: het zigzagsymbool biedt een intuïtieve visuele cue voor de functie van weerstanden, omdat het een weerstand of barrière voor de stroomstroom suggereert, waardoor het gemakkelijker te begrijpen is voor beginners.

Toepassingen van weerstanden

Huidige controle

Weerstanden worden voornamelijk gebruikt om de stroom van elektrische stroom in een circuit te reguleren.Door weerstand te introduceren, beperken ze de hoeveelheid stroom die door een component gaat, waardoor schade wordt voorkomen en een precieze werking zorgt.Bijvoorbeeld, draadgewonden weerstanden, die bekend staan ​​om hun duurzaamheid en nauwkeurigheid, worden vaak gebruikt bij het meten van instrumenten zoals ammeters.Deze weerstanden zorgen ervoor dat de stroom die door het instrument stroomt, wordt geregeld om fouten in de meting te voorkomen.Zonder weerstanden om stroom te reguleren, kunnen gevoelige elektronische componenten gemakkelijk oververhit of falen, wat leidt tot potentiële circuitstoringen of gevaren.

Lichtgevoeligheid

Bepaalde soorten weerstanden, zoals fotoresistors of lichtafhankelijke weerstanden (LDR's), zijn ontworpen om hun weerstand aan te passen op basis van de intensiteit van het licht.Deze componenten spelen een rol in toepassingen waar lichtgevoeligheid nodig is.Fotoresistors, of lichtafhankelijke weerstanden (LDR's), worden veel gebruikt in toepassingen die gevoeligheid voor licht vereisen.In beveiligingssystemen zijn LDR's geïntegreerd in bewegingsgevoelige verlichting of alarmsystemen, waar veranderingen in lichtniveaus waarschuwingen of reacties kunnen activeren.Evenzo worden in fotografie LDR's gebruikt in camera's om de blootstellingsinstellingen te automatiseren door de diafragma of sluitertijd aan te passen op basis van omgevingslicht, waardoor de correct verlichte foto's worden gewaarborgd.

Thermisch beheer

Thermistors, een type weerstandsgevoelig voor temperatuurveranderingen voor het reguleren en bewaken van thermische omstandigheden in elektronische circuits.Thermistoren zijn geweldig in circuits met een hoog stroomverbruik, omdat ze helpen oververhitting te voorkomen door stijgende temperaturen te detecteren en de stroom te verminderen om gevoelige componenten te beschermen.Ze worden ook op grote schaal gebruikt als temperatuursensoren in apparaten zoals thermostaten, koelkasten en motorcontrollers, waarbij precieze temperatuurwaarden worden gebruikt voor goed functioneren.Door veilige bedrijfstemperaturen te handhaven, verbeteren thermistors de betrouwbaarheid en verlengen ze de levensduur van elektronische apparaten in zowel dagelijkse als industriële toepassingen.

Spanningsbeheer en circuitbescherming

Weerstanden zijn onmisbaar voor het beheren van spanningsniveaus en het waarborgen van de veiligheid van elektronische circuits.Ze helpen schade aan componenten te voorkomen door de hoeveelheid spanning of stroom die hen bereikt te beperken.Ze worden bijvoorbeeld vaak gekoppeld aan LED's om de stroom te beperken, waardoor de diodes niet opbranden vanwege overmatige stroom.Zekeringweerstanden fungeren als opofferingscomponenten, waarbij het circuit tijdens spanningsstieken wordt losgekoppeld om waardevollere onderdelen te beschermen tegen schade.In vermogensgevoelige toepassingen, zoals medische hulpmiddelen of ruimtevaartsystemen, spelen weerstanden een rol bij het handhaven van veiligheid en functionaliteit.Door spanning en stroom te reguleren, helpen ze ervoor te zorgen dat elektronische systemen op betrouwbare wijze werken, zelfs onder uitdagende omstandigheden.

Signaalverwerking

Weerstanden zijn een integraal onderdeel van signaalmodulatie, demodulatie en verwerking in communicatie- en audiosystemen.In radiofrequentiecircuits worden ze gebruikt om signalen te stabiliseren en te verfijnen, waardoor duidelijke en betrouwbare communicatie bij ontvangers en zenders wordt gewaarborgd.Evenzo helpen weerstanden in audiosystemen om signaalniveaus te balanceren, waardoor vervorming wordt voorkomen en de geluidskwaliteit verbetert.Zonder weerstanden zou het bereiken van de precisie die nodig is voor high-fidelity audio of betrouwbare gegevensoverdracht veel moeilijker zijn in moderne signaalverwerkingstoepassingen.

Algemene circuitstabiliteit

Naast hun specifieke toepassingen verbeteren weerstanden de algehele stabiliteit en functionaliteit van elektronische circuits.Ze helpen bij het voorkomen van plotselinge spanning of stroomschommelingen die gevoelige componenten kunnen beschadigen, zoals microcontrollers en sensoren.In voedingen zorgen weerstanden voor zelfs energieverdeling tussen componenten, wat de algehele efficiëntie en betrouwbaarheid van het circuit verbetert.Door stabiliteit te bieden, verbeteren weerstanden de duurzaamheid en betrouwbaarheid van een breed scala aan elektronische apparaten, van alledaagse huishoudelijke apparaten tot geavanceerde industriële machines.

Conclusie

Weerstanden zijn van cruciaal belang om elektronische circuits goed te laten werken, waardoor elektriciteit veilig wordt aangepast en geregeld.Deze verkenning van verschillende weerstanden, van vaste tot speciale typen zoals thermistors en varistors, laat zien hoe ze omgaan met elektriciteit, controle -energie en reageren op veranderingen zoals warmte of licht.De details over hun weerstand, tolerantie en vermogenscapaciteit helpen bij het kiezen van de juiste weerstand voor de juiste baan.De manier waarop weerstanden zich aanpassen aan verschillende omgevingen, zoals in temperatuursensoren of lichtgevoelige apparaten, toont hun veelzijdigheid.Naarmate we meer vooruitgang in technologie zien, herinneren de basisrollen en het gebruik van weerstanden ons aan hun blijvende belang om allerlei elektronische apparaten goed en veilig te laten werken.
