Op 2025/01/24 1,627

Wat maakt EPM7128SQC100-15F een betrouwbare keuze?

De EPM7128SQC100-15F is een high-performance programmeerbaar logisch apparaat dat flexibiliteit en betrouwbaarheid biedt voor verschillende toepassingen.Het maakt deel uit van de Max 7000 -serie van Altera en is ontworpen om taken snel en efficiënt aan te kunnen.Met zijn compacte ontwerp- en geavanceerde functies is dit apparaat ideaal voor gebruik in industriële, medische, telecommunicatie- en consumentenelektronica.Het programmeerbare karakter maakt het gemakkelijk aan te passen aan verschillende behoeften, waardoor soepele integratie in veel systemen wordt gewaarborgd.Of u nu op zoek bent naar snelle verwerking of betrouwbare werking, de EPM7128SQC100-15F biedt een geweldige oplossing voor moderne elektronische ontwerpen.

Catalogus

Overzicht van EPM7128SQC100-15F

De EPM7128SQC100-15F, onderdeel van Altera's Max 7000-serie, biedt hoge dichtheid en betrouwbare prestaties in programmeerbare logische apparaten (PLD's).Gebouwd met geavanceerde CMOS -technologie, biedt het tussen 600 en 5.000 bruikbare poorten, waardoor flexibiliteit voor verschillende toepassingen wordt gewaarborgd.De Max 7000-familie staat bekend om zijn snelle verwerkingssnelheden, met pin-to-pins vertragingen zo laag als 5 ns en tellersnelheden tot 175,4 MHz.

Apparaten in deze familie, waaronder de Max 7000s en Max 7000e, ondersteunen meerdere snelheidsgraden en voldoen aan de PCI Local Bus -specificatie, revisie 2.2, die zorgen voor compatibiliteit met PCI -systemen.Het EEPROM-gebaseerde ontwerp zorgt voor betrouwbare prestaties en eenvoudige integratie in een breed scala aan systemen.

Neem voor bedrijven die de productie met deze apparaten willen optimaliseren, neemt contact met ons op voor bulk -aankoopopties en prijsdetails.Laat ons u helpen aan uw projectbehoeften te voldoen met betrouwbare, krachtige oplossingen.

EPM7128SQC100-15F PIN-configuratie

Belangrijkste kenmerken van EPM7128SQC100-15F

Logica -elementen en blokken

De EPM7128SQC100-15F is ontworpen met 8 logische blokken, wat een flexibele en betrouwbare structuur biedt voor uw programmeerbare logische behoeften.

Macrocellen

Het omvat 128 macrocellen, waardoor complexe bewerkingen mogelijk zijn met behoud van efficiëntie en prestaties.

Tellen

Met 2500 bruikbare poorten levert dit model de capaciteit die nodig is voor een breed scala aan toepassingen zonder in gevaar te brengen.

Input/output pins

Uitgerust met 84 I/O -pinnen, maakt het naadloze connectiviteit en integratie in uw systemen mogelijk.

Vertragingstijd

De maximale vertragingstijd van 15 ns zorgt voor snelle en responsieve bewerkingen, waardoor het geschikt is voor tijdgevoelige toepassingen.

Spanningstoevoer

Het apparaat werkt met een interne spanningsbereik van 4,75 V tot 5,25 V, en biedt stabiliteit en compatibiliteit met gemeenschappelijke stroomsystemen.

Temperatuurbereik

Ontworpen voor een werkbereik van 0 ° C tot 70 ° C, presteert het betrouwbaar onder standaard omgevingscondities.

Pakkettype

Gehuizen in een oppervlaktemontage 100-bqfp-pakket, is het apparaat eenvoudig te integreren en ideaal voor compacte ontwerpen.

Technische specificaties

Technische specificaties van Intel, EPM7128SQC100-15F.

Productkenmerk	Attribuutwaarde
Fabrikant	Intel
Spanningsvoorziening - Intern	4.75V ~ 5.25V
Leverancierapparaatpakket	100-pqfp (20x14)
Serie	Max® 7000s
Programmeerbaar type	In systeem programmeerbaar
Pakket / kast	100-bqfp
Pakket	Dienblad
Bedrijfstemperatuur	0 ° C ~ 70 ° C (TA)
Aantal macrocellen	128
Aantal logische elementen/blokken	8
Aantal I/O	84
Aantal poorten	2500
Montagetype	Oppervlaktemontage
Vertragingstijd TPD (1) Max	15 ns
Base Productnummer	EPM7128
ROHS -status	Rohs niet-conform
Vochtgevoeligheidsniveau (MSL)	3 (168 uur)
Bereikstatus	Raakt onaangetast
Eccn	EAR99
HTSUS	8542.39.0001

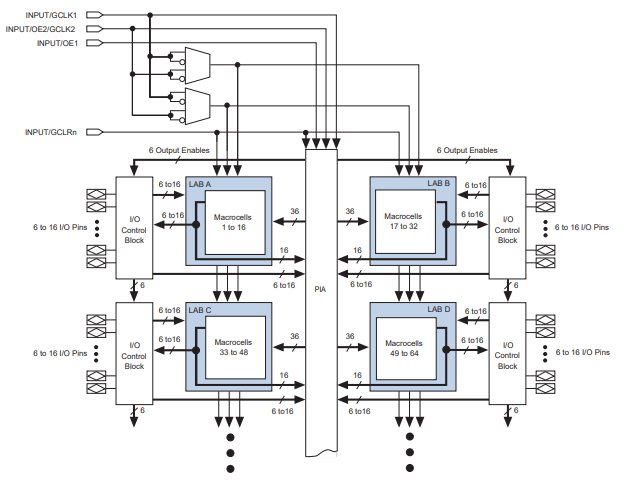

EPM7128SQC100-15F blokdiagram

Het blokdiagram van de EPM7128SQC100-15F illustreert de Interne architectuur en functionaliteit van het programmeerbare logische apparaat.Het is verdeeld in vier primaire logische arrayblokken (labs), gelabeld A, B, C en D, elk bevat 16 Macrocells, die de basis vormen voor programmeerbare logische bewerkingen.Deze laboratoria worden onderling verbonden door een programmeerbare interconnectarray (PIA), waardoor een efficiënte communicatie tussen blokken wordt gewaarborgd.

Elk lab is gekoppeld aan een Input/output (I/O) controleblok dat erin slaagt 16 I/O -pinnen, het mogelijk maken voor flexibele externe verbindingen.Het diagram benadrukt ook de invoerklok en besturingssignalen (GCLK en OE), die de logische bewerkingen binnen het apparaat synchroniseren en regelen.De zes output biedt mogelijk extra flexibiliteit bij routing en signaalbeheer.

Deze lay -out zorgt ervoor dat het apparaat diverse toepassingen ondersteunt door een hoge connectiviteit, efficiënte signaalverwerking en flexibel logisch ontwerp binnen een compacte architectuur aan te bieden.

Toepassingen van EPM7128SQC100-15F

Industriële automatiserings- en besturingssystemen

De EPM7128SQC100-15F is ideaal voor gebruik in industriële automatisering, waar het efficiënte controle- en verwerkingstaken ondersteunt.De betrouwbaarheid en snelle prestaties maken het geschikt voor geautomatiseerde machines en robotica.

Medische apparatuur

Dit model is goed geschikt voor medische hulpmiddelen die precisie en stabiliteit vereisen.Het biedt betrouwbare prestaties in bewakingssystemen, diagnostische hulpmiddelen en beeldvormingsapparatuur.

Telecommunicatie -infrastructuur

In telecommunicatie draagt ​​de EPM7128SQC100-15F bij aan stabiele en snelle signaalverwerking.Het is een geweldige keuze voor netwerkschakelaars, routers en communicatieapparatuur.

Auto -elektronica

Het apparaat kan de automobielelektronica verbeteren door besturingssystemen, veiligheidsmechanismen en infotainmenttoepassingen te verbeteren, waardoor soepele werking in voertuigen wordt gewaarborgd.

Consumentenelektronica

De EPM7128SQC100-15F ondersteunt de ontwikkeling van geavanceerde consumentenelektronica zoals thuisautomatiseringssystemen, draagbare apparaten en slimme apparaten, die betrouwbare functionaliteit bieden.

Voordeel en nadeel van EPM7128SQC100-15F

Voordelen

• Hoge logische dichtheid ondersteunt compacte ontwerpen

• Programmeerbaarheid in het systeem maakt eenvoudige updates mogelijk

• Betrouwbare prestaties met lage voortplantingsvertraging

• Flexibele I/O -pinnen passen bij verschillende toepassingen

• Het brede bedrijfstemperatuurbereik werkt goed in industriële opstellingen

Nadelen

• Beperkte poorttelling past mogelijk niet bij complexe systemen

• Vereist een 5V-aanbod, die mogelijk niet past

• Oppervlaktemontagepakket kan moeilijker te hanteren zijn in handmatige montage

• Kan een beperkte beschikbaarheid hebben vanwege een ouder model

EPM7128SQC100-15F alternatieven

Onderdeelnummer	Fabrikant	Belangrijke functies	Use case/notes
EPM7128SQC160-10	Intel	Surface Mount, 160-PQFP-pakket (28x28), 128 macrocellen, 100 I/O-pinnen, 2500 poorten en een maximale vertragingstijd van 10 ns.Werkt met een spanningsvoorraad van 4,75 V ~ 5.25V.	Ideaal voor toepassingen die meer I/O -pinnen (100 I/O) nodig hebben met snellere prestaties (10 ns vertraging).
EPM7128SQC100-7	Intel	Surface Mount, 100-PQFP-pakket (20x14), 128 macrocellen, 84 I/O-pinnen, 2500 poorten en een maximale vertragingstijd van 7,5 ns.Werkt met een spanningsvoorraad van 4,75 V ~ 5.25V.	Het beste voor ontwerpen die hoge prestaties vereisen met een snellere respons (7,5 ns vertraging) in een kleiner 100-pqfp-pakket.
EPM7128SQC100-15N	Intel	Surface Mount, 100-PQFP-pakket (20x14), 128 macrocellen, 84 I/O-pinnen, 2500 poorten en een maximale vertragingstijd van 15 ns.Werkt met een spanningsvoorraad van 4,75 V ~ 5.25V.	Geschikt voor toepassingen met matige vertragingstolerantie (15 ns) en standaard I/O -vereisten (84 I/O).

Fabrikantgegevens voor EPM7128SQC100-15F

De EPM7128SQC100-15F wordt vervaardigd door Intel, een wereldwijde leider in technologie en innovatie.Intel staat bekend om het produceren van betrouwbare en goed presterende componenten die veel worden gebruikt in elektronica en computergebruik.Met een sterke focus op kwaliteit en vooruitgang blijft Intel verschillende toepassingen ondersteunen met producten die zijn ontworpen om aan de moderne eisen te voldoen.

Conclusie

De EPM7128SQC100-15F is een veelzijdige en betrouwbare CPLD die is ontworpen om aan een breed scala aan behoeften in verschillende toepassingen te voldoen.De snelle prestaties, hoge logische dichtheid en betrouwbare functies maken het een geweldige keuze voor projecten die efficiëntie en flexibiliteit vereisen.Of het nu gaat om industriële automatisering, telecommunicatie of consumentenelektronica, dit apparaat levert consistente resultaten op.Verken de functies en voordelen ervan om te zien hoe het in uw volgende project past.

Datasheet PDF

EPM7128SQC100-15F Datasheet:

EPM7128SQC100-15F.PDF
