4,7 kΩ-weerstandsgids: kleurcode, gebruik, testen en waardevergelijking

Een weerstand van 4,7 kΩ is een veelgebruikt elektronisch onderdeel dat wordt gebruikt om de stroom te regelen en de spanning in circuits in te stellen.In dit artikel wordt uitgelegd wat de waarde betekent, hoe u de kleurbanden kunt lezen en wat de belangrijkste specificaties zijn.Het laat ook zien waar het normaal gesproken wordt gebruikt, zoals pull-up- en pull-down-signalen, transistorbesturing en spanningsdelers.U leert ook hoe u dit kunt controleren met een multimeter en hoe deze zich verhoudt tot weerstanden van 10 kΩ en 47 kΩ.

Catalogus

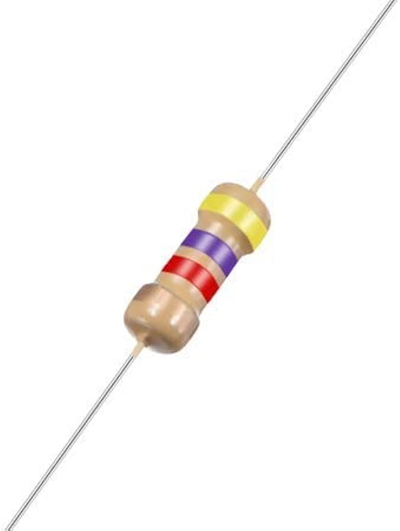

Afbeelding 1. Axiale weerstand van 4,7 kΩ

Wat is een weerstand van 4,7 kΩ?

Een weerstand van 4,7 kΩ is een weerstand met een weerstandswaarde van 4.700 ohm (Ω).De “kΩ” betekent kilo-ohm, dus 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.In een circuit wordt deze waarde gewoonlijk gebruikt om de stroom naar een veiliger niveau te verlagen of om een ​​spanningsniveau op een knooppunt in te stellen.Het helpt de signalen stabiel te houden door te bepalen hoeveel stroom er door een pad kan stromen.Simpel gezegd is een weerstand van 4,7 kΩ een standaardwaarde die wordt gebruikt om de stroom te regelen of de spanning vorm te geven zonder dat het circuit te veel trekt.

Elektrische specificaties van een weerstand van 4,7 kΩ

Een weerstand van 4,7 kΩ kan in vele soorten en maten worden gemaakt, waardoor de specificaties per serie en fabrikant verschillen.In de onderstaande tabel staan ​​veelvoorkomende, meetbare specificaties die u op datasheets tegenkomt.

Specificaties	Typisch bereik
Nominaal weerstand	4,7 kΩ (4.700 Ω)
Tolerantie	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Vermogen (axiaal)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Vermogen (SMD)	1/20W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatuur coëfficiënt (TCR)	25, 50, 100, 200, 300 ppm/°C
Operationeel temperatuur bereik	−55°C tot +155°C (varieert per type)
Maximaal werken spanning	~50 V tot 500 V (afhankelijk van pakket/vermogen)
Maximale overbelasting spanning	Hoger dan werkspanning (serie-afhankelijk)
Pakketgrootte (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Lichaamsgrootte (axiaal)	Hangt ervan af wattage (langere body voor hogere W)
Weerstand technologie	Dikke film, dunne film, metaalfilm, draadgewonden
Lange termijn stabiliteit	bijv. ±(0,2% tot 1%) over 1.000 uur (typeafhankelijk)
Lawaai (relatief)	Lager binnen metaal/dunne film, hoger in sommige dikke films
Spanning coëfficiënt	Typisch laag;meer gespecificeerd in precisietypes
Vocht / milieubeoordeling	Varieert (reeksen voor algemeen gebruik tot hoge betrouwbaarheid)

Kleurcode weerstand 4,7 kΩ

Veel weerstanden van 4,7 kΩ gebruiken kleurbanden, zodat u de waarde snel kunt identificeren.Het aantal banden (4, 5 of 6) verandert voornamelijk hoeveel cijfers worden weergegeven en of extra informatie zoals de temperatuurcoëfficiënt wordt opgenomen.

4-bands kleurcode

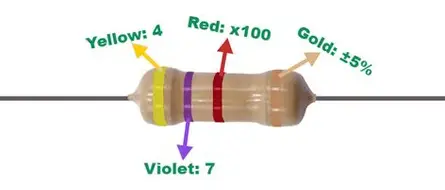

Afbeelding 2. 4-bands 4,7 kΩ kleurcode

Bandje Positie	Kleur	Betekenis	Waarde
1e band	Geel	1e cijfer	4
2e bands	Violet	2e cijfer	7
3e band	Rood	Vermenigvuldiger	×100 (10²)
4e band	Goud	Tolerantie	±5%

De eerste twee banden geven het getal 47 aan. De derde band (rood) betekent vermenigvuldigen met 100, dus 47 × 100 = 4.700 Ω.Dat is 4,7 kΩ.De gouden band laat zien dat de weerstand ±5% kan afwijken van de aangegeven waarde.

5-bands kleurcode

Een 5-bands weerstand voegt een extra cijfer toe, zodat de waarde drie significante cijfers gebruikt vóór de vermenigvuldiger.Dit wordt vaak gebruikt voor onderdelen met nauwere toleranties.

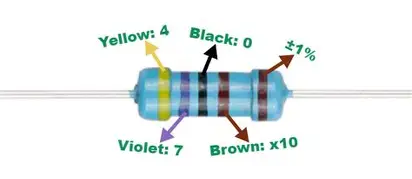

Afbeelding 3. 5-bands 4,7 kΩ kleurcode

Bandje Positie	Kleur	Betekenis	Waarde
1e band	Geel	1e cijfer	4
2e bands	Violet	2e cijfer	7
3e band	Zwart	3e cijfer	0
4e band	Bruin	Vermenigvuldiger	×10 (10¹)
5e band	Bruin	Tolerantie	±1%

De eerste drie banden vormen 470. De vermenigvuldigingsband (bruin) betekent ×10, dus 470 × 10 = 4.700 Ω.Dat komt overeen met 4,7 kΩ.De laatste band (bruin) geeft een tolerantie van ±1% aan, wat over het algemeen nauwkeuriger is dan gewone 4-bands onderdelen.

6-bands kleurcode

Een 6-bands weerstand bevat naast tolerantie ook een temperatuurcoëfficiëntband (tempco).Dit is handig als u belang hecht aan waardestabiliteit bij temperatuurveranderingen.

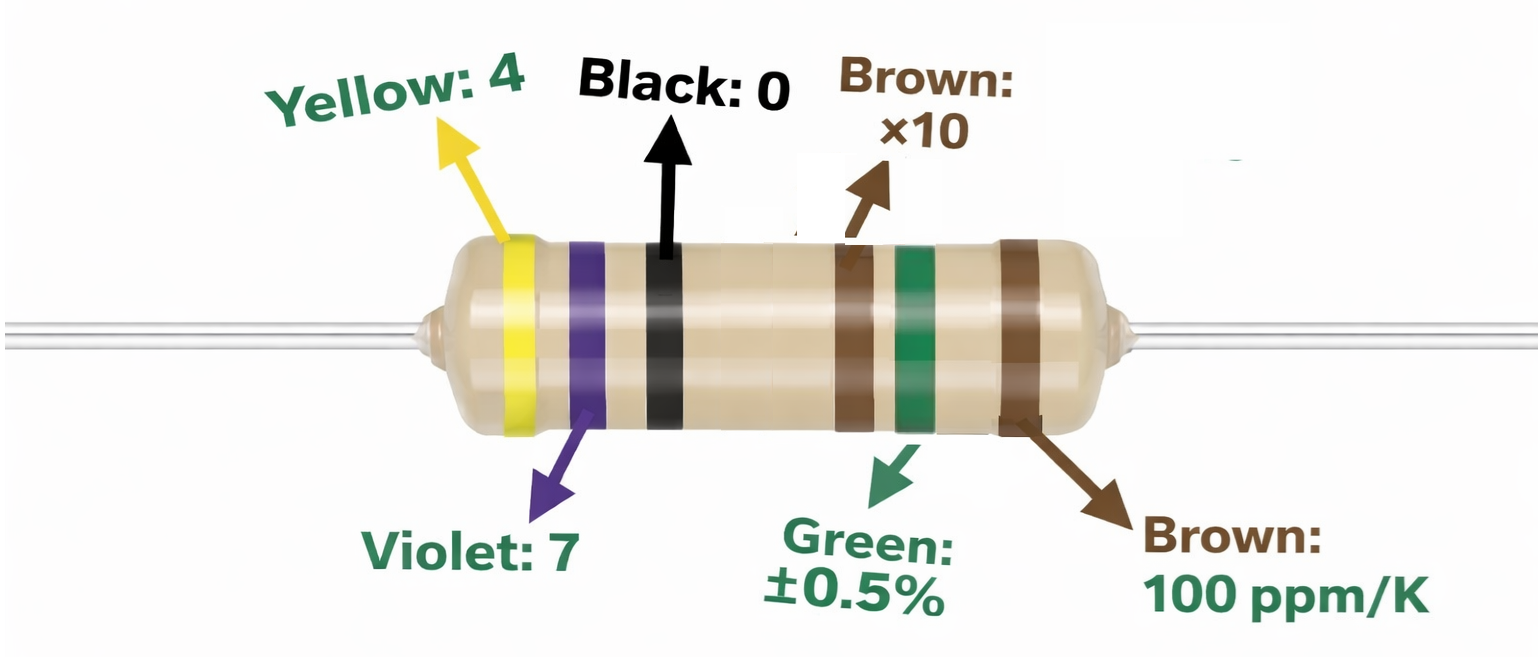

Afbeelding 4. 6-bands 4,7 kΩ kleurcode

Bandje Positie	Kleur	Betekenis	Waarde
1e band	Geel	1e cijfer	4
2e bands	Violet	2e cijfer	7
3e band	Zwart	3e cijfer	0
4e band	Bruin	Vermenigvuldiger	×10 (10¹)
5e band	Groen	Tolerantie	±0,5%
6e bands	Bruin	Tempco	100 ppm/°C

De groene band betekent dat de weerstand met ±0,5% mag variëren vanaf 4,7 kΩ.De bruine tempco-band betekent dat de weerstand ongeveer 100 ppm/°C verandert, wat 0,01% per °C is (omdat 100 ppm = 100/1.000.000).Lagere ppm/°C-waarden betekenen doorgaans een betere stabiliteit wanneer de temperatuur stijgt of daalt.Dit is de reden waarom 6-bandsweerstanden vaak worden gebruikt waar consistente weerstand van belang is voor de temperatuur.

Toepassingen van een weerstand van 4,7 kΩ

Een weerstand van 4,7 kΩ is een “midden”-waarde die in veel praktische ontwerpen past, vooral rond logische signalen en circuits met een klein signaal.Hieronder vindt u algemene manieren waarop het in circuits wordt gebruikt.

1. Pull-up-weerstand voor digitale ingangen

Een pull-up van 4,7 kΩ helpt een digitale ingang een zuiver HOOG te lezen wanneer de schakelaar of uitgang open is.Het geeft een voldoende sterke pull-up om kleine ruis te bestrijden, maar houdt de stroom nog steeds redelijk als de lijn LAAG wordt getrokken.Deze waarde wordt algemeen gezien op microcontroller-ingangen en open-drain-uitgangen.Het is ook gebruikelijk op gedeelde signaallijnen waar stabiliteit belangrijk is.

2. Pull-down-weerstand voor stabiele LAGE status

Een pull-down van 4,7 kΩ houdt een signaal op LAAG wanneer niets het aanstuurt.Dit voorkomt “zwevende” ingangen die willekeurig van status kunnen veranderen.Het wordt vaak gebruikt met knoppen, sensoruitgangen en inschakelpinnen.De waarde is sterk genoeg om een ​​duidelijk niveau te definiëren zonder het circuit zwaar te maken.

3. Transistorvoorspanning in kleine signaaltrappen

In BJT- of MOSFET-driversecties wordt vaak 4,7 kΩ gebruikt om een biaspad in te stellen voor een basis-/poortknooppunt.Het helpt bepalen hoe sterk een stuursignaal de transistoringang aandrijft.Velen kiezen ervoor als ze een stevig besturingspad willen zonder overmatige aandrijfstroom.Het zorgt er ook voor dat de ingang niet opgeladen blijft wanneer het stuursignaal wordt verbroken.

4. Spanningsdeler voor referentie- of detectieknooppunten

Een weerstand van 4,7 kΩ wordt gewoonlijk gecombineerd met een andere weerstand om een verdeler te vormen voor een voorspelbare knooppuntspanning.Het wordt gebruikt voor ingangsschaling, referentie-instelling en sensoruitleescircuits.De waarde is praktisch omdat er geen erg grote componenten voor nodig zijn en de delerstroom toch gematigd blijft.Het is ook gemakkelijk te matchen met veel standaard weerstandswaarden.

5. Signaallijndemping of milde belasting

In sommige signaalpaden wordt 4,7 kΩ gebruikt als lichte belasting om ongewenste zwevende deeltjes te verminderen of om het gedrag van een knooppunt vorm te geven.Het kan helpen bij het kalmeren van kleine ruis op lijnen met hoge impedantie.Dit is gebruikelijk bij analoge ingangen en comparatoringangen.Het doel is een stabieler knooppunt zonder er een zware last van te maken.

Hoe een weerstand van 4,7 kΩ testen met een multimeter?

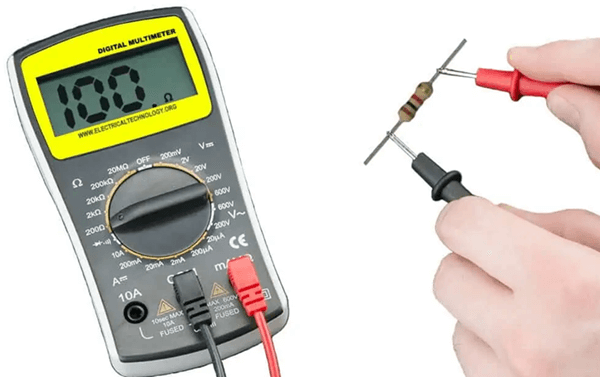

Figuur 5. Een weerstand meten met een digitale multimeter

Een snelle multimetercontrole bevestigt of een weerstand in de buurt van de verwachte waarde ligt.Dit is handig bij het oplossen van problemen of het sorteren van onderdelen.

Stap 1: Stel de multimeter correct in

Schakel de multimeter in en stel deze in op de weerstandsmodus (Ω).Als uw meter een handmatig bereik heeft, selecteert u een bereik boven 4,7 kΩ, bijvoorbeeld 20 kΩ.Zorg ervoor dat de sondes op de juiste poorten zijn aangesloten (COM en Ω).Raak de sondepunten kort tegen elkaar aan om te zien of de meter normaal reageert.

Stap 2: Isoleer de weerstand voordat u gaat meten

Voor de meest nauwkeurige aflezing moet de weerstand buiten het circuit worden gemeten.Als het nog steeds op een bord is gesoldeerd, kunnen andere onderdelen parallelle paden creëren die de uitlezing veranderen.Als verwijderen niet mogelijk is, tilt u één been van de weerstand op, zodat deze niet langer volledig is aangesloten.Deze stap voorkomt valse metingen die er te laag uitzien.

Stap 3: Meet de weerstandswaarde

Houd één sonde op elke draad van de weerstand.Zorg voor een stabiel contact, zodat de waarde niet verspringt als gevolg van een slechte verbinding.Lees de weergegeven weerstand af en kijk of deze in de buurt van 4,70 kΩ ligt.Een kleine drift is normaal, afhankelijk van de tolerantie van de weerstand.

Stap 4: Beoordeel het resultaat aan de hand van een verwacht bereik

Vergelijk de meetwaarde met de tolerantie van de weerstand, als u deze weet.Voor een gebruikelijk onderdeel van ±5% is een normaal bereik ongeveer 4,465 kΩ tot 4,935 kΩ.Voor een onderdeel van ±1% is een normaal bereik ongeveer 4,653 kΩ tot 4,747 kΩ.Als de meter OL (open lijn) weergeeft of een waarde ver buiten het verwachte bereik, is de weerstand mogelijk beschadigd of is de meetopstelling mogelijk verkeerd.

Vergelijking van weerstanden van 4,7 kΩ versus 10 kΩ versus 47 kΩ

Deze drie waarden worden vaak gebruikt voor dezelfde “taken” (zoals pull-ups, bias-paden en verdelers), maar ze gedragen zich anders omdat weerstand de stroom en belasting verandert.De onderstaande tabel toont praktische elektrische verschillen en wanneer elke waarde gewoonlijk wordt gekozen.

Kenmerken	4,7 kΩ	10 kΩ	47 kΩ
Actueel op 5 V (I = V/R)	1,06 mA	0,50mA	0,106mA
Actueel op 12 V	2,55mA	1,20mA	0,255mA
Weerstand verhouding tot 4,7 kΩ	1×	2,13× hoger	10× hoger
Spanningsdaling over weerstand bij 1 mA	4,7 volt	10 V	47 V
Vermogensdissipatie bij 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Macht dissipatie bij 12 V	30,6 mW	14,4 mW	3,06 mW
RC-tijd constant met 100 nF condensator	0,47 ms	1,00 ms	4,70 ms
RC-afsluiting frequentie met 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Huidig verandering per 1 V toename	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Uitvoer impedantiebijdrage in deler	Laag	Middelmatig	Hoog
Oplaadtijd tot 63% met 100 nF	0,47 ms	1,00 ms	4,70 ms
Oplaadtijd tot ~99% (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Typisch ADC bronimpedantie-effect	Minimale fout	Acceptabel fout	Merkbaar fout mogelijk
Gevoeligheid tot lekstroom (1 µA lekfout)	0,47% fout	1,0% fout	4,7% fout
Relatief signaal bezinkingssnelheid	Snel	Matig	Langzaam

Conclusie

De weerstand van 4,7 kΩ geeft een gebalanceerde weerstand die in veel circuits goed werkt.De kleurcode toont de waarde en nauwkeurigheid ervan, en een multimetertest bevestigt of hij nog steeds goed werkt.Het wordt vaak gebruikt om signalen stabiel te houden, transistoringangen te regelen en vaste spanningsniveaus te creëren.Vergeleken met lagere of hogere waarden trekt het een matige stroom en blijft het betrouwbaar, daarom wordt het veel gebruikt.
