2N2219 NPN -transistor: specificaties, applicaties en datasheet

Deze diepgaande gids onderzoekt de details van de 2N2219 NPN-transistor, een prominente klein-signaaltransistor gevierd vanwege zijn duurzaamheid en aanpassingsvermogen bij versterking en schakeltaken.Door de onderscheidende structuur te onderzoeken, met een p-type laag ingeklemd tussen twee N-type materialen, laat dit artikel zien hoe de 2N2219 zwakke signalen versterkt met efficiëntie, waardoor het basiswerk wordt gelegd voor tal van technologische innovaties.We zullen de bedrijfsprincipes, thermische kenmerken, toepassingen en circuitontwerptechnieken afbreken.

Catalogus

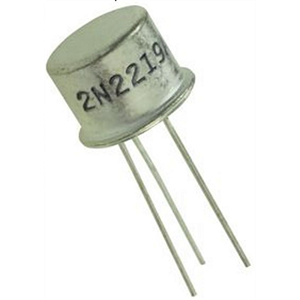

Overzicht van de 2N2219 NPN -transistor

De 2N2219 NPN-transistor is een betrouwbare en veelzijdige kleine signaaltransistor die veel wordt gebruikt voor versterking en schakeltoepassingen.Bekend om zijn duurzame metalen busontwerp, biedt het een verbeterde warmtedissipatie in vergelijking met plastic-gesneden alternatieven, waardoor het kan werken op iets hogere spanning en vermogensniveaus.Dit maakt het een populaire keuze in circuits die zowel efficiëntie als robuustheid vereisen.In gebruik zijn de verzamelaar en emitter van de transistor omgekeerd totdat een kleine spanning op zijn basis wordt toegepast.Dit verschuift het apparaat in een voorwaartse bevooroordeelde toestand, waardoor de stroom tussen de collector en emitter kan stromen.Door de basisstroom zorgvuldig te reguleren, idealiter onder 5MA, kan de 2N2219 signalen effectief versterken of omschakelingstaken met een huidige capaciteit van maximaal 800 mA in zijn verzadigde toestand afhandelen.Wanneer de basisstroom wordt verwijderd, keert de transistor terug naar zijn afgesneden toestand, waardoor hij goed geschikt is voor circuits die snelle aan/uit-overgangen vereisen.De metaalbehuizing van de 2N2219 verbetert niet alleen de duurzaamheid, maar verbetert ook het thermische beheer, waardoor het onderdeel een hoger vermogen kan verwerken zonder oververhitting te raken.Voor meer veeleisende toepassingen kan het toevoegen van koellichamen of toenemende luchtstroom overmatige verwarming voorkomen en consistente prestaties zorgen.Deze kenmerken maken de 2N2219 een vertrouwde keuze voor hoogfrequente schakelen en krachtige ontwerpen.

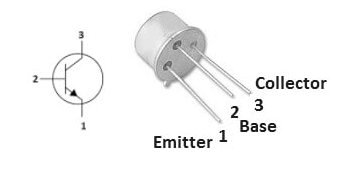

2N2219 PIN -configuratie

PIN Nr.	Speldnaam	Beschrijving
PIN 1	Emitter	De stroom van stroom loopt weg door deze terminal en is normaal gesproken verbonden met GND.
Pin 2	Baseren	Regelt de vooringenomen transistor, het draaien van de transistor Aan of uit.
Pin 3	Verzamelaar	Laat de stroomstroom toe en is normaal gesproken verbonden met een laden.

2N2219 Specificaties en functies

Functie/specificatie	Details
Type	Klein signaal NPN -transistor
Pakket/kast	TO-39
Bedrijfstemperatuurbereik	-65 ° C tot 150 ° C
Aantal pinnen	3
Polariteit	NPN
Maximale verzamelstroom (IC)	800 ma
Overgangsfrequentie (FT)	250 MHz
Emitter-tot-base spanning (VEB)	5 V
Minimale DC Current Gain (HFE)	30
Mount type	Door gat
Maximale vermogensdissipatie	800 MW
Collector-naar-emitter afbraakspanning	30 V
Verzadigingsspanning van collector-tot-emitter	1.6 V
Collector-tot-basisspanning	60 V
Tijdstip	40 ns
Afwijzingstijd	250 ns

2N2219 equivalenten en alternatieven

Equivalent

• 2N5551

• NTE123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

Alternatieven

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 2N3055

• 2N3906

• 2N3904

• 2N5551

• 2SC5200

Een NICD -batterijladercircuit maken

Het primaire doel van het circuitontwerp is om een ​​12V NICD -batterij te verjongen door een gestage stroom van ongeveer 74 mA te leveren.Deze stabiele stroom zorgt ervoor dat de batterij efficiënt oplaadt zonder overladen, omdat het circuit is ontworpen om automatisch te stoppen zodra de batterij de volledige capaciteit bereikt.Het ontwerp geeft prioriteit aan een lage interne weerstand, die de opwekking van warmte minimaliseert en subtiel de levensduur van de batterij verlengt door stress op zijn interne chemie te verminderen.De belangrijkste componenten van het circuit omvatten een 2N2219 -transistor, een 5.6V Zener -diode en de 12V NICD -batterij zelf.De transistor speelt een dubbele rol als een schakel- en versterkingsapparaat, waarbij de stroom wordt gereguleerd om een ​​consistente 74MA te behouden.Tegelijkertijd stabiliseert de Zener -diode de spanning over de emitter van de transistor, waardoor de spanningsschommelingen worden geminimaliseerd tijdens het opladen.Deze maatregelen verbeteren de betrouwbaarheid van het laadproces en beschermen de batterij tegen schade.

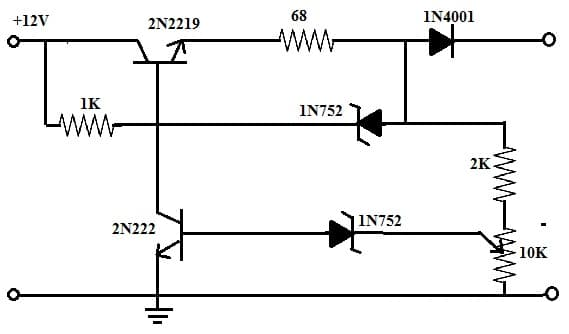

NICD -batterijladercircuit

De 2N2219 -transistor is een integraal onderdeel van het bereiken van de huidige stabiliteit in het circuit.Het fungeert als een poortwachter en zorgt voor de juiste hoeveelheid stroomstromen naar de batterij.Zonder de juiste regulatie kan overmatige stroom leiden tot oververhitting, een fenomeen dat bekend staat als thermische wegloper.Deze toestand kan zowel het circuit als de batterij ernstig beschadigen.Door de 2N2219 zorgvuldig te selecteren, vermindert het circuit deze risico's, waardoor een veilige en efficiënte werking wordt gewaarborgd.De opname van een 5.6V Zener -diode vormt een verder aanvulling op dit ontwerp.Deze diode stabiliseert de spanningsvoeding in de transistor, die voorkomt dat kleine spanningsschommelingen het laadproces beïnvloeden.Met deze aanpassing kan de lader plaatsvaardigen van kleine variaties in het ontwerp van de batterij, het maximaliseren van de efficiëntie en het verlengen van de gezondheid van de batterij.Extra componenten zoals weerstanden en condensatoren worden vaak geïntegreerd in het circuit.Weerstanden worden gebruikt om overmatige stroom te beperken, waardoor het circuit wordt beschermd tegen overbelasting.Ondertussen helpen condensatoren bij het beheren van voorbijgaande spanningspieken, die kunnen optreden tijdens stroomstieken of plotselinge veranderingen in belasting.Het verfijnen van deze elementen biedt niet alleen een extra beschermingslaag voor de batterij, maar verbetert ook de duurzaamheid van de lader zelf.

Eigenschappen van de 2N2219 NPN -transistor

Veelzijdigheid in versterking

De 2N2219-transistor wordt zeer gewaardeerd voor zijn rol bij het versterken van elektrische stromen, waardoor het een go-to-component is in zowel schakel- als versterkingscircuits.De werking hangt af van een voorwaartse bevooroordeelde basis-emitterverbinding, waar de basis positief moet worden geladen ten opzichte van de emitter.Deze configuratie creëert een gecontroleerde route voor stroomstroom, waardoor efficiënte versterking mogelijk wordt.Door de basisstroom te manipuleren, kunt u een precieze controle over de versterkte uitgang bereiken, waardoor deze transistor geschikt is voor een breed scala aan elektronische toepassingen, van audiosamplificatie tot signaalverwerking.

Hoge ingangsimpedantie en signaalintegriteit

Een van de opvallende kenmerken van de 2N2219 is de hoge ingangsimpedantie, die de hoeveelheid stroom uit de voorgaande fase in een circuit minimaliseert.Dit kenmerk zorgt ervoor dat het oorspronkelijke signaal onvervormd blijft, waardoor de kwaliteit tijdens het versterkingsproces wordt behouden.Dit maakt de 2N2219 effectief in gevoelige circuits, zoals audiosystemen of meetapparatuur.Het vermogen van de transistor om de krachtefficiëntie in evenwicht te brengen met signaalzuiverheid is een belangrijke reden voor zijn wijdverbreide gebruik in zowel commerciële als experimentele elektronische ontwerpen.

Snelle schakelmogelijkheden

De 2N2219 is even bedreven in schakeltoepassingen, waarbij het functioneert als een snel aan/uit -apparaat in reactie op veranderingen in invoeromstandigheden.Door de snelle responstijd kan het bijna onmiddellijk overgaan tussen toestanden, waardoor het ideaal is voor circuits die nauwkeurige timing vereisen, zoals pulsopwekking, digitale logische poorten en motorbesturingssystemen.Bovendien helpt de efficiëntie bij het schakelen de energie te besparen en warmteafvoer te verminderen, wat nodig is in moderne, vermogensgevoelige elektronische systemen.Deze combinatie van snelheid en efficiëntie maakt de 2N2219 een betrouwbare keuze voor het ontwerpen van geavanceerde technologie.

Omgekeerde output voor creatief circuitontwerp

Een intrigerend kenmerk van de 2N2219 is het vermogen om een ​​omgekeerde output te produceren wanneer volledig geactiveerd.Dit betekent dat de spanning bij de verzamelaar (uitgang) verschilt van die aan de basis (invoer), waardoor innovatieve circuitconfiguraties mogelijk zijn.Deze inversie -eigenschap kan worden gebruikt in toepassingen die logische ontkenning vereisen, zoals niet -poorten in digitale circuits, of in combinatie met andere componenten om complexe, multifunctionele ontwerpen te maken.

Integratie van 2N2219 -transistor met microcontrollers

De 2N2219-transistor fungeert als een bekwame schakelaar in microcontroller-toepassingen, waardoor het beheer van apparaten met een hoger vermogen met behulp van digitale signalen met een laag vermogen wordt vergemakkelijkt.De verzamelaar maakt verbinding met een voeding via de belasting, terwijl de emitter de grond bereikt.Een microcontroller -pin koppelt naar de basis via een weerstand voor het beheren van stroom en het beveiligen van de transistor tegen potentiële overstroomproblemen.Het berekenen van de juiste basisweerstand vereist een ingewikkeld begrip van de uitgangsspanning van de microcontroller, de basis-emitterspanningsval en de beoogde basisstroom.Deze opstelling gedijt in scenario's waarbij microcontrollers elektromechanische componenten zoals relais of motoren regelen, wat een proces weerspiegelt voor efficiëntie en betrouwbaarheid.

Weerstandswaarden berekenen

De keuze van weerstandswaarden beïnvloedt de functionele prestaties van de transistor.Begin met het opmerken van de uitgangsspanning van de microcontroller en het verminderen van deze door de base-emitterspanningsval, in het algemeen nabij tot 0,7 volt voor de 2N2219.Deel door de beoogde basisstroom om de weerstandswaarde te bepalen.U kunt de volgende formule gebruiken voor de basisstroom (IB):

Code voor transistorregulering

Codefragmenten van microcontroller -projecten bieden een praktisch begrip van het effectief reguleren van de 2N2219.Bijvoorbeeld, in AVR -microcontrollers, schakel je vaak aangewezen pinnen in.Het instellen van een pin met hoge initieert stroom door de basis, activeert de transistor, terwijl deze de basisstroom in staat stelt, waardoor de transistor deactiveert.Deze precieze manipulatie van high-power apparaten door goed gemaakte code is een voorbeeld van de flexibiliteit en het transformerende potentieel van microcontroller-aangedreven toepassingen.

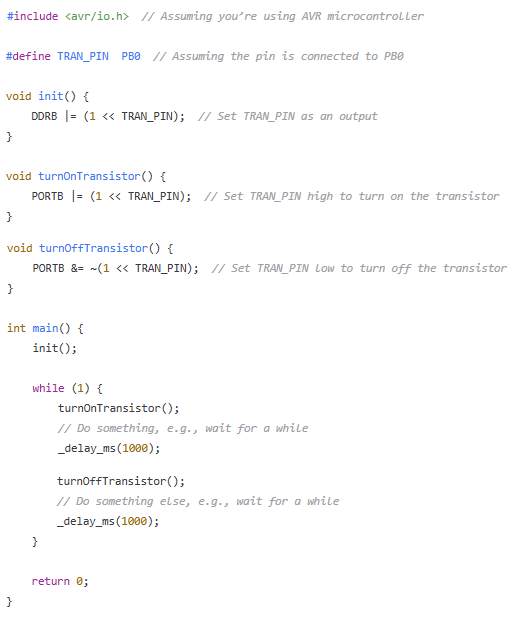

Voorbeeldcode

Voordelen van de 2N2219 NPN -transistor

Snel schakelen en snelle prestaties

Een van de opvallende kwaliteiten van de 2N2219 -transistor is de uitzonderlijke elektronenmobiliteit, die snellere schakelen mogelijk maakt in vergelijking met PNP -transistoren.Dit kenmerk is waardevol in hoogfrequente toepassingen, zoals signaalversterking en dynamische schakelcircuits.In communicatiesystemen kan een snelle signaalverwerking bijvoorbeeld de kwaliteit en efficiëntie van gegevensoverdracht verbeteren.Evenzo helpen in industriële automatisering snel schakeltransistors zoals de 2N2219 de precisie en snelheid die nodig is voor machines voor krachtige prestaties behouden.

Gemakkelijke integratie met negatieve grondsystemen

De NPN-structuur van de 2N2219 is ontworpen om efficiënt te werken met negatieve grondsystemen, die vaak worden aangetroffen in een overgrote meerderheid van elektronische apparaten.Deze inherente compatibiliteit vereenvoudigt het circuitontwerp, omdat het de behoefte aan extra componenten of complexe configuraties vermindert om een ​​soepele werking te garanderen.De vereenvoudigde integratie versnelt niet alleen het ontwerpproces, maar verbetert ook de algehele systeembetrouwbaarheid.Door potentiële faalpunten te minimaliseren, draagt ​​de 2N2219 bij aan stabielere en duurzame elektronische systemen, die worden gebruikt in toepassingen, variërend van auto -elektronica tot apparaten die prioriteiten zijn betrouwbaarheid en levensduur.

Effectieve spanningsbehandeling en energie -efficiëntie

Een ander voordeel van de 2N2219 is het vermogen om hogere spanningen effectief te beheren.Dit maakt het een betrouwbare keuze voor krachtige toepassingen, waarbij componenten vaak worden geconfronteerd met het risico van oververhitting of prestatiedegradatie.De 2N2219 is ontworpen om efficiënt te werken, zelfs onder veeleisende omstandigheden, waardoor consistente prestaties worden geboden zonder het gevaar van thermische wegloper of falen van componenten.Het lage stroomverbruik van de transistor ondersteunt energiebesparing, waardoor het ideaal is voor energie-efficiënte ontwerpen.In toepassingen zoals hernieuwbare energiesystemen of apparaten op batterijen, waar energie-efficiëntie en duurzame prestaties geweldig zijn, biedt de 2N2219 een uitstekende balans tussen vermogensbehandeling en minimaal energieverbruik.

Geweldig voor lichtgewicht versterking

De 2N2219 is goed geschikt voor lichtgewicht versterkingstaken, die vaak beter presteren dan andere populaire NPN-transistoren zoals de 2N2222 in termen van efficiëntie en signaalintegriteit.Het ontwerp zorgt voor schone en consistente signaalversterking, zoals audioapparatuur, radiozenders en communicatieapparaten.In audiosystemen is het handhaven van signaalintegriteit bijvoorbeeld de sleutel tot het leveren van hoogwaardig geluid zonder vervorming.Evenzo is in communicatietechnologieën betrouwbare signaalversterking nodig voor duidelijke en ononderbroken gegevensoverdracht.

Toepassingen van de 2N2219 NPN -transistor

Schakelen en signaalversterking

Gevierd om zijn schakel- en signaalversterkingsmogelijkheden, vindt de 2N2219 -transistor een plaats in circuits die nauwkeurigheid en efficiëntie vereisen.Binnen het Power Management drijft het LED's in het kader van LED's aan en exploiteert het relais, wat zijn aanpassingsvermogen benadrukt.Velen bewonderen zijn consistente prestaties in een spectrum van operationele omstandigheden.

Verbetering in Darlington Pair -configuraties

Gebruikt in Darlington Pair Setups, de 2N2219 verhoogt de huidige, en toont zijn rol bij het behalen van een hoge winst binnen compacte circuits.Dit kenmerk is voordelig in het behoud van de ruimte zonder functionaliteit op te offeren, een uitstekende zorg in hedendaags elektronisch ontwerp.

Excellentie in audio- en stroomversterking

In de sfeer van audio- en stroomversterking, waar duidelijkheid en kracht belangrijk zijn, gedijt de 2N2219.Zijn competentie bij het uitvoeren van high-speed-schakeltaken verbetert zijn allure in scenario's die snelle responstijden eisen, die onderscheid kunnen maken tussen gemiddelde en opmerkelijke prestaties.

Functionaliteit in DC- en VHF/UHF -toepassingen

Binnen DC- en VHF/UHF -scenario's stelt de robuustheid van deze transistor in staat om effectief te presteren, zelfs in rigoureuze omstandigheden.Het is een veel voorkomende component in doe-het-zelfkits en elektronische projecten vanwege het uitstekende vermogen om zowel lage als hoogfrequente bewerkingen effectief aan te kunnen.
