DS1307 RTC -module: componenten, toepassingen en specificaties

Deze gids onderzoekt de DS1307 Real Time Clock (RTC) -module, een element voor precieze tijdwaarneming in een breed scala van elektronische systemen.Vaak gebruikt in apparaten zoals computers en servers, levert de DS1307 betrouwbaar tijdbeheer via zijn ingebouwde controller, kwartskristalresonator en oscillator.In deze handleiding onderzoeken we het interne ontwerp, belangrijke technische kenmerken, interface -technieken en toepassingen, waarmee we presenteren hoe het de nauwkeurigheid behoudt, zelfs met minimaal stroomverbruik.

Catalogus

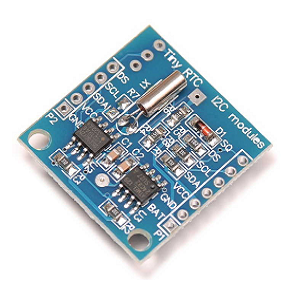

Overzicht van de DS1307 RTC -module

De DS1307 RTC -module biedt een opmerkelijk efficiënte optie voor het handhaven van precieze tijdmetingen, het integreren van I2C -communicatie om de functie te maximaliseren.Centraal in zijn mogelijkheden heeft het een uitgebreide binaire code-decimaal (BCD) klok en kalender, in combinatie met een 56-byte niet-vluchtige SRAM voor effectieve gegevensbehoud.Via de I2C -bus kunt u informatie ophalen over seconden, minuten, uren, dagen, datums, maanden en jaren, een gevoel van controle geven in het ophalen van de tijd.De BCD -klok/kalenderfunctie is vervaardigd om tijdrepresentatie en manipulatie te vereenvoudigen, waardoor zowel precisie als gemak in gebruik worden gewaarborgd.De opname van een 56-byte SRAM verbetert zijn veerkracht en biedt een gevoel van beveiliging door gegevensintegriteit te behouden, zelfs tijdens stroomverliezen, waardoor extra gedefinieerde gegevensopslag zonder zorgen mogelijk is.De geavanceerde engineering van de module ondersteunt automatische aanpassingen voor einddatums, inclusief sprongjaarberekeningen, die de last van handmatige correcties in onpraktische instellingen ophief.De beschikbaarheid van formaten van 12 uur en 24 uur, naast AM/PM-indicatoren, geeft match diverse voorkeuren, die het aanpassingsvermogen van de module weerspiegelen.Een opvallend aspect van de DS1307 is zijn krachtgevoel, waardoor een soepele verschuiving naar back-upvermogen tijdens hoofdstroomuitval wordt vergemakkelijkt.Dit zorgt voor een continu tijdwaarderingsproces, dat voordelig blijkt te zijn in toepassingen waarbij continuïteit prioriteit krijgt en de betrouwbaarheid van de constante tijd wordt verwacht, zoals binnen ingebedde systemen.

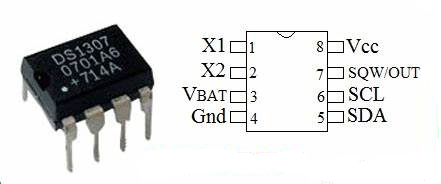

PIN -configuratie van de DS1307 IC

PIN Nr.	Speldnaam	Beschrijving
Pinnen 1 & 2	X1, x2	De Crystal Oscillator moet aan deze twee pennen worden verbonden.
Pin 3	V-bat	Verbonden met de positieve terminal van de batterij;dient als een Back -upinvoertoevoer voor een normale 3V -lithiumcel om nauwkeurig te behouden Tijdwaarschuwing wanneer de hoofdkracht verloren gaat.
Pin 4	GND	Grondpen (negatieve vermogensinvoer) van de RTC IC.
PIN 5	VCC	Positieve vermogensinvoerpen met een bereik van 3,3 V tot 5,5 V.
Pin 6	SCL & SDA	SCL: klokinvoer voor I2C -communicatie, synchronisatie Gegevensbeweging.SDA: gegevens I/O -pin voor de I2C -seriële interface.
Pin 7	SQW/OUT	Gebruikt om vierkant golffrequenties te verkrijgen (1Hz, 4KHz, 8kHz, of 32 kHz) programmatisch.

Functies en specificaties van de DS1307 RTC

Functie/specificatie	Beschrijving
Werkspanning	5V
Pakkettype	Beschikbaar in een 8-pins Soic/DIP-pakket.
Interface	Twee-draads I2C-interface.
Uitgangspeld	1Hz uitvoerpen.
Stroomverbruik	Verbruikt <500NA in batterijback -upmodus met de Oscillator loopt.
Niet-vluchtig geheugen	56 bytes voor gegevensopslag.
Voorgeprogrammeerde tijd	Wordt voorgeprogrammeerd met de huidige tijd.
Tijdwaarnemersfuncties	Beheert alle tijdwaarnemersfuncties.
Compensatiedeldigheid	Geldig tot het jaar 2100.
Batterijback -up	Module is batterij-gesteund.
Microcontroller -compatibiliteit	Biedt voor de meesten eenvoudige seriële poortinterfaces Microcontrollers.
Power-fail detectie	Beschikt over automatische power-fail detecteren en schakelen Circuits.

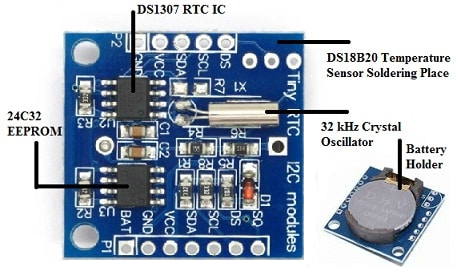

Componenten van de DS1307 RTC -module

DS1307 RTC Integrated Circuit

Centraal in de module staat de DS1307 RTC IC, belast met het handhaven van nauwkeurige tijd in talloze toepassingen.Het interfaces via het I2C -protocol, waardoor een eenvoudige gegevensuitwisseling wordt vergemakkelijkt met minimale bekabeling, die de vaak gewenste eenvoud in praktische toepassingen weerspiegelt.De IC biedt operatie in een 24-uurs of 12-uursformaat met AM/PM-indicatie, die tegemoet komen aan diverse tijdwaardering.

32 kHz kristal oscillator

De 32kHz kristaloscillator biedt een gestage frequentie die nodig is voor tijdsnauwkeurigheid.Hoewel temperatuurvariaties lichte verschuivingen kunnen veroorzaken, worden deze beheerd door middel van temperatuurcompensatiemethoden, waardoor empirische inzichten worden gebruikt om precisie te verfijnen.

24C32 EEPROM -component

Met een 24C32 EEPROM -chip maakt de module permanente opslag van configuratie -instellingen mogelijk.Door gebruik te maken van de gedeelde I2C -bus met de RTC, verbetert het de communicatie -efficiëntie.Het inbedden van gegevens in de hardware verhoogt zelfredzaamheid van het apparaat en operationele betrouwbaarheid.

Batterij -inkapseling en 3V lithiumcel

Om continue tijdwaarneming tijdens stroomonderbrekingen te garanderen, omvat de module een batterijhouder voor CR2032 -lithiumcellen.Deze continuïteit vindt parallellen in back -upsystemen die gegevensintegriteit beschermen en de operationele stroom behouden, met name in gebieden die aanhoudende functionaliteit vereisen.

Temperatuursensorinterface voor DS18B20

De module is geschikt voor een DS18B20 -temperatuursensor via een optionele poort.Temperatuurmonitoring wordt nuttig in scenario's waarbij omgevingscondities de tijd precisie kunnen beïnvloeden.In industriële omgevingen stimuleren dergelijke gegevens onmiddellijke verfijningen, waardoor efficiëntie en nauwkeurigheid in processen worden gewaarborgd.

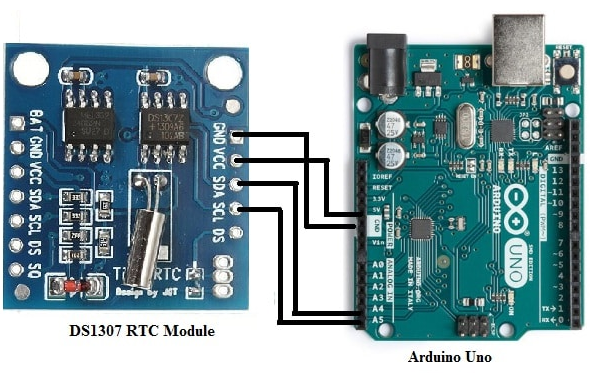

DS1307 verbinden met Arduino Uno

Volg deze eenvoudige stappen om de realtime klok (RTC) -module van DS1307 te verbinden met een Arduino UNO: koppel de SCL-pin aan A5, SDA aan A4, VCC naar 5V en GND naar GND.Deze opstelling zorgt voor betrouwbare communicatie tussen de module en de Arduino.Installeer vóór het programmeren de DS1307 -bibliotheek door Michael Margolis via de Arduino IDE.Deze bibliotheek biedt de nodige functies om de hardware eenvoudig te beheren.De DS1307 -module is van onschatbare waarde voor projecten die nauwkeurige tijdwaarneming vereisen, zoals gegevenslogboekregistratie, planning of gegevensverwerking.Het handhaaft de huidige tijd en datum consequent, zelfs tijdens stroomuitval, dankzij de ingebouwde batterijback-up.Om een ​​soepele opstelling te garanderen, gebruikt u een breadboard voor beveiligde en verstelbare verbindingen, waarbij kort circuits worden vermeden.Labeling draden kunnen ook de verwarring verminderen, vooral in complexere projecten.

Zodra de hardware klaar is, is de volgende stap de software initialiseren.Begin met het tot stand brengen van een robuuste seriële verbinding, het controleren van de operationele status van de RTC en het instellen van de initiële tijd indien nodig.Vanaf daar, controleer de tijd continu en toon deze op de seriële monitor in een leesbare HH: MM: SS -indeling om de juiste communicatie tussen de Arduino en de module te verifiëren.Debugging en verfijning tijdens deze fase kan het ontwikkelingsproces aanzienlijk stroomlijnen.Als er problemen zoals onjuiste tijd worden weergegeven of communicatiefouten plaatsvinden, zorg er dan voor dat uw bibliotheek up -to -date is en controleer alle verbindingen zorgvuldig.Problemen oplossen systematisch, het testen van individuele componenten één voor één kan vaak de oorzaak onthullen.Het raadplegen van online forums of gemeenschapsmiddelen kan snelle oplossingen bieden voor gemeenschappelijke uitdagingen.

Toepassingen van de DS1307 RTC -module

Digitale klokken en tijdgestempelde apparaten

De DS1307 wordt veel gebruikt in digitale klokken en apparaten die nauwkeurige tijdwaardering vereisen.Camera's vertrouwen er bijvoorbeeld op om nauwkeurige tijdstempels toe te voegen aan afbeeldingen en video's, waardoor evenementen worden gedocumenteerd in een chronologische volgorde.Tijdstempel is ook geweldig in gegevensopname-apparaten zoals omgevingssensoren, waar nauwkeurige records nodig zijn voor trendanalyse en historische tracking.In aanwezigheidssystemen zorgt de DS1307 voor betrouwbare bijhouden van de incheck-/uit-tijden van werknemers voor het bijhouden van nauwkeurige tijdslogboeken op werkplekken en instellingen.

DIY -projecten en integratie van microcontroller

De DS1307 RTC is een favoriet omdat de I2C -communicatie -interface het gemakkelijk maakt om te combineren met populaire microcontrollers zoals Arduino en Raspberry Pi.DIY -projecten zoals thuisautomatiseringssystemen, wekker en draagbare technologie nemen deze module vaak op voor zijn betrouwbaarheid en eenvoud.

Robotica en precisietiming

In robotica is timingprecisie goed voor taken zoals synchronisatie, sensorcoördinatie en navigatie.De DS1307 biedt nauwkeurige kloksignalen, waardoor robots acties met specifieke intervallen kunnen uitvoeren en nauwkeurige controle over hun bewerkingen kunnen behouden.Het wordt vaak gebruikt in autonome robots, drones en industriële robotica om taken te plannen zoals het verzamelen van sensorgegevens, motorbeheersing en obstakelvermijding met onberispelijke timing.

Servers en gedistribueerde systemen

De DS1307 RTC -module is een betrouwbare oplossing voor servers en gedistribueerde computersystemen waar gesynchroniseerde timing vereist is.Het helpt bij het inloggen van nauwkeurige gegevens en zorgt ervoor dat tijdstempelingen consistent zijn op meerdere apparaten.In gedistribueerde systemen helpt het om acties tussen servers te coördineren door een gedeeld tijdsgevoel te handhaven.Beveiligingssystemen profiteren ook van de precieze tijdwaarneming.

Utility Power Meters

Nutsbedrijven integreren de DS1307 vaak in vermogensmeters om een ​​nauwkeurige facturering en tijdstempel van gegevens van energieverbruik te garanderen.Door het exacte tijdstip te loggen waarop het elektriciteitsgebruik plaatsvindt, bieden deze vermogensmeters een transparant en betrouwbaar record van energieverbruik.Dit is geweldig in gebieden waar facturering van de dag van dagafhankelijk is, zoals piek- en dal elektriciteitspercentages.

Gamingapparaten

Moderne gameconsoles en handheld -apparaten maken gebruik van de DS1307 voor interne klokfunctionaliteit.De module maakt tijdgebaseerde functies mogelijk, zoals getimede uitdagingen, gebeurtenissen of beloningen die afhankelijk zijn van de klok.Games met cycli van de dag of het evenement-triggers zijn bijvoorbeeld afhankelijk van de DS1307 om de in-game tijd nauwkeurig te volgen en te beheren.

GPS -eenheden en navigatiesystemen

De DS1307 wordt gebruikt in GPS -eenheden en navigatieapparaten om hun functionaliteit te verbeteren.Timewone is nodig in GPS -systemen voor het berekenen van precieze locaties en het coördineren van signalen van meerdere satellieten.De DS1307 zorgt ervoor dat deze apparaten een nauwkeurige timing handhaven, wat rechtstreeks van invloed is op de kwaliteit en betrouwbaarheid van navigatiegegevens.

Medische hulpmiddelen

Medische hulpmiddelen zijn vaak afhankelijk van nauwkeurige timing voor diagnostiek, monitoring en het loggen van patiëntgegevens.Apparaten zoals insulinepompen, hartslagmonitoren en draagbare ECG -machines bevatten de DS1307 om de tijd nauwkeurig te volgen voor medicatieschema's, continue monitoring of tijdstempels geregistreerde gezondheidsgegevens.De betrouwbaarheid ervan zorgt ervoor dat deze apparaten consequent functioneren, waardoor de resultaten van de patiënt worden verbeterd.

Smart Home -apparaten

In het Smart Home -ecosysteem vindt de DS1307 -module zijn plaats in apparaten zoals thermostaten, verlichtingssystemen en thuisbeveiligingssystemen.Hiermee kunnen deze apparaten werken op voorgeprogrammeerde schema's, zoals op specifieke tijdstippen aan of uit draaien, de thermostaat gedurende de dag aanpassen of alarmsystemen automatisch inschakelen/uitschakelen.Nauwkeurige timing verbetert de efficiëntie en bruikbaarheid van deze systemen.

Omgevingsbewakingssystemen

Omgevingssensoren die de omstandigheden zoals temperatuur, vochtigheid en luchtkwaliteit controleren, gebruiken de DS1307 voor precieze tijdgestempelde metingen.Dit gegevensvoordeel voor onderzoek, klimaatstudies en industriële toepassingen waar trends in de loop van de tijd moeten worden gevolgd.In landbouwtoepassingen kan het bijvoorbeeld helpen bij het controleren van bodemvocht of weerpatronen, waardoor boeren geïnformeerde beslissingen kunnen nemen op basis van tijd en historische gegevens.

Industriële automatisering

In fabrieken en industriële fabrieken wordt de DS1307 gebruikt in geautomatiseerde systemen om taken te plannen en te coördineren.Machines die synchronisatie vereisen, zoals transportbanden of robots in de assemblagelijn, zijn afhankelijk van de DS1307 voor betrouwbare timing.Het gebruik ervan in industriële omgevingen verbetert de productie -efficiëntie en zorgt ervoor dat activiteiten met precisie worden uitgevoerd.
