Welke condensatoren doen in elektronische circuits

Condensatoren zijn kleine onderdelen die een grote rol spelen in elektronica.Je hebt ze waarschijnlijk op printplaten gezien zonder te beseffen hoe nuttig ze zijn.Ze slaan energie op en los, helpen apparaten soepeler te werken door veranderingen in vermogen af ​​te handelen.Dit artikel legt uit wat condensatoren doen, het verschil tussen soorten als keramiek en elektrolytisch, en hoe de labels erop te lezen.U leert ook wanneer en waar u elke soort kunt gebruiken, afhankelijk van de behoeften van uw circuit.Alles wordt op een eenvoudige manier uitgelegd, dus het is gemakkelijk te volgen, zelfs als je net begint.Tegen het einde weet je hoe je de juiste condensator moet kiezen en met vertrouwen moet gebruiken.

Catalogus

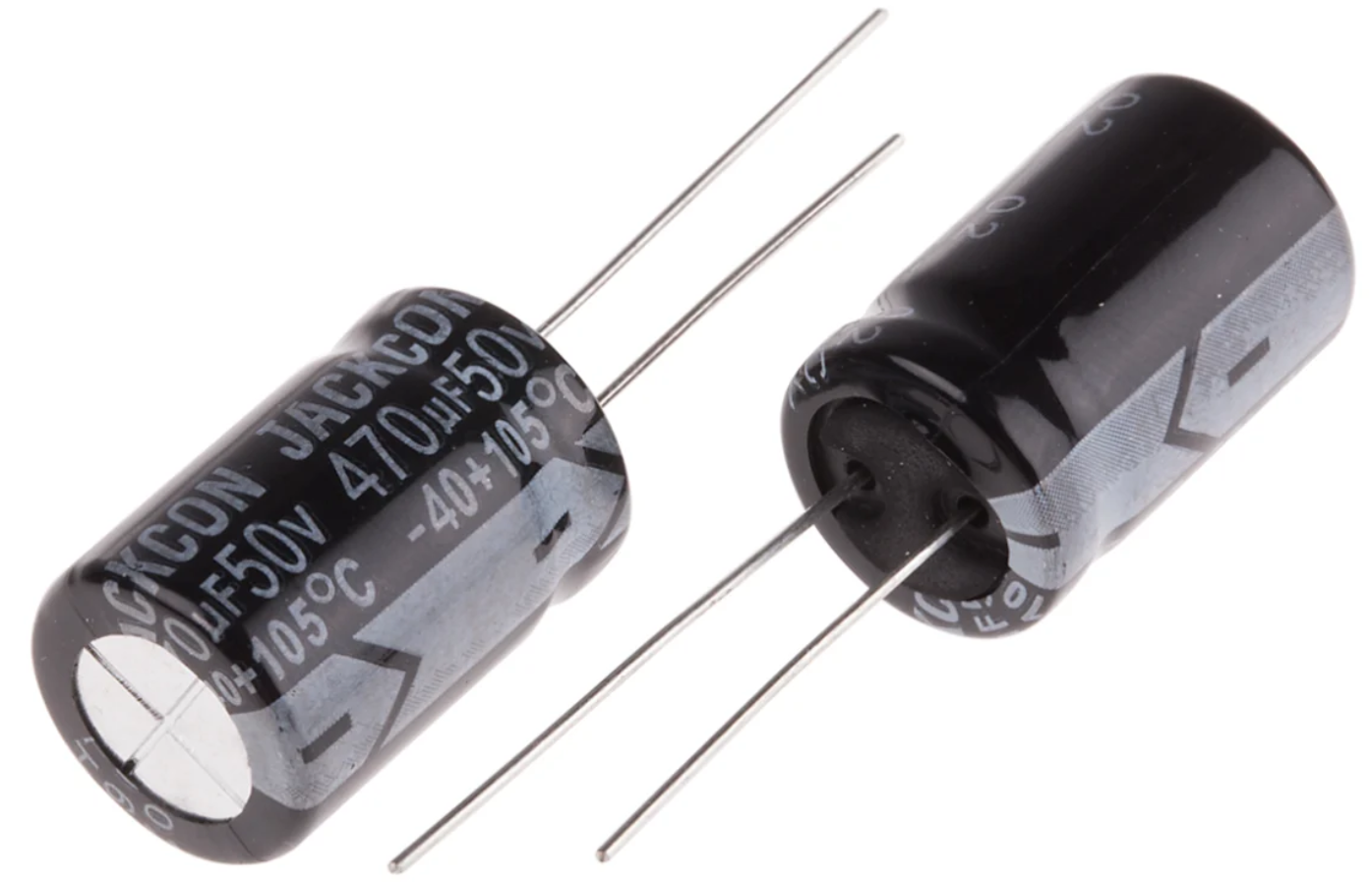

Figuur 1. Condensatoren in elektronica

Wat zijn condensatoren?

Condensatoren zijn kleine maar zeer nuttige onderdelen die u op bijna elke elektronische printplaat vindt.Ze zijn een beetje als weinig energieblokken die indien nodig vol en leeg zijn.Binnenin bevat een condensator twee metalen platen, en tussen hen is een materiaal dat geen elektriciteit leidt, een diëlektrisch.Met deze opstelling kunnen ze elektrische energie opslaan wanneer een spanning wordt toegepast.

Je kunt je voorstellen dat je een emmer met water vult - wanneer de stroom aan is, vult de condensator vol met elektrische lading.Wanneer de stroom weggaat of het circuit snel nodig heeft stimuleren energie, het leegt die terug in het systeem laden.Dit zorgt ervoor dat de dingen soepeler verlopen, vooral wanneer apparaten een vast vermogen nodig hebben.Condensatoren creëren geen energie, maar ze zijn geweldig in het beheren - het voor een korte tijd vasthouden en het dan laten gaan wanneer het het meest nodig is.Daarom worden ze gebruikt in zoveel verschillende elektronische apparaten, van computers tot opladers en zelfs uw tv -afstandsbediening.

Condensatorwaarden en spanningsbeoordelingen

Voordat u in de verschillende soorten condensatoren gaat, helpt het echt om twee belangrijke dingen te begrijpen: hoeveel lading een condensator kan vasthouden en hoeveel spanning het veilig kan omgaan.Deze staan ​​bekend als capaciteit En spanningsbeoordeling, en weten hoe ze werken, zal het veel gemakkelijker maken om de juiste condensator voor uw project te kiezen.

Hoeveel lading kan een condensator vasthouden

Capaciteit is een manier om te meten hoeveel elektrische energie Een condensator kan opslaan.Het wordt gemeten in eenheden die Farads worden genoemd, hoewel de meeste condensatoren die je zult zien, worden gelabeld in kleinere eenheden zoals zoals Picofarads (PF), nanofaraden (NF) of microfaraden (µF).

Om u een idee te geven, kan een condensator met het label '100 µF' meer energie opslaan dan één met het label '10 µF'.Dus als u meer energie moet opslaan, bijvoorbeeld in een voeding die helpt bij het gladmaken van de spanning -U wilt een hogere capaciteitswaarde.Aan de andere kant, als uw circuit gewoon snel signalen moet verwerken of ruis uit moet filteren, zal een kleinere waarde meestal het werk doen.

Het draait allemaal om wat uw circuit nodig heeft.Sommige delen van een circuit hebben veel opgeslagen energie nodig die klaar is om te gaan, terwijl anderen er alleen maar korte uitbarstingen van nodig hebben.

Hoeveel spanning kan een condensator aan

De spanningsbeoordeling Op een condensator vertelt u de maximale spanning die het veilig kan verwerken.Als de spanning in uw circuit boven dat nummer gaat, kan de condensator afbreken of zelfs beschadigd raken.Daarom is het altijd een goed idee om een ​​condensator te gebruiken met een spanningsbeoordeling een beetje hoger dan wat uw circuit normaal gebruikt.

Als uw circuit bijvoorbeeld op 12 volt loopt, geeft het kiezen van een condensator voor 16 volt of zelfs 25 volt u een beetje extra veiligheid.Te dicht bij de limiet gaan is geen goed idee omdat spanningsspikes Kan gebeuren en uw condensator moet daarvoor klaar zijn.

Meestal ziet u de spanning direct op de condensator afgedrukt, naast de capaciteitswaarde, zoals "100 µF 25V."Dat betekent dat het 100 microfarads van lading kan opslaan en veilig tot 25 volt kan verwerken.

Wanneer u aan een project werkt, is het belangrijk om match de condensator met de klus.Als u er een kiest met te weinig capaciteit, werkt uw circuit mogelijk niet goed.Als u er een kiest met een te lage een spanningsclassificatie, kan dit beschadigd raken of niet meer werken in de loop van de tijd.

Door zowel de capaciteit en de spanningsbeoordeling, u kunt een condensator kiezen die goed werkt en langer in uw circuit duurt.Het is een kleine stap, maar het maakt een groot verschil in hoe betrouwbaar uw project blijkt.

Elektrolytische condensatoren

Elektrolytische condensatoren zijn een gemeenschappelijke keuze wanneer een circuit moet Bewaar een grote hoeveelheid energie.Ze hebben meestal hogere capaciteitswaarden in vergelijking met andere typen, waardoor ze nuttig zijn in dingen als voedingsvoorraden, waar een gestage stroom van energie belangrijk is, of audio systemen, waar gladde spanning de geluidskwaliteit kan verbeteren.Je zult ze vaak in waarden zien vanaf een paar microfarads (µF) en naar hele farads (f) gaan, ze op de hoger einde van de schaal als het gaat om het opslaan van lading.

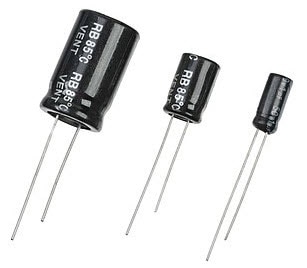

Figuur 2. Elektrolytische condensator

Een ding dat opvalt over elektrolytische condensatoren is hun buisachtige vorm, een beetje zoals een klein metaalblik.Je zult merken dat een van de benen korter is dan de andere - dit kortere been markeert de negatieve kant, en het is echt belangrijk om ze niet te mengen.Deze condensatoren zijn gepolariseerdwat betekent dat ze een juiste richting hebben voor hoe ze in een circuit worden geplaatst.Als u ze per ongeluk omkeert, kunnen ze niet meer goed werken of zelfs in sommige gevallen zelfs barsten of lekken, vooral wanneer onder druk van de spanning.

U vindt ook vaak een streep of een min -bord op het lichaam gedrukt, waardoor u de negatieve terminal helpt te achterhalen.Aandacht besteden aan deze markeringen is een kleine maar belangrijke stap om uw circuit veilig en correct te laten werken.

Aan de binnenkant hebben elektrolytische condensatoren dunne metalen platen die strak worden opgerold als een rol.Met dit ontwerp kunnen ze een Groot oppervlak verpakt in een compacte grootte, die helpt hun capaciteit te vergroten.Deze opgerolde structuur verschilt van andere condensatoren, zoals keramische, die in plaats daarvan gestapelde lagen gebruiken.Dat verschil in structuur maakt deel uit van wat elk type beter maakt voor verschillende toepassingen.

Keramische condensatoren

Keramische condensatoren zijn een van de meest gebruikte condensatoren in de dagelijkse elektronica.Ze zijn meestal klein en compact, vaak de vorm van platte schijven of kleine rechthoekige blokken.Vanwege hun grootte en vorm zijn ze gemakkelijk te passen op zelfs de meest strak verpakte printplaten.Een ander ding dat keramische condensatoren eenvoudig te gebruiken maakt, is dat ze dat zijn niet gepolariseerd.Dit betekent dat u ze in het circuit in beide richtingen kunt plaatsen, waardoor de zorgen worden verwijderd om ze op de verkeerde manier te verbinden zoals u zou doen met elektrolytische condensatoren.

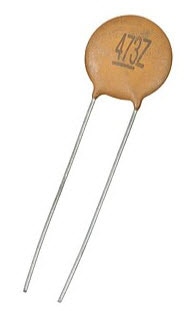

Figuur 3. Keramische condensator

Deze condensatoren slaan niet zoveel energie op als elektrolytische, maar ze spelen nog steeds een erg belangrijke rol In veel circuits.Hun capaciteitswaarden zijn kleiner, meestal variërend van Picofarads (PF) aan enkele Microfaraden (µF). Hoewel ze misschien niet veel lading hebben, zijn ze geweldig in snel reageren In een circuit veranderen, waardoor ze nuttig zijn voor dingen als signaalfiltering, timing en ruisvermindering.

In een keramische condensator verschilt de structuur van de opgerolde spoel die wordt gevonden in elektrolytische typen.In plaats daarvan zijn ze gemaakt van gestapelde lagen van metaal En keramisch materiaal, die strak tegen elkaar worden geperst.Dit geeft hen een goede stabiliteit en stelt hen in staat om goed te presteren hoogfrequent Circuits, zoals die gevonden in computers, radio's en telefoons.Hun stoere build helpt hen ook om veranderingen in temperatuur beter te verwerken, wat bijdraagt ​​aan hun betrouwbaarheid in een breed scala van omstandigheden.

Hoe u condensatormarkeringen leest

Wanneer u met condensatoren werkt, kan het lezen van de markeringen daarop tijd besparen en u helpen fouten te voorkomen.Deze markeringen vertellen u belangrijke details zoals hoeveel lading de condensator kan vasthouden En Hoeveel spanning kan het aan.Condensatoren zijn er in verschillende vormen en maten, dus de manier waarop hun waarden worden geschreven, kan ook variëren, afhankelijk van het type.

Keramische condensatorcodes lezen

Keramische condensatoren zijn kleine onderdelen, dus er is niet genoeg ruimte om het volledige nummer voor hun waarde te schrijven.Daarom gebruiken ze een driecijferige code om de capaciteit te tonen.Als u bijvoorbeeld een condensator ziet met het label '104', betekent dit niet 104 PF.De eerste twee cijfers zijn het basisnummer (in dit geval, 10), en het derde cijfer vertelt u hoeveel nullen u moet toevoegen.Dus "104" wordt 100.000 picofarads, dat is hetzelfde als 0,1 microfarads (µF).

Deze methode lijkt in het begin misschien lastig, maar zodra je het patroon begrijpt, is het vrij eenvoudig om erachter te komen.Gemeenschappelijke codes zoals "471" (470 pf) of "223" (22.000 pf of 0,022 µF) verschijnen vaak, en eraan wennen kan u echt helpen het juiste deel snel te kiezen.

Inzicht in elektrolytische condensatorlabels

Elektrolytische condensatoren zijn groter en hebben meestal hun waarden duidelijker geschreven.Je zult vaak markeringen zien als "10 µf 50V", Dat vertelt je beide capaciteit (10 microfarads) en de spanningsbeoordeling (50 volt).Dit maakt het gemakkelijker om ze in één oogopslag te identificeren.Soms kan het label ook een temperatuurclassificatie of een streep bevatten die de negatieve terminal.

Omdat deze condensatoren zijn gepolariseerd, het goed lezen van de markeringen is extra belangrijk.Als u ze per ongeluk in een circuit omkeert, kunnen ze stoppen met werken of zelfs beschadigd raken.Dus wanneer u deze waarden controleert, is het een goed idee om ook de oriëntatie te controleren.

In staat zijn om condensatormarkeringen te lezen en te begrijpen, maakt uw werk eenvoudiger en helpt voorkomen mix-ups.Of u nu een nieuw circuit bouwt of een defecte component vervangt, deze kleine details zijn belangrijk.Het is gemakkelijk om een ​​onderdeel te pakken dat "er goed uitziet", maar tenzij u de code of het label controleert, gedraagt ​​het zich misschien niet zoals u in uw circuit verwacht.

Zodra je je comfortabel voelt om de cijfers en codes te lezen, wordt het een snelle stap in je proces - iets dat je bijna doet zonder na te denken.Maar tot die tijd is het de moeite waard om een ​​paar extra seconden te nemen om ervoor te zorgen dat u de juiste gebruikt.

De juiste condensator kiezen

Wanneer u aan een elektronisch project werkt, is het kiezen van het juiste type condensator een belangrijke stap die invloed heeft op hoe goed uw circuit zal presteren.Beide keramisch En elektrolytische condensatoren zijn nuttig, maar ze werken het beste in verschillende situaties.Deze sectie zal u helpen begrijpen wanneer u ze moet gebruiken op basis van wat uw circuit nodig heeft.

Kies op basis van hoeveel energie je nodig hebt

Begin met na te denken over hoeveel energie de condensator nodig heeft om op te slaan.Als uw circuit een grotere energiereserve nodig heeft - zoals in voedingen of audioapparatuur -elektrolytische condensatoren zijn meestal de betere keuze.Ze kunnen meer energie opslaan omdat ze in hogere capaciteitswaarden komen.

Als u aan iets kleiners werkt, zoals filteren signalen of stabiliserende spanning rond een microchip, een keramische condensator past vaak beter.Keramische condensatoren zijn snel en kunnen hoogfrequente veranderingen in uw circuit verwerken, hoewel ze minder energie opslaan.

Overweeg de ruimte in uw circuit

Als u iets compacts bouwt waar de ruimte strak is, keramische condensatoren zijn ideaal omdat ze klein en plat zijn.Dit maakt ze gemakkelijker om op kleine printplaten te passen.Elektrolytische condensatoren zijn daarentegen meestal groter en zijn de vorm van kleine buizen, die mogelijk niet goed werken in een ruimtegebonden ontwerp.

Dus als spaarruimte een prioriteit is, is keramiek meestal de juiste keuze.

Let op polariteit

Een ander belangrijk verschil is polariteit. Elektrolytische condensatoren zijn gepolariseerd, wat betekent dat ze een positieve en een negatieve kant hebben.U moet ervoor zorgen dat u ze op de juiste manier installeert;Anders kunnen ze falen of zelfs beschadigd raken.Ze zijn meestal gemarkeerd met een min -bord of een streep om u te helpen het negatieve been te identificeren.

Keramische condensatoren zijn niet-gepolariseerd , dus je kunt ze hoe dan ook in het circuit plaatsen zonder je zorgen te maken.Als u op zoek bent naar iets eenvoudigs om mee te werken, vooral voor beginners, zijn keramische caps vaak gemakkelijker te beheren.

Denk na over temperatuur en duurzaamheid

Circuits kunnen soms opwarmen tijdens gebruik, vooral in stroomelektronica. Keramische condensatoren Behandel warmte en veranderende temperaturen beter dan elektrolytische.Ze zijn stabieler en verslijten minder snel in warme of veranderende omgevingen.

Elektrolytische condensatoren kunnen na verloop van tijd afbreken als ze worden blootgesteld aan te veel warmte.Dus als uw circuit heet wordt of lang meegaat, kunnen keramische condensatoren een veiligere keuze zijn.

Kijk naar de snelheids- en frequentiebehoeften

Als uw circuit zich bezighoudt met snelle signalen, zoals in Radio's, gegevenslijnen of communicatiesystemen, keramische condensatoren zijn meestal de betere match.Ze reageren snel en kunnen hoogfrequent ruis gladmaken.

Elektrolytics reageren langzamer, zodat ze beter werken voor gestage, laagfrequente taken, zoals het afvlakken van de voedingsput.

Praktisch gebruik van condensatoren in elektronica

Condensatoren worden in veel verschillende delen van elektronica gebruikt en elk type heeft zijn eigen sterke punten, afhankelijk van de taak.Of u nu iets eenvoudigs bouwt of aan een complexer project werkt, weten waar elk type condensatorfits uw circuit soepeler kan helpen om veel voorkomende problemen te voorkomen.

Gebruik van elektrolytische condensatoren

Elektrolytische condensatoren zijn geweldig wanneer uw circuit veel energie moet vasthouden of een gestage stroom van kracht moet leveren.Een van de meest voorkomende plaatsen waar je ze zult zien, is erin stroomvoorziening filters.In deze rol helpen ze de spanning glad te strijken, waardoor uw circuit een stabiele en schone stroombron krijgt zonder plotselinge druppels of spikes.

Ze worden ook vaak gebruikt in audioversterkerscircuits, waar ze helpen de stroom van signalen en kracht te beheren.Dit helpt ongewenste ruis of vervorming in het geluid te verminderen.Een ander algemeen gebruik is in Motorstartcircuits, vooral in apparaten en apparatuur die elektrische motoren gebruiken.De condensator geeft de motor een sterke duw van energie om hem te starten.

Gebruik van keramische condensatoren

Keramische condensatoren, aan de andere kant, zijn beter geschikt voor kleinere, snellere taken.Je zult ze vinden in veel circuits die te maken hebben met signalen, vooral als het gaat om Ruis filteren of het beheren van snelle spanningswijzigingen.In radio's of communicatiesystemen helpen keramische condensatoren bijvoorbeeld het signaal op te ruimen, zodat het stabieler en duidelijker is.

Ze zijn ook nuttig in Timingcircuits, waar ze werken met weerstanden om vertragingen of pulsen te creëren.Vanwege hun snelle responstijd worden keramische condensatoren vaak dicht bij microchips geplaatst, waar ze helpen spanning stabiliseren en bescherm gevoelige delen tegen plotselinge veranderingen.

Inzicht in hoe condensatoren worden gebruikt in echte circuits maakt het gemakkelijker om de juiste te kiezen.Als u aan iets werkt met motoren, voedingen of audio, zult u waarschijnlijk gebruiken elektrolytische condensatoren.Voor circuits met snelle signalen, kleine ruimtes of digitale chips, keramische condensatoren zijn meestal beter passend.

Elk type speelt een andere maar belangrijke rol, en het kennen van deze rollen helpt je circuits op te bouwen die betrouwbaarder zijn en werken zoals je wilt.

Conclusie

Condensatoren kunnen klein zijn, maar ze spelen een grote rol bij het helpen van elektronische apparaten om goed te werken.Nu weet je wat ze doen, hoe ze ze uit elkaar te vertellen en wanneer je keramische of elektrolytische soorten moet gebruiken.Door te begrijpen hoe ze energie opslaan en beheren, kunt u betere keuzes maken in uw projecten.Met deze kennis zul je je zelfverzekerder voelen bij het werken met circuits.
