Inzicht in vierkante golfvormen in elektronica

Vierkante golfvormen vormen een groot deel van hoe elektronische apparaten werken, vooral in systemen die omgaan met digitale signalen.Deze golfvormen zijn eenvoudig van vorm, maar zeer nuttig en schakelen tussen hoge en lage niveaus in een schoon, herhalend patroon.Je zult ze vinden in dingen als timers, klokken, geluidsgeneratoren en besturingssystemen.In dit artikel leert u welke vierkante, rechthoekige en pulsgolfvormen zijn, hoe ze eruit zien en gezond zijn en hoe ze in echte circuits worden gebruikt.U zult ook zien hoe vierkante golven worden gebouwd met behulp van sinusgolven en hoe u ze kunt genereren met behulp van verschillende tools zoals timers, microcontrollers en signaalgeneratoren.Of je nu gewoon nieuwsgierig bent of aan een project werkt, deze gids helpt je om vierkante golfvormen beter te begrijpen.Laten we beginnen.

Catalogus

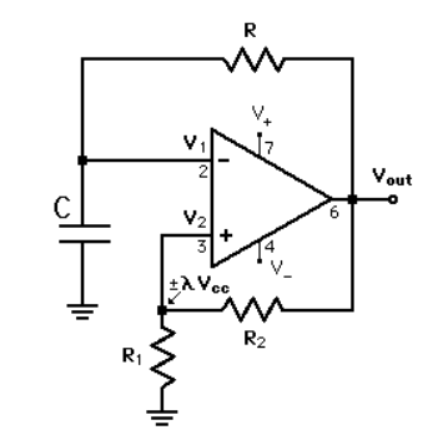

Figuur 1. Square golfvormgenerator

Wat zijn vierkante, rechthoekige en pulsgolfvormen?

Vierkante, rechthoekige en pulsgolfvormen zijn soorten signalen die schakelen tussen twee niveaus - meestal een hoge en een lage spanning.Deze golfvormen worden veel gebruikt in elektronica, vooral in Digitale circuits waar signalen zijn aan of uit, zoals 1s en 0s in binair.A vierkante golfvorm is een van de meest voorkomende.Het schakelt gelijkmatig tussen de hoge en lage toestanden, die evenveel tijd in elk doorbrengen.Dit creëert een patroon dat eruitziet als perfecte vierkanten wanneer het op een grafiek wordt gezien, daarom wordt het een vierkant golf genoemd.

In een ideale wereld zou de verandering tussen hoog en laag in een vierkante golfvorm onmiddellijk zijn - het signaal zou zonder vertraging van de ene toestand naar de andere breken.Maar in het echte leven kost deze verschuiving een kleine hoeveelheid tijd.Daarom Stijgingstijd (hoe snel het omhoog gaat) en valse tijd (hoe snel het daalt) worden vaak nauw bekeken bij het analyseren van deze golfvormen.

Hoewel de term "vierkant golf" soms wordt gebruikt voor een golfvorm met twee niveaus, is er een specifiek verschil.Als de golfvorm besteedt Meer tijd hoog dan laag - of andersom - het wordt een rechthoekige golfvorm genoemd. Het schakelt nog steeds over tussen twee staten, maar de Timing is niet gelijk.Het kan een korte tijd hoog zijn en een langer laag, of vice versa.

Figuur 2. Vierkante golfvorm

Dan is er de pulsgolfvorm.In tegenstelling tot vierkante of rechthoekige golfvormen, herhalen pulsen niet altijd.Ze kunnen eenmaal of af en toe gebeuren, afhankelijk van de situatie.Een puls kan optreden wanneer een spanning een bepaald punt raakt of wanneer een gebeurtenis deze activeert.Deze pulsen worden vaak gebruikt om gegevens of bedieningssignalen in circuits te verzenden.

Deze golfvormen lijken misschien eenvoudig, maar ze spelen een grote rol in hoe elektronische apparaten praten, processignalen en taken achter de schermen uitvoeren.

Hoe ziet een vierkante golfvorm eruit?

Een vierkante golfvorm is gemakkelijk te herkennen zodra je het hebt gezien.Het heeft een heel eenvoudige en scherpe vorm - Het springt recht naar een hoog niveau, blijf daar even valt recht naar een laag niveauen herhaalt dit patroon steeds opnieuw.Op een grafiek of een oscilloscoopscherm ziet het eruit als een rij verbonden vierkanten of blokken, op en neer gaan in een schoon, regelmatig ritme.

Wat een vierkante golfvorm echt "vierkant" maakt, is dat het een evenveel tijd in de hoge toestand als in de lage toestand.Deze balans geeft het zijn naam.Als je ernaar zou kijken als een patroon van lichtschakelaars, zou het zijn alsof je het licht twee seconden aanzet, twee seconden uit, weer twee seconden weer, enzovoort.Die gelijke timing wordt een 1: 1 mark-to-space verhouding - wat betekent dat de "aan" en "off" tijden overeenkomen.

Hoewel de term "vierkant golf" behoorlijk losjes wordt gebruikt, in technische termen, Als de tijd doorgebracht in de hoge en lage toestanden niet hetzelfde is, is het niet langer een echte vierkante golfvorm.Dat is wanneer het in plaats daarvan een rechthoekige golfvorm wordt.Maar beiden delen nog steeds diezelfde op en neer, twee niveaus stijl-het verschil is gewoon in hoe lang elk niveau duurt.Dit schone, schakelpatroon maakt vierkante golfvormen zo nuttig in digitale elektronica, omdat ze duidelijk een verandering van de ene toestand naar de andere tonen.

Hoe klinkt een vierkante golfvorm?

Als je ooit een vierkante golfvorm hebt gehoord, zul je merken dat het een scherp, geboden geluid heeft - veel intenser dan een gladde sinusgolf.Die hardheid komt uit de vorm van de golf zelf.Omdat een blokgolf snel, plotselinge sprongen tussen hoge en lage niveaus heeft, is het geluid dat het produceert meer snijden en minder glad tot het oor.

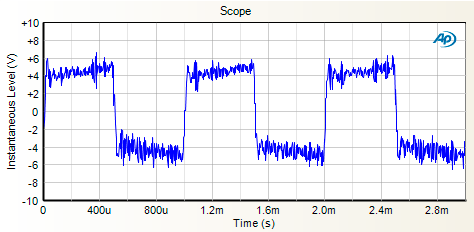

Figuur 3. Geluidsrepresentatie van een vierkante golfvorm

Vierkante golven zijn vol met wat er wordt genoemd harmonischen - Dit zijn extra frequenties die bovenop de hoofdtint zijn gelaagd.Dat is wat vierkante golven hun rijke, edgy karakter geeft.In muziek- of geluidsontwerp maakt dit ze nuttig als u een meer aandachtegroeibare of unieke toon wilt.Ze worden om deze reden vaak gebruikt in synthesizers en elektronische instrumenten.Hoewel een sinusgolf misschien zacht en puur klinkt, komt er een vierde golf door sterker en agressiever, wat geweldig kan zijn als je een geluid wilt dat opvalt.

Belangrijke dingen over vierkante golfvormen

Vierkante golfvormen worden veel gebruikt in elektronica, vooral in digitale circuits.Dit zijn circuits waar Signalen zijn aan of uit.Een vierkante golfvorm past perfect omdat het schakelt duidelijk tussen twee niveaus: hoog en laag.Dit maakt het gemakkelijk voor apparaten om het signaal te lezen en te reageren.

In digitale systemen wordt het hoge niveau meestal genoemd "1" en het lage niveau wordt genoemd "0". U kunt ze ook horen als aangeduid als Hoog en laag.Deze labels helpen laten zien wanneer het signaal actief of inactief is.Of u nu werkt met eenvoudige logische chips of geavanceerde microcontrollers, Vierkante golfvormen maken vaak deel uit van het proces.Ze zijn gewend Controle acties, verzenden gegevens of bewaar de tijd In veel soorten apparaten.

Omdat spanningsniveaus enigszins kunnen variëren, zijn de meeste systemen Definieer een bereik voor wat zo hoog of laag telt.Hierdoor kunnen apparaten goed werken, zelfs wanneer het signaal niet elke keer niet precies hetzelfde is.Er zijn een Weinig belangrijke delen van een vierkante golfvorm die u moet begrijpen om het goed te gebruiken.

Tijdsperiode

De tijdsperiode vertelt u hoe lang het duurt voordat een volledige cyclus van de golfvorm plaatsvindt.Dat omvat weer van laag naar hoog en weer terug naar laag.U kunt dit meten van de ene stijgende rand naar de volgende, of van de ene dalende voorsprong op de volgende.Zelfs als de opkomst of daling niet direct is, gebruiken de meetinstrumenten altijd hetzelfde trigger -punt, zodat de resultaten nauwkeurig blijven.Als u de tijdsperiode kennen, kunt u begrijpen hoe snel de golfvorm herhaalt.

Frequentie

Frequentie laat zien hoe vaak de golfvorm zich in één seconde herhaalt.Het wordt gemeten in Hertz (Hz).Als een golfvorm eenmaal per seconde herhaalt, heeft deze een frequentie van 1 Hz.Als het duizend keer per seconde herhaalt, is dat 1000 Hz of 1 kHz.U kunt eenvoudig schakelen tussen frequentie en tijdsperiode met behulp van deze eenvoudige formule:

Frequentie = 1 gedeeld door tijdsperiode

Tijdsperiode = 1 gedeeld door frequentie

Amplitude

Amplitude is de spanningshoogte van de golfvorm.Het kan worden gemeten vanaf de onderkant (laag) naar de bovenkant (hoog).In analoge systemen kan dit worden vermeld als piek- of piek-tot-piekspanning.Maar in digitale systemen is het belangrijker of het signaal zo laag of hoog wordt gelezen.

In oudere TTL -systemen kan Low bijvoorbeeld een spanning tussen 0 en 0,4 volt betekenen.Hoog kan tussen 2 en 5 volt zijn.Moderne systemen kunnen lagere spanningen gebruiken, maar het algemene idee blijft hetzelfde.Het gaat erom dat het signaal duidelijk past in een laag of hoog bereik, zodat digitale apparaten kunnen zien wat het betekent.

Zodra u vertrouwd raakt met tijd, frequentie en amplitude, zult u het gemakkelijker vinden om met vierkante golfvormen te werken in real-world circuits.Deze eenvoudige golfvormen kunnen veel doen wanneer ze op de juiste manier worden gebruikt.

Hoe vierkante golfvormen stijgen en dalen?

Vierkante golfvormen staan ​​bekend om hun scherpe, schone overgangen tussen hoge en lage spanningsniveaus.Maar in de echte wereld zijn die randen niet echt direct.Elke vierkante golfvorm kost een kleine hoeveelheid tijd om van laag naar hoog te gaan (de stijgtijd genoemd) en van hoog naar laag (de valtijd genoemd).Deze korte overgangsperioden lijken misschien klein, maar ze kunnen een groot verschil maken in hoe goed een circuit werkt, vooral in digitale elektronica waar timing ertoe doet.

De stijgtijd wordt gemeten vanaf het punt waar het signaal 10 procent van zijn uiteindelijke hoge waarde bereikt tot het punt waar het 90 procent bereikt.De valtijd wordt op dezelfde manier gemeten, maar van 90 procent tot 10 procent.Deze specifieke punten helpen bij het voorkomen van lichte afronding of ruis die kan gebeuren aan het begin of einde van een overgang.In sommige gevallen ziet u mogelijk metingen van 5 procent tot 95 procent, maar dat komt minder vaak voor.

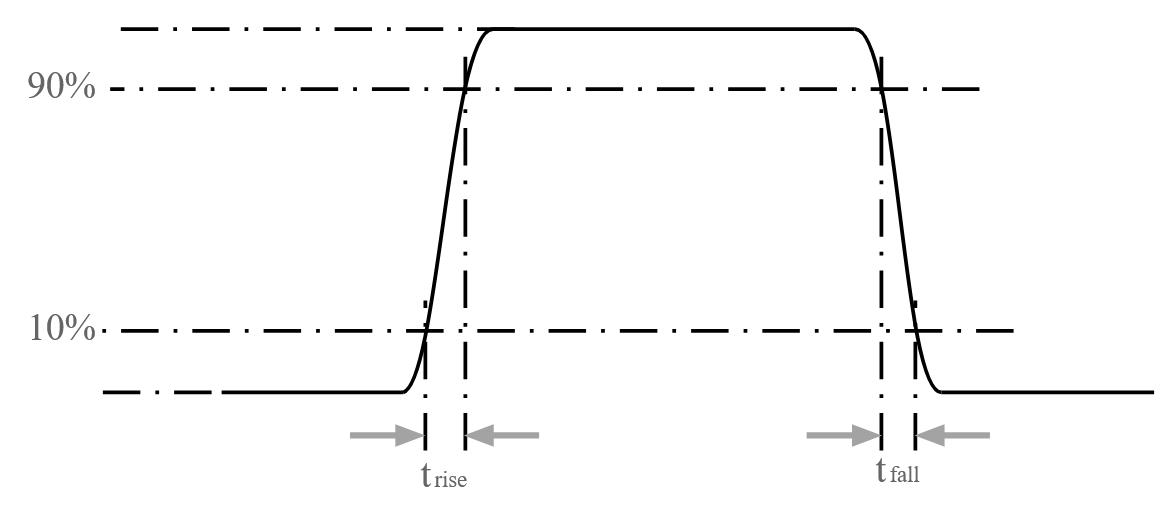

Figuur 4. Stijg- en valtijdpunten in een vierkante golfvorm

Deze metingen worden vaak gegeven in nanoseconden, vooral in snelle digitale systemen.Als de stijging of de valtijd te langzaam is, kan dit problemen veroorzaken, zoals verkeerd gelezen signalen of timingproblemen in het circuit.Daarom ziet u vaak stijgings- en daltijdwaarden vermeld in de specificaties van apparaten zoals signaalgeneratoren of logische chips.

Door te weten hoe snel een golfvorm stijgt of valt, kunt u beter begrijpen of deze soepel zal werken in uw project.Het helpt ook wanneer u problemen oplossen of de signaalkwaliteit probeert te verbeteren.Hoewel deze veranderingen zeer snel gebeuren, zijn ze een belangrijk onderdeel van hoe vierkante golfvormen zich in echte circuits gedragen.

Hoe vierkante golfvormen zijn gemaakt van sinusgolven?

Op het eerste gezicht ziet een vierkante golfvorm er heel anders uit dan een gladde sinusgolf.De ene is scherp en blocky, de andere zacht en gebogen.Maar als je een vierkante golfvorm afbreekt met behulp van iets dat Fourier -analyse wordt genoemd, zul je zien dat het eigenlijk is gemaakt door een reeks sinusgolven samen te voegen.Dit lijkt misschien verrassend, maar het is een fascinerende manier om te begrijpen hoe golfvormen worden gebouwd.

Wanneer een vierkante golfvorm wordt geanalyseerd, blijkt dit een mix te zijn van verschillende sinusgolven die allemaal aan elkaar gerelateerd zijn.Deze golven worden harmonischen genoemd.De eerste, bekend als de fundamentele, stelt de belangrijkste frequentie van de vierkant golf in.Dan komen de anderen: de derde harmonische (die drie keer de frequentie van het fundamentele is), de vijfde harmonische, de zevende, enzovoort.Elk van deze is een oneven genummerd veelvoud van de fundamentele frequentie, en elk is een beetje zwakker dan de vorige.

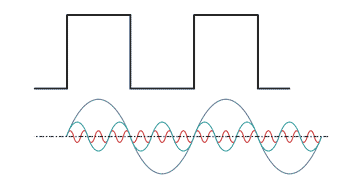

Figuur 5. Sinusgolfcomponenten die een blokgolf vormen

Dus hoe meer harmonischen je toevoegt, hoe meer de gecombineerde vorm begint te lijken als een vierkant golf.Als je alleen de fundamentele sinusgolf had, zou deze klinken en eruit zien als een soepele golf.Voeg de derde en vijfde harmonischen toe en het begint vierkant te worden.Blijf doorgaan en de golfvorm wordt scherper en meer gedefinieerd.

Wiskundig kan een blokgolf worden uitgedrukt als de som van zijn harmonische sinusgolven met behulp van de volgende vergelijking:

Deze formule laat zien dat een perfecte vierkant golf wordt gemaakt door alleen de oneven genummerde harmonischen van sinusgolven toe te voegen, waarbij elke harmonische minder kracht heeft dan die daarvoor.

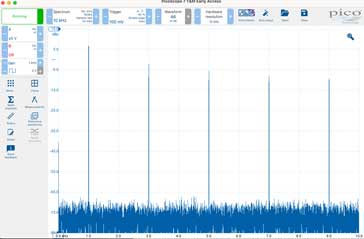

Figuur 6. Frequentiespectrum van een vierkante golfvorm

Als u een vierkante golfvorm door een low pass -filter passeert - dat de hogere harmonischen blokkeert - verliest u een deel van die scherpe vorm.De randen worden afgerond en de golfvorm ziet er niet meer uit of gedraagt ​​zich als een echt vierkant meer.Dat komt omdat die hogere harmonischen een vierkant golf zijn scherpe randen en snelle overgangen geven.

In het spectrumdiagram van een blokgolf zie je sterke signalen bij de oneven genummerde harmonischen-3e, 5e, 7e, enzovoort.Deze signalen dalen in sterkte naarmate ze hoger in frequentie gaan.Je zult geen even genummerde harmonischen zien, omdat vierkante golven ze niet bevatten.Dit patroon maakt deel uit van wat vierkante golfvormen hun unieke eigenschappen geeft in zowel geluids- als elektronisch gedrag.

Begrijpend dat een blokgolf is opgebouwd uit sinusgolven helpt verklaren waarom deze zich gedraagt ​​zoals het doet.Of u nu met geluid, timingsignalen of logische pulsen werkt, deze verborgen structuur van harmonischen speelt een grote rol in hoe vierkante golfvormen in echte circuits functioneren.

Gebruik van vierkante golfvormen in echte circuits

Vierkante golfvormen worden gebruikt in veel verschillende soorten elektronische circuits, vooral waar timing en controle belangrijk zijn.Een van de meest voorkomende toepassingen is in kloksignalen.In digitale elektronica wordt elke bewerking vaak getimed door een klokpuls - een herhalende vierkante golfvorm die het systeem vertelt wanneer hij naar de volgende stap moet gaan.Microcontrollers, processors en andere digitale chips vertrouwen op dit stabiele ritme om correct te functioneren.

Je zult ook vierkante golven vinden Puls-breedte-modulatie (PWM), die wordt gebruikt om apparaten zoals motoren, LED's of zelfs audiosignalen te regelen.Door te veranderen hoe lang het signaal hoog of laag blijft tijdens elke cyclus, kunt u dingen als helderheid of snelheid aanpassen zonder de spanning te veranderen.Dit is handig in dingen als ventilatorcontrollers, dimmercircuits en robotica.

Een andere veel voorkomende plaats waar vierkante golven verschijnen is binnen Schakelcircuits.Deze worden gebruikt om componenten snel in en uit te zetten, zoals in voedingen, signaalmodulatiesystemen of digitale logische poorten.Omdat vierkante golven netjes veranderen tussen hoge en lage toestanden, zijn ze perfect voor het verwerken van dit soort schakelacties.

Ze zijn ook nuttig in Testen en debuggen.Als u een circuit ontwerpt en wilt controleren hoe het op signalen reageert, is een vierkant golf van een functiegenerator vaak het eerste wat u probeert.Het helpt te onthullen hoe het circuit omgaat met snelle overgangen, wat vooral belangrijk is bij high-speed of digitale ontwerpen.

Hoe square golfvormen genereren?

Er zijn verschillende eenvoudige en betrouwbare manieren om vierkante golfvormen te genereren, of u nu aan een eenvoudig elektronicaproject werkt of een meer geavanceerd systeem bouwt.Een van de meest voorkomende hulpmiddelen hiervoor is de 555 Timer IC.Het is een kleine, goedkope chip die al tientallen jaren in hobby- en professionele circuits wordt gebruikt.Wanneer ingesteld in de astable -modus, creëert de 555 -timer een continue blokgolf en kunt u de frequentie- en werkcyclus aanpassen door een paar weerstanden en een condensator te wijzigen.

Een andere populaire methode is gebruiken microcontrollers.Deze kleine programmeerbare chips, zoals die in Arduino of andere ontwikkelingsborden, kunnen vierkante golven genereren via hun digitale uitvoerpennen.U kunt een kort stuk code schrijven dat regelmatig een pin in- en uitschakelt.Veel microcontrollers ondersteunen ook PWM (modulatie van puls-breedte), waarmee u de hoge en lage tijd van elke puls kunt regelen - nuttig als u een blokgolf nodig hebt die niet perfect in balans is.

Voor meer precieze of flexibele controle kunt u een werkgenerator of signaalgenerator.Dit zijn hulpmiddelen waarmee u de exacte frequentie, amplitude en vorm van de golfvorm kunt instellen, inclusief vierkante golven.Ze worden vaak gebruikt in laboratoria of testopstellingen waar nauwkeurigheid en bereik meer belangrijk zijn.

Vierkante golfvormen kunnen ook worden gemaakt met behulp van oscillatorcircuits.Deze circuits zijn gebouwd met behulp van componenten zoals transistors, condensatoren of operationele versterkers.Afhankelijk van hoe ze zijn ontworpen, kunnen ze zelfkante golven zelf produceren of in combinatie met andere golfvormtypen.

In de digitale wereld kunt u zelfs vierkante golfvormen genereren met behulp van software .Als u werkt met audio-, simulaties of digitale signaalverwerking, kunt u code schrijven die vierkante golfgegevens maakt en naar een uitvoerapparaat verzendt.Dit is gebruikelijk in muzieksynthese of bij het testen van software-gebaseerde systemen die timingsignalen nodig hebben.

Conclusie

Vierkante golfvormen zien er misschien eenvoudig uit, maar ze spelen een grote rol in hoe elektronische systemen werken.Van timing en overstappen op geluids- en signaalregeling, ze worden op veel verschillende manieren gebruikt.Je hebt gezien hoe ze zijn gemaakt, hoe ze zich gedragen en waar ze in echte circuits verschijnen.Met deze basiskennis zult u het gemakkelijker vinden om vierkante golfvormen te begrijpen of te gebruiken in uw eigen projecten of leren.
