CAD -systemen begrijpen: een complete gids

CAD -technologie heeft volledig getransformeerd hoe producten zijn ontworpen en gemaakt.Het vereenvoudigt taken, versnelt processen en zorgt voor nauwkeurigheid, waardoor het een go-to-oplossing is voor het maken van innovatieve ontwerpen.Dit artikel onderzoekt CAD's functies, vooruitgang en hoe het moderne workflows ondersteunt.

Catalogus

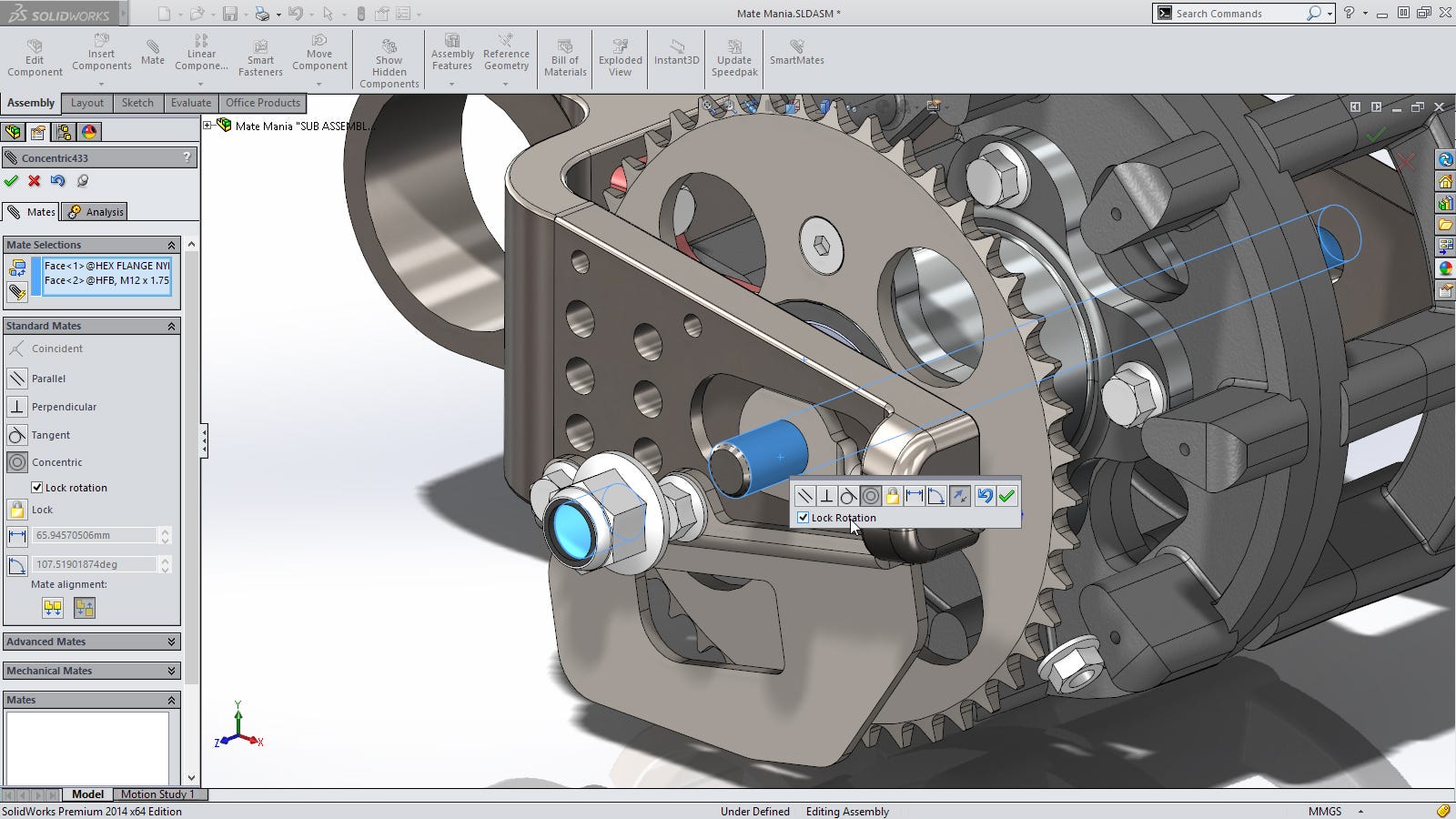

Overzicht van CAD -technologie

CAD -technologie heeft een opmerkelijke verschuiving gebracht naar de manier waarop producten zijn ontworpen en ontwikkeld.Het heeft traditionele benaderingen getransformeerd, waardoor ze efficiënter en gestroomlijnd zijn.Tegenwoordig wordt CAD gebruikt op verschillende gebieden zoals engineering, productie en constructie, waardoor verstrekkende voordelen worden gecreëerd voor industrieën en samenleving.

De continue ontwikkeling van CAD heeft aanzienlijk gestimuleerd hoe snel en effectief bedrijven hun producten kunnen ontwerpen.Het helpt complexe taken te vereenvoudigen, de werklast te verminderen en de tijd te verkorten die nodig is voor ontwerpprocessen.Deze technologie verbetert niet alleen de efficiëntie, maar zorgt ook voor een betere ontwerpnauwkeurigheid en consistentie.

Met zijn wijdverbreide toepassing in sectoren zoals ruimtevaart, machines, elektronica en constructie, heeft CAD de deur geopend voor nieuwe ontwerpmethoden zoals samenwerking en virtueel ontwerp.Deze vooruitgang komt overeen met het groeiende gebruik van technologieën zoals kunstmatige intelligentie, virtual reality en multimedia.In de toekomst wordt verwacht dat CAD meer geïntegreerd, slim en verbonden wordt, aanpassing aan moderne zakelijke behoeften en digitale trends.

Voor bedrijven betekent het omarmen van CAD soepelere activiteiten en meer innovatie.De integratie met e-commerce en geavanceerde managementsystemen maakt naadloze samenwerking tussen supply chain binnen en tussen ondernemingen mogelijk.Dit maakt de weg vrij voor snellere, slimmer en meer flexibele ontwerp- en productiecycli, die zowel bedrijven als klanten ten goede komen.

Evolutie van CAD -technologie

CAD -technologie is ontstaan ​​in de jaren zestig als een concept voor interactieve graphics, geleid door onderzoek aan het Massachusetts Institute of Technology (MIT).Aanvankelijk beperkten hoge kosten het gebruik ervan tot grote bedrijven zoals General Motors en Boeing, die hun eigen interactieve tekensystemen ontwikkelden.

In de jaren zeventig daalden de computerprijzen, waardoor CAD -systemen toegankelijker werden voor industrieën.Tegen de jaren tachtig hebben personal computers een revolutie teweeggebracht in CAD -acceptatie, waardoor een snelle ontwikkeling in softwaremogelijkheden werd gestimuleerd.Bedrijven zoals Autodesk introduceerden toegankelijke CAD -systemen, die populair werden vanwege betaalbaarheid en flexibiliteit, waardoor ze snel kunnen evolueren.

Een opmerkelijke vroege mijlpaal was "Sketchpad" van Ivan Sutherland, geïntroduceerd in 1963. Het markeerde een keerpunt door ontwerpers in staat te stellen om grafisch te communiceren met computers met behulp van een lichte pen.Deze innovatie legde de basis voor moderne grafische gebruikersinterfaces.

Aanvankelijk waren CAD -toepassingen beperkt tot industrieën zoals Automotive en Aerospace.Naarmate computerhardware goedkoper en krachtiger werd, breidden de mogelijkheden van CAD zich uit.Het evolueerde van basistekeninghulpmiddelen naar geavanceerde systemen voor intelligent ontwerp, simulatie en analyse.De introductie van 3D -modellering verder getransformeerde ontwerpprocessen door zeer gedetailleerde, realistische representaties mogelijk te maken die complexiteiten 2D -tekeningen vastlegden, konden dat niet.

In China begon CAD als secundaire ontwikkeling op buitenlandse platforms.Na verloop van tijd hebben binnenlandse ontwikkelaars CAD aangepast om aan de lokale behoeften te voldoen, innovatie te bevorderen en de technologie toegankelijker te maken voor Chinese ondernemingen.Tegen 2014 had een samenwerkende binnenlandse CAD -alliantie deze inspanningen versterkt, op maat gemaakte oplossingen voor diverse industrieën en het stimuleren van verdere vooruitgang in CAD -technologie.

Tegenwoordig blijft CAD evolueren naast vooruitgang in computing, waardoor ontwerpers wereldwijd sneller en creatiever kunnen werken, de industrieën revolutioneren en de toekomst van ontwerp en engineering vormgeven.

Certificeringsprogramma's voor CAD -professionals

Nationaal Computer-Aided Technology Certification Project

Het Project National Computer-Aided Technology Certification (CAXC) is bedoeld om individuen voor te bereiden op moderne technische functies door systematische training in CAD en aanverwante technologieën aan te bieden.Dit initiatief is ontworpen voor studenten, leraren en professionals op verschillende gebieden, zoals engineering en productie, die hun technische vaardigheden willen verbeteren.

Het programma richt zich op het onderwijzen van praktische vaardigheden op gebieden zoals 2D en 3D CAD, Computer-Aided Engineering (CAE) en computerondersteunde productie (CAM).Deelnemers krijgen inzicht in productgegevensbeheer en industriële ontwerpprocessen.Door deze certificering te voltooien, kunt u leren hoe u de nieuwste tools en technieken kunt gebruiken, waardoor u beter uitgerust bent voor rollen in de industrie en de academische wereld.

De behoeften van de industrie aanpakken via certificering

Het certificeringsprogramma reageert ook op de groeiende behoefte aan geschoolde professionals in de productie, een gebied van vitaal belang voor de groei van een land.Veel afgestudeerden voor ingenieur staan ​​voor uitdagingen die aan de verwachtingen van de werkgever voldoen vanwege hiaten in praktische vaardigheden.Deze certificering helpt die kloof te overbruggen door theoretische kennis te combineren met praktische toepassing.

Via het programma kunt u zich vertrouwd maken met geavanceerde industriële ontwerptechnologieën, waardoor de leercurve aanzienlijk wordt verminderd bij de overgang naar professionele omgevingen.Het bevat ook feedback van experts uit de industrie om ervoor te zorgen dat het curriculum is afgestemd op real-world eisen, waardoor deelnemers vaardigheden kunnen ontwikkelen die hen klaarmaken.

Componenten en structuur van CAD -systemen

Interactief computersysteem

CAD -systemen vertrouwen op interactieve computeropstellingen uitgerust met geavanceerde grafische mogelijkheden.Deze systemen omvatten meestal essentiële componenten zoals een computerhost, display -terminal, grafische tablet, plotter, scanner, printer en een reeks gespecialiseerde software.Deze componenten werken samen om gebruikers in staat te stellen ontwerpen interactief te maken, te wijzigen en te bekijken, waardoor het ontwerpproces intuïtiever en efficiënter wordt.

Engineering Workstations

Technische werkstations zijn krachtige systemen die zijn ontworpen voor individuele gebruikers.Deze systemen bieden geavanceerde functies zoals driedimensionale grafische verwerking en zijn in staat om grote en complexe ontwerptaken af ​​te handelen.Met displays en compatibiliteit met hoge resolutie met standaard grafische software, worden deze werkstations vaak gebruikt in omgevingen waar het delen van middelen over lokale gebiedsnetwerken vereist is.

Persoonlijk computersystemen

Persoonlijke computers (pc's) bieden een meer betaalbare en flexibele optie voor CAD -gebruik.In de loop der jaren zijn pc's geëvolueerd met verbeterde prestatiefuncties zoals grafische displays met hoge resolutie en gespecialiseerde grafische kaarten.Deze vorderingen, in combinatie met verbeteringen in pc-netwerktechnologie, hebben van personal computers een populaire keuze gemaakt voor CAD-applicaties, vooral bij kleine tot middelgrote bedrijven.

Perifere apparatuur

Perifere apparaten zijn essentieel voor interactie met CAD -systemen.Invoerapparaten zoals toetsenborden, lichtpennen, aanraakschermen en grafische tablets kunnen gebruikers met precisie tekenen, ontwerpen en manipuleren.Uitvoerapparaten, zoals printers en plotters, genereren zowel digitale als fysieke representaties van ontwerpen.Geavanceerde display -systemen, waaronder rasterscannen en gerichte bundelschermen, verbeteren de gebruikersinteractie verder door gedetailleerde en levendige grafische uitgangen aan te bieden.

Softwarecomponenten

Software is de ruggengraat van elk CAD -systeem.Het bevat grafische display -software, CAD -applicatieprogramma's en tools voor gegevensbeheer.Interactieve grafische display -software maakt taken zoals bewerken, transformatie en visualisatie van ontwerpen mogelijk, terwijl CAD -applicatiesoftware modellering en analyse ondersteunt voor specifieke velden zoals architectuur of elektrotechniek.Gegevensbeheersoftware helpt grote hoeveelheden ontwerpinformatie te organiseren en op te halen, waardoor soepel workflowbeheer wordt gewaarborgd.

Hulpmodellen

Hulpmodellen zoals 3D -tekensoftware bieden een realistische en gedetailleerde weergave van ontwerpen.Ze zijn vooral handig voor het vastleggen van ingewikkelde functies en het garanderen van nauwkeurigheid.Veel professionele CAD -systemen ondersteunen verschillende bestandsindelingen zoals IG's en STEP, waardoor het gemakkelijker wordt om ontwerpen in platforms te delen en te integreren.Geavanceerde systemen zoals SolidWorks, Catia en Pro/E richten zich op gespecialiseerde behoeften in industrieën zoals Aerospace en Automotive.

Resource bibliotheken

Resource -bibliotheken zijn collecties van standaardonderdelen en modellen die het ontwerpproces vereenvoudigen.Ze stellen ontwerpers in staat om snel toegang te krijgen tot vooraf gedefinieerde componenten, waardoor de tijd wordt besteed aan repetitieve taken.Deze bibliotheken, vaak gehost op online platforms, bieden een breed scala aan elementen voor verschillende industrieën, ter ondersteuning van een betere samenwerking en efficiëntie in het ontwerpproces.

Fundamentele CAD -technologieën

Moderne CAD -systemen bieden geavanceerde functies die het ontwerpen van intuïtief, nauwkeurig en efficiënt maken.Interactieve technologie is een kernaspect, zodat u rechtstreeks met het computersysteem kunt communiceren.Hiermee kunt u ontwerpen in realtime maken, wijzigen en verfijnen, met onmiddellijke visuele feedback op het scherm.De mogelijkheid om onmiddellijke resultaten te zien, maakt het ontwerpproces vloeibaarder en aanpasbaarder, waardoor u de nauwkeurigheid gedurende uw werk kunt behouden.

Grafische transformatiehulpmiddelen verbeteren deze ervaring verder door u volledige controle over uw ontwerpen te geven.U kunt naadloos schakelen tussen coördinatensystemen, perspectieven aanpassen en uw modellen schalen of roteren om ze vanuit elke hoek te bekijken.Deze tools zijn niet alleen gebruiksvriendelijk, maar zorgen er ook voor dat complexe taken zoals perspectiefwijzigingen en op matrix gebaseerde transformaties efficiënt worden behandeld.

Automatisering binnen CAD -systemen brengt productiviteit naar een hoger niveau.Het vereenvoudigt repetitieve taken, zoals logische synthese en lay-outontwerp, terwijl geavanceerde functies zoals simulatie op systeemniveau en microprogramming ondersteunen.Door deze mogelijkheden te integreren, helpt CAD -software u om zich meer te concentreren op de creatieve aspecten van uw projecten, in plaats van handmatig technisch werk.

Met deze geavanceerde functies evolueert CAD verder dan een ontwerptool naar een krachtig platform dat creativiteit en efficiëntie ondersteunt.De combinatie van interactiviteit, transformatietools en automatisering stelt u uit met alles wat u nodig hebt om zelfs de meest complexe projecten te beheren en te optimaliseren.

Geavanceerde functies en technologieën in CAD

Visuele tekenmogelijkheden

CAD -software blinkt uit in visuele tekening, waardoor u ontwerpen gemakkelijk kunt maken en bewerken.De interface bevat menu's, werkbalken en dialoogvensters waarmee u verschillende bewerkingen kunt uitvoeren, zoals sleutelpuntbewerking, objectklik en annotatie.Functies zoals vogelperspectieven, stations, tekstbewerking en grafische previews maken het proces intuïtief en efficiënt.

2D tekengereedschap

De 2D-tools in CAD-systemen zijn veelzijdig en gebruiksvriendelijk.U kunt basis geometrische vormen zoals lijnen, cirkels, ellipsen en polygonen maken met precisie.De software biedt ook nuttige hulphulpmiddelen, zoals de orthogonale modus voor het tekenen van rechte lijnen en objecten snappen voor de nauwkeurigheid van het pinpoint.Deze functies maken het gemakkelijker om punten te vinden, op specifieke hoeken te tekenen en gedetailleerde ontwerpen te maken.

Grafische bewerkingsfuncties

Bewerkingstools in CAD -systemen geven u volledige controle over uw ontwerpen.U kunt moeiteloos verplaatsen, kopiëren, roteren, knippen, strekken of schalen.Deze flexibiliteit zorgt ervoor dat u ontwerpen kunt aanpassen om aan specifieke vereisten te voldoen zonder helemaal opnieuw te beginnen.

Dimensionering en tekstfuncties

Met dimensioneringstools kunt u gemakkelijk metingen aan uw tekeningen toevoegen, terwijl aanpassingsopties ervoor zorgen dat afmetingen duidelijk en visueel consistent zijn.Teksthulpmiddelen kunt u overal in uw ontwerpen tekst invoegen en opmaken, waardoor gedetailleerde annotaties en notities mogelijk worden gemaakt.

Laagbeheer

Laagbeheer in CAD -systemen helpt u uw ontwerpen effectief te organiseren.Elk grafisch object wordt toegewezen aan een laag waar attributen zoals kleur, lijntype en lijnbreedte kunnen worden gedefinieerd.Dit maakt complexe ontwerpen gemakkelijker te hanteren en aan te passen.

3D -modellering en rendering

Met de 3D -mogelijkheden van CAD -systemen kunt u met veel detail solide en oppervlaktemodellen maken.U kunt deze modellen vanuit verschillende perspectieven visualiseren en precieze aanpassingen maken.Rendering tools verbeteren deze modellen, waardoor ze een realistisch uiterlijk krijgen dat perfect is voor presentaties of simulaties.

Gegevens delen en netwerken

CAD -software ondersteunt het delen van gegevens via verschillende formaten, zodat u met anderen kan samenwerken.Met netwerkfunctionaliteit kunt u bronnen publiceren en toegang krijgen, waardoor teamwerk gestroomlijnder en efficiënter wordt.

Overgang van 2d naar 3D

Tools zoals SolProf-, Solview- en Solview -opdrachten maken het eenvoudig om 3D -weergaven te maken van 2D -ontwerpen.Met deze functies kunt u modellen op nieuwe manieren visualiseren, inclusief het maken van veelzijdige of sectionele weergaven, waardoor u complexe structuren beter kunt begrijpen.

Aanpassing en secundaire ontwikkeling

Met CAD -systemen kunt u menu's en werkbalken aanpassen, waardoor uw werkruimte efficiënter wordt.U kunt ook ingesloten talen gebruiken zoals Autolisp, Visual Lisp of VBA voor geavanceerde aanpassing en secundaire ontwikkeling.Deze flexibiliteit zorgt ervoor dat de software zich kan aanpassen aan uw specifieke behoeften.

Gebruikersinterface

De CAD -gebruikersinterface is ontworpen voor interactiviteit en gebruiksgemak.Met tools zoals vervolgkeuzemenu's, werkbalken en geavanceerde interfaces, kunt u intuïtief door de software navigeren.Deze functies maken het eenvoudig om opdrachten uit te voeren, toegangsgereedschap en te communiceren met uw ontwerpen.

Functiesleutels

• F1: krijg hulp

• F2: Schakel tussen tekenvenster en tekstvenster

• F3: Schakel automatische objectopname in

• F4: Digitizer -besturingselement

• F5: schakel isometrische vliegtuigen

• F6: Schakel coördinaatweergave op de statusregel

• F7: Rasterweergavemodusregeling

• F8: Orthogonal Mode Control

• F9: Ret Snap -modusregeling

• F10: Polar Axis -modusregeling

• F11: Object Tracking Control

Combinatiefunctiesleutels

• Ctrl+B: schakel roosteropvangmodus (F9)

• Ctrl+P: afdrukken

• Ctrl+C: kopieer geselecteerde objecten naar klembord

• CTRL+F: Automatic Object Capture schakelen (F3)

• Ctrl+G: Witgle Grid Display Mode (F7)

• Ctrl+J: herhaal de laatste opdracht

• Ctrl+K: Plaats hyperlink

• Ctrl+n: maak een nieuw grafisch bestand

• Ctrl+M: Open het dialoogvenster Opties

• Ctrl+L: Activeer de orthogonale modus

• CTRL+0: Display op volledig scherm

Veel voorkomende sneltoetsen

• A: teken een boog

• AA: meet gebied en perimeter

• AL: Lijn objecten uit (vereist blokken of gecombineerde objecten)

• AR: array -objecten

• AP: Toepassing laden

• Ahe: Eigenschappen bewerken

• B: maak een blok

• BR: breek een lijn of object op een punt

• C: teken een cirkel

• CO: kopieerobjecten kopiëren

• Sluiten: sluit een bestand

• Col: stel kleur in

• CHA: rechthoekige afscheiding

• Ctrl+1: Open het functiepaneel

• Ctrl+2: Open de afbeeldingverkenner

• Ctrl+n: maak een nieuw bestand

• Ctrl+O: open een bestaand bestand

• Ctrl+0: modus op volledig scherm

• Ctrl+P: afdrukken

• Ctrl+y: opnieuw de laatste ongedaan gemaakt stap

• Ctrl+Z: de laatste stap ongedaan maken

Dimensionerings- en tekengereedschap

• DLI: voeg lineaire afmetingen toe

• Dal: voeg uitgelijnde dimensies toe

• DRA: straalafmetingen toevoegen

• DDI: dimensies met diameter toevoegen

• Dan: voeg hoekige dimensies toe

• DCE: voeg centrumtekens toe

• DOR: voeg coördinaatdimensies toe

• DBA: voeg baseline dimensies toe

• DCO: voeg voortdurende dimensies toe

Opdrachten tekenen en bewerken

• E: Wis op objecten

• EL: teken een ellips

• Ex: verleng lijnen of objecten

• Ext: rek gezichten of objecten

• F: teken een boog om lijnen te verbinden

• G: groepsobjecten

• H: voeg een luikpatroon toe

• I: voeg een blok in

• L: trek een rechte lijn

• LA: Lagen beheren

• LT: beheren lijntypen

• MA: match objecteigenschappen

• MI: spiegelobjecten

3D -modellering en transformatie

• 3Dorbit: roteer 3D -modellen interactief

• 3DPoly: teken een 3D -polylijn

• Rev: creëer een ingerichte oppervlak

• Loft: genereer een loft -oppervlak

• Sweep: creëer een geveegd oppervlak

Hulpmiddelen

• Dus: vul gebieden

• SPL: Teken spline -curven

• t: multilinetekst toevoegen

• U: ongedaan maken van de laatste stap

• uni: combineer meerdere objecten in een enkele unie

• XL: maak constructielijnen

• Z: inzoomen op specifieke gebieden

Binnenlandse innovatiefuncties

• Nieuwe CAD -tools bieden geavanceerde aanpassing en functies voor specifieke industrieën.

• Functies zoals automatische lagen, statistische sommatie en verbeterde samenwerkingstools verbeteren de productiviteit en nauwkeurigheid.
