Een eenvoudige gids voor DMA -bewerkingen

Direct geheugentoegang (DMA) helpt apparaten direct met geheugen te communiceren zonder de CPU zwaar te betrekken.Hierdoor kunnen gegevens snel en efficiënt worden overgedragen, terwijl de CPU andere taken verwerkt.DMA verbetert de snelheid en prestaties van het hele systeem, waardoor het een praktische oplossing is voor het beheren van gegevensoverdrachten.

Catalogus

Inleiding tot directe geheugentoegang (DMA)

Direct Memory Access (DMA) is een functie die op de meeste moderne computers wordt gevonden.Het helpt apparaten met verschillende snelheden omwisselingsgegevens zonder de CPU te overbelasten.Normaal gesproken zou de CPU stuk voor stuk van de ene locatie naar de andere moeten verplaatsen, waardoor het verbindt en niet in staat is om andere taken aan te kunnen.Met DMA wordt dit repetitieve proces afgehandeld door een afzonderlijke controller, waardoor de CPU zich kan concentreren op andere activiteiten.Dit maakt het hele systeem sneller en efficiënter.

DMA -operaties begrijpen

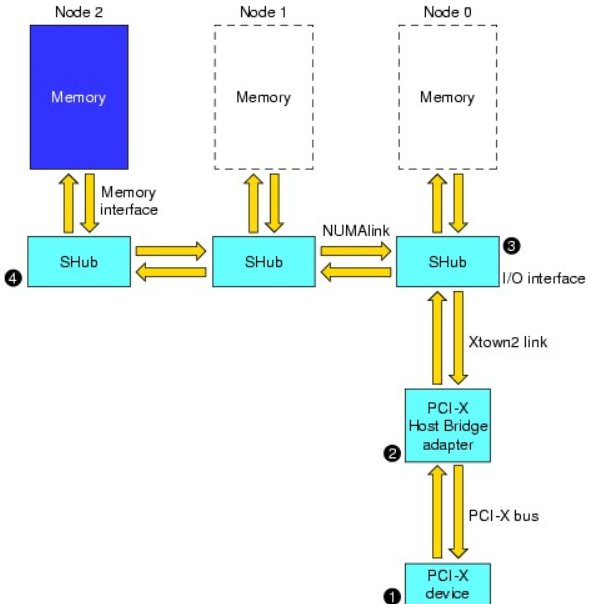

Het initiëren van DMA -transfers

Wanneer de DMA gegevens moet overbrengen, begint deze met het instellen van de DMA -controller.Dit omvat het specificeren van details zoals de geheugenlocaties en de duur van de te overdraagbare gegevens.Hierna verzendt de CPU een opdracht naar de I/O -interface, die vervolgens een verzoek indient aan de DMA -controller.Deze stap zorgt ervoor dat het gegevensoverdrachtsproces soepel begint.

De rol van DMA Controller bij gegevensoverdracht

Zodra de DMA -controller het verzoek ontvangt, evalueert deze de prioriteit van de taak.Vervolgens communiceert het met het busbesturingssysteem om toegang te krijgen tot het geheugen.De CPU stapt tijdelijk opzij, waardoor de DMA -controller het kan overnemen.Gedurende deze tijd beheert de controller direct de gegevensoverdracht, waardoor de CPU andere bewerkingen bevrijdt.Deze arbeidsverdeling zorgt ervoor dat gegevens efficiënt beweegt zonder onnodige onderbrekingen.

Data -transmissieproces

Met controle van de bus start de DMA -controller de daadwerkelijke overdracht.Het verzendt lees- en schrijfsignalen om gegevens rechtstreeks tussen geheugen- en externe apparaten te verplaatsen.Dit proces is onafhankelijk van de CPU, wat betekent dat de CPU niet elke stap hoeft te beheren.Voordat de DMA-controller wordt gestart, gebruikt de vooraf ingestelde startpositie en gegevenslengte om ervoor te zorgen dat de overdracht nauwkeurig en naadloos is.

Voltooiing van DMA -transfers

Wanneer de overdracht is voltooid, geeft de DMA -controller de bus terug naar de CPU.Het stuurt ook een signaal naar de I/O -interface om aan te geven dat de taak is uitgevoerd.De I/O -interface stopt op zijn beurt het externe apparaat en informeert de CPU via een interruptverzoek.Op dit punt controleert de CPU kort de resultaten van de overdracht voordat hij zijn oorspronkelijke taken hervat.Deze stap zorgt ervoor dat de gegevensoverdracht succesvol was en stelt het systeem in staat om soepel te blijven werken.

Methoden van DMA- en CPU -geheugentoegang

Met de DMA -technologie kunnen externe apparaten toegang krijgen tot geheugen zonder constant de CPU te betrekken.Deze balans wordt bereikt door middel van het delen van tijd en zorgt ervoor dat zowel de CPU als DMA toegang hebben tot geheugen indien nodig.Hier zijn de drie veelgebruikte methoden:

CPU stoppen voor geheugentoegang

In deze methode stopt de DMA -controller tijdelijk de toegang van de CPU tot het geheugen.De DMA stuurt een verzoek om de CPU te stoppen, neemt de controle over het adres, gegevens en controlebussen en begint gegevens over te dragen.Zodra de overdracht is voltooid, geeft de DMA controle vrij, waardoor de CPU zijn taken kan hervatten.Deze methode is eenvoudig en werkt goed bij het overbrengen van grote gegevensblokken.Tijdens de overdracht blijft de CPU echter inactief, wat de algehele systeemefficiëntie voor high-speed apparaten kan verminderen.

Cycle -stelentechniek

Met deze methode kunnen de CPU en DMA om de beurt geheugentoegang delen.Wanneer de DMA gegevens moet overbrengen, "steelt" het een paar geheugencycli, waardoor de CPU meestal instructies kan blijven uitvoeren.De DMA stapt alleen in wanneer nodig, zodat zowel de CPU als de DMA effectief kunnen werken.Deze methode brengt de belasting beter in evenwicht dan de CPU volledig te stoppen, omdat deze downtime voor de processor minimaliseert.

Afwisselend geheugentoegang tussen DMA en CPU

In deze benadering wordt de geheugentoegangstijd verdeeld in kleinere cycli, met afzonderlijke tijdslots toegewezen aan de DMA en de CPU.Tijdens de ene cyclus heeft de DMA bijvoorbeeld toegang tot geheugen en in de volgende neemt de CPU zijn beurt.Deze regeling zorgt ervoor dat noch de CPU noch de DMA lang moeten wachten om toegang te krijgen tot geheugen.Aangezien de busbesturing voorspelbaar wisselt, vereist deze methode geen constante aanvragen en overdrachten, waardoor deze efficiënt en soepel wordt.Het wordt vaak "transparante DMA" genoemd omdat de CPU geen onderbreking voelt in zijn activiteiten.
