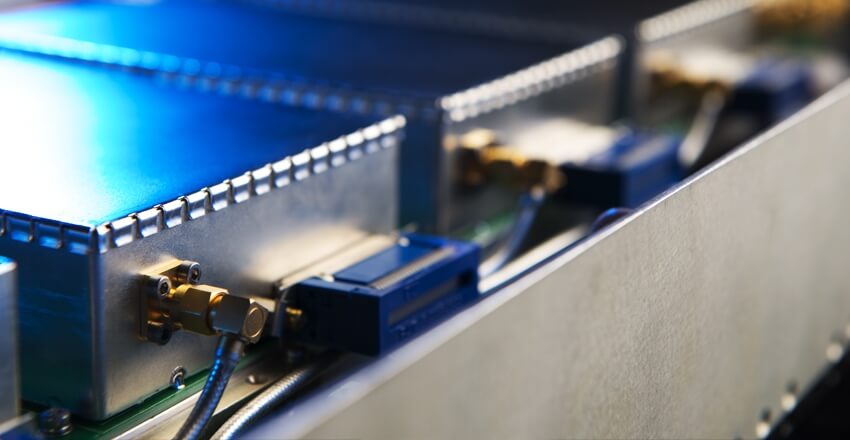

RF -stroomversterkers: hoe ze werken, welk type is efficiënter is

In elektronische toepassingen is het essentieel om een ​​RF -stroomversterker (RFPA) te selecteren die hogere uitgangsvermogensniveaus biedt.Uitgangsvermogen wordt typisch gekenmerkt door parameters zoals het verzadigingsvermogensniveau, dat het punt vertegenwoordigt waarop het toenemende invoervermogen niet langer resulteert in een overeenkomstige toename van het uitgangsvermogen.Een andere kritieke parameter is efficiëntie, die het vermogen van de versterker kwantificeert om ingangsenergie om te zetten in bruikbaar uitgangsvermogen.Hogere efficiëntie minimaliseert warmtedissipatie, waardoor onnodige thermische effecten worden verminderd.

Catalogus

Wat is een RF -stroomversterker?

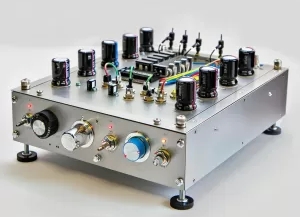

Een RF Power -versterker (RFPA) is een elektronisch apparaat dat voornamelijk is ontworpen om een ​​input RF -signaal te versterken tot een hoger vermogensniveau, waaraan voldoet aan de stroomvereisten van toepassingen zoals draadloze communicatie, radarsystemen en satellietcommunicatie.Het verbetert low-power signalen naar niveaus die voldoende zijn om antennes of andere RF-componenten aan te sturen, waardoor de overdracht op lange afstand wordt gewaarborgd met behoud van de optimale ontvangstkwaliteit.

Werkprincipe van RF -stroomversterkers

Het werkingsprincipe van RF Power -versterkers is gebaseerd op de versterkingskenmerken van halfgeleiderapparaten, met name transistoren.Aanvankelijk gaat het RF -signaal voordat het RF -signaal door een ingangscircuit gaat, voordat hij de versterker binnengaat.De primaire functie van dit bijpassende circuit is om de impedantie van het ingangssignaal uit te lijnen met de ingangsimpedantie van de versterker, waardoor optimale vermogensoverdracht en minimale signaalreflectie wordt gewaarborgd.

Vervolgens wordt het RF -signaal toegepast op de transistor in het kerncircuit van de versterker.De transistor maakt gebruik van zijn huidige of spanningsregeling om de amplitude van het ingangssignaal te versterken en om te zetten in een hoger vermogen.Ten slotte verlaat het versterkte RF -signaal de stroomversterker via een uitgangscircuit.

Belangrijkste kenmerken van RF -stroomversterkers

Hoog vermogensuitgang: RF-stroomversterkers kunnen zwakke RF-signalen versterken tot vermogensniveaus variërend van verschillende watt tot duizenden watt, waardoor effectieve antennedrijving voor langeafstandstransmissie wordt gewaarborgd.

Hoog rendement: Door zorgvuldig ontworpen circuits en geavanceerde vermogensapparaten zoals galliumnitride (GAN) en siliciumcarbide (SIC) te gebruiken, bereiken RF -stroomversterkers een efficiënte energieconversie, waardoor het stroomverbruik en het genereren van warmte wordt geminimaliseerd.

Uitstekende lineariteit: RF -stroomversterkers handhaven een lineair verband tussen input- en uitvoersignalen, waardoor signaalvervorming en interferentie aanzienlijk wordt verminderd, waardoor het dynamische bereik en de transmissiekwaliteit van communicatiesystemen wordt verbeterd.

Breed frequentiebereik: RF-stroomversterkers kunnen een breed frequentiebereik dekken, van RF tot magnetron en zelfs millimeter-golfbanden, die voldoen aan de vereisten van verschillende toepassingen.

Soorten RF -stroomversterkers

Klasse A -versterkers

Onder verschillende configuraties van de stroomversterker zijn klasse A -versterkers de eenvoudigste en meest lineaire.Deze versterkers gebruiken een enkele schakeltransistor in een standaard gemeenschappelijke emitteropstelling, die een omgekeerde output produceren.De transistor is permanent bevooroordeeld in de "aan" -toestand, waardoor geleiding gedurende de gehele ingangssignaalcyclus wordt gewaarborgd.Deze continue bewerking resulteert in minimale vervorming en maximaliseert de amplitude van de uitgangssignaal.

Een belangrijk kenmerk van klasse A -versterkers is hun ononderbroken geleiding gedurende de gehele 360 ​​° -invoercyclus.Deze functie voorkomt frequentiedeling of schakelvervorming, waardoor ze een ideale benchmark zijn voor lineaire versterking.De uitvoerfase van een klasse A -versterker kan bestaan ​​uit een enkele stroomtransistor of een paar transistoren die zijn geconfigureerd om een ​​significante laadstroom te delen.

Klasse B -versterkers

Ongeacht of ze transistoren of vacuümbuizen gebruiken, klasse B -versterkers werken volgens hetzelfde principe: het werkpunt is geconfigureerd zodat de rustige stroom van de versterker nul is.In een push-pull-configuratie voeren twee transistoren afwisselend af tijdens elke halve cyclus van het ingangssignaal, waardoor elke overeenkomstige halfcyclus effectief wordt versterken.

Om de vervormingsvrije versterking van elke halve cyclus te garanderen, vereisen transistoren de juiste biasstroom om de basis-emitterspanningsval te overschrijden.Een opmerkelijk probleem in klasse B-versterkers is crossover-vervorming, wat optreedt wanneer het ingangssignaal kleiner is dan de basisemitter-spanning (V_BE), waardoor de transistoren stoppen met het uitvoeren.Dit resulteert in een kort interval tijdens de overgang tussen positieve en negatieve halve cycli waarbij noch de NPN noch de PNP-transistor actief is, wat leidt tot crossover-vervorming en afwisselend signaalvervorming.

Klasse AB -versterkers

Klasse AB-versterkers delen kenmerken met klasse B-versterkers maar hebben een cruciaal onderscheid: ze gebruiken een push-pull-configuratie om de positieve en negatieve halve golven van het ingangssignaal te combineren.Deze opstelling minimaliseert de vervorming van frequentiedivisie tijdens versterking.

Een ander belangrijk verschil tussen klasse AB -versterkers is hun lineariteit.Hoewel klasse AB -versterkers een goede lineariteit bieden, zijn hun uitgangsstroomniveaus lager, waardoor hun efficiëntie typisch lager is dan die van klasse A -versterkers.

Klasse AB -versterkers behoren tot de meest efficiënte beschikbare RF -stroomversterkers.Ze komen echter met opmerkelijke beperkingen - de bestemming is een groot nadeel.Deze versterkers zijn groter en duurder dan klasse A -versterkers, waardoor ze minder geschikt zijn voor compacte radiocommunicatie -apparaten.

Klasse C Power versterkers

Klasse C -versterkers werken anders dan Klasse A- en AB -ontwerpen.Ze gebruiken een geleidingshoek van minder dan 180 graden, wat resulteert in een hoog rendement maar ten koste van verhoogde vervorming.Deze vervorming kan echter worden beperkt met behulp van resonantcircuits die harmonischen filteren, waardoor het versterkte signaal geschikt blijft voor specifieke RF -toepassingen.

Bij het gebruik van een klasse C -versterker om een ​​RF -stroomversterker aan te sturen, is de juiste matching van de uitvoerfase cruciaal om de vermogensefficiëntie te behouden.Een manier om dit te bereiken is door parallelle impedantie -matching, die de interne impedantie van de RF -stroomversterker vermindert, terwijl de stroom van de printplaat verdubbelt, waardoor een hoger vermogen wordt gegenereerd.

Klasse G -versterkers

Klasse G -versterkers behoren tot de meest efficiënte RF -stroomversterkers.Ze verbeteren de efficiëntie door de voedingsspanning te beperken tot de uitgangstransistoren.Door de spanningsniveaus dynamisch aan te passen, verminderen klasse G -versterkers het stroomverbruik, waardoor ze op lagere voedingsspanningen kunnen werken met behoud van een hoog uitgangsvermogen.

De complexiteit van klasse G -versterkers verhoogt echter de productiekosten.Ze vereisen ingewikkelde circuits voor stroombeheer, waardoor ze duurder zijn dan andere versterkerstypen.Bovendien, hoewel ze een hoger uitgangsvermogen bieden, vereist het bereiken van dit bovendien verhoogde voedingscapaciteit.

Klasse J -versterkers

Klasse J -versterkers verschillen van traditionele RF -stroomversterkers in die zin dat ze een niet -lineaire uitvoercapaciteit (COUT) gebruiken.Deze configuratie is specifiek afgestemd op de fundamentele frequentie bij lage vermogensniveaus, waardoor de efficiëntie wordt geoptimaliseerd.

Een belangrijk kenmerk van klasse J -versterkers is hun vermogen om zeer efficiënte RF -signalen te genereren en tegelijkertijd spanningsstress te verminderen.Dit type versterker maakt gebruik van een vertakte circuittopologie, waardoor de transistor kan schakelen tussen geleiding en aardingsfasen.Door precies spanning en huidige golfvormen te beheren, bereiken klasse J-versterkers superieure prestaties in hoogfrequente RF-toepassingen.

Conclusie

RF -stroomversterkers zijn essentiële componenten die RF -signalen omzetten in elektrische energie.In praktische toepassingen vereist het selecteren van het juiste RF -stroomversterker type een uitgebreide evaluatie van factoren zoals uitgangsvermogen, efficiëntie, lineariteit en frequentiebereik.

Met de vooruitgang van nieuwe materialen en technologieën, zoals brede bandgap halfgeleiders zoals galliumnitride (GAN) en siliciumcarbide (SIC), zullen de prestaties van RF-stroomversterkers blijven verbeteren.Deze vorderingen zullen voldoen aan de groeiende vraag naar zeer efficiënte, krachtige versterking in toekomstige communicatie en elektronische systemen.
