Hoe de max32222ecap de seriële communicatie verbetert

Catalogus

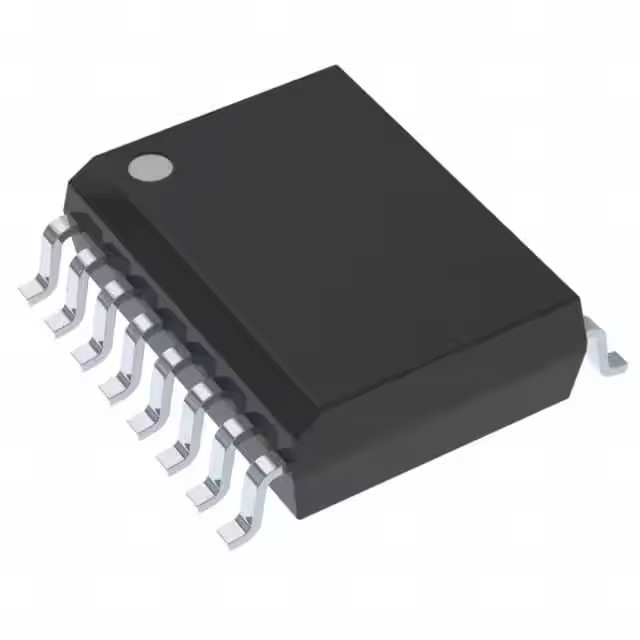

Overzicht van max3222ecap

De Max3222ecap is een +3.0V-aangedreven RS-232-zendontvanger ontworpen voor een laag stroomverbruik en betrouwbare seriële communicatie.Het ondersteunt hoge gegevenssnelheden tot 250 kbps, waardoor soepele gegevensoverdracht wordt gezorgd met behoud van standaard RS-232-spanningsniveaus.

Dit apparaat beschikt over verbeterde ESD -bescherming, afschermingszenderuitgangen en ontvangeringangen tot ± 15 kV (menselijk lichaamsmodel) en ± 8KV (IEC Contact ontlading).Het werkt met een interne dubbele ladingpomp, die slechts vier kleine 0,1 µF -condensatoren vereist voor een +3,3 V -voorraad, waardoor het gemakkelijk te integreren is in compacte ontwerpen.

Met twee ontvangers en twee zenders bevat de MAX3222ECAP een afsluitmodus van 1μA, ideaal voor systemen op batterijen.Zelfs bij het afsluiten blijven de ontvangers actief, waardoor externe apparaatbewaking met minimaal stroomgebruik mogelijk is.

De max32222ECAP is beschikbaar in ruimtebesparende pakketten en is een betrouwbare keuze voor notebooks, randapparatuur en draagbare elektronica.

Bestel vandaag in bulk voor de beste prijzen en beschikbaarheid!

Max322222ecap CAD -model

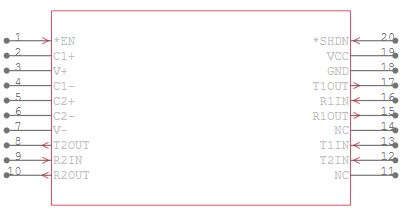

Max322222ecap symbool

Max322222ecap voetafdruk

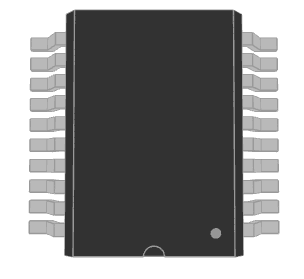

MAX3222ECAP 3D -model

Belangrijkste kenmerken van max3222ecap

RS-232-zendontvanger

De MAX3222ECAP is een low-power RS-232-transceiver die is ontworpen om betrouwbare communicatie tussen seriële apparaten te ondersteunen.Het zorgt voor stabiele gegevensoverdracht met behoud van RS-232-spanningsniveaus.

Twee stuurprogramma's en twee ontvangers

Met twee zenders (stuurprogramma's) en twee ontvangers maakt dit apparaat naadloze gegevensuitwisseling tussen verbonden systemen mogelijk.Het biedt een evenwichtige signaalstroom, waardoor het risico op gegevensverlies wordt verminderd.

Full-duplex communicatie

Bij het ondersteunen van gelijktijdige bidirectionele communicatie, kunnen de Max3222ECAP gegevens zonder vertraging worden verzonden en ontvangen, waardoor het ideaal is voor realtime applicaties.

500 mV ontvanger hysterese voor ruisafwijzing

De ingebouwde hysterese van 500 mV helpt ruis en signaalinterferentie te filteren, waardoor stabiele communicatie zelfs in elektrisch lawaaierige omgevingen wordt gewaarborgd.

1Mbps gegevensoverdrachtsnelheid

Met een maximale gegevenssnelheid van 1 Mbps ondersteunt de MAX3222ECAP high-speed gegevensoverdracht, waardoor snelle en efficiënte communicatie tussen verbonden apparaten mogelijk is.

Compatibel met 3V tot 5,5 V voedingsspanningen

Deze zendontvanger werkt met voedingsspanningen variërend van 3V tot 5,5 V, waardoor het geschikt is voor een breed scala aan circuits en vermogensomstandigheden, waardoor flexibiliteit in systeemontwerp wordt gewaarborgd.

Operationeel temperatuurbereik van 0 ° C tot 70 ° C

Ontworpen om betrouwbaar in standaardomgevingen te presteren, functioneert dit apparaat binnen een temperatuurbereik van 0 ° C tot 70 ° C, waardoor stabiele werking in verschillende toepassingen wordt gewaarborgd.

Surface Mount -pakket voor PCB -integratie

Het compacte oppervlaktemontagepakket maakt het gemakkelijk om te integreren in gedrukte printplaten (PCB's), waardoor u ruimte kunt besparen en tegelijkertijd de montage vereenvoudigt.

Technische specificaties

Technische specificaties van Maxim Integrated, Max3222ECAP.

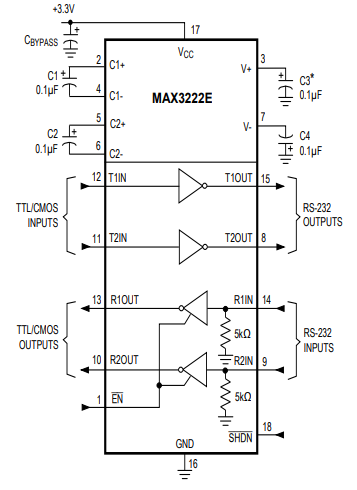

Circuitdiagram van max3222ecap

Het MAX3222E-circuitdiagram laat zien hoe de chip signalen omzet tussen TTL/CMOS-logische niveaus en RS-232-communicatienormen.Het werkt met een 3,3V-voeding en maakt gebruik van interne laadpompen met externe condensatoren (C1, C2, C3, C4) om de hogere spanningen te genereren die nodig zijn voor RS-232-signalen.

Aan de linkerkant ontvangen de TTL/CMOS -ingangen (T1in, T2IN) signalen van een microcontroller of ander logisch circuit.De chip converteert deze signalen in RS-232-compatibele spanningen, die op de RS-232-uitgangen (T1OUT, T2OUT) aan de rechterkant verschijnen.

Evenzo accepteren de RS-232-ingangen (R1in, R2in) signalen van een RS-232-apparaat, zoals een computer of modem.Deze signalen worden vervolgens omgezet in TTL/CMOS -niveaus en verschijnen op de TTL/CMOS -uitgangen (R1OUT, R2OUT).

De PIN van EN (inschakelen) regelt of de ontvangers actief zijn, terwijl de SHDN (afsluiten) -pen de chip in een modus met laag vermogen kunnen plaatsen om energie te besparen wanneer niet in gebruik.De GND (grond) pin verbindt met de systeemgrond.

Deze chip is nuttig bij de communicatie tussen microcontrollers en RS-232-apparaten, waardoor signalen correct worden geconverteerd en verzonden.

Gebruik en toepassingen van max3222ecap

Apparatuur op batterijen

De MAX3222ECAP is ontworpen voor een laag stroomverbruik, waardoor het een geweldige keuze is voor apparaten op batterijen.Het helpt de levensduur van de batterij verlengen met behoud van betrouwbare seriële communicatie.

Mobiele telefoons en smartphones

Gebruikt in mobiele communicatiesystemen, maakt deze transceiver RS-232-verbindingen mogelijk in oudere en gespecialiseerde telefoonmodellen, waardoor naadloze gegevensuitwisseling tussen apparaten mogelijk is.

Gegevenskabels van mobiele telefoons

De MAX3222ECAP speelt een belangrijke rol in gegevenskabels, waardoor soepele gegevensoverdracht tussen mobiele telefoons en computers voor synchronisatie, bestandsoverdrachten en software -updates zorgt.

Notebook-, subnotebook- en palmtopcomputers

Deze zendontvanger ondersteunt seriële communicatie in draagbare computers, waardoor RS-232-connectiviteit in laptops, ultrabooks en handheld computerapparaten mogelijk wordt.

Printers

Veel serie-interface-printers gebruiken de MAX3222ECAP voor stabiele gegevensoverdracht.Het maakt naadloze communicatie tussen computers, point-of-sale-systemen en industriële printers mogelijk.

XDSL -modems

In breedbandcommunicatie wordt deze zendontvanger gebruikt in XDSL-modems, waardoor een stabiele RS-232-link tussen netwerkhardware en computers wordt gewaarborgd.

Voordelen en nadelen van max3222ecap

Voordelen

• Hoge ruis immuniteit met hysterese van 500 mV ontvanger, het verminderen van signaalinterferentie

• Laag stroomverbruik, waardoor het een goede keuze is voor apparaten op batterijen aangedreven

• Werkt met 3V tot 5,5V voedingen, waardoor flexibele integratie mogelijk is

• Ingebouwde ESD-bescherming voor een betere duurzaamheid en betrouwbaarheid

• Ondersteunt full-duplex communicatie voor soepele gegevensoverdracht

• Compact oppervlaktemontagepakket, waardoor PCB-integratie gemakkelijker wordt

Nadelen

• Beperkt tot RS-232-communicatie, niet geschikt voor nieuwere hogesnelheidsprotocollen

• Operationeel bereik tot 70 ° C, wat mogelijk niet ideaal is voor extreme omgevingen

• Vereist externe condensatoren voor de werking van de laadpomp

• Niet ontworpen voor hoogstroomtoepassingen, waardoor het gebruik ervan in krachtige systemen wordt beperkt

MAX3222ECAP -alternatieven

Koophandleiding voor MAX3222ECAP

Als u een betrouwbare RS-232-transceiver nodig hebt, is de Max32222ECAP een geweldige keuze.Het ondersteunt snelle en stabiele communicatie, waardoor het ideaal is voor seriële gegevensoverdracht in verschillende toepassingen.Met een lage voedingsspanningsvereiste, werkt het goed in draagbare en batterij-aangedreven apparaten, waardoor het stroomverbruik wordt verminderd.

De ingebouwde ESD-bescherming voegt duurzaamheid toe, waardoor het apparaat beter bestand is tegen elektrische schade.Het ondersteunt ook hoge gegevenssnelheden, waardoor soepele en snelle communicatie tussen verbonden apparaten zorgt.

U kunt het gebruiken in algemene systemen en specifieke toepassingen zoals modems, printers en computers.Het brede spanningsbereik (3V tot 5,5 V) maakt integratie flexibel over verschillende circuitontwerpen.

Over fabrikant

Maxim Integrated staat bekend om hoogwaardige analoge en gemengd signaalproducten, waardoor u efficiënte en betrouwbare elektronische systemen kunt bouwen.Met een sterke focus op innovatie ontwerpt het bedrijf energieke oplossingen die de prestaties in communicatie-, industriële en consumententoepassingen verbeteren.Of u nu werkt op draagbare apparaten, netwerkapparatuur of automatiseringssystemen, Maxim Integrated biedt vertrouwde componenten die uw ontwerpen effectiever maken.Nu onderdeel van analoge apparaten, blijft het merk geavanceerde technologie bieden voor een breed scala aan industrieën.

Conclusie

De MAX3222ECAP is een betrouwbare RS-232-transceiver die seriële communicatie eenvoudig en efficiënt maakt.Het werkt op laag vermogen, ondersteunt high-speed gegevensoverdracht en biedt sterke bescherming tegen elektrische schade.Of u het nu in apparaten, computers of printers op batterijen gebruikt, het zorgt voor stabiele en soepele verbindingen.Met zijn compacte ontwerp en eenvoudige integratie is het een geweldige keuze voor veel applicaties.
