XCS20-3TQ144I FPGA Guide: functies, applicaties, alternatieven en gegevensblaasjes

Deze gids draait helemaal om de XCS20-3TQ144I, een type FPGA-chip uit de Spartan/XL-familie.Het legt uit wat de chip doet, hoe het werkt en waar het kan worden gebruikt.U leert over de logische capaciteit, invoer-/uitvoerpennen, spanningsniveaus en hoe deze omgaat met verschillende temperaturen.Het behandelt ook hoe je de chip stap voor stap kunt programmeren, hoe signalen erin en uit bewegen, hoe je meerdere chips samen kunt opzetten en voor wat voor soort projecten deze chip goed is.Het artikel belicht ook pakketafmetingen, productieachtergrond en geschikte alternatieve modellen voor verschillende ontwerpbehoeften.

Catalogus

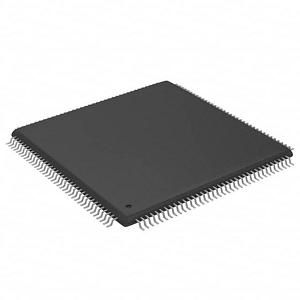

XCS20-3TQ144I Overzicht

De XCS20-3TQ144I, gebouwd om kostenefficiënte programmeerbare logica te leveren voor toepassingen die gematigde logische dichtheid en flexibele I/O-mogelijkheden nodig hebben.Het biedt ongeveer 20.000 systeempoorten en biedt voldoende logische bronnen voor het implementeren van digitale ontwerpen.Werkt op 3,3 V met I/O-compatibiliteit voor 3,3 V- en 2.5V-systemen, het ondersteunt een "-3" snelheidsgrade, waardoor een balans wordt gemarkeerd tussen prestaties en stroomgebruik.Het is beoordeeld voor industriële temperaturen van -40 ° C tot +100 ° C, waardoor het geschikt is voor harde omgevingen.Het is gebaseerd op de XC4000-architectuur, met robuuste ondersteuning voor programmering in systemen en systeemsnelheden die verder gaan dan 80 MHz, eenmaal ideaal voor signaalverwerking, logische prototyping en regele logica in kostengevoelige apparaten.De familie Spartan en Spartan-XL vertegenwoordigt Xilinx's vroege generatie FPGA's gericht op het balanceren van prestaties en betaalbaarheid.Gebouwd op XC4000-architectuur, leveren ze logische functies die ideaal zijn voor groot volume, kostengevoelige toepassingen.

Als uw project afhankelijk is van dit betrouwbare Spartaanse apparaat, beveilig u vandaag uw bulkorders van XCS20-3TQ144I om de beschikbaarheid te waarborgen zolang de aandelen als laatste.

XCS20-3TQ144I CAD-modellen

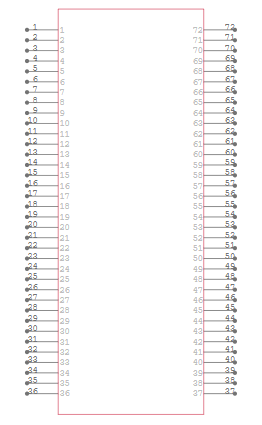

XCS20-3TQ144I-symbool

XCS20-3TQ144I FOESTRINT

XCS20-3TQ144I 3D-model

XCS20-3TQ144I Functies

Logische capaciteit: De XCS20-3TQ144I biedt ongeveer 20.000 systeempoorten, waardoor voldoende ruimte is om complexe digitale logische circuits te implementeren.Deze capaciteit is goed geschikt voor middelgrote logische toepassingen, zoals statusmachines, interfacecontrollers en matige signaalverwerkingstaken zonder FPGA-bronnen met hoge dichtheid.

I/O -pinnen: Met ondersteuning voor maximaal 113 ingang/uitvoerpennen, maakt het apparaat flexibele communicatie mogelijk met externe componenten.Deze I/O -lijnen kunnen worden geconfigureerd voor verschillende normen, waardoor de FPGA met sensoren, geheugenmodules, communicatiebussen en andere systeemrandapparatuur gemakkelijk kan worden ingesteld.

Werkspanning: Het apparaat werkt op een 3.3V -kerntoevoer en is compatibel met zowel 3,3 V- als 2.5V I/O -normen.Deze spanningsflexibiliteit zorgt voor een gemakkelijkere integratie met systemen met gemengde spanning en minimaliseert de behoefte aan extra niveausverschuivingscomponenten in het ontwerp.

Snelheidsgraad: De "-3" snelheidsgrade identificeert de interne timing- en voortplantingsvertragingskenmerken van het apparaat.Deze classificatie helpt bij het schatten van maximale bedrijfsfrequenties en timingbeperkingen, vooral voor synchrone ontwerpen of toepassingen die betrouwbare timingprestaties vereisen.

Temperatuurbereik: Geschat voor een industrieel temperatuurbereik van -40 ° C tot +100 ° C, is de XCS20-3TQ144I gebouwd voor betrouwbare werking in veeleisende omgevingen.Het is geschikt voor gebruik in robuuste toepassingen zoals industriële automatisering, buitensystemen en auto -elektronica waar brede thermische tolerantie vereist is.

Configuratie : Deze FPGA ondersteunt programmering in het systeem, waardoor het ontwerp kan worden bijgewerkt en aanpassing, zelfs nadat de chip op de PCB is gemonteerd.Deze mogelijkheid is nuttig tijdens prototyping en veldupgrades, omdat het de flexibiliteit verbetert en de ontwikkelingscycli verkort.

Naleving: De XCS20-3TQ144i is niet conform ROHS, wat betekent dat het lood of andere beperkte stoffen kan bevatten.Hoewel geschikt voor veel industriële en legacy -systemen, kan deze beperking de geschiktheid voor gebruik in nieuwe producten gebonden door de huidige milieu- en veiligheidsnormen beïnvloeden.

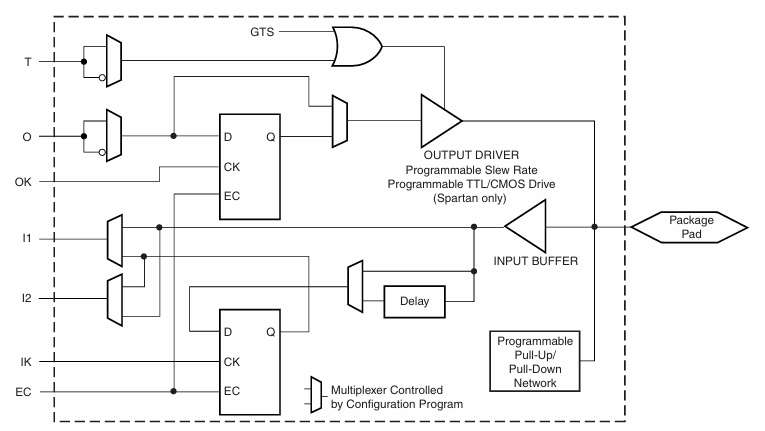

Vereenvoudigde spartan/xl IOB -blokdiagram

Dit diagram laat zien hoe het I/O-blok (IOB) in de Spartan/XL FPGA zoals de XCS20-3TQ144i signalen in en uit de chip afhandelt.Het beheert zowel invoer- als uitvoerfuncties met behulp van configureerbare logica.Voor de uitgang gaat het signaal door een multiplexer en kan het in een flip-flop worden opgeslagen voordat het wordt verzonden.Het uitgangspad omvat controle voor drie-staten buffers (T), optionele klokken (OK) en programmeerbare functies zoals Slew Strate en Voltage Level (TTL/CMOS).Het uitgangsdriver verzendt het uiteindelijke signaal naar de externe pin van de chip (pakketkussen).Voor invoer wordt het signaal van de externe pin eerst gebufferd en kan het indien nodig een vertraging doorlopen.Vervolgens gaat het door een andere flip-flop, waar het kan worden vergrendeld met een kloksignaal.Het invoerpad omvat een programmeerbare pull-up of pull-down om zwevende waarden te voorkomen.Over het algemeen laat de IOB u bepalen hoe signalen de FPGA invoeren en verlaten met flexibele timing, spanningsniveaus en logisch gedrag, waardoor de XCS20-3TQ144I wordt aangepast aan veel verschillende circuitontwerpen.

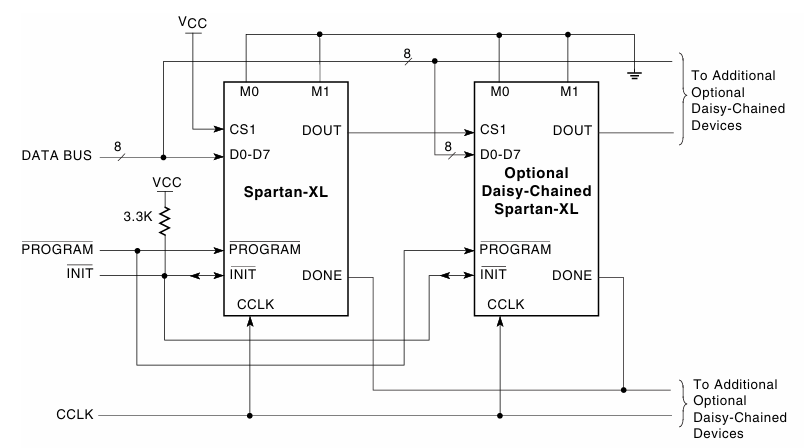

Spartan/XL Express Mode Circuit Diagram

Dit diagram laat zien hoe Spartan-XL FPGA's, zoals de XCS20-3TQ144I, worden geprogrammeerd met behulp van Express-modus met een 8-bits gegevensbus.De eerste chip krijgt gegevens van het systeem via PINS D0 - D7.Een weerstand van 3,3 kΩ trekt de init -lijn hoog, tenzij er een probleem is tijdens de opstelling.De belangrijkste besturingssignalen (programma, init, klaar en CCLK) worden gedeeld in alle FPGA's.Wanneer het programma laag wordt, maken alle chips zich klaar voor configuratie.De gegevens stromen van de dout van de eerste chip naar de D0-D7 van de volgende chip, waardoor meerdere apparaten kunnen zijn.Het CCLK -kloksignaal houdt alles synchroon.Deze opstelling is handig wanneer verschillende FPGA's snel en in de juiste volgorde samen moeten worden geprogrammeerd.

XCS20-3TQ144I Specificaties

Type	Parameter
Fabrikant	AMD/Xilinx
Serie	Spartan®
Verpakking	Dienblad
Onderdeelstatus	Verouderd
Aantal laboratorium/CLB's	400
Aantal logische elementen/cellen	950
Totaal rambits	12800
Aantal I/O	113
Aantal poorten	20000
Spanning - levering	4.5V ~ 5.5V
Montagetype	Oppervlaktemontage
Bedrijfstemperatuur	-40 ° C ~ 100 ° C (TJ)
Pakket / kast	144-lqfp
Leverancierapparaatpakket	144-tqfp (20x20)
Base Productnummer	XCS20

XCS20-3TQ144I TOEPASSINGEN

Digitale signaalverwerking (DSP)

De XCS20-3TQ144I is in staat om gegevensberekeningen te verwerken, waardoor het geschikt is voor DSP-taken zoals filtering, audio-verbetering en videostreamverwerking.De FPGA-stof maakt het mogelijk om aangepaste logische pijpleidingen te maken die efficiënt omgaan met rekenkundige workloads, die gebruikelijk zijn in geluidsmodulatie, ruisreductie en echo-annuleringssystemen.U kunt de verwerkingsblokken rechtstreeks in hardware aanpassen, waardoor lagere latentie en betere prestaties worden gewaarborgd dan het gebruik van traditionele microcontrollers of algemene processors.

Communicatiesystemen

In communicatieplatforms ondersteunt deze FPGA de implementatie van verschillende protocollen die worden gebruikt bij gegevensoverdracht, modulatie en foutdetectie/correctie.Of het nu in bedrade systemen zoals Ethernet of in draadloze transmissiemodules, de XCS20-3TQ144I biedt, biedt betrouwbare logische infrastructuur voor timing-kritische en protocolgevoelige functies.De configureerbare I/O -pinnen en deterministische logische respons maken het ideaal voor het omgaan met handdrukken, framing, pakketrouting en besturingssignaal decodering in aangepaste communicatiehardware.

Controlesystemen en industriële automatisering

In fabrieksautomatisering, robotica of motorbesturingstoepassingen biedt de XCS20-3TQ144I robuuste timing- en verwerkingsmogelijkheden voor het beheren van sensorinvoer en actuatoruitgangen.U kunt precieze besturingslussen ontwerpen die worden gesynchroniseerde bewegingen en snelle feedbackreacties, geweldig in CNC -machines, transportbanden en PLC -systemen.Het industriële temperatuurbereik van het apparaat zorgt verder voor de duurzaamheid en prestaties in harde operationele omgevingen.

Data -acquisitiesystemen

De parallelle verwerkingsmogelijkheden van de FPGA maken het efficiënt in het verzamelen en verwerken van grote hoeveelheden gegevens van analoog tot digitale converters (ADC's), sensoren of andere meetapparaten.Dit is waardevol in wetenschappelijke instrumenten en omgevingsmonitoring waarbij gegevens ter plaatse moeten worden verwerkt en geanalyseerd voordat ze worden vastgelegd of verzonden.De mogelijkheid om logica aan te passen, maakt filtering, compressie en opmaak van sensorstromen mogelijk.

Afbeelding- en video -verwerking

In beeldgerichte toepassingen zoals bewaking, medische beeldvorming en machinevisie, kan de XCS20-3TQ144I visuele gegevens verwerken.Het ondersteunt randdetectie, objectvolgingen of pixelmanipulatie -functies rechtstreeks in hardware.Dit verwijdert het verwerking van knelpunt waarmee CPU's voor algemene doeleinden worden geconfronteerd in taken met hoge frame en zorgt voor betere prestaties in toepassingen die snelle reactietijden vereisen, zoals geautomatiseerde inspectiesystemen.

Netwerkapparatuur

Gebruikt in routers, switches en netwerkinterfacecontrollers, kan de FPGA pakketschakeling, protocolvertaling en bufferbeheer beheren.U kunt specifieke functies zoals koptekstinspectie of controlesom -validatie naar de FPGA verwijderen, waardoor het systeem wordt geoptimaliseerd voor lagere latentie en hogere doorvoer.De brede I/O -compatibiliteit en programmeerbare logica maken het ook gemakkelijk om tussen verschillende communicatienormen te overbruggen.

Auto -elektronica

Dit apparaat past goed in voertuigsystemen zoals infotainment, dashboard-instrumentatie en geavanceerde chauffeurssystemen (ADAS).Het vermogen om industriële temperaturen te weerstaan, zorgt voor stabiliteit in voertuigomgevingen.Taken zoals signaalverwerking voor camera-ingangen, gegevensintegratie van meerdere voertuigsubsystemen of het besturen van communicatiebussen in de voertuigen kunnen allemaal worden aangepast binnen deze FPGA.

Ruimtevaart en verdediging

In defensie en avionica, waar betrouwbaarheid en deterministisch gedrag belangrijk zijn, wordt de XCS20-3TQ144I gebruikt voor radarsignaalverwerking, gecodeerde communicatie en telemetriehandling.De niet-vluchtige configuratie en stralingstolerantie (tot op zekere hoogte vanwege de eenvoudiger architectuur) maken het geschikt voor vluchtsystemen en missiekritische operaties.

Test- en meetapparatuur

Oscilloscopen, logische analysatoren en signaalgeneratoren profiteren van de prestaties en herconfigureerbare aard van deze FPGA.Hiermee kunnen flexibele testplatforms bouwen waar functies zoals triggering, golfvormgeneratie of signaalanalyse kunnen worden aangepast na de productie door de logica te herprogrammeren, de veelzijdigheid te verbeteren en de levensduur te verlengen.

XCS20-3TQ144i vergelijkbare onderdelen

• XCS20-4TQ144C

De XCS20-4TQ144C is een pin-compatibel alternatief voor de XCS20-3TQ144I, gehuisvest in hetzelfde 144-pins TQFP-pakket en biedt dezelfde 113 I/O-pins en 20.000 systeempoorten.Het belangrijkste verschil ligt in zijn snelheidsgraad, waarbij de "-4" -aanduiding iets lagere prestaties aangeeft in vergelijking met de "-3" -versie.Het werkt in een commercieel temperatuurbereik (0 ° C tot +85 ° C), waardoor het een vervanging is voor toepassingen die geen industriële milieutolerantie vereisen.Voor oude ontwerpen die prioriteit geven aan de compatibiliteit van de pakket boven maximale prestaties, biedt dit apparaat een naadloze drop-in vervanging.

• XCS20-4PQ208C

Deze variant wordt geleverd in een groter 208-pins PQFP-pakket en ondersteunt 160 I/O-pinnen, meer dan de 113 van de XCS20-3TQ144I.Het behoudt dezelfde logische capaciteit en snelheidsgraad (-4), die identieke verwerkingsmogelijkheden biedt.Het uitgebreide I/O -telling maakt het ideaal voor ontwerpen die meer externe verbindingen eisen, zoals complexe interfacecontrole of parallelle verwerking van gegevensinvoer.Het is een geschikt alternatief wanneer u I/O moet opschalen zonder de kernlogica -implementatie te wijzigen.

• XCS20-4VQ100C

De XCS20-4VQ100C is een compacte optie in een 100-pins VQFP-pakket met 77 I/O-pinnen, die dezelfde 20.000 systeempoorten en -4 snelheidsgraad behouden.Hoewel het minder pennen heeft, is de kleinere voetafdruk ideaal voor ontwerp met ruimtebeperkte ontwerpen waar het onroerend goed van het bord beperkt is.Dit maakt het het beste alternatief voor diegenen die hun hardware willen miniaturiseren en tegelijkertijd de kern FPGA -functionaliteit behouden, vooral in ingebedde systemen of draagbare toepassingen.

XCS20-3TQ144I Programmeerstappen

1. Ontwerpinvoer

Programmering begint door uw digitale circuitontwerp te maken met behulp van een hardwarebeschrijving Language (HDL) zoals VHDL of Verilog.Deze stap wordt uitgevoerd in de Xilinx ISE Webpack -softwaresuite, die een geïntegreerde ontwikkelingsomgeving biedt voor het schrijven en beheren van uw FPGA -code.Tijdens deze fase definieert u het gedrag van uw logische functies, registers, staatsmachines en interfaces volgens de vereisten van uw toepassing.

2. Synthese en implementatie

Zodra de HDL -code is geschreven, moet deze worden gesynthetiseerd.Dit proces vertaalt uw code op hoog niveau in een netlist op gate-niveau die overeenkomt met de interne logische blokken van de XCS20-3TQ144I.Na synthese brengt de implementatiefase de netlijst in kaart op de fysieke bronnen van de FPGA.Het wijst logica -elementen toe, routes onderling verbonden en zorgt ervoor dat aan timingbeperkingen wordt voldaan.Dit is waar ISE uw ontwerp optimaliseert voor gebied, snelheid of vermogen, afhankelijk van uw gekozen instellingen.

3. Bitstream -generatie

Na de implementatie wordt het ontwerp omgezet in een configuratiebestand dat bekend staat als een bitstream (.bit).Dit bestand bevat alle informatie die nodig is om de FPGA te programmeren, inclusief de lay -out van logische blokken, routing en configuratiebits.Deze stap is belangrijk omdat de bitstream fungeert als de brug tussen uw softwareontwerp en de hardwareconfiguratie.

4. Programmeren van de FPGA

Om de bitstream in de FPGA te laden, gebruikt u de Impact Software -tool die is opgenomen in ISE.Begin met het verbinden van de XCS20-3TQ144I met uw computer via een compatibele JTAG-programmeur zoals de Xilinx-platformkabel USB.Lanceer de impact en het zal het FPGA-apparaat detecteren met behulp van Boundary-Scan.Wijs vervolgens uw gegenereerde .bit -bestand toe aan het gedetecteerde apparaat en start het programmeerproces.De tool draagt ​​de bitstream over naar het apparaat en configureert de interne logica.

5. Verificatie

Zodra het programmeren is voltooid, controleer of de FPGA zich gedraagt ​​zoals bedoeld.Dit kan worden gedaan door functionele testen op een ontwikkelingskaart of testbank, of door een simulatie binnen ISE te uitvoeren met behulp van golfvormuitgangen.Als de output niet aan de verwachtingen voldoet, keert u terug naar de stappen van de ontwerpinvoer of synthese om problemen op te lossen en uw logica te herzien.

XCS20-3TQ144i verpakkingsafmetingen

• Pakkettype: 144-tqfp (dun quad plat pakket)

• Lichaamsgrootte: 20 mm × 20 mm

• Toonhoogte (Loodafstand): 0,5 mm

• Montagetype: Surface Mount

• Pakket/kast: 144-lqfp (low-profile quad plat pakket)

XCS20-3TQ144I fabrikant

De XCS20-3TQ144i werd oorspronkelijk vervaardigd door Xilinx, een toonaangevend bedrijf op het gebied van programmeerbare logische apparaten die bekend staan ​​om baanbrekende FPGA -technologie.Na de acquisitie van Xilinx door Geavanceerde micro -apparaten ((AMD ) In 2020 worden alle Xilinx FPGA-producten, inclusief de XCS20-3TQ144I, nu op de markt gebracht en ondersteund onder het AMD-merk.AMD blijft de erfenis van innovatie van Xilinx handhaven door robuuste ontwerpondersteuning, langetermijnlevenscyclusbeheer en integratie binnen een bredere portfolio van adaptieve computeroplossingen aan te bieden.Als officiële fabrikant zorgt AMD voor toegang tot documentatie, softwaretools en middelen die nodig zijn voor het gebruik van legacy en huidige FPGA -families.

Conclusie

De XCS20-3TQ144I is een betrouwbare en flexibele chip die goed werkt in veel elektronische projecten, vooral die die logica op middelhoog niveau en sterke I/O-controle nodig hebben.Het kan moeilijke omgevingen aan, ondersteunt programmering in het systeem en werkt goed voor dingen als signaalverwerking, industriële machines, communicatiesystemen en meer.U kunt ook vergelijkbare versies van de chip kiezen met meer of minder pennen, afhankelijk van uw ontwerpbehoeften.Programmeren is eenvoudig met behulp van Xilinx -tools.Hoewel het uit een oudere FPGA -familie is, is het vandaag nog steeds nuttig en wordt het volledig ondersteund door AMD, het bedrijf dat nu alle Xilinx -chips beheert.
