TMS320C6713BZDP225 DSP -handleiding: functies, pinout, applicaties, alternatieven en gegevensblaas

Deze handleiding draait helemaal om de TMS320C6713BZDP225, een high-speed digitale signaalprocessor (DSP).Het legt uit hoe de chip werkt, waarvoor het wordt gebruikt en waarom het een sterke keuze is voor banen die snel en nauwkeurige verwerking nodig hebben.De gids omvat de belangrijkste functies van de chip, zoals de 225 MHz-snelheid, drijvende-komma, groot geheugen en nuttige ingebouwde tools zoals audiopoorten en geheugeninterfaces.Het laat ook zien hoe je het kunt verbinden, hoe je het stap voor stap kunt programmeren, waar het kan worden gebruikt en welke andere vergelijkbare onderdelen je kunt kiezen als dat nodig is.

Catalogus

TMS320C6713BZDP225 Overzicht

De TMS320C6713BZDP225 is een krachtige digitale signaalprocessor (DSP) van digitale punten die is ontworpen om taken met een hoge snelheid en zeer nauwkeurige taken aan te kunnen.Vanaf het TMS320C6000 ™ DSP -platform, met name de C67X -familie, werkt deze chip met een kloksnelheid van 225 MHz en levert tot 1350 Mflops en 1800 Mips verwerkingskracht.Gebouwd rond een verbeterde zeer lange instructiebewand (VLIW) architectuur, kan het maximaal acht instructies parallel per cyclus uitvoeren.Het apparaat integreert 264 KB on-chip RAM en ondersteunt extern geheugen zoals SRAM en SDRAM via een 32-bit externe geheugeninterface (EMIF).Het biedt ook robuuste perifere ondersteuning, waaronder multi-channel audioseriële poorten (MCASP), gebufferde seriële poorten (MCBSP), een 16-bits host-poort interface (HPI) en een 16-kanaals EDMA-controller voor efficiënte databeweging.

Beveilig uw bulkorders van de TMS320C6713BZDP225 vandaag om uw projecten zonder vertraging te laten draaien.

TMS320C6713BZDP225 CAD -modellen

TMS320C6713BZDP225 Symbool

TMS320C6713BZDP225 voetafdruk

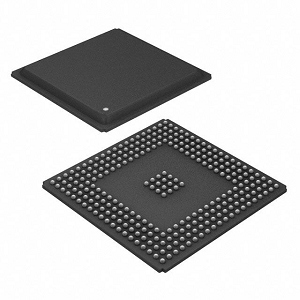

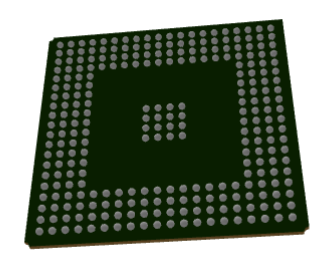

TMS320C6713BZDP225 3D -model

TMS320C6713BZDP225 Functies

Kernarchitectuur: De processor is gebaseerd op een VLIW -architectuur, waarmee hij tijdens elke klokcyclus maximaal acht instructies kan uitvoeren.Deze architectuur maximaliseert doorvoer en efficiëntie, waardoor de chip geschikt is voor rekenintensieve toepassingen zoals signaalverwerking en analyse.

Kloksnelheid: Werken met een frequentie van 225 MHz, de chip levert snelle verwerkingsmogelijkheden.Deze kloksnelheid zorgt voor een evenwichtige afweging tussen prestaties en stroomverbruik, wat goed is in ingebedde en industriële systemen.

Prestatie: Met de mogelijkheid om maximaal 1350 miljoen drijvende-puntactiviteiten per seconde (MFLOPS) en 1800 miljoen instructies per seconde (MIPS) uit te voeren, behandelt deze DSP complexe algoritmen en grootschalige numerieke berekeningen efficiënt.

On-chip geheugen: De processor integreert 264 kb snel on-chip geheugen.Dit zorgt voor snelle toegang tot belangrijke gegevens en instructies, het verminderen van latentie en het verbeteren van de uitvoeringssnelheid.

Externe geheugeninterface: Een speciale 32-bit externe geheugeninterface (EMIF) ondersteunt een breed scala aan externe geheugenapparaten, waaronder SRAM, SDRAM en Flash.Hierdoor kan het systeem de geheugencapaciteit uitbreiden op basis van toepassingsvereisten.

Werkspanning: De chip werkt op een lage kernspanning van 1.26V om het stroomgebruik te minimaliseren, met behoud van de compatibiliteit met 3,3V I/O -normen, wat gebruikelijk is in veel ingebedde systemen.

Multi-channel audioseriële poorten: Het bevat twee MCASP -interfaces voor het verzenden en ontvangen van multichannel audiogegevens.Deze poorten zijn belangrijk in applicaties zoals audiomixen, spraakherkenning en digitale muziekverwerking.

Multi-channel gebufferde seriële poorten : Twee MCBSP's bieden een hoge snelheid seriële communicatie voor interface met codecs, digitale sensoren of andere seriële apparaten.Ze bieden flexibiliteit bij het verzenden van zowel audio- als controlegegevens.

Host-Port Interface (HPI): De 16-bit HPI maakt een snel en direct communicatiekanaal mogelijk tussen de DSP en een hostprocessor, waardoor efficiënte gegevensuitwisseling mogelijk is tijdens systeemafdigings- of bewerkingen.

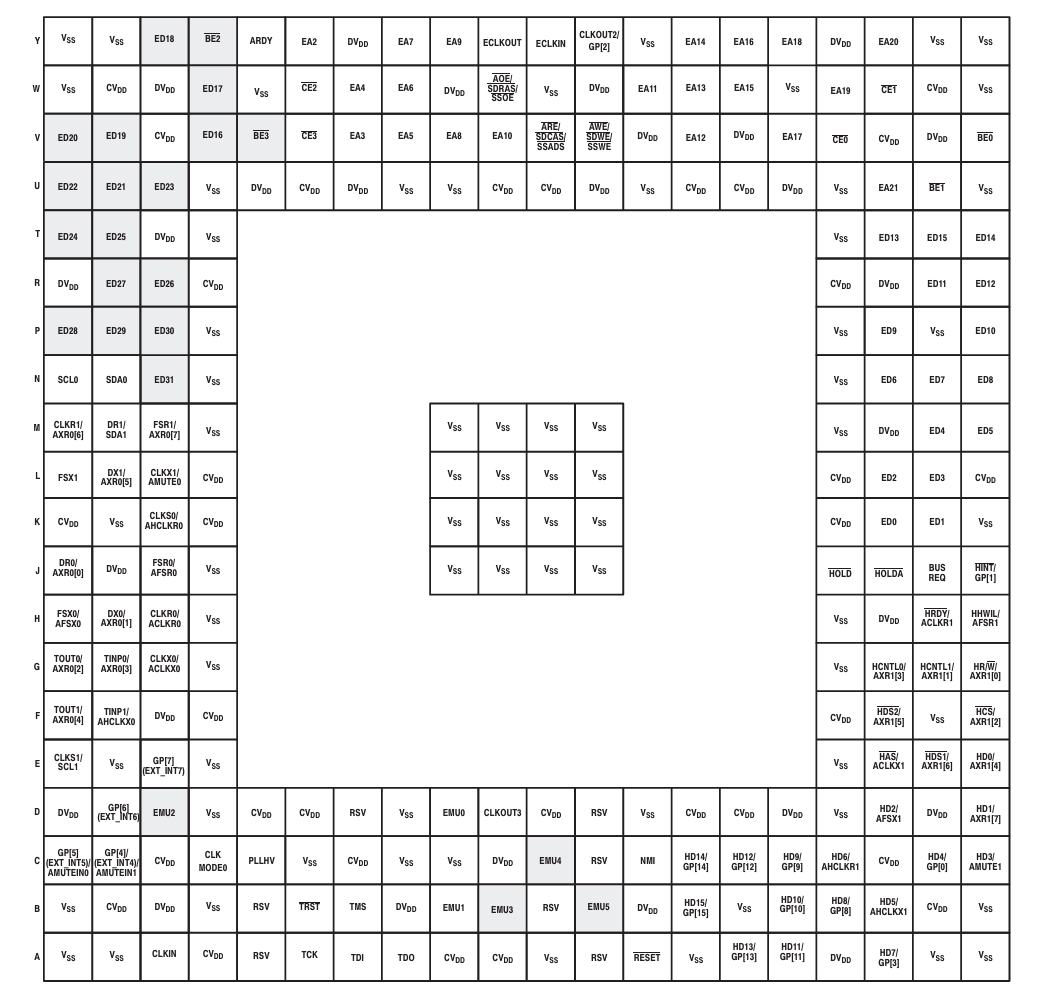

TMS320C6713BZDP225 Pinout -diagram

Dit pinout-diagram laat zien hoe elke verbinding (of "bal") is gerangschikt aan de onderkant van de TMS320C6713BZDP225-chip, die een 225-ball BGA-pakket gebruikt.De rijen (a tot y) en kolommen (1 tot 15) vormen een rooster en elk vierkant toont welke functie of voeding aan die locatie is toegewezen.De chip heeft veel vermogenspennen zoals VSS (grond) en CVDD of DVDD (voeding), die worden verspreid om de chip gelijkmatig te houden.Pinnen zoals Clkin, Reset, TMS, TDI en TDO aan de onderkant worden gebruikt voor programmeren en debuggen met JTAG.

Andere pinnen verbinden de processor met externe onderdelen zoals geheugen en andere apparaten.Deze omvatten adresregels (EAX), Data Lines (EDX), CHIP Selects (CEX) en bedieningssignalen (Hold, Busreq, enz.).Je ziet ook pins voor seriële communicatie zoals MCBSP en algemeen I/OS (GPIO), waardoor de chip flexibel is voor veel ontwerpen.In het midden van de chip zijn er meer VSS en VDD -pinnen gegroepeerd om te helpen met stabiele stroom en warmtebalans.Deze lay-out helpt de processor soepel te verlopen, vooral omdat deze is ontworpen voor high-speed digitale signaalverwerkingstaken.

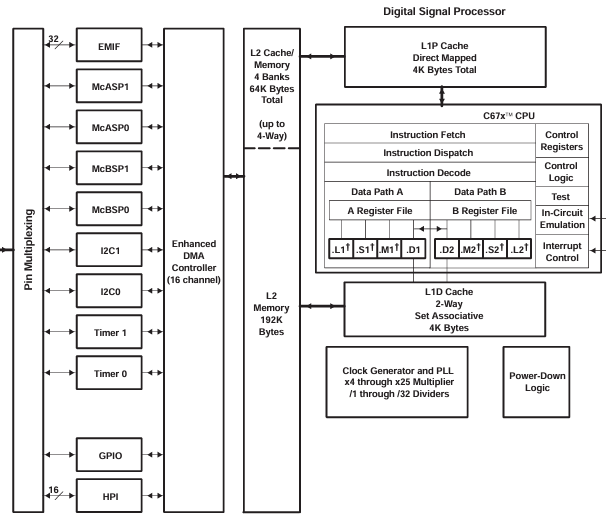

TMS320C6713B functioneel blokdiagram

Het functionele blokdiagram van de TMS320C6713B, inclusief de TMS320C6713BZDP225, laat zien hoe deze digitale signaalprocessor (DSP) werkt en verbindt met andere componenten.In het midden staat de C67X+ CPU -kern, die een speciaal type ontwerp gebruikt genaamd VLIW (zeer lange instructiebewand).Hierdoor kan het maximaal acht instructies tegelijkertijd uitvoeren, waardoor het erg snel is voor taken zoals audio- of signaalverwerking.De processor heeft twee hoofdgegevenspaden, pad A en pad B, elk met zijn eigen set registers en eenheden voor het afhandelen van wiskunde- en logische bewerkingen.Dit helpt de processor om complexe berekeningen snel en efficiënt af te handelen.

Voor geheugen bevat de DSP L1 -caches voor instructies en gegevens (elk 4KB elk) en een groter L2 -geheugen (192 kb), dat kan fungeren als cache of direct kan worden gebruikt.Er is ook een cache/geheugencontroller die maximaal vier 64KB -geheugenblokken beheert, waardoor de toegang tot de gegevens wordt versneld.De chip bevat een DMA -controller met 16 kanalen om gegevens tussen geheugen en randapparatuur te verplaatsen zonder de CPU te vertragen.Het ondersteunt verschillende interfaces zoals EMIF voor extern geheugen, MCASP en MCBSP voor seriële communicatie, I2C, Timers, GPIO en HPI voor hostinteractie.Deze zijn verbonden met behulp van pin -multiplexing, waardoor flexibele configuratie mogelijk is op basis van de behoeften van het project.Het heeft ook een kloksysteem met PLL dat de snelheid aanpast door de invoerklok te vermenigvuldigen of te delen en power-down logica om energie te besparen.Voor foutopsporing en systeemcontrole omvat het in-circuitemulatie en interruptbesturing.

TMS320C6713BZDP225 Specificaties

Type	Parameter
Fabrikant	Texas instrumenten
Serie	TMS320C67X
Verpakking	Dienblad
Onderdeelstatus	Actief
Type	Drijvend punt
Interface	Hostinterface, I2C, McAsp, MCBSP
Kloksnelheid	225 MHz
Niet-vluchtig geheugen	Extern
On-chip ram	264kb
Spanning - I/O	3.30V
Spanning - kern	1.26V
Bedrijfstemperatuur	0 ° C ~ 90 ° C (TC)
Montagetype	Oppervlaktemontage
Pakket / kast	272-BBGA
Leverancierapparaatpakket	272-BGA (27x27)
Base Productnummer	TMS320

TMS320C6713BZDP225 TOEPASSINGEN

Audioverwerking

De TMS320C6713BZDP225 wordt veel gebruikt in audiosystemen vanwege de prestaties en verwerkingsmogelijkheden met hoge drijvende komma.Het is ideaal voor taken zoals egalisatie, filtering, echo -annulering, het genereren van geluidseffecten en dynamische bereikcontrole in digitale mixers, effectenprocessors en studio -versnelling.De ondersteuning voor multi-channel seriële poorten (MCASP en MCBSP) maakt het perfect voor audio-input/output-bewerkingen, spraakherkenningssystemen, digitale muziekinstrumenten en hoogwaardige geluidsversterkingssystemen.

Telecommunicatie

Op het gebied van telecom speelt deze DSP een rol bij het verwerken van high-speed gegevensstromen en complexe modulatieschema's.Het wordt gebruikt in basisbandverwerking in cellulaire basisstations en modems.Het vermogen van de processor om geavanceerde algoritmen te beheren voor foutcorrectie, echo -onderdrukking en datacompressie zorgt voor betrouwbare spraak- en gegevensoverdracht tussen netwerken.Het ondersteunt ook netwerkverkeersvorming en pakketverwerkingstaken in routers en schakelaars, wat bijdraagt ​​aan efficiënte en intelligente communicatiesystemen.

Medische beeldvorming

De TMS320C6713BZDP225 wordt gebruikt in medische apparatuur zoals echografie-, CT- en MRI -machines.Het maakt snelle verwerking van beeldgegevens mogelijk, het uitvoeren van functies zoals ruisreductie, randverbetering en beeldreconstructie in de tijd.Met zijn krachtige rekenkundige eenheden en geheugenbehandelingsmogelijkheden verbetert deze DSP de duidelijkheid van het beeld en vermindert de diagnostische vertragingen.De reactievermogen ervan is belangrijk voor toepassingen waarbij de monitoring van de patiënt of beeldgeleide procedures tijdgevoelig zijn.

Industriële automatisering

In industriële besturingsomgevingen wordt deze DSP vertrouwd voor precieze motorcontrole, robotica en monitoring.Het verwerkt sensorgegevens van motoren en actuatoren om een ​​nauwkeurige bewegingscontrole te garanderen, wat belangrijk is voor CNC -machines, assemblagelijnen en robotica.De snelle signaalverwerking maakt betrouwbare feedbackbesturingssystemen mogelijk, waardoor energie -efficiëntie en operationele veiligheid wordt gewaarborgd.Het apparaat wordt ook gebruikt in Smart Sensor Networks om lokale gegevensanalyse uit te voeren en de belasting op gecentraliseerde systemen te verminderen.

Auto -systemen

In moderne voertuigen ondersteunt deze DSP zowel infotainment- als veiligheidstoepassingen.Het behandelt audio- en videogegevensverwerking voor auto -entertainmentsystemen, waaronder ruisonderdrukking en geluidsverbetering.Bovendien verwerkt het sensorgegevens in Advanced Driver Assistance Systems (ADAS), helpt het bij objectdetectie, rijstrookwaarschuwingen en adaptieve controle.De betrouwbaarheid en snelheid maken het geschikt voor taken binnen auto -elektronica.

Militair en ruimtevaart

De TMS320C6713BZDP225 wordt gebruikt in radar-, sonar- en beveiligde communicatiesystemen in defensietoepassingen.Het behandelt signaaldetectie, ruisfiltering en golfvormanalyse voor surveillance- en targetingsystemen.In de ruimtevaart ondersteunt het satellietcommunicatiesignaal decodering en telemetrie -verwerking.Het vermogen van de processor om veeleisende gegevensbelastingen te weerstaan ​​en uitvoer te bieden, zorgt voor de betrouwbaarheid in robuuste en high-stakes omgevingen.

TMS320C6713BZDP225 vergelijkbare onderdelen

• TMS320C6713BGDP225

De TMS320C6713BGDP225 is een nauwe variant van de TMS320C6713BZDP225, die dezelfde 225 MHz kloksnelheid en 272-ball BGA-pakket deelt.Het primaire onderscheid ligt in interne verpakkingen of lichte productieverschillen (vaak gerelateerd aan temperatuurassortering of materiaalopties) die de supply chain of de naleving van de regelgeving voor bepaalde omgevingen kunnen beïnvloeden.Omdat het identieke prestaties en pin-compatibiliteit biedt, dient het als een directe drop-in vervanging, waardoor het een van de meest handige alternatieven is als de BZDP225 niet beschikbaar is.

• TMS320C6713BZDP300

De TMS320C6713BZDP300 verhoogt de prestaties met een snellere kloksnelheid van 300 MHz met behoud van hetzelfde BGA -pakket- en spanningsvereisten.Deze verhoogde verwerkingssnelheid maakt een snellere uitvoering van drijvende-punt-algoritmen mogelijk, wat ideaal is voor toepassingen die een hogere doorvoer vereisen, zoals geavanceerde audioverwerking of data-acquisitie.Voor degenen die de systeemprestaties willen verbeteren zonder hardware opnieuw te ontwerpen, is dit een superieure upgrade over de 225 MHz -versie.

• TMS320C6713BGDP300

De TMS320C6713BGDP300 biedt hetzelfde verwerkingsvermogen van 300 MHHet blijft in de meeste toepassingsgevallen pin-compatibel en functioneel identiek.Dit maakt het een uitstekend high-performance alternatief, vooral voor industriële of gereguleerde omgevingen waar flexibiliteit en naleving van componenten nodig kunnen zijn.

TMS320C6713BZDP225 Programmeerstappen

1. Stel de ontwikkelingsomgeving in

Om te beginnen met het programmeren van de TMS320C6713BZDP225, moet u Code Composer Studio (CCS), de officiële geïntegreerde ontwikkelingsomgeving van Texas Instrument (IDE) installeren.Deze omgeving ondersteunt het compileren, debuggen en beheren van DSP -projecten.Verbind de DSP Starter Kit (DSK) of een ondersteunde ontwikkelingsbord via USB of een JTAG -interface met uw pc.Zorg ervoor dat het bord correct is aangedreven en dat de stuurprogramma's correct zijn geïnstalleerd.Zodra CCS de hardwareverbinding herkent, bent u klaar om uw projectwerkruimte te configureren.

2. Maak en configureer een nieuw project

Start CCS en maak een nieuw project gewijd aan het TMS320C6713 -apparaat.Kies de juiste doelconfiguratie en selecteer specifiek de C6713 DSP -kern.Daarna, configureer de compiler- en linker -instellingen, deze omvatten het definiëren van geheugensecties, het opgeven van mappen en het aanpassen van optimalisatievlaggen.Als u bibliotheken van derden of Ti's DSP/BIOS-kernel gebruikt, is dit ook het stadium waarin u ze toevoegt aan de projectomgeving.

3. Ontwikkel uw applicatiecode

Nu is het tijd om de daadwerkelijke toepassing te schrijven.Code kan worden geschreven in C voor eenvoud of in assemblage voor maximale prestaties.De C6713 ondersteunt een zeer efficiënte uitvoering van DSP -algoritmen en TI biedt geoptimaliseerde DSP -bibliotheken (bijv. DSPLIB, IMGLIB) om de ontwikkeling te versnellen.Zorg ervoor dat u met geheugenbeheer ontwerpt in gedachten, met behulp van de interne RAM efficiënt terwijl u via de EMIF grotere gegevens in extern geheugen organiseert.Signaalverwerking omvat vaak de uitvoering van snelle lus, bufferafhandeling en onderbrekingsbeheer, dus structureer uw logica dienovereenkomstig.

4. Bouw en debugt de applicatie

Gebruik met de broncode gereed CCS om het project te bouwen.Het build -proces compileert de code en koppelt deze om een ​​uitvoerbaar bestand (.out) te produceren.Laad deze uitgang in de DSP via CCS.U kunt vervolgens beginnen met het foutopsporingsproces met behulp van CCS -tools, breekpunten instellen, variabelen bekijken, registers inspecteren en instructies doorstaan.Deze stap is belangrijk voor het vangen van logische of timingproblemen, vooral bij signaalverwerkingstaken.

5. Test en optimaliseer

Zodra uw programma zonder fouten wordt uitgevoerd, voert u functionele testen uit om ervoor te zorgen dat het zich gedraagt ​​zoals bedoeld in praktische gebruiksscenario's.Gebruik de profilerings- en benchmarkinghulpmiddelen van CCS om prestatiemetrieken te meten zoals instructiecycli, geheugengebruik en verwerkingsvertragingen.Optimaliseer op basis van deze inzichten uw code voor uitvoeringssnelheid en resource -efficiëntie.Gemeenschappelijke optimalisatietechnieken zijn onder meer lusrol, het minimaliseren van geheugentoegang en het benutten van de parallelle instructiearchitectuur van de VLIW DSP -kern.

6. Implementeer de applicatie

Bereid na testen en optimalisatie de uiteindelijke productie-ready build voor.Als de DSP onafhankelijk gaat worden, moet u de applicatie programmeren in niet-vluchtig flashgeheugen zodat deze automatisch op power-up wordt opgestart.Deze stap kan tools zoals een flash -programmeur of bootloaderconfiguratie vereisen.Documenteer ten slotte het installatieproces, de geheugenkaart, de broncodestructuur en het systeemgedrag ter ondersteuning van toekomstige ontwikkeling, updates of foutopsporingsbehoeften.

TMS320C6713BZDP225 Voordelen

Drijvende komma precisie

De TMS320C6713BZDP225 biedt native ondersteuning voor drijvende-point-bewerkingen, waardoor het van vele vaste punt DSP's onderscheidt.Deze mogelijkheid vereenvoudigt de ontwikkeling van complexe wiskundige algoritmen aanzienlijk door de noodzaak van handmatig schalen en fixed-point rekenbeheer te elimineren.De nauwkeurigheid van de drijvende komma is waardevol bij het werken met brede dynamische bereiken of gevoelige gegevens, waardoor resultaten zowel nauwkeuriger zijn als gemakkelijker te valideren bij het testen.

Efficiënte architectuur

In de kern van de TMS320C6713BZDP225 ligt een zeer lange instructiebewanding (VLIW) architectuur waarmee de processor tot acht instructies tegelijkertijd per klokcyclus kan uitvoeren.Dit parallellisme stimuleert de doorvoer aanzienlijk, waardoor de chip goed geschikt is voor berekenings-zware toepassingen zoals FFT's, filteren of adaptieve besturingslussen. Dit betekent de mogelijkheid om meer geavanceerde algoritmen te implementeren binnen strakkere timingbeperkingen, het optimaliseren van de algehele systeemprestaties zonder meerdere processors of co-processors te vereisen.De architectuur is ontworpen om het parallellisme op het op instructieniveau te benutten, waardoor de latentie wordt verminderd en de uitvoeringssnelheid wordt verbeterd.

Robuuste perifere integratie

De DSP is gebouwd met veelzijdige I/O- en geheugeninterface-mogelijkheden, waaronder multi-channel audioseriële poorten (MCASP), multi-channel gebufferde seriële poorten (MCBSP) en een krachtige 32-bit externe geheugeninterface (EMIF).Deze interfaces maken het eenvoudig om te integreren met verschillende externe apparaten zoals audiocodecs, sensoren, gegevensconverters of extern RAM/Flash -geheugen.De geïntegreerde randapparatuur verminderen de behoefte aan externe lijmlogica of processors, waardoor het systeemontwerp en de lagere ontwikkelingskosten worden gestroomlijnd.

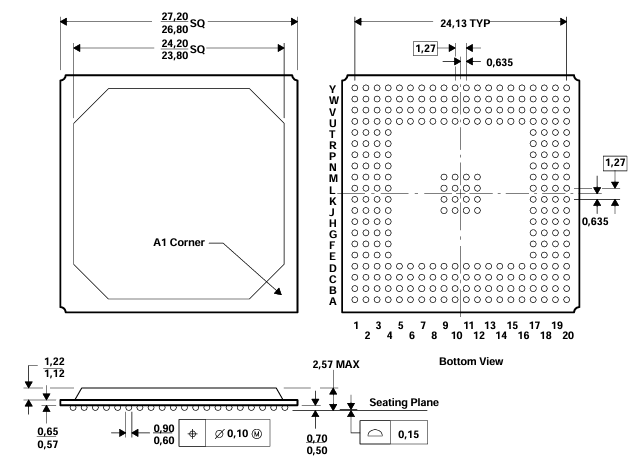

TMS320C6713BZDP225 Verpakkingsafmetingen

• Pakkettype: Plastic Ball Grid Array (PBGA)

• Lichaamsgrootte:

Nominaal: 24,20 mm × 24,20 mm

Minimaal: 23,80 mm × 23,80 mm

Maximaal: 24,20 mm x 24,20 mm (buitenrand)

• Ball -pitch: 1,27 mm typisch

• Kogeldiameter: 0,90 mm (nominaal), 0,60 mm (min)

• Pakkethoogte: 1,22 mm (max), 1,12 mm (min)

• Zitvlak naar balcentrum: 0,15 mm

• Bal array: 20 × 20 rooster met enkele ontbrekende posities (totaal 272 ballen)

• Pakketoverzichtcode: S-PBGA-N272

Pakketoverzicht

TMS320C6713BZDP225 fabrikant

De TMS320C6713BZDP225 wordt vervaardigd door Texas instrumenten (TI), een wereldwijd erkende leider in de halfgeleiderindustrie.TI heeft hoofdkantoor in Dallas, Texas en heeft een langdurige reputatie opgebouwd voor innovatie in analoge en ingebedde verwerkingstechnologieën.Met tientallen jaren van expertise in digitale signaalverwerking ontwikkelde TI het TMS320C6000 ™ DSP -platform (waaronder de C6713 -serie werd gelanceerd) om aan complexe computerbehoeften in verschillende industrieën te voldoen.Als fabrikant zorgt TI voor strikte kwaliteitscontrole, uitgebreide documentatie en voortdurende ondersteuning van softwaretools via zijn ecosysteem, inclusief codecomponist studio en geoptimaliseerde DSP -bibliotheken.Velen vertrouwen TI, niet alleen voor krachtige hardware zoals de TMS320C6713BZDP225, maar ook voor de betrouwbaarheid en langetermijnbeschikbaarheid naar de vraag van missiekritieke en industriële toepassingen.

Conclusie

De TMS320C6713BZDP225 is een krachtige DSP die zware taken kan verwerken, zoals geluidsverwerking, communicatiesignalen, medische afbeeldingen en slimme machines.Het werkt snel, verwerkt nummers nauwkeurig en maakt eenvoudig verbinding met geheugen en andere apparaten.Het wordt op veel gebieden gebruikt, zoals audio, telecom, gezondheidszorg, fabrieken, auto's en defensiesystemen.Het komt ook met goede ondersteuning, hulpmiddelen voor ontwikkeling en betrouwbaarheid op lange termijn.Over het algemeen is het een slimme en betrouwbare keuze voor complexe projecten die een sterke verwerking nodig hebben.
