XC2V500-5FGG456C Specificaties en toepassingen van programmeerbaar logisch apparaat

U krijgt een duidelijk beeld van hoe de XC2V500-5FGG456C in echte hardwareontwerpen past en waarom deze op veel systemen is gebruikt.Je ziet hoe de logische bronnen, het geheugen en de I/O-structuur samenwerken om besturings- en datataken op één chip af te handelen.De lay-out, de verpakkingsstijl en het werkingsbereik helpen u te begrijpen waar dit het beste werkt.Door door functies, architectuur en applicaties te lopen, kunt u snel beoordelen of deze FPGA past bij de prestaties, flexibiliteit en lay-outbehoeften van uw volgende ontwerp.

Catalogus

XC2V500-5FGG456C Overzicht

De XC2V500-5FGG456C is een programmeerbaar logisch apparaat dat is ontworpen om complexe digitale besturings- en gegevensverwerkingstaken binnen ingebedde systemen te ondersteunen.Het maakt flexibele hardwareconfiguratie mogelijk, waardoor meerdere logische functies op één chip kunnen worden geïmplementeerd.Het apparaat biedt een balans tussen logische capaciteit, werksnelheid en beschikbaarheid van invoer en uitvoer, en ondersteunt compacte bordindelingen.De structuur maakt parallelle verwerking en betrouwbare signaalcoördinatie tussen aangesloten componenten mogelijk.Dit onderdeel wordt vaak toegepast in communicatieapparatuur, industriële besturingsplatforms en ingebedde verwerkingssystemen waar aanpassingsvermogen en stabiele werking vereist zijn.Op zoek naar XC2V500-5FGG456C?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

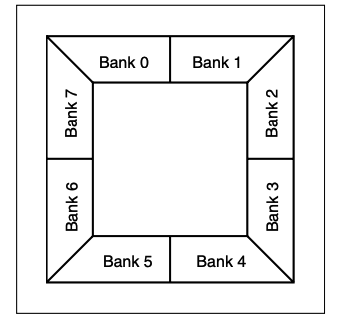

I/O-banken van XC2V500-5FGG456C

De structuur is gerangschikt als een doorlopende ring rond het centrale logische gebied en verdeelt de omtrek van het apparaat in acht verschillende I/O-banken, genaamd Bank 0 tot en met Bank 7. Elke bank groepeert een reeks pinnen die gemeenschappelijke elektrische instellingen en referentiespanningen delen, waardoor meerdere I/O-standaarden binnen hetzelfde apparaat mogelijk zijn.Het bovenaanzicht weerspiegelt de fysieke plaatsing die wordt gebruikt in wire bond-pakketten, waarbij banken langs alle kanten zijn verdeeld om evenwichtige routering en consistente stroomverdeling over de FPGA te ondersteunen.

XC2V500-5FGG456C CAD-model

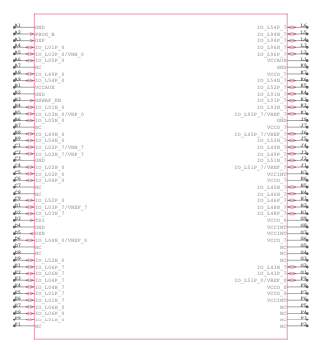

XC2V500-5FGG456C-symbool

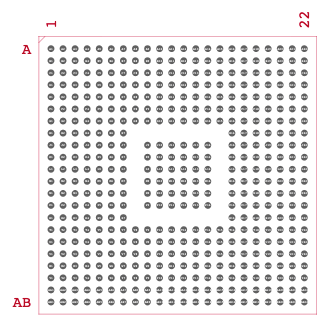

XC2V500-5FGG456C Voetafdruk

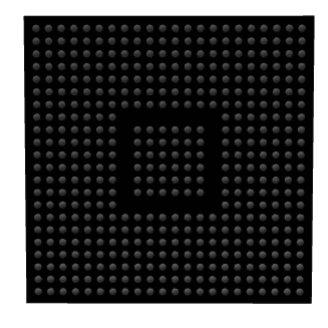

XC2V500-5FGG456C 3D-model

Kenmerken van XC2V500-5FGG456C

Configureerbare logische capaciteit

Het apparaat bevat 768 configureerbare logische blokken die een flexibele implementatie van aangepaste digitale functies mogelijk maken.Deze blokken kunnen worden ingericht om besturingstaken, gegevensverwerking en signaalcoördinatie binnen één programmeerbare structuur te ondersteunen.Dankzij deze flexibiliteit kunnen meerdere logische rollen worden gecombineerd zonder afzonderlijke componenten toe te voegen.

Systeempoortdichtheid

Met een geschatte capaciteit van 500.000 systeempoorten ondersteunt het apparaat redelijk complexe digitale ontwerpen.Dankzij dit dichtheidsniveau kunnen ontwerpers verwerkingslogica, statuscontrole en interface-afhandeling in één apparaat integreren, waardoor de algehele complexiteit van het bord wordt verminderd.

Op chipgeheugenbronnen

Het apparaat biedt 589.824 bits intern geheugen voor tijdelijke gegevensopslag en buffering.Dit ingebouwde geheugen ondersteunt het beheer van de gegevensstroom en vermindert de afhankelijkheid van externe geheugenapparaten, waardoor de systeemindelingen worden vereenvoudigd.

Programmeerbare invoer- en uitvoerondersteuning

Er zijn in totaal 264 programmeerbare in- en uitgangspinnen beschikbaar voor het aansluiten van externe signalen.Dankzij deze pinnen kan het apparaat communiceren met een breed scala aan systeemcomponenten, terwijl flexibele signaaltoewijzing wordt ondersteund.

Kern voedingsspanningsbereik

De kern werkt binnen een spanningsbereik van 1,425 V tot 1,575 V. Dit bereik ondersteunt een stabiele interne werking en voldoet tegelijkertijd aan de vereisten voor digitale laagspanningssystemen.

Bedrijfstemperatuurbereik

Het gespecificeerde junctietemperatuurbereik van 0°C tot 85°C maakt consistente prestaties in gecontroleerde omgevingen mogelijk.Deze serie is geschikt voor embedded systemen die worden gebruikt in commerciële en lichtindustriële omgevingen.

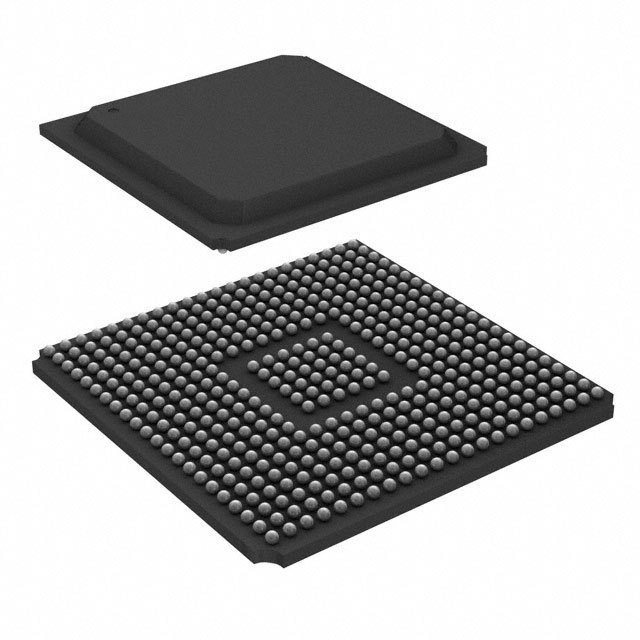

Pakkettype en pindichtheid

Het apparaat is gehuisvest in een array-pakket met 456 kogels en een kogelraster met fijne pitch.Dit pakket ondersteunt een hoge pindichtheid met behoud van een compacte voetafdruk, geschikt voor ontwerpen met beperkte ruimte.

Compatibiliteit met opbouwmontage

Het opbouwpakket ondersteunt geautomatiseerde montageprocessen.Dit maakt het apparaat geschikt voor moderne printplaten die een hoge componentdichtheid en herhaalbare plaatsing vereisen.

XC2V500-5FGG456C Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	AMD Xilinx
Spanning - voeding	1,425 V ~ 1,575 V
Totaal RAM-bits	589824
Apparaatpakket van leverancier	456-FBGA (23x23)
Serie	Virtex®-II
Pakket / doos	456-BBGA
Pakket	Dienblad
Bedrijfstemperatuur	0°C ~ 85°C (TJ)
Aantal LAB’s/CLB’s	768
Aantal I/O	264
Aantal poorten	500000
Montagetype	Opbouwmontage
Basisproductnummer	XC2V500

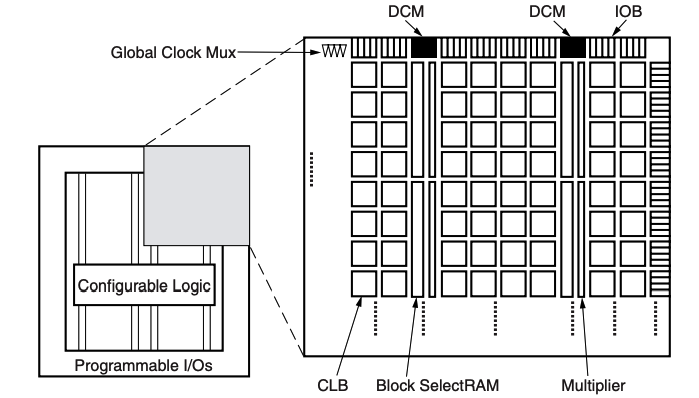

Architectuuroverzicht van XC2V500-5FGG456C

De interne lay-out is gerangschikt als een rechthoekig weefsel en bestaat uit herhaalde kolommen van configureerbare logische blokken die de belangrijkste logische array vormen, met speciale verticale kolommen van blok SelectRAM en hardwarevermenigvuldigers die op regelmatige intervallen zijn geplaatst om geheugenopslag en rekenkundige bewerkingen te ondersteunen.Ingangs- en uitgangsblokken begrenzen de buitenranden van de structuur en bieden programmeerbare verbindingen tussen interne logica en externe pinnen.Digitale klokbeheerblokken zijn aan de bovenrand geplaatst en vormen een interface met mondiale klokmultiplexers en routeringsnetwerken die het apparaat omspannen, waardoor gesynchroniseerde klokdistributie over logica, geheugen en vermenigvuldigerbronnen mogelijk wordt.De organisatie weerspiegelt een evenwichtige verdeling van programmeerbare logica, ingebedde bronnen en klokinfrastructuur binnen de FPGA.

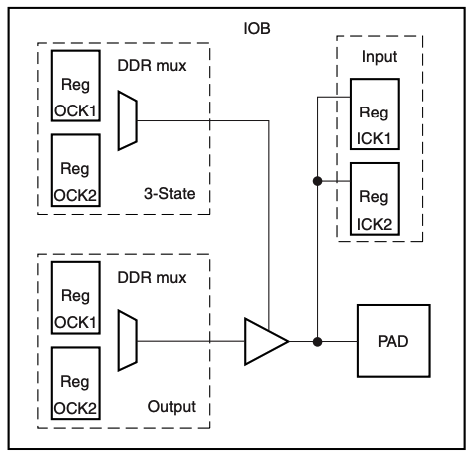

IOB-blok van XC2V500-5FGG456C

Het blok is gestructureerd rond één I/O-pad en integreert afzonderlijke invoer- en uitvoerpaden met zes interne opslagregisters die flexibele gegevensvastlegging en -lancering ondersteunen.Twee ingangsregisters met de aanduiding ICK1 en ICK2 maken het mogelijk dat inkomende signalen op verschillende klokflanken worden bemonsterd, waardoor werking met dubbele datasnelheid mogelijk wordt.Aan de uitgangszijde voeden de gepaarde registers OCK1 en OCK2 een DDR-multiplexer die gegevens selecteert op basis van klokken, gevolgd door een controlefase met drie statussen die het gedrag van de uitvoerinschakeling beheert.De gedeelde interne routing verbindt zowel invoer- als uitvoerlogica met de pad, waardoor het blok kan worden geconfigureerd voor invoer, uitvoer of bidirectionele werking, terwijl geregistreerde en DDR-signaleringsmodi worden ondersteund.

Toepassingen van XC2V500-5FGG456C

Ingebouwde digitale systemen

De XC2V500-5FGG456C wordt gebruikt in ingebedde digitale systemen die flexibele logica vereisen voor besturing, monitoring en datacoördinatie.Dankzij de programmeerbare structuur kunnen systeemfuncties worden aangepast of uitgebreid zonder hardwarewijzigingen, waardoor lange productlevenscycli worden ondersteund.

Industriële automatisering en besturingsapparatuur

In industriële besturingsplatforms ondersteunt het apparaat timingcontrole, signaalsequencing en gegevensverwerkingstaken.Het helpt de interacties tussen sensoren, actuatoren en controllers te beheren, waardoor een stabiele werking mogelijk wordt in systemen die continu draaien.

Hardware voor telecommunicatie-infrastructuur

Telecommunicatieapparatuur gebruikt het apparaat om dataroutering, protocolafhandeling en interfacecoördinatie te beheren.De logische capaciteit ondersteunt parallelle verwerkingspaden die helpen een stabiele gegevensstroom in netwerkhardware te behouden.

Elektronische systemen voor lucht- en ruimtevaart en defensie

Het apparaat wordt toegepast in de lucht- en ruimtevaart- en defensie-elektronica waar voorspelbaar logisch gedrag en gestructureerde signaalcontrole vereist zijn.Het ondersteunt verwerkings- en controlefuncties in systemen die werken onder gedefinieerde milieu- en betrouwbaarheidsnormen.

Medische diagnose- en bewakingsapparatuur

Bij medische apparaten ondersteunt de XC2V500-5FGG456C data-acquisitie, besturingslogica en signaalcoördinatie.Dankzij het programmeerbare karakter kunnen systeemontwerpers de functionaliteit afstemmen op specifieke monitoring- en diagnosevereisten.

Auto-elektronica en besturingsmodules

Automotive-besturingsmodules gebruiken het apparaat voor signaalbeheer, besturingssequenties en gegevensverwerkingstaken.Het ondersteunt de integratie van meerdere besturingsfuncties binnen één programmeerbaar platform, waardoor het aantal componenten wordt verminderd.

XC2V500-5FGG456C Voordelen en nadelen

Voordelen

• Hoge logische dichtheid ondersteunt complexe digitale besturing en gegevensverwerking

• Groot geheugen op de chip maakt interne gegevensbuffering en tijdelijke opslag mogelijk

• Herconfigureerbare structuur ondersteunt hergebruik in verschillende systeemontwerpen

• Een groot aantal invoer- en uitvoerpinnen maakt verbinding met meerdere interfaces mogelijk

• Stabiele en goed gekarakteriseerde architectuur ondersteunt voorspelbare werking

Nadelen

• Hoger stroomverbruik vergeleken met recentere programmeerbare logische apparaten

• Beperkte compatibiliteit met moderne hogesnelheidsinterfacestandaarden

• Grotere fysieke voetafdruk vergeleken met nieuwere alternatieven met laag vermogen

• De ontwikkelomgeving verschilt van de huidige programmeerbare logische platforms

XC2V500-5FGG456C Alternatieven

Onderdeelnummer	Fabrikant	Belangrijkste kenmerken	Gebruik case/notities
XC2V500-5FGG256C	AMD Xilinx	Virtex-II FPGA met ongeveer 500k systeempoorten, gematigde logische dichtheid en gebalanceerde I/O-telling, aangeboden in een compact FGG256 BGA-pakket.	Geschikt voor FPGA-ontwerpen uit het middensegment waarbij de kaartruimte beperkt is, zoals ingebedde verwerking, industriële besturing en communicatie-interfaces.
XC2V500-4FGG456C	AMD Xilinx	Virtex-II FPGA met een groter FGG456-pakket, dat een hogere I/O-beschikbaarheid en een lagere snelheid biedt, geoptimaliseerd voor stabiele werking.	Zeer geschikt voor toepassingen die veel externe verbindingen nodig hebben, zoals data-acquisitiesystemen, interface-uitbreiding en besturingslogica.
XC2V500-5FGG456I	AMD Xilinx	Virtex-II FPGA van industriële kwaliteit met uitgebreide temperatuurondersteuning, hogere snelheid en een FGG456-pakket met een hoog aantal pinnen.	Ontworpen voor zware omstandigheden en systemen met een lange levensduur, waaronder industriële automatisering, transportelektronica en robuuste besturingsplatforms.

Over Xilinx

Xilinx is een technologiebedrijf dat bekend staat om het ontwikkelen van programmeerbare logische oplossingen die in een breed scala aan elektronische systemen worden gebruikt.Het bedrijf heeft zijn reputatie opgebouwd rond in het veld programmeerbare gate-arrays en aanverwante apparaten waarmee hardwaregedrag kan worden gedefinieerd en bijgewerkt via configuratie in plaats van via vaste schakelingen.Het productportfolio ondersteunt toepassingen op het gebied van communicatie, computers, industriële systemen en ingebedde platforms.Xilinx heeft zich gericht op het bieden van schaalbare logische platforms, lange productlevenscycli en consistente ontwerp-ecosystemen die systeemontwikkelaars helpen hardwareontwerpen aan te passen naarmate de vereisten evolueren.

Conclusie

De XC2V500-5FGG456C biedt u een uitgebalanceerde mix van logische capaciteit, geheugen en I/O-flexibiliteit in één programmeerbaar apparaat.De Virtex-II-architectuur ondersteunt parallelle verwerking en stabiele signaalverwerking voor veel toepassingen.U kunt het gebruiken om besturings-, gegevensverplaatsings- en interfacetaken te combineren zonder extra chips toe te voegen.Het BGA-pakket helpt de bordindeling compact te houden en toch veel aansluitingen te bieden.Hoewel nieuwere apparaten een lager vermogen en snellere interfaces bieden, blijft deze FPGA een solide optie voor goed gedefinieerde systemen.Het werkt het beste als u waarde hecht aan voorspelbaar gedrag en ontwerpflexibiliteit.

Gegevensblad PDF

XC2V500-5FGG456C Gegevensblad:

XC2V500-5FGG456C.pdf

XC2V500-5FGG456C.pdf

XC2V500-5FGG456C.pdf
