Inzicht in de AD5328BRU 12-bit digitaal naar analoog converter

Je werkt met systemen die meer dan één stabiele spanning nodig hebben, en de AD5328BRU past uiteraard in die opstelling.U kunt maximaal acht uitgangen bedienen vanaf één enkele chip, waardoor uw lay-out overzichtelijk en eenvoudig blijft.Elk kanaal zorgt voor soepele, voorspelbare spanningsveranderingen, waardoor aanpassingen eenvoudig te beheren zijn.Met een seriële interface en gebufferde uitgangen bent u minder tijd kwijt aan het toevoegen van extra onderdelen en meer tijd aan het concentreren op hoe alles samenwerkt.Het is een eenvoudige manier om meerkanaals spanningsregeling te regelen zonder onnodige complexiteit.

Catalogus

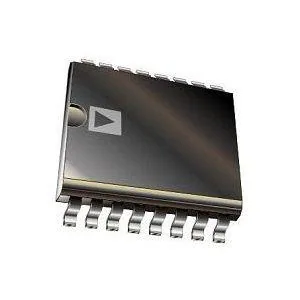

AD5328BRU Overzicht

De AD5328BRU is een 12-bits digitaal-naar-analoog-omzetter die acht onafhankelijke spanningsuitgangskanalen biedt binnen één enkel opbouwapparaat.Het zet digitale invoergegevens om in stabiele analoge niveaus die geschikt zijn voor systemen die een gecoördineerde meerkanaalsbesturing vereisen.Elke uitgang is intern gebufferd, wat directe verbinding met externe circuits ondersteunt zonder toegevoegde componenten.Het apparaat communiceert via een seriële interface, waardoor een eenvoudige integratie met digitale besturingslogica mogelijk is.Veel voorkomende toepassingen zijn onder meer signaalaanpassing, spanningsinstelling en meerkanaalsregeling in meet- en automatiseringsapparatuur.Op zoek naar AD5328BRU?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

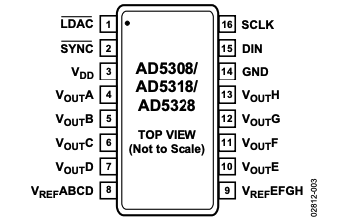

AD5328BRU Pinout-details

AD5328BRU Pinbeschrijving

Pinnummer	Pin-naam	Beschrijving
1	LDAC	Actieve lage regeling die invoerregistergegevens naar DAC-registers overdraagt
2	SYNC	Actieve low-frame-synchronisatie voor seriële gegevensoverdracht
3	VDD	Voedingsingang, 2,5 V tot 5,5 V
4	VOUTA	Gebufferde analoge uitgang van DAC A
5	VOUTB	Gebufferde analoge uitgang van DAC B
6	VOUTC	Gebufferde analoge uitgang van DAC C
7	VOUTD	Gebufferde analoge uitgang van DAC D
8	VREFABCD	Referentie-ingang voor DAC-kanalen A tot D
9	VREFEFGH	Referentie-ingang voor DAC-kanalen E tot H
10	VOUT	Gebufferde analoge uitgang van DAC E
11	VOUTF	Gebufferde analoge uitgang van DAC F
12	VOUTG	Gebufferde analoge uitgang van DAC G
13	VOUT	Gebufferde analoge uitgang van DAC H
14	GND	Aardreferentie voor apparaat
15	DIN	Seriële gegevensinvoer
16	SCLK	Seriële klokingang

AD5328BRU CAD-model

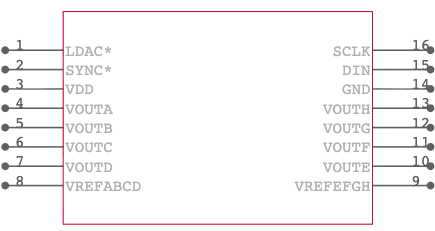

AD5328BRU-symbool

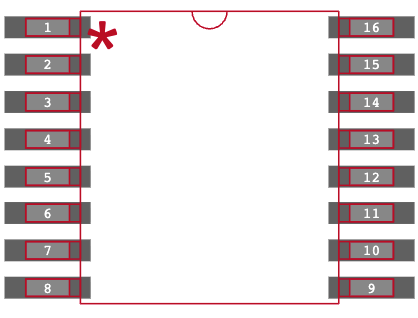

AD5328BRU Voetafdruk

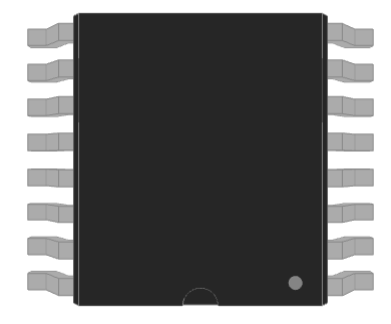

AD5328BRU 3D-model

Kenmerken van AD5328BRU

Hoge resolutie digitaal naar analoog conversie

Het apparaat biedt een resolutie van 12 bits en produceert 4096 verschillende uitvoerniveaus.Deze resolutie maakt een nauwkeurige aanpassing van de uitgangsspanningen mogelijk, ter ondersteuning van toepassingen die een soepele regeling en consistente signaalstappen over het volledige uitgangsbereik vereisen.

Acht onafhankelijke uitgangskanalen

Acht afzonderlijke DAC-kanalen zijn geïntegreerd in één apparaat.Elk kanaal werkt onafhankelijk, waardoor meerdere spanningsuitgangen tegelijkertijd kunnen worden aangestuurd zonder interactie, wat het ontwerp van het meerkanaals systeem vereenvoudigt.

Gebufferde spanningsuitgangsstructuur

Elke uitgang bevat een interne buffertrap.Door deze buffering kan de uitgang rechtstreeks externe circuits aansturen terwijl stabiele spanningsniveaus behouden blijven, waardoor de behoefte aan extra externe componenten wordt verminderd.

Snelle uitgangsreactie

De uitgangsspanning bereikt zijn uiteindelijke waarde in ongeveer 10 microseconden.Deze responstijd ondersteunt systemen die tijdige spanningsupdates vereisen zonder lange vertragingen tussen codewijzigingen.

Ondersteuning voor seriële digitale interfaces

Het apparaat maakt gebruik van een seriële interface die aansluit bij gangbare digitale besturingsprotocollen.Dit maakt hem geschikt voor aansluiting op een breed scala aan digitale besturingslogica met behulp van minimale signaallijnen.

Externe referentiespanningsregeling

Er is een externe referentie-ingang voorzien om het volledige uitvoerbereik te definiëren.Hierdoor kan het uitgangsbereik worden aangepast aan de specifieke systeemspanningsvereisten.

Breed voedingsspanningsbereik

Zowel de analoge als de digitale sectie werken met voedingsspanningen tussen 2,5 volt en 5,5 volt.Deze flexibiliteit ondersteunt het gebruik in laagspanningssystemen en omgevingen met gemengde voeding.

String-gebaseerde conversiearchitectuur

De interne, op strings gebaseerde conversiestructuur ondersteunt monotoon uitgangsgedrag en vermindert uitgangsverstoringen tijdens codeovergangen, waardoor soepele en voorspelbare spanningsveranderingen behouden blijven.

AD5328BRU Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	Analoge apparaten, Inc.
Spanning - voeding, digitaal	2,5 V ~ 5,5 V
Spanning - voeding, analoog	2,5 V ~ 5,5 V
Apparaatpakket van leverancier	16-TSSOP
Tijd regelen	10 µs
Referentietype	Extern
Pakket / doos	16-TSSOP (0,173", 4,40 mm breed)
Pakket	Buis
Uitvoertype	Spanning - gebufferd
Bedrijfstemperatuur	-40°C ~ 125°C
Aantal D/A-converters	8
Aantal bits	12
Montagetype	Opbouwmontage
INL/DNL (LSB)	±2, ±0,2
Differentiële uitgang	Nee
Gegevensinterface	SPI, DSP
Architectuur	String-DAC
Basisproductnummer	5328 n.Chr
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
ECCN	OOR99
HTSUS	8542.39.0001

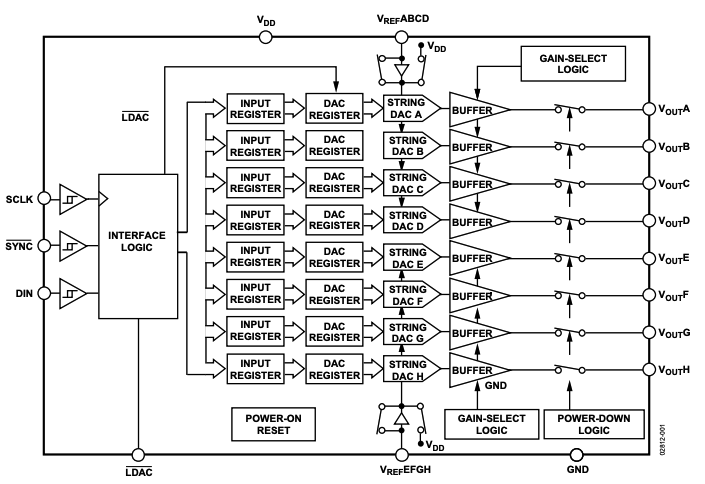

Functioneel blokdiagram van AD5328BRU

De interne structuur is georganiseerd rond acht identieke DAC-kanalen, gelabeld van A tot en met H, elk opgebouwd uit een ingangsregister, DAC-register, weerstandsreekskern en uitgangsbuffer om onafhankelijke analoge spanningen te genereren.Digitale besturing vindt plaats via een seriële interface die gebruikmaakt van DIN-, SCLK-, SYNC- en LDAC-signalen, die het laden van gegevens beheren en updates via alle kanalen registreren.Twee referentie-ingangen, VREFABCD en VREFEFGH, leveren programmeerbare volledige schaalniveaus voor afzonderlijke kanaalgroepen, terwijl de versterkingsselectielogica de uitgangsschaling definieert.De logica voor het opnieuw instellen bij inschakelen en uitschakelen beheert het opstartgedrag en het uitschakelen van kanalen, en de gebufferde uitgangen VOUTA tot en met VOUTH bieden spanningsuitgangen met lage impedantie, gerelateerd aan VDD en GND.

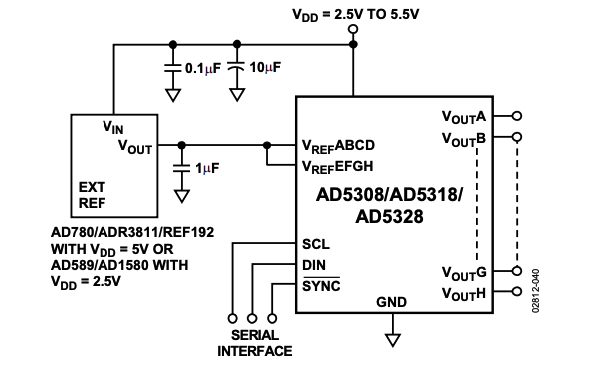

Typisch toepassingscircuit van AD5328BRU

De circuitconfiguratie stelt voor dat de AD5328BRU werkt met een externe spanningsreferentie en een enkele voeding variërend van 2,5 V tot 5,5 V. De referentiebron is verbonden met de VREFABCD- en VREFEFGH-pinnen en is ontkoppeld met een lokale condensator om een stabiele referentie-ingang voor alle DAC-kanalen te garanderen.De ontkoppeling van de voeding wordt geïmplementeerd met behulp van parallelle condensatoren van 0,1 µF en 10 µF die zijn aangesloten tussen VDD en aarde om ruis te verminderen.De seriële interface maakt gebruik van SCLK-, DIN- en SYNC-lijnen om digitale gegevens te laden, terwijl de gebufferde uitgangen VOUTA tot en met VOUTH onafhankelijke analoge spanningen leveren die zijn gerelateerd aan de externe bron.

Toepassingen van AD5328BRU

Industriële automatisering en procesbesturingssystemen

De AD5328BRU wordt gebruikt om stuurspanningen te genereren voor actuatoren, kleppen en regelcircuits in geautomatiseerde systemen.Dankzij de meerdere uitgangskanalen kunnen verschillende procesvariabelen worden aangepast vanaf één enkel apparaat, wat een gecoördineerde en herhaalbare controle in fabrieks- en fabrieksomgevingen ondersteunt.

Apparatuur voor gegevensverzameling met meerdere kanalen

In data-acquisitiesystemen biedt het apparaat programmeerbare referentie- en kalibratiespanningen over meerdere kanalen.Dit ondersteunt signaalconditioneringstaken waarbij consistente en instelbare analoge niveaus nodig zijn naast digitale meetcircuits.

Programmeerbare voedingen en biasgeneratie

Het apparaat is geschikt voor het instellen van uitgangsniveaus in programmeerbare voedingen en biascircuits.Dankzij het vermogen om stabiele spanningen over meerdere kanalen te produceren, kunnen verschillende voorspanningspunten onafhankelijk binnen hetzelfde systeem worden geregeld.

Audio- en signaalniveauregelsystemen

In audio- en algemene signaalbesturingstoepassingen past de AD5328BRU de versterkingsniveaus, offsets en referentiespanningen aan.Soepele uitgangsovergangen helpen gecontroleerde niveauveranderingen te behouden zonder abrupte stappen tijdens het aanpassen.

Op batterijen werkende en draagbare instrumenten

Draagbare instrumenten gebruiken het apparaat om referentiespanningen en instelbare uitgangsniveaus te beheren terwijl ze werken vanaf lage voedingsspanningen.De integratie ervan helpt de circuitgrootte te verkleinen, wat compacte en energiebewuste ontwerpen ondersteunt.

Communicatie- en testmeetsystemen

Het apparaat wordt toegepast in communicatie- en testopstellingen om programmeerbare spanningsniveaus te genereren voor afstemming, offsetregeling en signaalsimulatie.Dankzij meerdere uitgangen kunnen verschillende testpunten worden aangestuurd onder gecoördineerde digitale besturing.

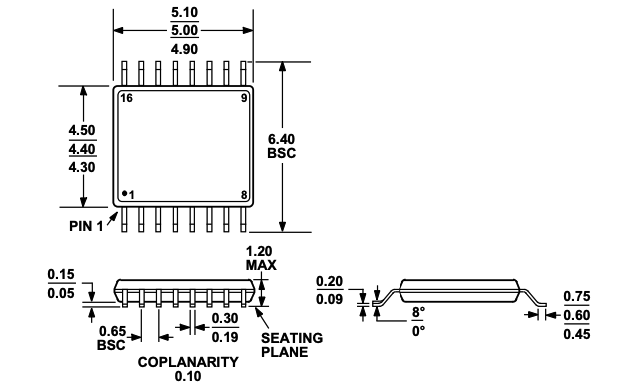

Overzichtsafmetingen van AD5328BRU

De mechanische tekening definieert de fysieke grootte en lay-out van het 16-draads opbouwpakket, waarbij een nominale lichaamsbreedte en -lengte van ongeveer 5,00 mm wordt weergegeven met toegestane toleranties.De pinnummering wordt aangegeven van pin 1 tot pin 16 om de juiste oriëntatie tijdens de montage te garanderen.De loodsteek is gespecificeerd op 0,65 mm met gecontroleerde coplanariteit om een ​​goed soldeercontact op het zittingvlak te garanderen.De maximale pakkethoogte is beperkt tot ongeveer 1,20 mm, en zijaanzichten geven de buighoeken en afstandsafmetingen aan die een betrouwbare montage op printplaten ondersteunen.

Voor- en nadelen van AD5328BRU

Voordelen

• Acht uitgangskanalen ondersteunen compacte ontwerpen met meerdere uitgangen

• Gebufferde uitgangen maken directe aansluiting op externe circuits mogelijk

• Groot voedingsspanningsbereik, geschikt voor laagspannings- en standaardsystemen

• Voorspelbaar uitgangsgedrag ondersteunt een stabiele spanningsregeling

• Geïntegreerd ontwerp vermindert het totale aantal onderdelen

Nadelen

• 12 bit resolutie beperkt een zeer fijne spanningsaanpassing

• De uitvoersnelheid is eerder gematigd dan snel

• Externe referentie-invoer voegt een extra ontwerpstap toe

• Seriële interface beperkt de updatesnelheid in sommige systemen

AD5328BRU Alternatieven

Onderdeelnummer	Fabrikant	Belangrijkste kenmerken	Gebruik case/notities
AD5328BRUZ-REEL7	Analoge apparaten Inc.	12-bits octale DAC met gebufferde spanningsuitgangen, SPI-compatibele interface, werking met laag stroomverbruik en ondersteuning voor externe referentie.Geleverd in tape en haspel voor automatische montage.	Ontworpen voor productie in grote volumes waarbij meerdere nauwkeurige analoge uitgangen nodig zijn in compacte, opbouwmontage-ontwerpen.
AD5328BRUZ	Analoge apparaten Inc.	Dezelfde 12-bits resolutie en acht gebufferde spanningsuitgangen, SPI/DSP-interfaceondersteuning en een breed voedingsspanningsbereik in buisverpakking.	Geschikt voor prototyping, testen of productie in kleine volumes waarbij handmatige bediening de voorkeur heeft.
AD5328BRUZ-REEL	Analoge apparaten Inc.	Identieke elektrische prestaties als de buizenversie, met achtkanaals 12-bit DAC-architectuur met gebufferde uitgangen en seriële besturing.	Ideaal voor geautomatiseerde PCB-assemblageprocessen in industriële, instrumentatie- en ingebedde besturingstoepassingen.

Over Analog Devices, Inc.

Analog Devices, Inc. is een wereldwijd technologiebedrijf dat bekend staat om de ontwikkeling van oplossingen voor analoge, gemengde signalen en digitale signaalverwerking.Het bedrijf bedient een breed scala aan markten, waaronder industriële systemen, communicatie, gezondheidszorg, automobielsector en instrumentatie.Het productportfolio omvat dataconverters, versterkers, apparaten voor energiebeheer, sensoren en signaalverwerkingscomponenten die nauwkeurige metingen en controle ondersteunen.Analog Devices legt sterke nadruk op lange productlevenscycli, prestaties op systeemniveau en consistentie tussen productfamilies, waardoor ontwerpers betrouwbare platforms kunnen bouwen die in de loop van de tijd kunnen worden onderhouden en geschaald.

Conclusie

De AD5328BRU biedt u een eenvoudige manier om meerdere spanningsuitgangen vanaf één compact apparaat te beheren.De 12-bits resolutie biedt soepele bediening, terwijl acht gebufferde kanalen extra circuits helpen verminderen.De seriële interface houdt de verbindingen minimaal en gemakkelijk te hanteren.Met flexibele leverings- en referentiemogelijkheden past hij comfortabel in vele systemen.U profiteert ook van voorspelbaar uitvoergedrag dat een stabiele werking ondersteunt.Over het geheel genomen is het een praktische keuze als u zuivere, meerkanaals analoge bediening wilt zonder extra complexiteit.
