Wat is een aanboutbare stroomonderbreker

U kunt vastgeschroefde stroomonderbrekers tegenkomen bij elektrische installaties met een hoger vermogen, vooral als een veilige verbinding belangrijk is.Deze onderbrekers hechten stevig aan het paneel en zijn gebouwd om grotere belastingen aan te kunnen in vergelijking met standaardtypen.Terwijl je onderzoekt hoe ze werken, zul je zien hoe ze circuits beschermen, welke onderdelen ze bevatten en waar ze vaak worden gebruikt.Met een duidelijk inzicht wordt het gemakkelijker om de juiste onderbreker te kiezen en te herkennen wanneer deze bij uw elektrische installatie past.

Catalogus

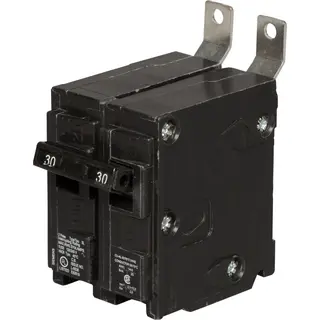

Figuur 1. Aangeschroefde stroomonderbreker

Wat is een aanboutbare stroomonderbreker

Een aanboutbare stroomonderbreker is een type stroomonderbreker die rechtstreeks wordt aangesloten op de verzamelrail in een elektrisch paneel met behulp van bouten of schroeven, waardoor een stevige en stabiele elektrische verbinding ontstaat.Het is ontworpen om de stroom van elektriciteit te stoppen wanneer de stroom onveilig wordt, zoals tijdens overbelasting of kortsluiting, waardoor de bedrading en aangesloten apparatuur tegen schade worden beschermd.

Dit type onderbreker wordt vaak gebruikt in circuits met hogere elektrische belastingen, waardoor het geschikt is voor systemen die stroom leveren aan grote apparaten of apparatuur die meer stroom nodig hebben dan standaardcircuits.

Bolt-On en andere soorten stroomonderbrekers

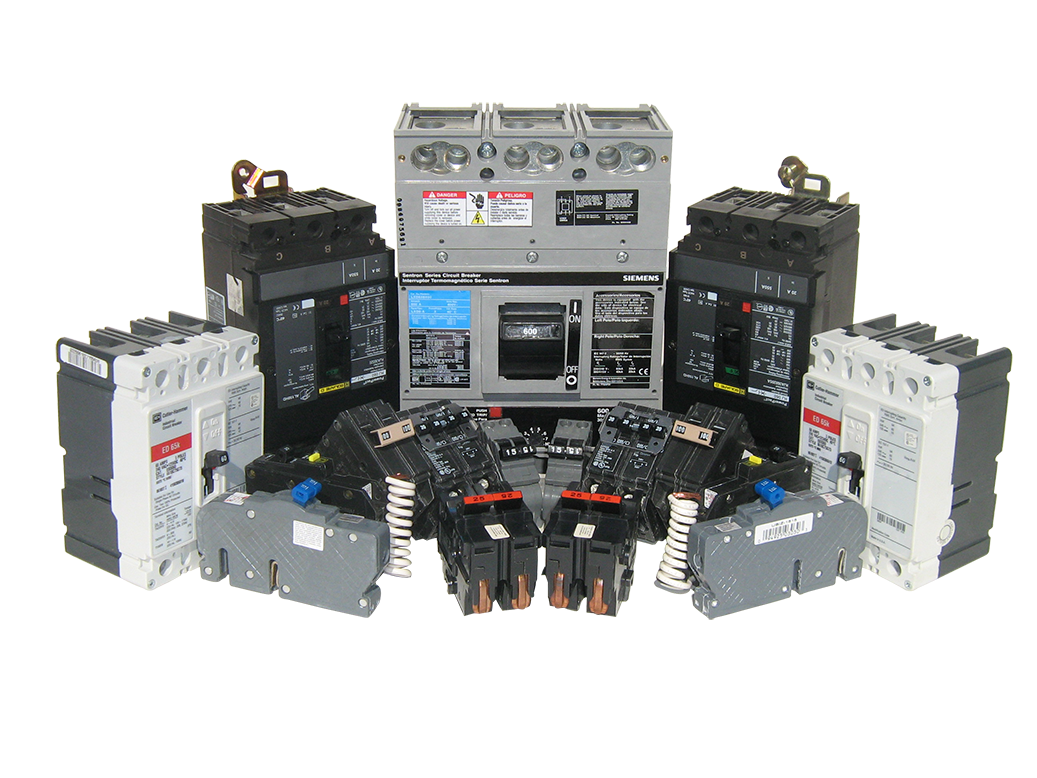

Figuur 2. Soorten stroomonderbrekers

Functie	Aangeschroefde breker	Plug-in-breker	Inschroefbreker
Verbindingsmethode	Vastgeschroefd of vastgeklemd aan de stroomrail	Klemmen op busbar	Schroefdraadverbinding
Typische stroomsterkte	30–400+ versterkers	15–30 ampère	15-30 ampère (verouderd)
Verbindingsbeveiliging	Hoog	Matig	Laag
Installatiecomplexiteit	Vereist professionele installatie	Kan met basisvaardigheden worden geïnstalleerd	Kan met basisvaardigheden worden geïnstalleerd
Codevereisten	Gebruikt voor hogere stroomcircuits	Standaard voor circuits met lagere stroomsterkte	Voldoet niet aan de moderne normen
Trillingsbestendigheid	Sterk	Matig	Zwak
Kosten	Hoger	Lager	Laagste

Onderdelen Aangeschroefde stroomonderbreker

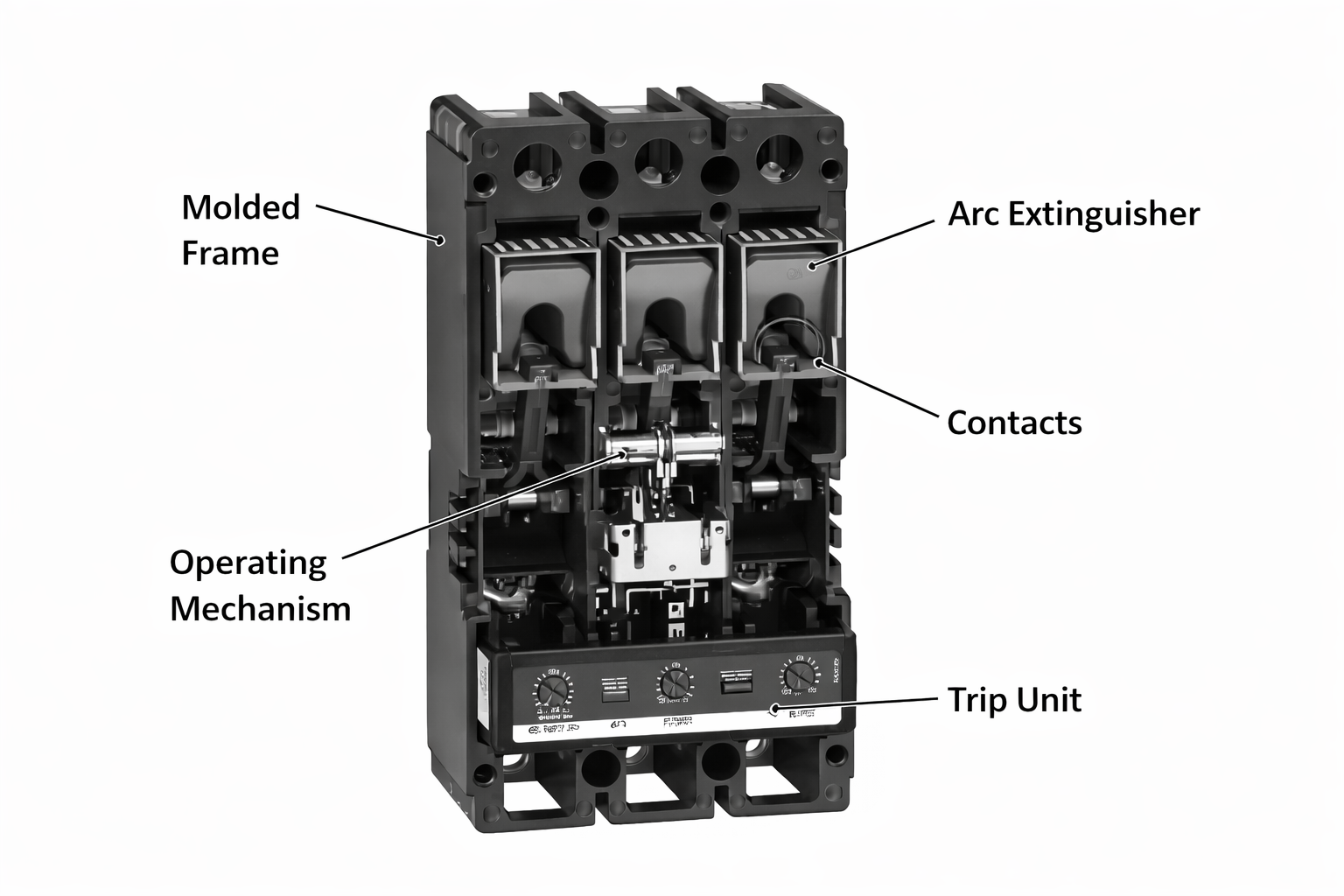

Figuur 3. Interne onderdelen van stroomonderbreker

Een vastgeschroefde stroomonderbreker bevat verschillende interne componenten die de structuur en werking ervan ondersteunen, elk ontworpen om de elektrische stroom, mechanische beweging en foutreactie binnen het apparaat af te handelen.

Het gegoten frame vormt de buitenste behuizing en zorgt voor isolatie en bescherming voor de interne onderdelen, terwijl de contacten dienen als geleidende elementen die de elektriciteitsstroom regelen door het circuit te openen of te sluiten.Het bedieningsmechanisme beheert de beweging van deze interne onderdelen, waardoor de onderbreker indien nodig tussen aan- en uit-status kan schakelen.

De uitschakeleenheid bewaakt de elektrische omstandigheden en reageert wanneer limieten worden overschreden, terwijl de boogblusser dichtbij de contacten wordt geplaatst om de boog te controleren die ontstaat wanneer ze scheiden, waardoor veilige interne omstandigheden tijdens bedrijf worden gehandhaafd.

Soorten aanboutbare stroomonderbrekers

Standaard vastgeschroefde brekers

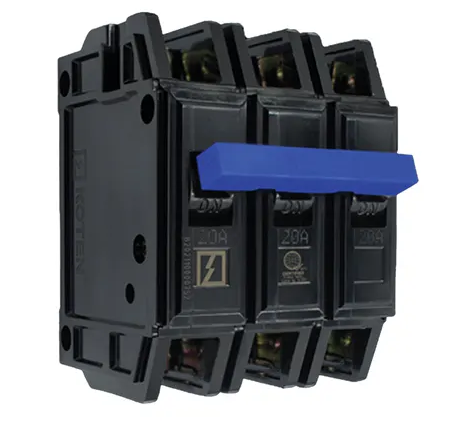

Afbeelding 4. Standaard aanboutbare breker

Standaard vastgeschroefde onderbrekers worden vaak gebruikt in wooncircuits met een matige stroomvraag.Deze apparaten hebben doorgaans een vermogen tussen 30 en 60 ampère, waardoor ze geschikt zijn voor het leveren van stroom aan grotere huishoudelijke apparatuur.Hun primaire rol is het bieden van overstroombeveiliging, waarbij de onderbreker het circuit onderbreekt wanneer de stroom de nominale limiet overschrijdt.In de praktijk worden deze onderbrekers toegepast in circuits die een stabiele en betrouwbare bescherming vereisen zonder extra foutdetectiefuncties.

Aanboutbare onderbrekers met hoge stroomsterkte

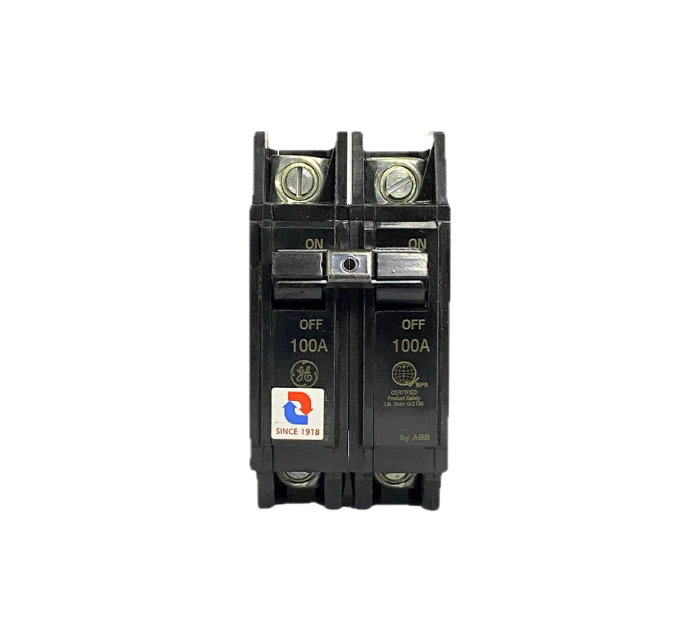

Afbeelding 5. Aanboutbare onderbreker met hoge stroomsterkte

Aanboutbare onderbrekers met een hoog ampèrage zijn bedoeld voor circuits met grote elektrische belastingen, vooral in commerciële en industriële systemen.Deze onderbrekers zijn ontworpen voor stroomsterktes variërend van 70 ampère tot enkele honderden ampère, afhankelijk van de toepassing.Ze worden geïnstalleerd in gespecialiseerde panelen die zijn gebouwd om een ​​hogere stroomverdeling te ondersteunen.Het gebruik ervan wordt noodzakelijk in systemen waar consistente prestaties onder zware belasting vereist zijn.

GFCI-aanboutbare brekers

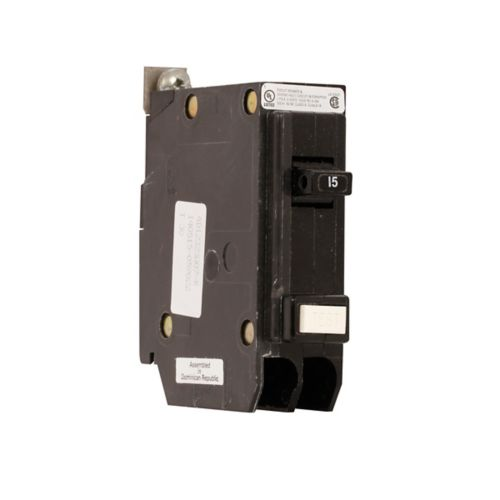

Afbeelding 6. Aanboutbare aardlekschakelaar

GFCI-aanboutbare onderbrekers bieden bescherming tegen aardfoutcondities, die optreden wanneer elektrische stroom buiten het beoogde pad stroomt.Deze stroomonderbrekers detecteren onevenwichtigheden tussen de uitgaande en de terugkerende stroom, waardoor ze snel kunnen reageren op onveilige omstandigheden.Ze worden doorgaans geïnstalleerd in omgevingen waar blootstelling aan vocht waarschijnlijk is, zoals buitenlocaties of gebieden in de buurt van waterbronnen, waar het risico op elektrische schokken groter is.

AFCI-aanboutbare brekers

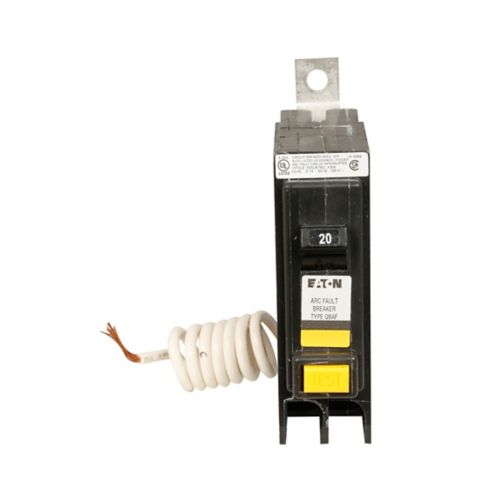

Afbeelding 7. AFCI-aanboutbare onderbreker

AFCI-aanboutbare onderbrekers zijn ontworpen om boogfouten te detecteren die het gevolg zijn van onbedoelde elektrische ontladingen veroorzaakt door beschadigde of losse geleiders.Deze fouten veroorzaken mogelijk geen hoge stroomniveaus, maar kunnen toch tot brandgevaar leiden.AFCI-onderbrekers bewaken het elektrische patroon binnen het circuit en reageren wanneer abnormale vonken worden gedetecteerd.Hun toepassing is gebruikelijk in bepaalde wooncircuits waar vermindering van het brandrisico een belangrijke veiligheidsvereiste is.

Hoe een aanboutbare stroomonderbreker werkt

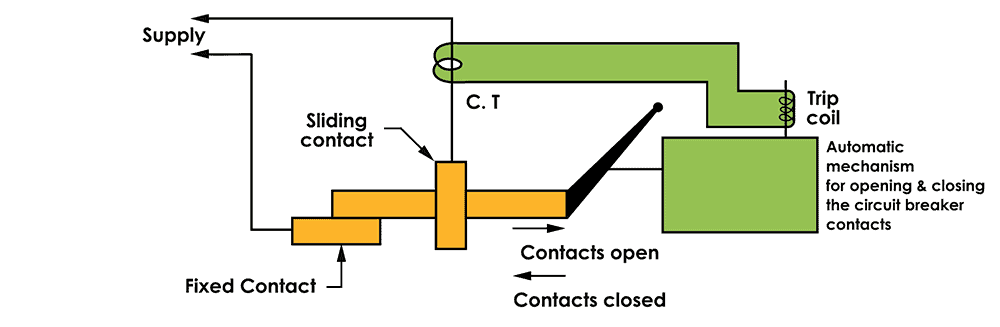

Figuur 8. Werkingsprincipe van de stroomonderbreker

Een vastgeschroefde stroomonderbreker zorgt ervoor dat tijdens normaal bedrijf elektrische stroom door de interne contacten kan stromen, waardoor een volledig pad wordt gevormd tussen de stroombron en de belasting, terwijl interne sensorelementen continu het stroomniveau controleren.

Wanneer de stroom een ​​veilige limiet overschrijdt, activeert de onderbreker een uitschakelactie die de contacten opent en de elektriciteitsstroom onderbreekt, waardoor wordt voorkomen dat overmatige stroom het circuit bereikt en het risico op schade wordt verminderd.

Deze reactie wordt gecontroleerd door twee mechanismen.Het thermische mechanisme reageert op aanhoudende overstroom door in de loop van de tijd warmte op te bouwen totdat de onderbreker wordt geactiveerd, terwijl het magnetische mechanisme vrijwel onmiddellijk reageert op plotselinge hoge foutstromen, zoals kortsluiting, door de contacten uit elkaar te duwen.

Nadat de contacten zijn geopend, blijft het circuit onderbroken totdat de onderbreker handmatig wordt gereset nadat de fouttoestand is opgeheven.

Voor- en nadelen van aanboutbare stroomonderbrekers

Voordelen	Beperkingen
Veilige mechanische verbinding met stroomrail	Hogere initiële kosten
Stabiele prestaties onder hoge stroom	Vereist professionele installatie
Sterke weerstand tegen trillingen	Beperkte compatibiliteit met bepaalde panelen
Verminderd risico op losse verbindingen	Langere installatietijd
Consistente elektrische contactdruk	Minder flexibel voor snelle vervanging
Geschikt voor toepassingen met hoge belasting	Vereist het juiste momentgereedschap
Verbeterde thermische stabiliteit	Niet ideaal voor frequente wijzigingen of upgrades
Lagere kans op contactslijtage na verloop van tijd	Zwaarder en stijver ontwerp
Betrouwbare werking in veeleisende omgevingen	Afhankelijk van paneelspecifiek ontwerp
Betere duurzaamheid op lange termijn	Hogere onderhoudsinspanning voor inspectie

Wanneer moet u een aanboutbare stroomonderbreker gebruiken?

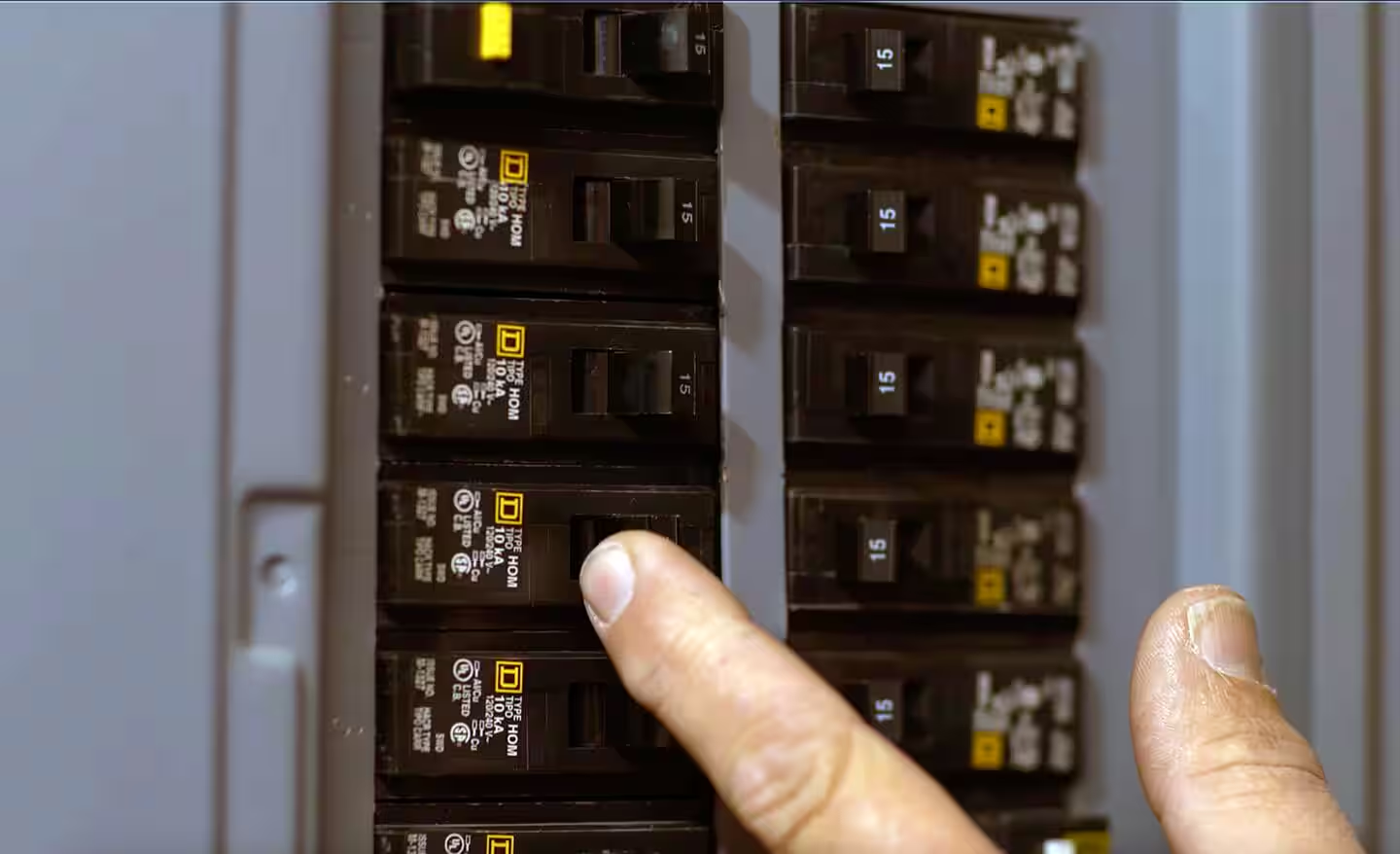

Afbeelding 9. Gebruik van het stroomonderbrekerpaneel

Een vastgeschroefde stroomonderbreker wordt gebruikt in situaties waarin een circuit hogere elektrische belastingen moet verwerken en een stabiele, veilige verbinding vereist, meestal in circuits met een hoger vermogen dan het standaardniveau voor huishoudens, waar een hogere stroomvraag betrouwbaardere prestaties vereist.

In woonomgevingen worden deze onderbrekers vaak toegepast op apparatuur die aanzienlijk stroom verbruikt, zoals elektrische drogers, airconditioningsystemen, elektrische fornuizen en waterverwarmers, die allemaal op speciale circuits werken en consistente prestaties vereisen onder langdurige belasting.

In commerciële en industriële omgevingen worden aanschroefbare onderbrekers gebruikt in systemen die stroom leveren aan machines, motoraangedreven apparatuur en distributiepanelen, waar de elektriciteitsvraag continu kan zijn of kan variëren tijdens bedrijf.

De keuze om een ​​aanboutbare onderbreker te gebruiken hangt af van de belastingsvereisten van het circuit en de behoefte aan een veilige verbinding, vooral wanneer standaard onderbrekers niet geschikt zijn voor het huidige niveau of de bedrijfsomstandigheden van het systeem.

Installatie- en veiligheidsrichtlijnen

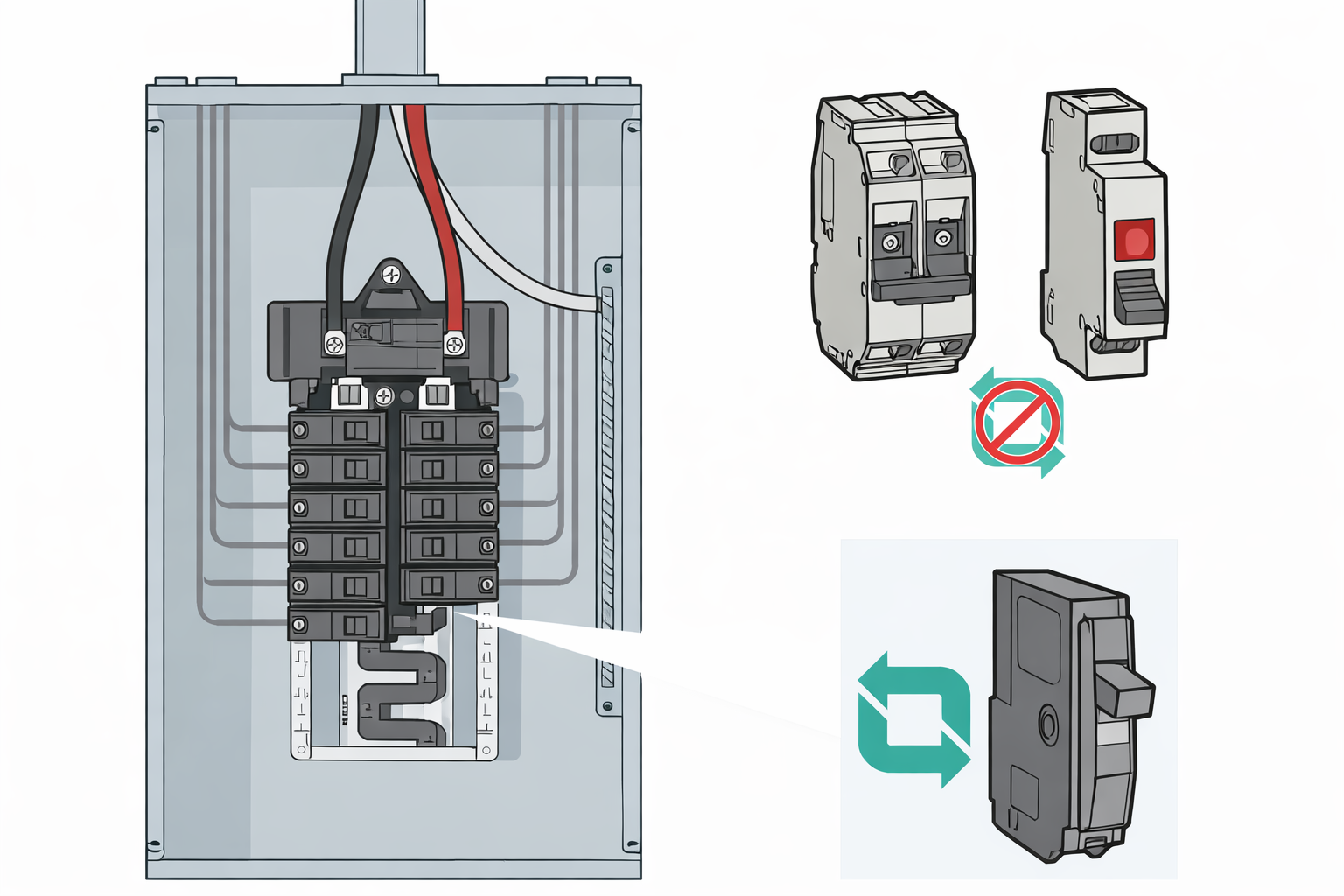

Figuur 10. Installatie van onderbreker in paneel

Een aanboutbare stroomonderbreker moet met zorg worden geïnstalleerd, zodat alle aansluitingen veilig zijn en correct zijn uitgelijnd binnen het elektrische paneel.

Het proces begint met het uitschakelen van de hoofdstroomvoorziening om het risico op een elektrische schok te elimineren.De stroomonderbreker wordt vervolgens op de aangewezen verzamelraillocatie geplaatst en vastgezet met het vereiste montagemateriaal.Elektrische aansluitingen moeten op het juiste niveau worden aangedraaid om stabiel contact te behouden en oververhitting te voorkomen.

Alle installatiewerkzaamheden moeten de vastgestelde elektrische normen en paneelspecificaties volgen.Dit soort werkzaamheden wordt doorgaans uitgevoerd door gekwalificeerde professionals om ervoor te zorgen dat de onderbreker correct en veilig wordt geïnstalleerd.

Veiligheidsoverwegingen zijn onder meer het verifiëren dat de stroom volledig is losgekoppeld voordat u componenten hanteert, het zorgen voor een goede uitlijning tijdens de installatie en het bevestigen dat alle verbindingen veilig zijn voordat de stroom wordt hersteld.Deze stappen helpen het risico op storingen, schade aan apparatuur en potentiële gevaren te verminderen.

Conclusie

Een vastgeschroefde stroomonderbreker biedt u een sterke en betrouwbare manier om circuits te beschermen die hogere elektrische belastingen aankunnen.Je kunt zien hoe hij stevig op het paneel aansluit, waardoor de verbinding in de loop van de tijd stabiel blijft.Naarmate u de typen en onderdelen doorneemt, wordt het gemakkelijker om te begrijpen hoe het reageert op fouten en de stroom controleert.Je krijgt ook een duidelijk beeld van waar hij het beste past, of het nu in thuissystemen of grotere opstellingen is.Met de juiste selectie en installatie helpt het risico's te verminderen en ervoor te zorgen dat elektrische systemen veilig blijven werken.
