HuisblogInzicht in de XC2S200-5FG256I FPGA-architectuur en -toepassingen
Op 2026/03/5 326

Inzicht in de XC2S200-5FG256I FPGA-architectuur en -toepassingen

Mogelijk bent u op zoek naar een programmeerbaar logisch apparaat waarmee u digitale hardware precies kunt vormgeven zoals uw systeem het nodig heeft.De XC2S200-5FG256I FPGA biedt u flexibele logische blokken, intern geheugen en vele invoer- en uitvoerverbindingen, zodat u aangepaste digitale functies in één apparaat kunt bouwen.De architectuur ondersteunt signaalroutering, timingcontrole en interface-afhandeling voor vele soorten elektronische apparatuur.Omdat programmeerbare routing en geheugenbronnen op de chip beschikbaar zijn, kunt u deze aanpassen aan verschillende besturingstaken, communicatiepaden en ingebedde systeemfuncties zonder de fysieke hardware te hoeven veranderen.

Catalogus

1. XC2S200-5FG256I Overzicht
2. XC2S200-5FG256I-banken
3. XC2S200-5FG256I CAD-model
4. Kenmerken van XC2S200-5FG256I
5. XC2S200-5FG256I Technische specificaties
6. Blokdiagram van XC2S200-5FG256I
7. Ingangs-/uitgangsblok (IOB) van XC2S200-5FG256I
8. Toepassingen van XC2S200-5FG256I
9. XC2S200-5FG256I Voordelen en nadelen
10. XC2S200-5FG256I-alternatieven
11. Over AMD Xilinx
12. Conclusie

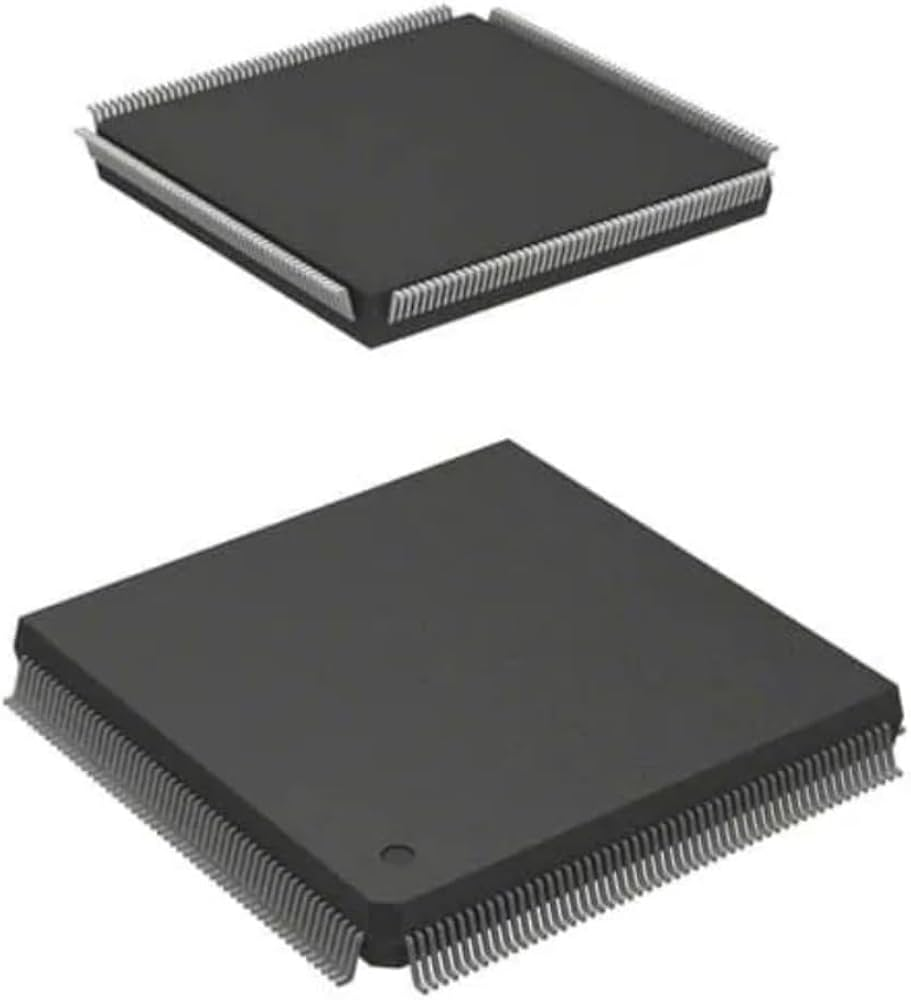

XC2S200-5FG256I

XC2S200-5FG256I Overzicht

De XC2S200-5FG256I is een programmeerbaar logisch apparaat gebouwd op de Spartan II FPGA-architectuur en ontworpen voor configureerbare digitale systemen.Het biedt ongeveer 200.000 logische poorten, gerangschikt via configureerbare logische blokken die kunnen worden geprogrammeerd om aangepaste digitale functies te implementeren.Geïntegreerd blok-RAM ondersteunt tijdelijke gegevensopslag, terwijl een groot aantal invoer- en uitvoerpinnen flexibele communicatie met externe componenten mogelijk maken.Het apparaat werkt vanuit een laagspanningskernvoeding en ondersteunt industriële temperatuuromstandigheden.De architectuur ondersteunt hardwareprototyping, interfacecontrole en digitale verwerkingstaken in ingebedde elektronische apparatuur.

Op zoek naar XC2S200-5FG256I?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

XC2S200-5FG256I b

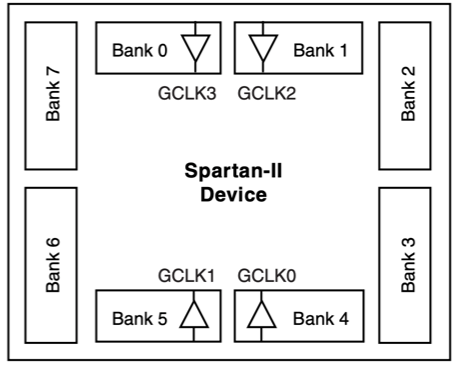

XC2S200-5FG256I Pinout Details

De I/O-structuur verdeelt de omtrek van het apparaat in acht banken die langs alle vier de zijden van het FPGA-pakket zijn geplaatst.Elke bank groepeert een set invoer- en uitvoerpinnen die dezelfde VCCO-voeding delen, waardoor een consistent spanningsniveau kan worden toegepast op alle pinnen binnen dat gebied.Globale klokingangen met de aanduiding GCLKO tot en met GCLK3 zijn in de buurt van de onderste en bovenste secties van de lay-out geplaatst om kloksignalen gelijkmatig over de interne logische array te verdelen.Deze opstelling maakt het mogelijk dat meerdere signaleringsstandaarden gelijktijdig werken door verschillende spanningsniveaus toe te wijzen aan afzonderlijke banken, terwijl de georganiseerde routering tussen externe pinnen en de interne programmeerbare logica behouden blijft.

XC2S200-5FG256I CAD-model

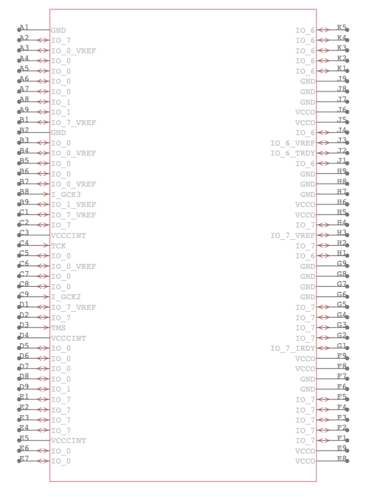

XC2S200-5FG256I-symbool

XC2S200-5FG256I Symbol

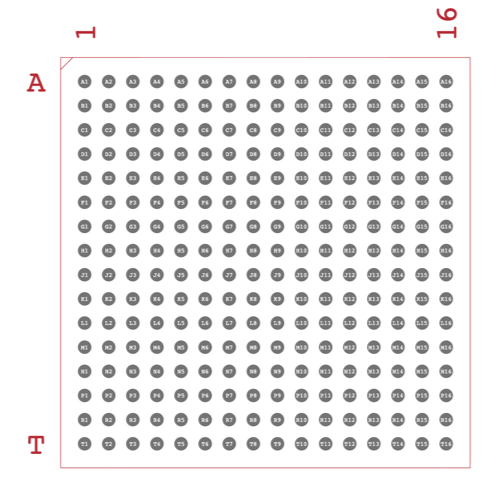

XC2S200-5FG256I Voetafdruk

XC2S200-5FG256I Footprint

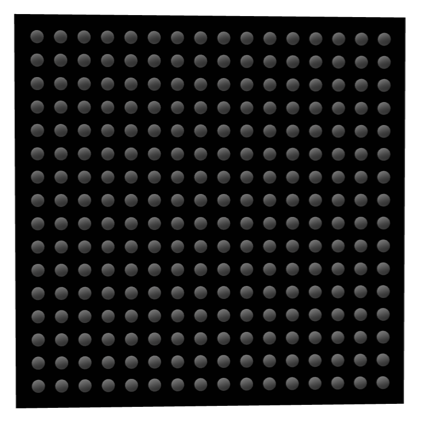

XC2S200-5FG256I 3D-model

 XC2S200-5FG256I 3D Model

Kenmerken van XC2S200-5FG256I

Programmeerbare FPGA-logische architectuur

Het apparaat maakt gebruik van een configureerbare logische structuur waarmee digitale circuits kunnen worden gedefinieerd via programmeerbare logische blokken en routeringspaden.Dankzij deze structuur kunnen ontwerpers aangepast hardwaregedrag implementeren zonder het fysieke apparaat te wijzigen, wat flexibele digitale systeemontwikkeling en hardwareprototyping ondersteunt.

Geïntegreerde blokgeheugenbronnen

Intern blok-RAM biedt speciale geheugenopslag binnen de programmeerbare structuur.Deze geheugenblokken ondersteunen gegevensbuffering, opzoektabellen en tijdelijke opslagbewerkingen, waardoor de behoefte aan externe geheugencomponenten in veel digitale verwerkingstoepassingen wordt verminderd.

Configureerbare invoer- en uitvoerinterface

Tot 176 gebruikersinvoer- en uitvoerpinnen bieden flexibele connectiviteit met externe apparaten.Elke pin kan worden geconfigureerd voor verschillende invoer-, uitvoer- of bidirectionele functies, waardoor het apparaat kan communiceren met sensoren, communicatie-interfaces en besturingssystemen.

Programmeerbaar routeringsnetwerk

Een programmeerbaar verbindingsnetwerk verbindt logische blokken, geheugenelementen en invoer-uitvoerinterfaces.Signalen kunnen via configureerbare paden worden gerouteerd, waardoor een aangepaste signaalstroom tussen interne bronnen mogelijk wordt, terwijl voorspelbaar digitaal gedrag behouden blijft.

Klokbeheer met behulp van Delay Locked Loops

Geïntegreerde delay-locked loop-circuits ondersteunen klokdistributie en timing-uitlijning in het apparaat.Deze circuits helpen bij het handhaven van stabiele timingrelaties tussen interne logische secties en externe klokbronnen.

Bedrijfsvermogen op industriële temperatuur

Het apparaat ondersteunt werking over een groter temperatuurbereik, geschikt voor industriële omgevingen.Dit maakt stabiele prestaties mogelijk in systemen die worden blootgesteld aan wisselende omgevingsomstandigheden, zoals fabrieksapparatuur of buiteninstallaties.

Compact opbouwmontage BGA-pakket

Het apparaat is verpakt in een 256-ball grid-array-formaat dat een groot aantal verbindingen mogelijk maakt in een compact formaat.Deze verpakkingsstijl ondersteunt dichte printplaatlay-outs terwijl de elektrische betrouwbaarheid voor apparaten met een hoog pinaantal behouden blijft.

XC2S200-5FG256I Technische specificaties

Productkenmerk Kenmerkwaarde
Fabrikant AMD Xilinx
Spanning - voeding 2,375 V ~ 2,625 V
Totaal RAM-bits 57344
Apparaatpakket van leverancier 256-FBGA (17x17)
Serie Spartan®-II
Pakket / doos 256-BGA
Pakket Dienblad
Bedrijfstemperatuur -40°C ~ 100°C (TJ)
Aantal logische elementen/cellen 5292
Aantal LAB’s/CLB’s 1176
Aantal I/O 176
Aantal poorten 200000
Montagetype Opbouwmontage
Basisproductnummer XC2S200
RoHs-status RoHS niet-conform
Vochtgevoeligheidsniveau (MSL) 3 (168 uur)
REACH-status BEREIK Onaangetast
ECCN OOR99
HTSUS 8542.39.0001

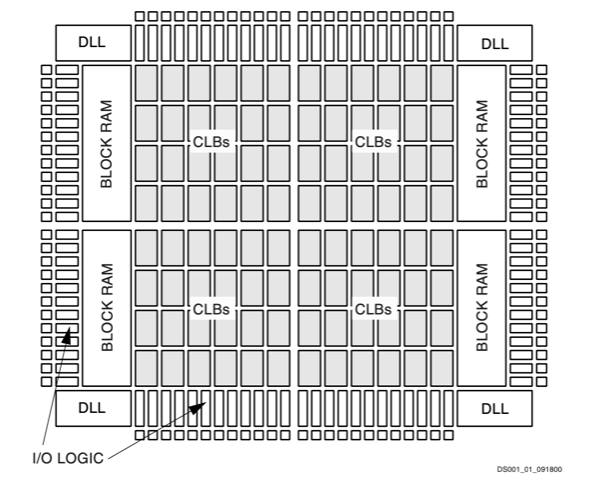

Blokdiagram van XC2S200-5FG256I

Block Diagram of XC2S200-5FG256I

Een centraal raster van configureerbare logische blokken vormt het programmeerbare logische weefsel waar digitale functies worden geïmplementeerd met behulp van opzoektabellen en flip-flops.Verticale kolommen met het label blok-RAM bieden ingebedde geheugenbronnen die naast de logische array zijn geplaatst voor gegevensopslag en bufferbewerkingen.Logische invoer- en uitvoerblokken bekleden de buitenranden van het apparaat en verbinden het interne routeringsnetwerk met externe pinnen.Delay-locked loop-eenheden op de hoeken ondersteunen klokuitlijning en timingcontrole over de interne logische structuur.Verbindingspaden tussen de CLB-array, geheugenkolommen, klokeenheden en I O-blokken creëren het programmeerbare routeringsnetwerk dat flexibele signaalverbindingen door het hele apparaat mogelijk maakt.

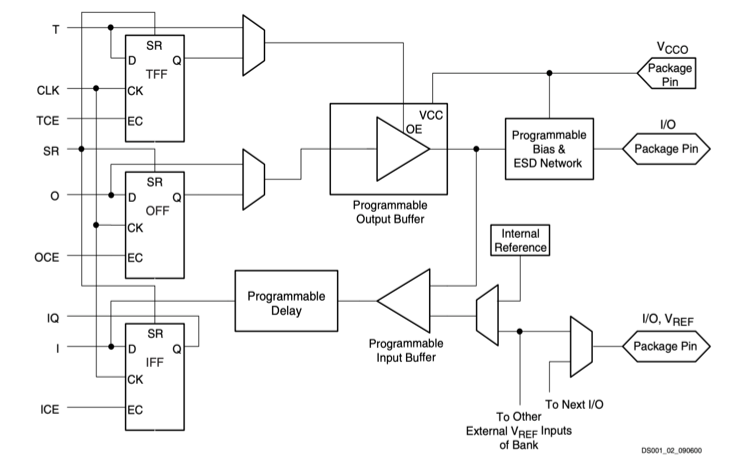

Ingangs-/uitgangsblok (IOB) van XC2S200-5FG256I

 Input/Output Block (IOB) of XC2S200-5FG256I

De interne I/O-blokstructuur verbindt externe pakketpinnen met de programmeerbare logische structuur via configureerbare invoer- en uitvoerpaden.Uitgangsgegevens gaan door een flip-flop met het label OFF met klok- en activeringsbesturing, gevolgd door een programmeerbare uitgangsbuffer die de externe pin aanstuurt terwijl hij werkt vanuit de VCCO-voeding die is gekoppeld aan de IO-bank.Ingangssignalen van de pakketpin komen binnen via een programmeerbare ingangsbuffer en een optionele programmeerbare vertragingsfase voordat ze een ingangsflipflop bereiken met de naam IFF die het signaal synchroniseert met de interne klok.Bijkomende besturingselementen zijn onder meer driestatusbesturing via het TFF-register, klokinschakelsignalen en set-reset-ingangen die de signaaltiming en statuscontrole beheren.Een programmeerbaar bias- en ESD-beschermingsnetwerk beschermt de pininterface, terwijl een interne referentie- en VREF-verbindingen spanningsreferentie-IO-standaarden ondersteunen die door de hele bank worden gedeeld.

Toepassingen van XC2S200-5FG256I

Digitale signaalrouteringssystemen

Dankzij programmeerbare logische bronnen kan het apparaat de digitale signaalroutering en -verwerking in communicatieapparatuur beheren.De configureerbare logische blokken kunnen aangepaste logische paden implementeren die de gegevensoverdracht tussen systeemcomponenten afhandelen terwijl een stabiel timinggedrag behouden blijft.

Besturingseenheden voor industriële automatisering

Industriële besturingssystemen vereisen vaak flexibele digitale logica die zich kan aanpassen aan verschillende machineprocessen.Het apparaat kan besturingssignalen, sensoringangen en actuatoruitgangen beheren, wat een betrouwbare werking in geautomatiseerde productieomgevingen ondersteunt.

Ingebouwde hardwareprototypingplatforms

Ontwikkelingsplatforms maken vaak gebruik van programmeerbare logische apparaten om digitale ontwerpen te testen voordat de definitieve hardwareproductie plaatsvindt.Met het apparaat kunnen ontwerpers tijdens de ontwikkeling logische structuren implementeren en wijzigen, waardoor digitale besturingsfuncties efficiënt kunnen worden getest.

Communicatie-interface-overbrugging

Systemen die meerdere communicatieprotocollen met elkaar verbinden, kunnen het apparaat gebruiken om digitale signalen tussen interfaces te vertalen of te routeren.De programmeerbare logica maakt aangepaste datapaden mogelijk die processors, geheugenapparaten en communicatiecontrollers met elkaar verbinden.

Elektronische subsystemen voor auto's

Elektronische regeleenheden in voertuigen vereisen programmeerbare logica voor signaalbeheer en systeemcoördinatie.Het apparaat kan digitale besturingstaken, communicatie-interfaces en timingfuncties binnen de auto-elektronica verwerken.

Consumentenelektronica-besturingslogica

Digitale consumentenapparaten vereisen vaak compacte programmeerbare logica om systeemfuncties te beheren.Het apparaat kan gebruikersinterfacesignalen, timingcontrole en interne communicatie tussen componenten in elektronische producten coördineren.

XC2S200-5FG256I Voordelen en nadelen

Voordelen

• Dankzij de programmeerbare logische structuur kunnen digitale circuits na installatie opnieuw worden geconfigureerd

• Geïntegreerd blokgeheugen ondersteunt bij sommige ontwerpen gegevensopslag zonder extern geheugen

• Groot aantal invoer- en uitvoerpinnen ondersteunt flexibele systeemconnectiviteit

• Stabiele werking onder industriële temperatuuromstandigheden

• Compact BGA-pakket ondersteunt compacte printplaatlay-outs

• Interne klokuitlijningscircuits zorgen voor een consistent timinggedrag

Nadelen

• De logische capaciteit is lager dan die van recentere programmeerbare apparaten

• De geheugengrootte op de chip is beperkt in vergelijking met moderne programmeerbare logicafamilies

• Het stroomverbruik kan hoger zijn dan bij nieuwere laagspanningsarchitecturen

• Bevat geen geavanceerde geïntegreerde signaalverwerkingsbronnen

• Vereist extern configuratiegeheugen voor apparaatprogrammering

XC2S200-5FG256I alternatieven

Onderdeelnummer Fabrikant Belangrijkste kenmerken Gebruik case/notities
XC2S200-5FGG256I AMD Spartan-II FPGA met configureerbare logische blokken, gedistribueerd RAM en programmeerbare routeringsbronnen.Het werkt rond een kernvoeding van 2,5 V en biedt duizenden logische cellen voor het implementeren van op maat gemaakte digitale circuits. Gebruikt in embedded processing, industriële besturing en communicatiehardware waar programmeerbare logica en betrouwbare werking in industriële temperatuurbereiken vereist zijn.
XC2S200-5FGG256C AMD FPGA-apparaat uit de Spartan-II-familie dat programmeerbare logische elementen, interne geheugenblokken en configureerbare I/O-verbindingen integreert voor flexibel digitaal ontwerp. Geschikt voor consumentenelektronica, communicatiemodules en prototypingplatforms waar een gematigde logische dichtheid en flexibele hardwareconfiguratie vereist zijn.
XC2S200-5FG256C AMD Programmeerbaar FPGA-apparaat met configureerbare logische cellen, interne geheugenbronnen en meerdere door de gebruiker configureerbare I/O-pinnen om complexe digitale circuits op één chip te implementeren. Toegepast in data-acquisitiesystemen, signaalverwerkingsplatforms en ingebedde ontwerpen waarvoor programmeerbare digitale hardware nodig is.
XC2S200-5FGG456I AMD Spartan-II FPGA met hoog pinaantal en biedt programmeerbare logische blokken, ingebed geheugen en een groot aantal I/O-verbindingen voor complexe digitale systemen. Gebruikt in industriële automatisering, geavanceerde communicatieapparatuur en ingebedde systemen met hoge I/O die flexibele programmeerbare logica en uitgebreide temperatuurondersteuning vereisen.

Over AMD Xilinx

AMD Xilinx is een halfgeleidertechnologiebedrijf dat bekend staat om de ontwikkeling van programmeerbare logische apparaten en adaptieve computerplatforms.Het bedrijf ontstond als Xilinx en werd later onderdeel van Advanced Micro Devices.Het werk richt zich op in het veld programmeerbare gate-arrays, adaptieve systemen op chip-apparaten en programmeerbare versnellingsplatforms die worden gebruikt in computers, communicatie, auto-elektronica en industriële systemen.Het bedrijf ontwikkelt al tientallen jaren programmeerbare logische architecturen en ondersteunt het ontwerp van digitale hardware via configureerbare apparaten waarmee circuits na productie kunnen worden gedefinieerd.De producten worden veel gebruikt in embedded systemen, netwerkinfrastructuur, signaalverwerkingsapparatuur en elektronische controlesystemen.

Conclusie

De XC2S200-5FG256I FPGA biedt u een flexibele manier om digitale logica rechtstreeks in hardware te bouwen.U kunt de logische blokken, geheugenbronnen en invoer- en uitvoerverbindingen configureren om verschillende systeemtaken te ondersteunen.De interne structuur maakt signaalroutering, timingcontrole en gegevensopslag mogelijk binnen één programmeerbaar apparaat.Met zijn configureerbare architectuur kan het apparaat ingebouwde elektronica, communicatie-interfaces en besturingssystemen ondersteunen.Als u de lay-out, functies en toepassingen ervan begrijpt, kunt u zien hoe programmeerbare logische apparaten moderne digitale apparatuur ondersteunen.Dit maakt het voor u gemakkelijker om te beoordelen of de XC2S200-5FG256I past bij de behoeften van uw elektronische ontwerp.

Gegevensblad PDF

XC2S200-5FG256I Gegevensblad:

XC2S200-5FG256I.pdf

Over ons

ALLELCO LIMITED

Allelco is een internationaal beroemde one-stop Distributeur van inkoopdiensten van hybride elektronische componenten, toegewijd aan het bieden van uitgebreide inkoop- en supply chain -diensten voor componenten voor de wereldwijde elektronische productie- en distributie -industrie, waaronder wereldwijde top 500 OEM -fabrieken en onafhankelijke makelaars.
Lees verder

Quick Inviry

Stuur een aanvraag, we zullen onmiddellijk reageren.

Aantal stuks

Veel Gestelde Vragen [FAQ]

1. Welk type apparaat is XC2S200-5FG256I

XC2S200-5FG256I is een in het veld programmeerbare poortarray.Het is een programmeerbaar logisch apparaat waarmee digitale circuits kunnen worden geconfigureerd door middel van software in plaats van een vast hardware-ontwerp.

2. Hoeveel invoer- en uitvoerpinnen biedt de XC2S200-5FG256I?

Het XC2S200-5FG256I-apparaat ondersteunt maximaal 176 door de gebruiker configureerbare ingangssignalen en uitgangspinnen, waardoor verbinding kan worden gemaakt met veel externe componenten en communicatie-interfaces.

3. Wat is het doel van blok-RAM in de XC2S200 FPGA

Block RAM biedt intern geheugen dat wordt gebruikt voor tijdelijke gegevensopslag, bufferen, opzoektabellen en andere gegevensverwerkingstaken binnen de programmeerbaar logisch systeem.

4. Waar wordt de XC2S200-5FG256I vaak gebruikt

Dit apparaat wordt vaak gebruikt in embedded elektronica, communicatie systemen, industriële automatiseringsapparatuur en digitale besturingssystemen waarvoor programmeerbare hardwarelogica nodig is.

5. Welk pakkettype gebruikt de XC2S200-5FG256I?

De XC2S200-5FG256I is verpakt in een array-indeling met 256 kogels, waardoor een groot aantal verbindingen op een compact oppervlak mogelijk is geschikt voor dichte printplaatlay-outs.
