ADM560JRS Interfacechipgids, functies en toepassingen

Werken met seriële communicatie betekent vaak het aansluiten van logische circuits op apparaten die RS232-signalen gebruiken.ADM560JRS helpt u bij het afhandelen van die verbinding met vier zenders en vijf ontvangers ingebouwd in één compacte chip.U kunt het gebruiken om signalen op logisch niveau te vertalen naar RS232-spanningsniveaus en tegelijkertijd gegevens van seriële lijnen te ontvangen.Het apparaat werkt op een enkele laagspanningsvoeding en gebruikt een laadpomp om de benodigde interfacespanningen te creëren.Met ondersteuning voor verschillende communicatiekanalen past het goed in besturingssystemen, computerinterfaces en ingebedde apparaten die seriële gegevens uitwisselen.

Catalogus

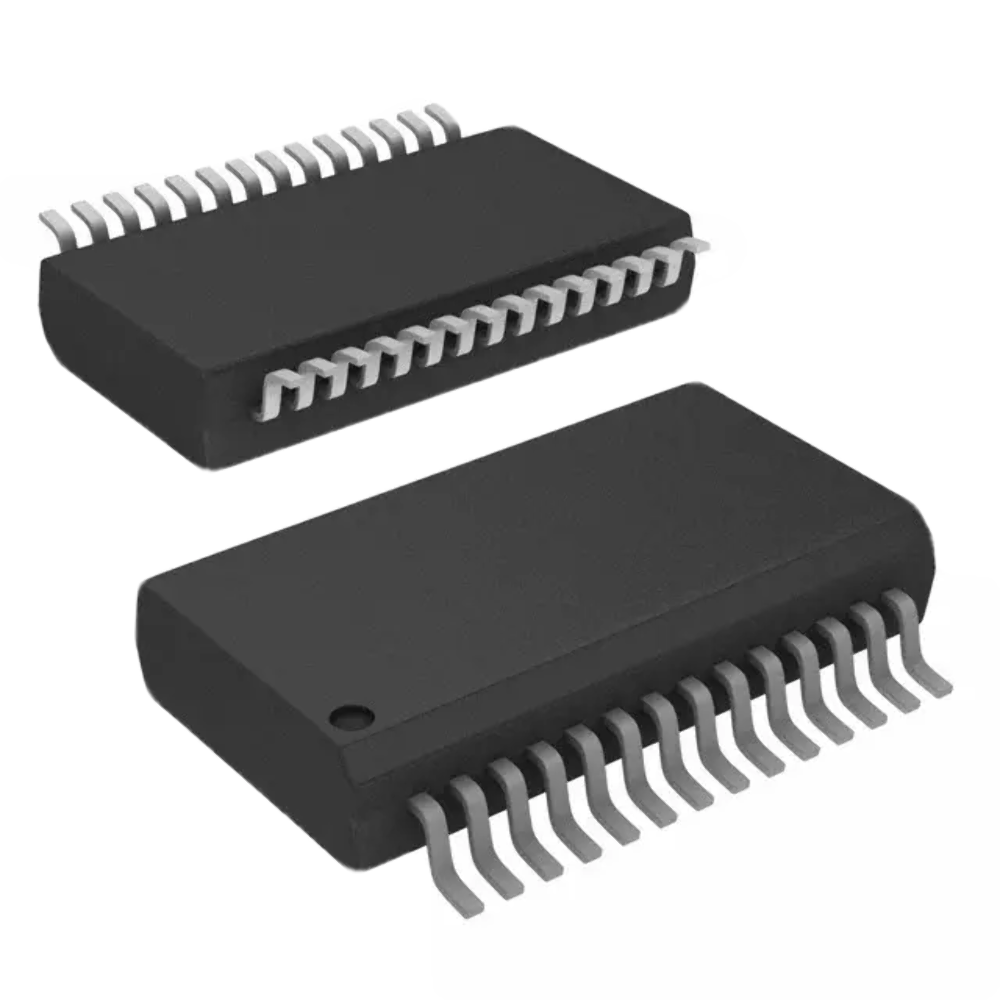

ADM560JRS Overzicht

ADM560JRS is een RS 232-transceiver met laag vermogen, ontworpen voor systemen die seriële gegevens uitwisselen tussen logische circuits en standaard RS 232-communicatielijnen.Het apparaat integreert vier zenders en vijf ontvangers, waardoor meerdere signaalpaden binnen één compact pakket mogelijk zijn.Het werkt vanuit een enkele voeding van 3 V tot 3,6 V en genereert de vereiste positieve en negatieve interfacespanningen met behulp van een interne laadpomp met externe condensatoren.Gegevensoverdrachtsnelheden bereiken 116 kbps en ondersteunen typische seriële communicatietaken.Het apparaat is verpakt in een 28-pins SSOP-formaat, geschikt voor op het oppervlak gemonteerde printplaten.Op zoek naar ADM560JRS?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

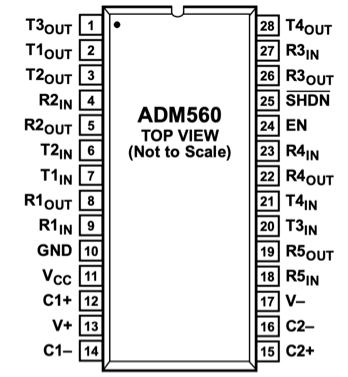

ADM560JRS Pinout-details

ADM560JRS Pinbeschrijving

Pinnummer	Pin-naam	Beschrijving
1	T3UIT	RS-232-zenderuitgangskanaal 3 dat de externe seriële lijn aanstuurt met behulp van RS-232-spanningsniveaus.
2	T1UIT	RS-232-zenderuitgangskanaal 1 levert geconverteerde logische signalen voor seriële communicatielijnen.
3	T2UIT	RS-232-zenderuitgangskanaal 2 dat RS-232-compatibele spanningssignalen uitvoert.
4	R2IN	RS-232-ontvangeringangskanaal 2 dat inkomende RS-232-signalen van externe apparaten accepteert.
5	R2UIT	Logische CMOS/TTL-uitgang die overeenkomt met ontvangerkanaal 2 na RS-232-niveauconversie.
6	T2IN	Logische niveau-ingang voor zenderkanaal 2 die intern wordt omgezet naar RS-232-uitgangsniveaus.
7	T1IN	Logische niveau-ingang voor zenderkanaal 1 gebruikt om de RS-232-eindtrap aan te sturen.
8	R1UIT	Uitvoer op logisch niveau van ontvangerkanaal 1 dat het geconverteerde RS-232-ingangssignaal vertegenwoordigt.
9	R1IN	Ingangskanaal 1 van de RS-232-ontvanger aangesloten op een externe seriële interfacelijn.
10	GND	Aardreferentie voor het apparaat en interne circuits.
11	VCC	Ingang voor de hoofdvoeding, doorgaans werkzaam tussen ongeveer 3,0 V en 3,6 V.
12	C1+	Positieve aansluiting van de eerste ladingspompcondensator die wordt gebruikt in de spanningsverdubbelaartrap.
13	V+	Positief gegenereerde uitgangsspanning van de interne laadpomp die wordt gebruikt door RS-232-stuurprogramma's.
14	C1−	Negatieve aansluiting van de eerste ladingspompcondensator die wordt gebruikt in het spanningsverdubbelaarcircuit.
15	C2+	Positieve aansluiting van de tweede ladingspompcondensator die wordt gebruikt voor de spanningsinvertertrap.
16	C2−	Negatieve aansluiting van de tweede ladingspompcondensator die wordt gebruikt om de negatieve RS-232-spanning te genereren.
17	V−	Negatieve spanningsuitgang van de interne laadpomp die wordt gebruikt voor RS-232-signalering.
18	R5IN	RS-232 ontvanger ingangskanaal 5 voor inkomende seriële datasignalen.
19	R5UIT	Logische CMOS/TTL-uitgang die overeenkomt met ontvangerkanaal 5 na signaalconversie.
20	T3IN	Logische niveau-ingang voor zenderkanaal 3 gebruikt om RS-232-uitgangssignalen te produceren.
21	T4IN	Logische niveau-ingang voor zenderkanaal 4 dat de interne RS-232-drivertrap voedt.
22	R4UIT	Uitvoer op logisch niveau van ontvangerkanaal 4 dat het geconverteerde RS-232-ingangssignaal vertegenwoordigt.
23	R4IN	RS-232-ontvangeringangskanaal 4 aangesloten op een externe communicatielijn.
24	NL	Schakel de stuuringang in die wordt gebruikt om de interne circuits van het apparaat te activeren of te deactiveren.
25	SHDN	Uitschakelcontrole-ingang die het apparaat in een uitschakelmodus met laag stroomverbruik plaatst.
26	R3UIT	Uitvoer op logisch niveau vanaf ontvangerkanaal 3 dat overeenkomt met het ontvangen RS-232-signaal.
27	R3IN	RS-232-ontvangeringangskanaal 3 voor het ontvangen van seriële interfacesignalen.
28	T4OUT	RS-232-zenderuitgangskanaal 4 levert geconverteerde seriële uitgangssignalen.

ADM560JRS CAD-model

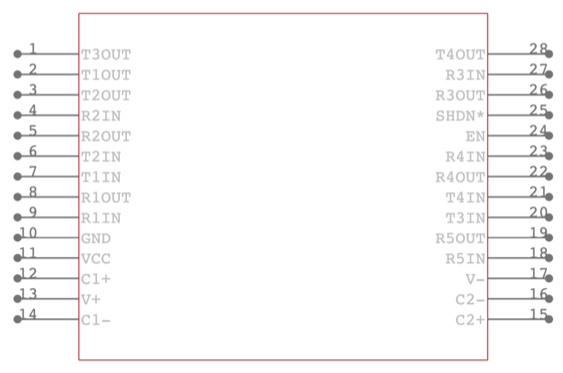

ADM560JRS-symbool

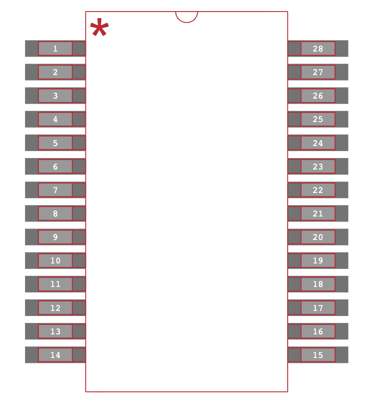

ADM560JRS Voetafdruk

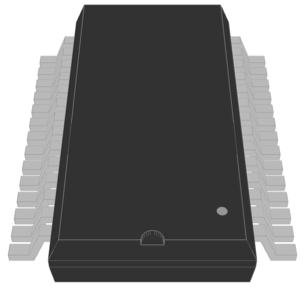

ADM560JRS 3D-model

Kenmerken van ADM560JRS

Geïntegreerde RS232-transceiverstructuur

De ADM560JRS combineert vier zenders en vijf ontvangers in één compact apparaat.Deze opstelling ondersteunt full-duplex seriële communicatie terwijl het aantal afzonderlijke interfacecomponenten dat op een printplaat nodig is, wordt verminderd.

Enkelvoudige laagspanningsvoeding

Het apparaat werkt op een enkele voeding tussen 3 V en 3,6 V. Hierdoor kan het rechtstreeks worden aangesloten op moderne logische laagspanningssystemen zonder dat er extra stroomrails nodig zijn.

Spanningsopwekking interne laadpomp

Een interne laadpomp creëert de positieve en negatieve spanningen die nodig zijn voor RS 232-signalering.Externe condensatoren die zijn aangesloten op speciale pinnen helpen het circuit bij het genereren van stabiele interfacespanningsniveaus.

Meerdere ontvangstkanalen

Vijf onafhankelijke ontvangerkanalen accepteren RS 232-ingangssignalen en zetten deze om in uitgangen op logisch niveau.Hierdoor kunnen meerdere communicatielijnen binnen één geïntegreerde schakeling worden bewaakt en verwerkt.

Vier speciale zenderuitgangen

Vier zenderpaden zetten ingangssignalen op logisch niveau om in RS 232-uitgangsniveaus.Deze uitgangen sturen externe communicatielijnen aan die verbinding maken met seriële poorten of andere interfaceapparaten.

Ontvanger ruistolerantie

Elk ontvangerkanaal bevat hysteresis in de ingangstrap.Dit ontwerp zorgt voor een stabiele logische uitvoer wanneer het binnenkomende signaal elektrische ruis of langzame overgangen bevat.

Ondersteuning voor gegevensoverdracht tot 116 kbps

Het apparaat ondersteunt datasnelheden tot 116 kilobits per seconde.Dit bereik omvat gangbare seriële communicatiesnelheden die worden gebruikt in besturingsapparatuur en computerinterfaces.

Compact pakket voor opbouwmontage

Het apparaat wordt geleverd in een SSOP-pakket met 28 afleidingen.Het kleine formaat ondersteunt compacte circuitlay-outs, terwijl de pinafstand vrij blijft voor een betrouwbare montage.

ADM560JRS Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	Analoge apparaten, Inc.
Spanning - voeding	3V ~ 3,6V
Typ	Zendontvanger
Apparaatpakket van leverancier	28-SSOP
Serie	-
Hysteresis van de ontvanger	300 mV
Protocol	RS232
Pakket / doos	28-SSOP (0,209', 5,30 mm breed)
Pakket	Buis
Bedrijfstemperatuur	0°C ~ 70°C
Aantal stuurprogramma's/ontvangers	4/5
Montagetype	Opbouwmontage
Dubbelzijdig	Vol
Gegevenssnelheid	116 Kbps
Basisproductnummer	ADM560
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
ECCN	OOR99
HTSUS	8542.39.0001

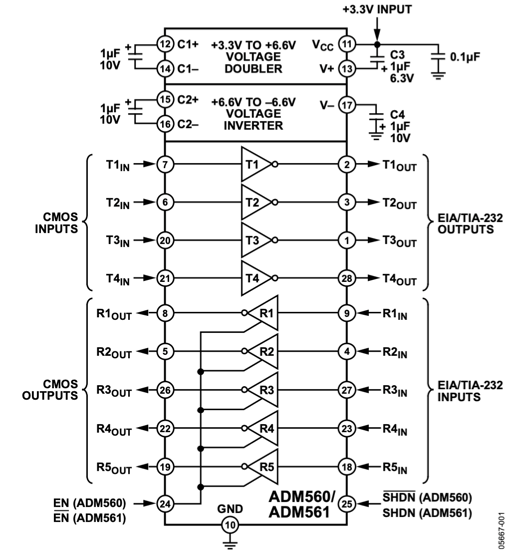

Functioneel blokdiagram van ADM560JRS

De interne structuur organiseert de ADM560JRS in secties voor stroomopwekking, zender en ontvanger die logische signalen omzetten naar RS-232-niveaus en omgekeerd.Een laadpomptrap bovenaan produceert positieve en negatieve voedingsrails vanaf een enkele +3,3 V-ingang met behulp van externe condensatoren die zijn aangesloten op C1- en C2-pinnen, waardoor V+- en V−-spanningen worden gegenereerd die worden gebruikt door de interfacedrivers.Vier zenderpaden accepteren CMOS-ingangen met de aanduiding T1IN tot en met T4IN en sturen RS-232-uitgangen T1OUT tot en met T4OUT aan.Vijf ontvangerpaden accepteren RS-232-ingangen met de aanduiding R1IN tot en met R5IN en vertalen deze naar CMOS-uitgangen R1OUT tot en met R5OUT.Controle- en referentiepinnen, waaronder EN of SHDN, VCC en GND, verschijnen in het onderste gedeelte van de lay-out, wat aangeeft dat de besturings- en stroomaansluitingen van het apparaat zijn ingeschakeld, terwijl de signaalstroom tussen CMOS-logica en EIA/TIA-232-communicatielijnen wordt gegroepeerd.

Toepassingen van ADM560JRS

Seriële interfaces voor personal computers

De ADM560JRS kan logische circuits in computers of embedded controllers aansluiten op RS 232 seriële poorten.De zenders en ontvangers beheren de signaalniveauconversie, zodat digitale logica kan communiceren met externe apparaten die gebruik maken van standaard seriële communicatielijnen.

Industriële besturingsapparatuur

Besturingseenheden in industriële omgevingen wisselen vaak gegevens uit met sensoren, controllers of diagnosetools via seriële verbindingen.Dankzij het apparaat kunnen deze systemen communiceren met RS 232-communicatiepoorten, terwijl de interne logica op lage spanningsniveaus blijft werken.

Communicatieterminals en modems

Veel communicatieterminals en op modems gebaseerde systemen zijn afhankelijk van RS 232-signalering tussen verwerkingscircuits en externe communicatieapparatuur.Het apparaat verzorgt de signaalvertaling tussen logische circuits en de seriële interface die door deze systemen wordt gebruikt.

Medische bewakings- en diagnostische apparaten

Medische instrumenten wisselen soms configuratiegegevens of meetresultaten uit via seriële verbindingen.De ADM560JRS biedt een stabiele signaalconversie waardoor op microcontrollers gebaseerde medische apparatuur kan communiceren met externe computers of datarecorders.

Draagbare dataregistratieapparatuur

Draagbare monitoringsystemen en draagbare instrumenten kunnen seriële verbindingen gebruiken om opgeslagen metingen naar andere apparaten over te dragen.Dankzij het apparaat kunnen deze op batterijen werkende systemen een betrouwbare RS 232-communicatie behouden terwijl ze werken op laagspanningsvoeding.

Ingebouwde systemen met oudere seriële verbindingen

Ingebouwde besturingssystemen die worden gebruikt bij automatisering of testen, werken vaak samen met oudere apparatuur die communiceert via RS 232. De ADM560JRS maakt het mogelijk dat moderne digitale circuits compatibel blijven met deze gevestigde seriële communicatie-interfaces.

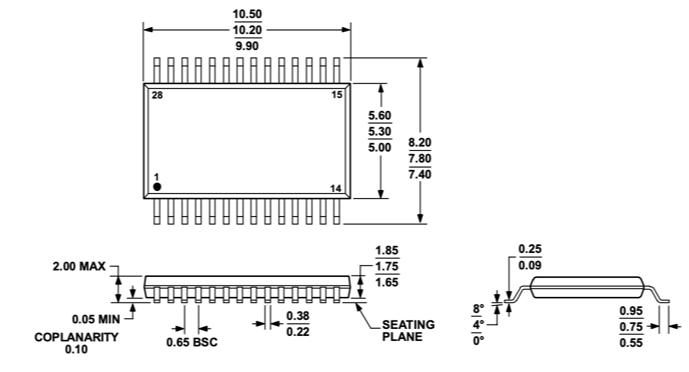

Overzichtsafmetingen van ADM560JRS

De fysieke pakketindeling toont het pakket met 28 krimplijnen dat wordt gebruikt voor de ADM560JRS, met afmetingen uitgedrukt in millimeters.Het bovenaanzicht geeft het rechthoekige lichaam aan met draden langs beide lange zijden en een pinnummering beginnend bij de hoek gemarkeerd met een punt.De lichaamslengte varieert van 9,90 mm tot 10,50 mm en de lichaamsbreedte varieert van 5,00 mm tot 5,60 mm, terwijl de totale overspanning inclusief kabels ongeveer 7,40 mm tot 8,20 mm bedraagt.De loodsteek is gespecificeerd als 0,65 mm tussen aangrenzende pinnen, wat een compacte opbouwmontage ondersteunt.Zij- en eindprofielen tonen het zitvlak, de buighoek van de lead en de coplanariteitstolerantie, met een maximale pakkethoogte van bijna 2,00 mm.Aanvullende metingen definiëren de leadbreedte, leaddikte en terminaluitbreiding om compatibiliteit te garanderen met standaard SSOP-landpatronen gedefinieerd door JEDEC MO-150-AH.

Voor- en nadelen van ADM560JRS

Voordelen

• Biedt meerdere stuurprogramma's en ontvangers in één enkel geïntegreerd apparaat, waardoor het aantal componenten wordt verminderd

• Werking op lage voedingsspanning, geschikt voor moderne systemen met laag vermogen

• Geïntegreerde laadpomp elimineert de noodzaak voor externe ±RS-232 voedingsspanningen

• Ontvangerhysteresis verbetert de betrouwbaarheid in omgevingen met elektrische ruis

• Compact opbouwpakket helpt het gebruik van bordruimte te minimaliseren

• Ondersteunt standaard RS-232-communicatie waardoor deze breed compatibel is met seriële apparaten

• Laag stroomverbruik, geschikt voor apparatuur op batterijen

Nadelen

• Maximale datasnelheid beperkt tot 116 kbps, wat langzamer is vergeleken met moderne hogesnelheidsinterfaces

• Het bereik van de bedrijfstemperatuur is beperkt tot commerciële kwaliteit (0°C tot 70°C)

• Vereist externe condensatoren voor werking van de laadpomp

• Specifiek ontworpen voor RS-232, dat wordt beschouwd als een oudere communicatiestandaard

• Product is verouderd en wordt niet meer actief geproduceerd

ADM560JRS-alternatieven

Onderdeelnummer	Fabrikant	Belangrijkste kenmerken	Gebruik case/notities
ADM560JRSZ	Analoge apparaten Inc.	Verpakt in een 196-LFBGA-vormfactor, ontworpen voor compacte elektronische assemblages met hoge dichtheid.Het ondersteunt opbouwinstallatie en betrouwbare werking over een breed industrieel temperatuurbereik van −40°C tot 85°C, waardoor stabiele prestaties in veeleisende circuits worden gehandhaafd.	Gebruikt in geavanceerde elektronische systemen die een compacte verpakking en betrouwbare prestaties vereisen.Geschikt voor industriële en ingebedde ontwerpen waarbij een stabiele werking en efficiënt gebruik van bordruimte belangrijk zijn.
ADM560JRS-REEL	Analoge apparaten Inc.	Geleverd in een 16-PDIP-pakket, ontworpen voor montage door gaten.De verpakkingsstijl maakt een eenvoudige installatie en eenvoudige bediening tijdens montage of testen mogelijk.Het werkt binnen een typisch commercieel temperatuurbereik van 0°C tot 70°C.	Wordt vaak gebruikt in ontwikkelingsborden, prototypes of apparatuur die gebruikmaakt van doorlopende componenten.Het DIP-formaat maakt ook het oplossen van problemen, vervanging en handmatige montage eenvoudiger.
ADM560JR	Analoge apparaten Inc.	Ingekapseld in een compact 64-VQFN-pakket met een blootliggend thermisch kussen.Ontworpen voor opbouwmontage, ondersteunt het een betrouwbare werking van −40°C tot 85°C, terwijl de warmteafvoer en elektrische aarding worden verbeterd.	Zeer geschikt voor moderne embedded systemen en industriële elektronica waar compacte afmetingen en efficiënt thermisch beheer vereist zijn.Vaak gebruikt in circuitontwerpen met hoge dichtheid.

Over Analog Devices, Inc.

Analog Devices, Inc. is een halfgeleiderbedrijf dat geïntegreerde schakelingen ontwikkelt die worden gebruikt voor signaalverwerking, dataconversie en interfacecommunicatie.Het bedrijf, opgericht in 1965 en met hoofdkantoor in de Verenigde Staten, richt zich op analoge, gemengde signaal- en digitale signaalverwerkingstechnologieën.De producten worden veel gebruikt in industriële systemen, communicatieapparatuur, gezondheidszorginstrumenten, auto-elektronica en consumentenapparatuur.Het portfolio van het bedrijf omvat versterkers, dataconverters, interfacecircuits, apparaten voor energiebeheer en signaalverwerkingscomponenten die zijn ontworpen voor elektronische systemen die nauwkeurige en betrouwbare signaalverwerking vereisen.

Conclusie

De ADM560JRS is ontworpen voor seriële communicatie tussen logische circuits en RS232-apparaten.Je krijgt vier zenders en vijf ontvangers in één pakket, waardoor meerdere signaallijnen tegelijkertijd kunnen worden beheerd.De interne laadpomp creëert de vereiste interfacespanningen uit een enkele laagspanningsvoeding.Het compacte SSOP-pakket helpt de circuitlay-outs klein en georganiseerd te houden.U kunt het apparaat toepassen in besturingssystemen, computerinterfaces en communicatieapparatuur die afhankelijk zijn van RS232-gegevensuitwisseling.Dankzij de geïntegreerde structuur vermindert het de behoefte aan extra interfacecomponenten.
