Systeem op een programmeerbare chip (SOPC): technologie, ontwerp en toepassingen

Deze gids onderzoekt het systeem op een programmeerbare chip (SOPC) -technologie, innovatie in ingebedde systemen die hardwareflexibiliteit combineert met software -aanpassingsvermogen.Het behandelt de geschiedenis van SOPC, applicaties in industrieën zoals telecommunicatie, automotive en gezondheidszorg en biedt praktisch advies over implementatie.

Catalogus

Inzicht in SOPC -technologie en de impact ervan

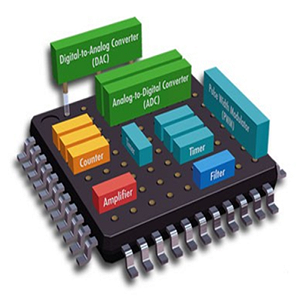

Systeem op een programmeerbare chip (SOPC) is een revolutionaire vooruitgang in halfgeleidertechnologie die een compleet systeem integreert, inclusief processors, geheugen, interfaces en aangepaste logica op een enkele, herconfigureerbare chip.In tegenstelling tot het traditionele systeem op chips (SOC's), die hardwired zijn en moeilijk te wijzigen zijn zodra ze worden geïmplementeerd, bieden SOPC's de flexibiliteit om zowel hardware- als softwarecomponenten aan te passen of te upgraden zonder dat dure herontwerpen nodig zijn.Dit aanpassingsvermogen heeft SOPC tot een game-wisselaar gemaakt voor ingebedde systemen, waardoor snellere, efficiëntere en kosteneffectievere oplossingen worden geboden.SOPC's zijn waardevol in industrieën zoals telecommunicatie, automotive en gezondheidszorg, waar technologie zich snel ontwikkelt en systemen moeten zich aanpassen aan nieuwe vereisten.In de automobielsector maken SOPC's bijvoorbeeld functies mogelijk zoals adaptieve cruise control en botsingsdetectie door updates toe te staan ​​voor ingebouwde systemen.Succesvolle SOPC -implementatie vereist echter een goed begrip van zowel hardware- als softwareontwerpprincipes, samen met een strategische benadering van ontwikkeling.

Technische aspecten van SOPC -ontwerp en testen

Het technische kader van het systeem op een programmeerbare chip (SOPC) draait om een ​​hardware-software co-ontwerpbenadering, die zorgt voor betere prestaties en flexibiliteit in ingebedde systemen.In tegenstelling tot conventionele systeemontwerpen vereist SOPC -ontwikkeling een evenwichtige integratie van beide hardwarecomponenten, zoals programmeerbare logica en softwareprocessen om naadloze functionaliteit te bereiken.Dit co-ontwerpproces maakt gebruik van geavanceerde micro-elektronische verpakkingstechnieken, zoals Ball Grid Array (BGA), om de efficiëntie te verbeteren.Traditionele testmethoden, zoals logische analysatoren, schieten echter tekort in het aanpakken van de complexiteit van SOPC, vooral voor diagnostiek.Om deze beperkingen te overwinnen, zijn moderne simulatie- en on-chip debugging-tools, zoals Xilinx's ChipScope Integrated Logic Analyzer (ILA), belangrijk geworden.Deze tools bewaken en analyseren systeemgedrag rechtstreeks op de chip, waardoor waardevolle inzichten worden geboden om ontwerpen te verfijnen en de betrouwbaarheid te verbeteren.De verschuiving naar on-chip debuggen heeft de nauwkeurigheid van diagnostiek verbeterd, problemen sneller geïdentificeerd en opgelost, waardoor de prestaties en robuustheid van op SOPC gebaseerde systemen uiteindelijk worden verbeterd.

Kenmerken en kenmerken

Technologieën samenvoegen

Systemen op programmeerbare chips (SOPC's) tonen een ingewikkelde fusie van systeem op chip (SOC), programmeerbare logische apparaten (PLD) en veldprogrammeerbare poortarrays (FPGA).Deze synthese vangt de voortreffelijkheid van deze technologieën en biedt een veelzijdig platform dat aanpasbaar is aan een veelheid aan applicaties.

Centrale ingebedde processor

Een SOPC integreert meestal ten minste één ingebedde processorkern, die functioneert als de centrale hub van bewerkingen.Het orkestreert de verwerkingsactiviteiten en verbetert de rekencapaciteit, voert de complexe berekeningen uit die nodig zijn voor geavanceerde taken, die zijn rol in de vooruitgang van vandaag manifesteren.

Snelle gegevensbehandeling met snelle RAM

Het opnemen van high-speed RAM binnen een SOPC speelt een rol bij het versnellen van gegevensverwerking en opslag.Dit geheugen is goed voor toepassingen die verwerking eisen, waarbij een latentie de systeemprestaties en resultaten met name kan beïnvloeden.Snelle gegevenstoegangsbevoegdheden geavanceerde functies rustig maar effectief, wat de aanwezigheid ervan presenteert.

Uitgebreide IP -kernbibliotheken

SOPC's bieden brede intellectuele eigendom (IP) kernbibliotheken, die de vrijheid bieden om vooraf ontworpen en geverifieerde componenten te implementeren.Deze aanpak versnelt de ontwikkeling met behoud van betrouwbaarheid en consistente prestaties.Het maximaliseren van het potentieel van deze bibliotheken leidt tot creatieve doorbraken.

Flexibele aanpassing door voldoende programmeerbare logica

De genereuze opname van programmeerbare logica in een SOPC maakt uitgebreide aanpassingsopties mogelijk.Met deze flexibiliteit kan de chip voldoen aan specifieke applicatie -eisen, waardoor gepersonaliseerde oplossingen worden bevorderd.Het lonkt een rijk van mogelijkheden voor het aanpassen en verbeteren van de functionaliteit.

Verbeterde ontwikkeling met foutopsporing en programmeerinterfaces

Processor-debugging en FPGA-programmering interfaces binnen een SOPC vereenvoudigt het verfijnings- en verbeteringsproces.Deze tools geven noodzakelijk inzicht en commando, waardoor de efficiëntie van problemen oplossen en de functionaliteit optimaliseren, wat uiteindelijk resulteert in meer veerkrachtige ontwerpuitgangen.

Programmeerbaar analoge potentieel

Sommige SOPC's zijn uitgerust met programmeerbare analoge componenten, waardoor hun effectiviteit bij taken met gemengde signalen wordt verhoogd.Deze functie breidt het praktische gebruik van SOPC's buiten digitale rijken uit en bepleit een uitgebreide benadering van systeemarchitectuur en functionaliteit.

Efficiëntie in energieverbruik

De energie-efficiënte aard van SOPC's biedt een duidelijk voordeel in een wereld die geleidelijk het behoud waarschuwt.Het verlengt de operatietijd van batterijafhankelijke apparaten en vermindert de energieverbruiken in grotere opstellingen, in overeenstemming met de stijgende nadruk op ecologische mindfulness.

Ruimtebesparende compact ontwerp

Ten slotte verbetert het compacte ontwerp van SOPC's hun toepassing in omgevingen met ruimtelijke beperkingen, waardoor ze uitstekend zijn voor draagbare en ingebedde systemen.Dit verstandige gebruik van de ruimte met behoud van uitgebreide functionaliteit duidt op een prestatie in technische innovatie en finesse, waarbij de trend naar apparaatminiaturisatie weerspiegelt.

Ontwikkelingsstrategieën voor SOPC -systemen

Stap 1: het ontwerpen van de hardware (sopcbuilder en quartus II)

De eerste stap bij het ontwikkelen van een SOPC -systeem, zoals een met een NIOS II -processor, begint met hardware -ontwerp.Met behulp van tools zoals SOPCBuilder en Quartus II kunt u de CPU en randapparatuur aanpassen om aan specifieke projectbehoeften te voldoen.De IP-cores van Altera, samen met externe oplossingen en VHDL, helpen dit proces te stroomlijnen door herbruikbare componenten te bieden, waardoor de noodzaak om helemaal opnieuw te beginnen en de ontwerpfouten in een vroeg stadium te minimaliseren.

Stap 2: Overgang naar softwareontwikkeling

Zodra het hardware -ontwerp is voltooid, genereert SOPCBuilder automatisch een softwareontwikkelingskit (SDK) op maat van de geconfigureerde componenten.Deze SDK vereenvoudigt de overgang naar softwareprogrammering en zorgt ervoor dat de software perfect aansluit bij het hardware -ontwerp.U kunt verschillende programmeertalen gebruiken, variërend van assemblage tot C/C ++ om de software van het systeem te schrijven, te compileren en te debuggen, de flexibiliteit en creativiteit in het ontwikkelingsproces te verbeteren.

Stap 3: het systeem implementeren

Met zowel hardware als op voorbereide software, is de volgende stap systeemimplementatie.Dit proces volgt een ingestelde reeks: Quartus II starten, de CPU configureren in SOPCBuilder en het ontwerpen van de NIOS II -printplaat.Elk van deze stappen bouwt voort op de vorige, waardoor een iteratieve workflow wordt gecreëerd die gedurende het project continue verfijning en optimalisatie aanmoedigt.

Stap 4: Leren van ervaring

Het toepassen van lessen die zijn geleerd van eerdere projecten.Vroege testen en prototyping helpen bij het ontdekken van systeeminefficiënties voordat ze belangrijke problemen worden.U kunt deze inzichten gebruiken om kleine maar zinvolle aanpassingen aan hun methodologieën te maken, wat leidt tot soepelere processen en betrouwbaardere systemen.Deze iteratieve verbeteringsbenadering zorgt ervoor dat elk project profiteert van praktische, kennis in plaats van alleen te vertrouwen op theoretische concepten.

Ontwikkelingsperspectieven

De toekomst van het systeem op een programmeerbare chip (SOPC) ligt in het vermogen om verschillende technologieën te integreren, zoals PLD (programmeerbare logische apparaten) en ASIC (applicatiespecifieke geïntegreerde circuits), in een enkele, flexibele oplossing die kosteneffectiever isdan traditionele methoden.Deze integratie stelt SOPC in staat om componenten zoals CPU's, DSP's, geheugen en iOS op één chip te combineren, waardoor het aanpasbaar en schaalbaar is voor industrieën die snelle technologische vooruitgang vereisen.Vooruitgang in SOPC -onderzoek wordt aangedreven door samenwerking tussen velden zoals computertechniek, materiaalwetenschappen en softwareontwikkeling, wat leidt tot betere tools voor snellere implementatie en eenvoudiger integratie.Opkomende trends tonen aan dat de integratie van AI en machine learning met SOPC de systeemprestaties verder zou kunnen verbeteren, met name bij gegevensverwerking en autonome technologieën.Financieel biedt SOPC langetermijnbesparingen door de productontwikkelingstijd en -kosten te verminderen, waardoor het een aantrekkelijke optie is voor technologiebedrijven die efficiënte oplossingen zoeken.Met het potentieel om meerdere systeemfuncties op een enkele chip te verenigen, wordt verwacht dat SOPC innovatie in het ontwerp van het halfgeleider blijft stimuleren, wat aanleiding geeft tot doorlopend onderzoek om nieuwe applicaties en mogelijkheden te ontgrendelen.

Toepassingen van SOPC -technologie

De groeiende relevantie van SOPC (System on Programmable CHIP) -technologie kan worden waargenomen op drie velden:

Integratie in ingebedde systemen

SOPC -technologie verbetert ingebedde systemen door meerdere functies op een enkele chip te consolideren, waardoor de algehele efficiëntie en prestaties van het systeem worden verbeterd, terwijl het stroomverbruik wordt geoptimaliseerd.Deze optimalisatie zorgt voor verwerking, gunstig in autocontrolesystemen en consumentenelektronica.Beheersing bij het gebruik van SOPC voor firmware -ontwikkeling verbreedt de horizon voor aanpassing en schaalbaarheid, wat een soepele overgang van conventionele technieken naar moderne innovaties aantoont.Het aanpasbare karakter van SOPC -technologie stelt zich in staat om systemen snel aan te passen om te voldoen aan veranderende industrienormen en consumentenverwachtingen.

Impact op telecommunicatie

Binnen telecommunicatie bevordert SOPC-technologie de signaalverwerking door het beheren van high-speed gegevensoverdracht en het verwerken van ingewikkelde modulatieschema's, waardoor het een hoeksteen is voor hedendaagse netwerkinfrastructuur.Het praktische gebruik ervan ondersteunt het creëren van protocollen van de volgende generatie en verhoogt de capaciteit van huidige systemen zonder extra hardwarekosten.Bovendien verbetert SOPC -technologie de betrouwbaarheid en beveiliging van het communicatienetwerk door middel van efficiënte foutcorrectie en robuuste codering, waardoor een nieuw tijdperk van verbeterde digitale connectiviteit wordt aangekondigd.

Transformaties in industriële automatisering

In de sfeer van industriële automatisering optimaliseert SOPC controleprocessen en precisie in activiteiten.Door SOPC -oplossingen te integreren, profiteren industrieën van eerdere foutdetectie en de naadloze integratie van IoT -apparaten, het bevorderen van voorspellend onderhoud en hogere operationele uptime.De combinatie van SOPC-technologie met machine learning opent wegen voor systemen om adaptieve besluitvormingsmogelijkheden te krijgen, een revolutie teweeg te brengen in traditionele productiemethoden en de implementatie van slimme fabrieken aan te moedigen.Deze vooruitstrevende aanpak biedt inzichten in toekomstige trends die de nadruk leggen op industriële efficiëntie en duurzaamheid.
