SX1278 Lora RF -module: toepassingen, interface en pinout

Deze diepgaande gids onderzoekt de evoluerende World of Internet of Things (IoT) -communicatietechnologieën en benadrukt de rollen die worden gespeeld door Bluetooth, Wi-Fi en de geavanceerde UC3843 PWM-controller.Het werpt licht op uitdagingen zoals een beperkt bereik en een hoog energieverbruik en biedt innovatieve oplossingen om de connectiviteit in een reeks toepassingen te verbeteren.Door praktische use -cases, pinout -configuraties en technische specificaties te detailleren, biedt de gids een waardevolle bron om te begrijpen hoe deze technologieën naadloze apparaatinteractie mogelijk maken en de ontwikkeling van slimme, verbonden systemen in diverse omgevingen mogelijk te maken.

Catalogus

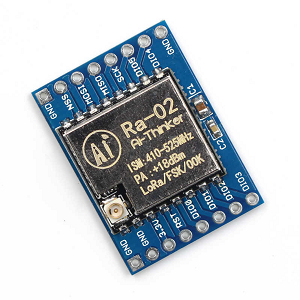

Overzicht van de SX1278 Lora RF -module

De SX1278 Lora RF -module maakt betrouwbare draadloze communicatie over lange afstanden mogelijk en houdt het stroomverbruik laag.Het maakt gebruik van frequentiehoppende technologie om een ​​sterke signaaloverdracht te garanderen met minimale interferentie, zelfs in uitdagende omgevingen.De module werkt binnen een specifieke frequentieband en biedt een stabiele verbinding zonder extra versterking.De geavanceerde modulatietechnieken en hoge gevoeligheid stellen het in staat om zelfs zeer zwakke signalen te detecteren, waardoor optimale prestaties in verschillende omstandigheden worden gewaarborgd.Deze module wordt veel gebruikt in industrieën zoals landbouw en slimme steden, ter ondersteuning van IoT -apparaten met efficiënte en stabiele gegevensoverdracht.Het biedt brede netwerkdekking en speelt een rol bij het creëren van betrouwbare communicatiesystemen voor verschillende toepassingen.

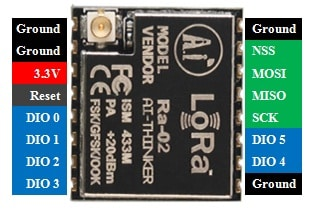

SX1278 Lora RF -module PIN -configuratie

PIN Nr.	Speldnaam	Beschrijving
PIN 1	MIER	Verbindt met de antenne.
Pinnen 2, 9, 16	GND	Gemeenschappelijke grondpennen voor controllers en voeding.
Pin 3	3.3V	Biedt de voeding naar de module.
Pin 4	Resetten	Reset de module door een extern signaal.
Pinnen 5 tot 11	DIO0 naar DIO5	Voer I/O -functies uit en zijn aanpasbaar, vergelijkbaar met interrupt pinnen.
Pin 12	Sck	Biedt de klokpuls (CLK) tijdens SPI -communicatie.
Pin 13	Miso (meester in slaaf uit)	Stelt gegevensoverdracht van de module (slaaf) naar de Controller (master).
PIN 14	Mosi (master out slaaf in)	Ontvangt gegevens van de controller (master).
Pin 15	NSS	Activeert de slaaf tijdens SPI -communicatie.

SX1278 Lora RF -module Functies en specificaties

Functie/specificatie	Beschrijving
Type	Lora RF -modem
Werkspanning	3.3V
Werkfrequentie	433 MHz
Modulatietechnieken	FSK, MSK, GFSK, GMSK, LORA
Pakketmaat	256 bytes
Gevoeligheid	-148 DBM
Kanaalafwijzingsverhouding (CRR)	56 dB
Maximale ontvangstgevoeligheid	-139 DBM
Materiaal	Metaal
Zend kracht	0,1 W
Afmetingen	17 mm x 16,5 mm
Compatibele technologieën	FM en FDMA
FIFO TX/RX	256-bit
RSSI -kanaaldetectie	Ondersteund
Stroomverbruik	Gebruik van laag vermogen: 10 tot 12 ma
Transmissieafstand	Tot 5 km
Transmissiemodus	FIFO of directe modus
Niet-blokkerende gegevensoverdracht	Ondersteund
Modulatiemethoden	Ook, GFSK, GMSK, FSK
Antenne	Externe antenne voor langdurig bereik, gemaakt door semtech
Gebruikersconfigureerbare parameters	Foutcorrectiesnelheid, bandbreedte, spreidingsfactor
Signaalbehandeling	Verschillende signalen kunnen via een soortgelijk kanaal verzenden zonder interferentie
Anti-jamming-ondersteuning	56 dB Super anti-jamming kanaalondersteuning

Interfacing SX1278 Lora RF -module met Arduino

Het verbinden van de SX1278 Lora RF-module met een Arduino omvat het opzetten van een zender-ontvanger-paar met behulp van twee Arduino UNO-boards.De SX1278-module werkt met een frequentie van 433 MHDit maakt het waardevol voor IoT (Internet of Things) en M2M (machine-to-machine) -toepassingen.Met deze opstelling kunnen apparaten zoals sensoren en gateways draadloos communiceren en de ruggengraat van moderne automatiseringssystemen vormen.De interface vereist specifieke hardware: twee SX1278 LORA -modules, twee Arduino Uno -boards, een DHT11 -sensor voor temperatuur- en vochtmetingen, een 16 × 2 LCD -module voor het weergeven van gegevens en sprongdraden voor verbindingen.De zender verzamelt omgevingsgegevens met behulp van de DHT11 -sensor en verzendt deze draadloos naar de ontvanger, die de gegevens op het LCD -belang weergeeft.

Zendzijde: Lora opzetten met Arduino

Om de zender te configureren, is een precieze bedrading tussen de SX1278 Lora -module en de Arduino UNO noodzakelijk.De module bevat 16 pins, waaronder 6 GPIO en 4 zijn grondpennen.Juiste verbindingen zorgen voor een stabiele communicatielink.Sluit eerst de 3.3V en grondpennen van de Lora -module aan op de bijbehorende pennen van de Arduino.Gebruik vervolgens Jumper -draden om de communicatiepennen te koppelen: NSS, DIO0, SCK, MISO, MOSI en RST naar specifieke Arduino Digital Pins.Bevestig vervolgens de DHT11 -sensor aan de Arduino.Deze sensor meet temperatuur en vochtigheid en vormt de te verzorgen gegevens.Deze configuratie bereidt de zender voor om omgevingsgegevens te verzamelen en draadloos te verzenden.De betrouwbaarheid van de transmissie is afhankelijk van zowel nauwkeurige pin -toewijzingen als de compatibiliteit van de hardware.Eenmaal operationeel is dit systeem geschikt voor toepassingen zoals gegevensbewaking op afstand of gegevensoverdracht op lange afstand.

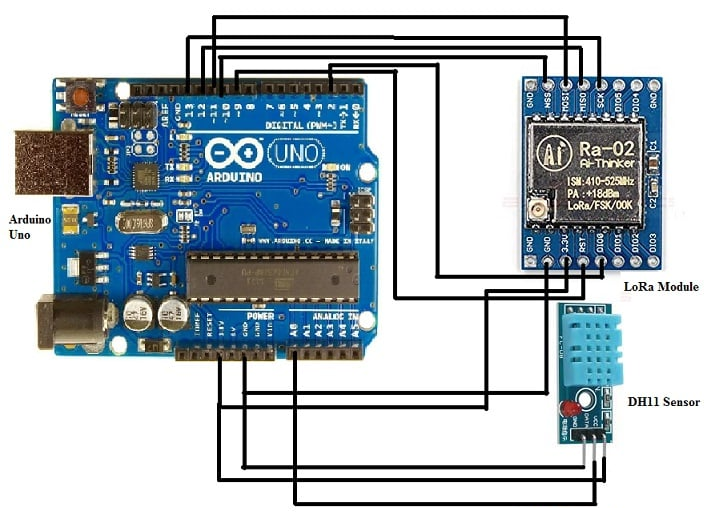

Lora interfaceren met Arduino Uno bij zendzijde

Aanvangzijde: Lora opzetten met Arduino en LCD -display

De ontvangende kant repliceert veel van de zenderopstelling, maar bevat een 16 × 2 LCD -module voor datavisualisatie.De verbindingen van de LORA -module (vermogens- en communicatiepennen) zijn identiek aan de zender, waardoor consistente prestaties aan beide uiteinden zorgen.De LCD -module vereist als volgt extra verbindingen voor stroom-, gegevens- en controlelijnen:

• Verbind VSS met GND en VDD op 5V voor stroom.

• Bevestig VO aan GND om het contrast te beheersen.

• Link RS-, RW-, E- en Data Lines (D4 tot D7) aan overeenkomstige Arduino -pinnen.

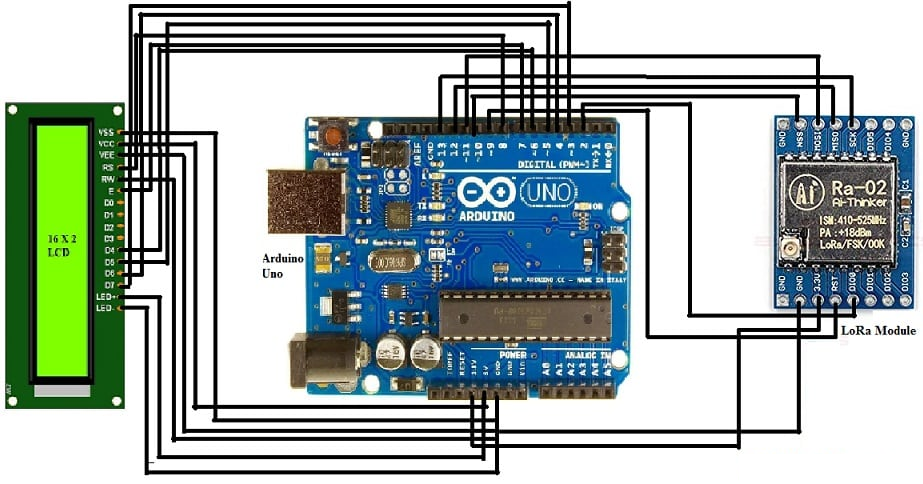

Lora interface met Arduino Uno aan de ontvangerzijde

Arduino -code: zender en ontvanger configureren

Het coderingsproces maakt gebruik van de bibliotheken van Arduino om sensorinvoer, gegevensoverdracht en ontvangst te beheren.De code van de zender maakt gebruik van de SPI-, Lora- en DHT -bibliotheken om de temperatuur- en vochtigheidsgegevens te verzamelen, te formatteren en over de Lora -module te sturen.Stappen in de code zijn onder meer:

• Initialiseer de LORA -frequentie bij 433 MHz.

• Gegevens van de sensorgegevens met behulp van de DHT -bibliotheek.

• Het formatteren van de gegevens met een scheidingsteken ('C') voor eenvoudiger decodering door de ontvanger.

• Het verzenden van de opgemaakte gegevens.

De code van de ontvanger is ontworpen om inkomende pakketten te decoderen en de geëxtraheerde gegevens op het LCD -belang weer te geven.Het voert de volgende taken uit:

• Configureert de LORA -module om te luisteren naar gegevenspakketten.

• Decodeert de pakketten en zorgt ervoor dat het formaat overeenkomt met de scheidingsteken.

• Werkt de LCD bij met de ontvangen temperatuur- en vochtigheidswaarden.

SX1278 Lora RF -moduletoepassingen

Opvallende landbouw

De SX1278 Lora RF-module speelt een rol bij het moderniseren van de landbouw door middel van zijn langetermijncommunicatiemogelijkheden.Door tijdsgegevens in te schakelen tussen sensoren verspreid over grote landbouwgronden, helpen deze modules boeren om de gezondheid van gewassen, bodemvocht en omgevingsomstandigheden te volgen.Dit zorgt voor slimmere besluitvorming, verbeterde opbrengsten en beter hulpbronnenbeheer.Boeren hebben een verhoogde productiviteit gezien en een sterkere toewijding aan duurzame praktijken, wat de impact van de module op het stimuleren van innovatie in de landbouw benadrukt.

IoT -connectiviteit stimuleren

De SX1278 -module is een kern voor IoT -ecosystemen, waardoor de vooruitgang op gebieden zoals slimme steden en gezondheidszorg wordt gestimuleerd.Het vermogen om lage energie te bieden, langeafstandscommunicatie zorgt voor betrouwbare verbindingen in zelfs de meest complexe netwerken.Deze betrouwbaarheid is belangrijk omdat IoT blijft uitbreiden, waarbij de module voldoet aan de groeiende behoefte aan stabiele, krachtige communicatie op meerdere apparaten.Velen zien SX1278 zo goed voor het bouwen van schaalbare, toekomstige IoT-infrastructuren.

Ondersteuning van industriële efficiëntie

In industriële omgevingen verbeteren SX1278 -modules externe monitoring en activabeheer.Ze zorgen voor een gestage stroom van sensorgegevens naar centrale systemen, waardoor betere bewerkingen, voorspellend onderhoud en verhoogde veiligheid mogelijk zijn.Met sterke signaalbetrouwbaarheid en brede dekking presteert de module goed in uitdagende omgevingen, het verminderen van downtime en het verbeteren van de operationele efficiëntie.De flexibiliteit vormt een uitstekende tool voor het stimuleren van innovatie in productie en productie.

Revolutionering van huisautomatisering

De SX1278 -module vormt de kern van smart home -technologie, waardoor een efficiënte communicatie mogelijk is tussen apparaten zoals verlichting, beveiligingssystemen en klimaatregeling.Door zowel STAR- als MESH -netwerkconfiguraties te ondersteunen, zorgt het voor naadloze interactie tussen systemen, waardoor intelligentere en responsieve woonomgevingen worden bevorderd.Deze stabiele en verstrekkende connectiviteit verbetert het gemak, energie-efficiëntie en aanpassing, waardoor huizen worden omgezet in dynamische, interactieve ruimtes.

Commerciële kansen uitbreiden

SX1278-modules ontgrendelen nieuwe mogelijkheden voor industrieën die betrouwbare, langeafstandscommunicatie vereisen, inclusief logistiek en detailhandel.Hun aanpassingsvermogen maakt ze geschikt voor verschillende commerciële toepassingen, waarbij de vraag naar geavanceerde communicatieoplossingen blijft groeien.
