Programmable Logic Controller (PLC): definitie, typen, werkingsprincipe en toepassingen

Een Programmable Logic Controller (PLC) is een industrieel besturingsapparaat dat u gebruikt om machines en processen te automatiseren.In dit artikel leert u wat een PLC is, wat de belangrijkste componenten zijn en hoe deze binnen een automatiseringssysteem werkt.Ook ziet u de verschillende soorten PLC’s, hoe ladderprogrammering wordt gebruikt en waar PLC’s veel worden toegepast.Er zijn duidelijke vergelijkingen met andere besturingssystemen opgenomen om u te helpen hun rol in de automatisering te begrijpen.

Catalogus

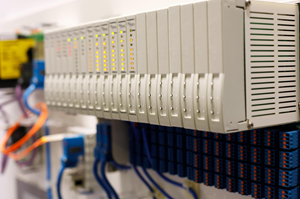

Figuur 1. Programmable Logic Controller (PLC)

Wat is een programmeerbare logische controller?

Een Programmable Logic Controller (PLC) is een robuuste industriële computer die speciaal is ontworpen voor betrouwbare besturing in automatiseringssystemen.Zoals weergegeven in de afbeelding, wordt een PLC doorgaans in een bedieningspaneel geïnstalleerd als een speciaal industrieel apparaat in plaats van als een computer voor algemeen gebruik.Dankzij de solide, modulaire constructie kan hij continu functioneren in zware omstandigheden.PLC's zijn gebouwd om elektrische ruis, trillingen, stof en temperatuurschommelingen te weerstaan.In tegenstelling tot standaard-pc's is een PLC geoptimaliseerd voor een betrouwbare industriële werking.

Componenten van een PLC-systeem

De componenten van een PLC-systeem zijn belangrijk omdat ze samenwerken om een programmeerbare logische controller in staat te stellen industriële machines en processen op betrouwbare wijze te bewaken, besturen en automatiseren.

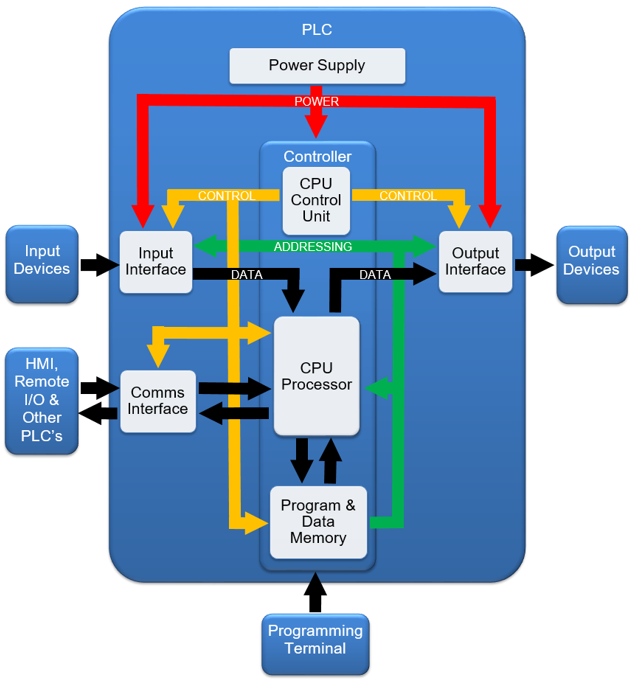

Figuur 2. Componenten van een PLC-systeem

•Voeding

De voeding is een kern-PLC-component die de juiste bedrijfsspanning levert aan interne modules.Het zorgt voor een stabiel en continu vermogen voor een betrouwbare PLC-werking.

•Controller (CPU-regeleenheid)

De controller is het centrale onderdeel dat alle interne PLC-activiteiten aanstuurt.Het coördineert de communicatie tussen geheugen, invoermodules en uitvoermodules.

•CPU-processor

De CPU-processor is het belangrijkste verwerkingsonderdeel van de PLC.Het verzorgt de logische bewerkingen en de interne gegevensverwerking die nodig is voor het besturingssysteem.

•Programma- en gegevensgeheugen

Geheugen is een PLC-component die wordt gebruikt om besturingsprogramma's en systeemgegevens op te slaan.Het ondersteunt zowel tijdelijke als permanente opslag van instructies.

•Invoerinterface

De ingangsinterface is een PLC-component die externe signalen met de controller verbindt.Het conditioneert en converteert binnenkomende signalen naar een bruikbaar intern formaat.

•Uitvoerinterface

De uitgangsinterface is verantwoordelijk voor het leveren van besturingssignalen van de PLC aan aangesloten apparaten.Het vertaalt interne logische signalen naar elektrische uitgangen.

•Invoerapparaten

Invoerapparaten zijn externe componenten die signalen aan de PLC leveren.Ze detecteren fysieke omstandigheden en zetten deze om in elektrische input.

•Uitvoerapparaten

Uitgangsapparaten zijn componenten die besturingssignalen van de PLC ontvangen.Ze voeren fysieke acties uit, zoals het schakelen of het aangeven van de systeemstatus.

•Communicatie-interface

De communicatie-interface is een PLC-component die wordt gebruikt voor gegevensuitwisseling met externe systemen.Het ondersteunt netwerk- en systeemintegratiefuncties.

•HMI, externe I/O en andere PLC's

Dit zijn hulpcomponenten die samenwerken met de PLC voor bewaking en uitbreiding.Ze ondersteunen interactie en gedistribueerde controle.

•Programmeerterminal

De programmeerterminal is een ondersteunend onderdeel dat wordt gebruikt om de PLC te configureren.Het maakt programmaontwikkeling, testen en systeemdiagnostiek mogelijk.

Werkingsprincipe van een PLC

Een PLC werkt met behulp van een continu cyclisch proces, de scancyclus genaamd, dat een nauwkeurige en betrouwbare regeling garandeert.De cyclus begint met het lezen van alle ingangssignalen door de PLC, zoals sensorstatussen, schakelposities of analoge metingen.Vervolgens voert de controller het door de gebruiker gedefinieerde programma uit, waarbij logische instructies worden toegepast, zoals timers, tellers, vergelijkingen en rekenfuncties.Na verwerking werkt de PLC zijn uitgangen bij, waarbij motoren, elektromagneten, alarmen, relais en andere veldapparaten worden geactiveerd.Deze cyclus herhaalt zich binnen milliseconden, waardoor de PLC direct kan reageren op veranderende omstandigheden.Extra functies zoals communicatieprotocollen, interne diagnostiek en foutafhandelingsroutines zorgen voor een veilige en betrouwbare werking.

Soorten programmeerbare logische controllers

Compacte PLC

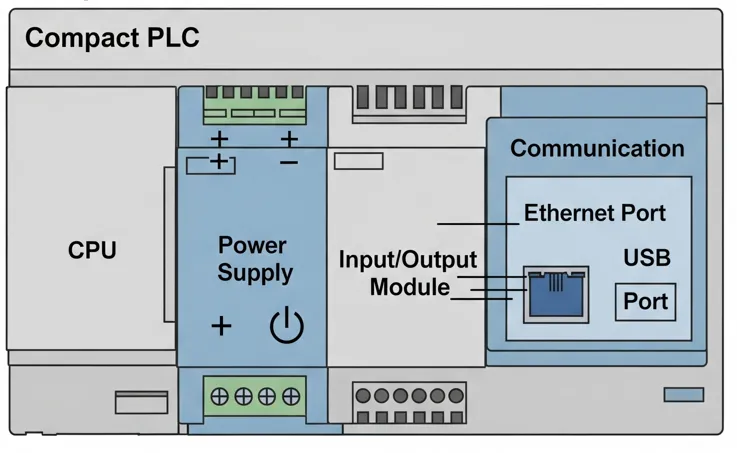

Figuur 3. Compacte PLC

Een Compact PLC is een alles-in-één programmeerbare logische controller die de CPU, voeding, invoer-/uitvoermodules en communicatiepoorten in één enkele eenheid integreert.In de afbeelding zijn deze inbouwsecties duidelijk gegroepeerd in één compacte behuizing, wat laat zien hoe de controller is ontworpen om ruimte te besparen en de installatie te vereenvoudigen.De aanwezigheid van geïntegreerde I/O-terminals benadrukt dat externe uitbreidingsmodules niet altijd nodig zijn voor basisautomatiseringstaken.Communicatiepoorten zoals Ethernet en USB geven aan hoe de compacte PLC geprogrammeerd kan worden en aangesloten kan worden op andere systemen.

Modulaire PLC

Figuur 4. Modulaire PLC

Een modulaire PLC is een programmeerbare logische controller die bestaat uit afzonderlijke, uitwisselbare modules die samenwerken als één besturingssysteem.In de figuur wordt de PLC gemonteerd op een common rail weergegeven met individuele modules voor de voeding, CPU, digitale ingang, digitale uitgang en analoge I/O, wat de modulaire structuur duidelijk illustreert.Elke module vervult een specifieke functie, waardoor het systeem kan worden uitgebreid of aangepast door indien nodig modules toe te voegen of te vervangen.Dit flexibele ontwerp maakt modulaire PLC's geschikt voor middelgrote tot grote automatiseringssystemen waarbij de input-/outputvereisten in de loop van de tijd kunnen veranderen.

Rack-gemonteerde PLC

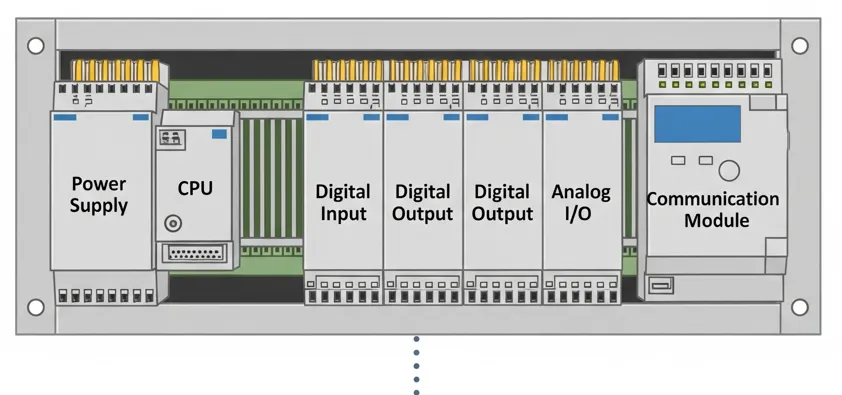

Figuur 5. PLC voor rekmontage

Een Rack-Mount PLC is een programmeerbare logische controller die is ontworpen om meerdere functionele modules in één rack of chassis te huisvesten voor automatiseringssystemen met hoge capaciteit.In de figuur is de PLC gerangschikt in een gestructureerd rek met aparte slots voor de voeding, CPU, digitale invoermodules, digitale uitvoermodules, analoge I/O en een communicatiemodule, waardoor de georganiseerde lay-out duidelijk zichtbaar is.Dankzij deze opstelling kunnen veel modules samenwerken terwijl ze een gemeenschappelijke backplane delen voor stroom- en datacommunicatie.Rackgemonteerde PLC's worden vaak gebruikt in grote en complexe besturingssystemen waar een hoog I/O-aantal, snelle verwerking en betrouwbare communicatie vereist zijn.

Veiligheids-PLC

Een veiligheids-PLC is een gespecialiseerde programmeerbare logische controller die speciaal is ontworpen voor veiligheidsgerelateerde toepassingen.Het omvat redundante hardware en fail-safe architecturen om een ​​betrouwbare werking te garanderen, zelfs tijdens fouten.Veiligheids-PLC's ondersteunen gecertificeerde veiligheidsfuncties zoals noodstop, veiligheidsvergrendelingen en veilige bewegingsbesturing.Deze controllers voldoen aan internationale veiligheidsnormen zoals IEC 61508 en ISO 13849. Veiligheids-PLC's worden vaak gebruikt in gevaarlijke en bedrijfskritische industriële omgevingen.

Zachte PLC

Een Soft PLC is een op software gebaseerde programmeerbare logische controller die draait op een industriële pc of een ingebed computerplatform.Het voert standaard PLC-besturingsfuncties uit met behulp van software in plaats van speciale PLC-hardware.Zachte PLC's bieden een hoge verwerkingskracht en flexibiliteit voor complexe besturings- en data-intensieve toepassingen.Ze worden vaak geïntegreerd met Industrial Internet of Things (IIoT) en geavanceerde automatiseringssystemen.Dit type PLC is geschikt voor moderne automatiseringsomgevingen die schaalbaarheid en connectiviteit vereisen.

PLC-ladderprogrammering

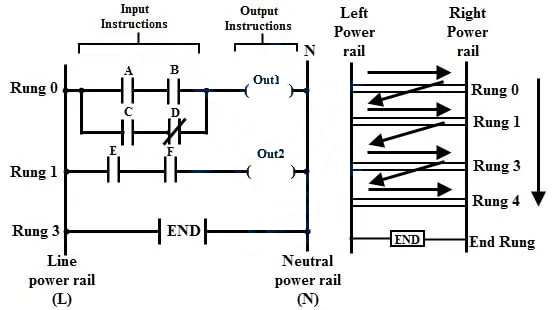

Figuur 6. PLC-ladderprogrammeringsschema

PLC-ladderprogrammering is een grafische programmeermethode die wordt gebruikt om besturingslogica te creëren voor programmeerbare logische controllers met behulp van symbolen die op elektrische relaiscircuits lijken.De figuur illustreert ladderlogica met twee verticale stroomrails en verschillende horizontale sporten, die individuele besturingsinstructies vertegenwoordigen.Ingangsinstructies zoals schakelaars en contacten worden aan de linkerkant van elke sport geplaatst, waardoor de voorwaarden worden weergegeven waaraan moet worden voldaan om de logica waar te maken.Uitvoerinstructies, weergegeven als spoelen aan de rechterkant, geven de acties aan die plaatsvinden wanneer aan de invoervoorwaarden is voldaan.Deze indeling in ladderstijl maakt PLC-programmering gemakkelijk te lezen, problemen op te lossen en te begrijpen, vooral voor industriële automatiserings- en besturingstoepassingen.

Toepassingen van programmeerbare logische controllers

Machineautomatisering en sequencing

PLC's worden gebruikt om de stapsgewijze bediening van machines in een geautomatiseerd systeem aan te sturen.Ze zorgen ervoor dat elke actie in de juiste volgorde en op het juiste moment plaatsvindt.Dit verbetert de betrouwbaarheid van de machine en vermindert operationele fouten.Machineautomatisering met behulp van PLC's verhoogt de efficiëntie en consistentie in industriële processen.

Motor- en aandrijfbesturing

PLC's beheren de werking van elektromotoren door start, stop, snelheid en richting te regelen.Ze verzorgen ook motorbeveiligingsfuncties zoals overbelasting en foutdetectie.Dit garandeert een veilige en efficiënte werking van de motor.PLC-gebaseerde motorbesturing wordt veel gebruikt in industriële automatiseringssystemen.

Procesbeheersing

PLC's regelen procesvariabelen zoals temperatuur, druk, stroom en vloeistofniveau.Ze gebruiken sensorfeedback om stabiele en nauwkeurige controleomstandigheden te handhaven.Dit zorgt voor een consistente productkwaliteit en een veilige procesvoering.Procesbesturing is een belangrijke toepassing van PLC's in industriële systemen.

Materiaalbehandelingssystemen

PLC's besturen transportbanden, liften en geautomatiseerde sorteersystemen voor materiaalbeweging.Ze beheren snelheid, richting en route op basis van sensorinvoer.Dit zorgt voor een soepele en efficiënte materiaalbehandeling.Automatisering van materiaalbehandeling verbetert de productiviteit en vermindert handmatige arbeid.

Veiligheid en vergrendelingscontrole

PLC's bewaken veiligheidsvoorzieningen zoals noodstopknoppen en veiligheidsschakelaars.Ze activeren vergrendelingen of systeemuitschakelingen wanneer onveilige omstandigheden worden gedetecteerd.Dit helpt zowel personeel als apparatuur te beschermen.Veiligheidscontrole is een toepassing van PLC's in industriële omgevingen.

Automatisering van de productielijn

PLC's coördineren meerdere machines en werkstations in een productielijn.Ze zorgen voor een continue en gesynchroniseerde werking in alle fasen.Dit verbetert de productiesnelheid en vermindert de stilstandtijd.Automatisering van de productielijn verhoogt de algehele productie-efficiëntie.

Gegevensverzameling en monitoring

PLC's verzamelen operationele gegevens van sensoren en machines tijdens de werking van het systeem.Deze gegevens worden gebruikt voor het bewaken van de prestaties, diagnostiek en foutdetectie.PLC's kunnen gegevens voor analyse naar HMI's of SCADA-systemen verzenden.Data-acquisitie helpt bij het optimaliseren en verbeteren van industriële processen.

PLC versus microcontroller versus DCS versus PAC

Deze vergelijking helpt u de verschillen tussen PLC's, microcontrollers, DCS en PAC's te begrijpen, zodat u het juiste besturingssysteem voor uw automatiseringsbehoeften kunt kiezen.

Specificatie	PLC (Programmeerbare logische controller)	Microcontroller	DCS (Gedistribueerd controlesysteem)	PAC (Programmeerbare automatiseringscontroller)
Primair doel	Industrieel automatisering en controle	Ingebed controle in apparaten	Groot continue procescontrole	Geavanceerd industriële automatisering
Toepassingsgrootte	Klein tot grote machines	Klein elektronische producten	Zeer groot planten	Gemiddeld tot zeer grote systemen
Verwerking snelheid	1 tot 10 ms scantijd	Tot honderden MHz	Geoptimaliseerd voor gestage processen	Sneller dan PLC, dichtbij pc-niveau
Programmeertalen	Ladderlogica, FBD, ST	C, C++, Montage	Functie blokken	IEC 61131-3 plus talen op hoog niveau
Bedrijfsomgeving	Hard industriële omstandigheden	Normaal elektronische omgeving	Hard industriële omstandigheden	Hard industriële omstandigheden
IO-capaciteit	Tientallen tot duizenden I O-punten	Zeer beperkt IO-pinnen	Duizenden IO punten	Honderden tot duizenden I O
Schaalbaarheid	Matig tot hoog	Zeer beperkt	Zeer hoog	Zeer hoog
Communicatie Protocollen	Modbus, Ethernet-IP, Profibus	UART, SPI, I2C	Eigendom industriële netwerken	Ethernet-IP, OPC UA, Modbus
Fouttolerantie	Matig	Zeer laag	Zeer hoog met redundantie	Hoog met redundantie mogelijkheden
Systeemarchitectuur	Gecentraliseerd controle	Op zichzelf staand apparaat	Volledig gedistribueerde controle	Hybride PLC en pc-architectuur
Typische reactie Tijd	1 tot 20 milliseconden	Microseconden	Seconden tot milliseconden	Sub-milliseconde tot milliseconden
Onderhoudscomplexiteit	Laag tot matig	Laag	Hoog	Matig

Voordelen en beperkingen van PLC

Voordelen van PLC

• Betrouwbare werking in zware industriële omgevingen

• Gemakkelijke programmawijzigingen zonder herbedrading

• Snelle en realtime besturingsreactie

• Compact ontwerp met minder bedrading

• Ingebouwde diagnose voor eenvoudig onderhoud

• Ondersteunt industriële communicatienetwerken

Beperkingen van PLC

• Vereist goede programmeerkennis

• Hoge initiële systeemkosten

• Beperkte verwerkingskracht voor complexe taken

• Leveranciersafhankelijke hardware en software

• Voor upgrades kan hardwarevervanging nodig zijn

Conclusie

PLC's worden veel gebruikt in de automatisering omdat ze betrouwbaar, snel en geschikt zijn voor zware omstandigheden.Hun componenten en scangebaseerde werking maken een nauwkeurige besturing van machines en processen mogelijk.Verschillende PLC-types en programmeermethoden ondersteunen een breed scala aan industriële taken.Het kennen van hun voordelen, beperkingen en verschillen met andere controllers helpt bij het kiezen van het juiste automatiseringssysteem.
