Open lus versus gesloten lussysteem: belangrijkste verschillen, werking, voordelen en toepassingen

Open-lus- en gesloten-lussystemen leggen uit hoe een systeem reageert wanneer u er input aan geeft.In dit artikel leert u wat elk systeem doet, hoe het werkt en waarom feedback belangrijk is bij het beheersen van de resultaten.Je zult ook zien hoe hun componenten en toepassingen verschillen.Dit maakt het voor u gemakkelijker om te begrijpen waar elk systeem vaak wordt gebruikt.

Catalogus

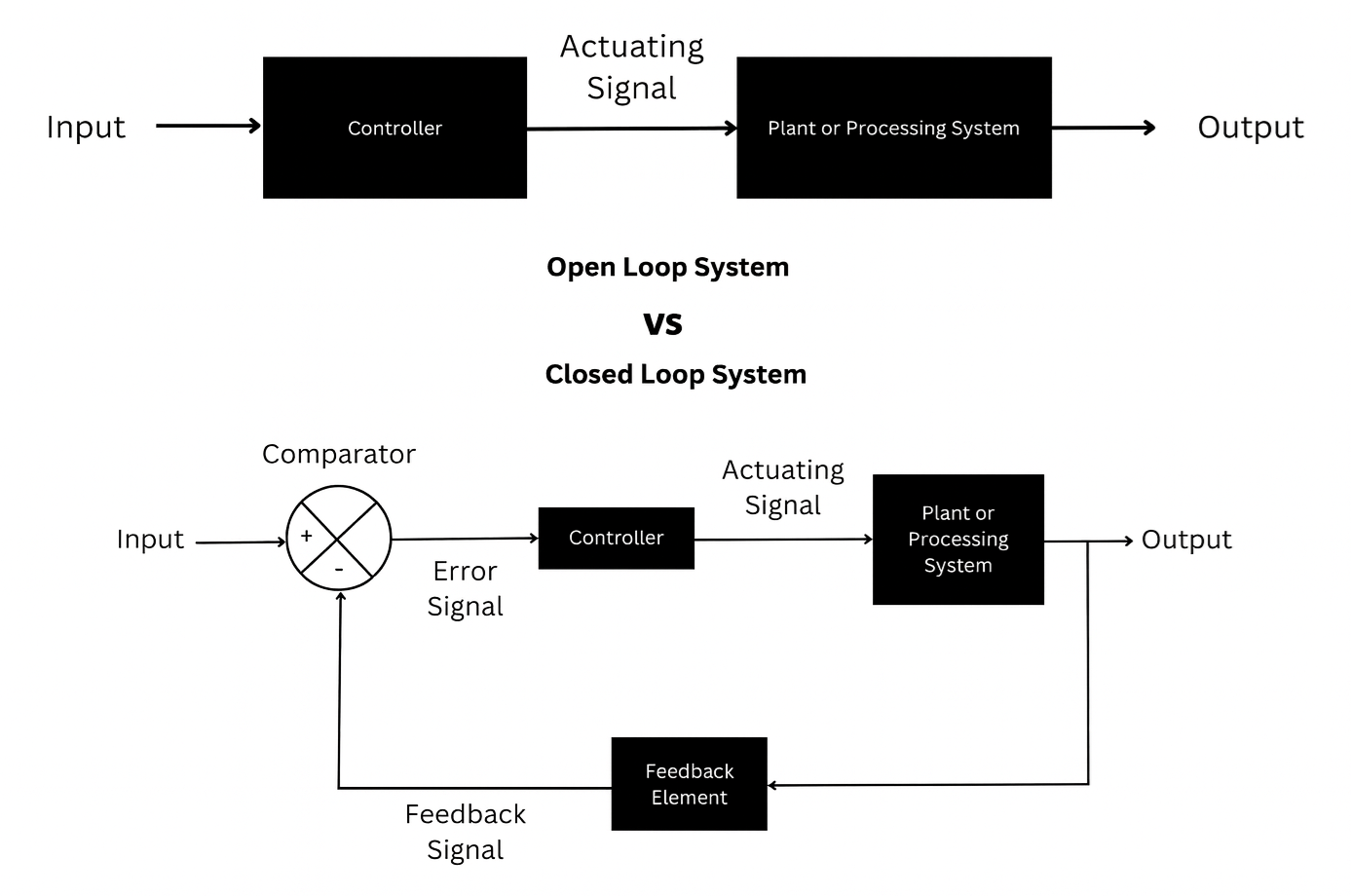

Figuur 1. Open lus versus gesloten lussysteem

Wat is een Open Loop-systeem?

Een open-lussysteem is een type besturingssysteem waarbij de output niet wordt bewaakt of vergeleken met de input.De controleactie wordt uitsluitend toegepast op basis van de gegeven invoer, zonder rekening te houden met het daadwerkelijke resultaat dat door het systeem wordt geproduceerd.Omdat er geen feedbackmechanisme is, kan het systeem zelf geen fouten detecteren of corrigeren.Elke variatie of verstoring heeft rechtstreeks invloed op de uitvoer, zonder aanpassing.Het systeemgedrag is volledig afhankelijk van vooraf gedefinieerde instellingen of kalibratie.Regelsystemen met open lus worden doorgaans gekenmerkt door hun eenvoud en het ontbreken van automatische foutcorrectie.

Wat is een gesloten lussysteem?

Een gesloten-lussysteem is een besturingssysteem dat met behulp van feedback voortdurend de werkelijke output vergelijkt met de gewenste input.Het verschil tussen de ingang en uitgang, het foutsignaal genoemd, bepaalt de regelactie.Door deze op feedback gebaseerde vergelijking kan het systeem automatisch reageren op afwijkingen.De controller past zijn output aan om de fout te verminderen of te elimineren.Hierdoor blijft het systeem beter afgestemd op de gewenste prestaties.Gesloten-lussystemen worden gedefinieerd door hun vermogen om zichzelf te reguleren door middel van feedback.

Componenten van open versus gesloten lussysteem

Onderdeel	Open lus Systeem	Gesloten Loop-systeem
Invoer / Referentiesignaal	Maakt gebruik van een ingang om de werking te starten, maar deze wordt niet vergeleken met de uitvoer.	Maakt gebruik van een ingang dat continu wordt vergeleken met de werkelijke output.
Controleur	Stuurt een vast controleactie uitsluitend gebaseerd op de input.	Past zich aan controleactie continu gebaseerd op feedback.
Aandrijving / Controle-element	Werkt volgens het commando van de controller zonder verificatie.	Wijzigt zijn actie gebaseerd op feedback van het systeem.
Uitgang / Proces	Uitgang is geproduceerd maar niet gemeten of gecorrigeerd.	Uitgang is gecontroleerd en gecorrigeerd om overeen te komen met de gewenste waarde.
Sensor / Meetapparaat	Er is geen sensor gebruikt om de output te meten.	Sensoren meet de output en stuur gegevens naar de controller.
Feedback Pad / Vergelijker	Geen feedback pad- of foutvergelijking.	Feedbackpad en comparator zijn essentieel voor foutdetectie.

Hoe werkt een open en gesloten lussysteem?

Open Loop-systeem

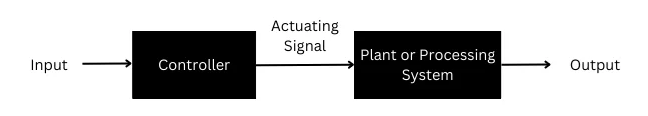

Figuur 2. Blokdiagram van open lussysteem

Een open-lussysteem werkt door het ingangssignaal te verwerken zonder de resulterende uitvoer te controleren.Zoals weergegeven in de afbeelding wordt de ingang rechtstreeks naar de controller gestuurd, die een bedieningssignaal genereert.Dit bedieningssignaal wordt naar de fabriek of het verwerkingssysteem gestuurd om de uitvoer te produceren.De uitvoer beweegt alleen vooruit en wordt in geen enkele vorm teruggestuurd naar de controller.Omdat er geen feedbackpad is, heeft de controller geen informatie over de daadwerkelijke output.Het systeem voltooit zijn werking zodra de uitvoer is geproduceerd, ongeacht of deze overeenkomt met het beoogde resultaat.

Gesloten lussysteem

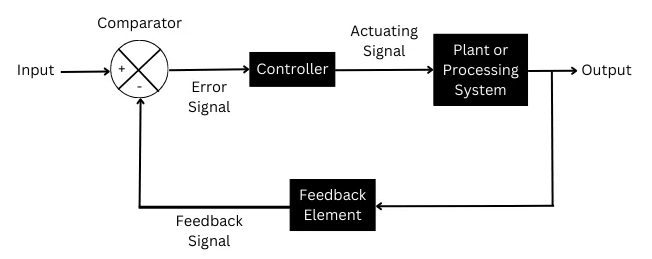

Figuur 3. Blokdiagram van gesloten lussysteem

Een gesloten-lussysteem werkt door de uitvoer voortdurend te vergelijken met de invoer om de systeemreactie te controleren.In de figuur wordt de invoer eerst naar een comparator gestuurd, waar deze wordt vergeleken met het feedbacksignaal van de uitvoer.Deze comparator produceert een foutsignaal dat het verschil vertegenwoordigt tussen de gewenste invoer en de werkelijke uitvoer.Het foutsignaal wordt vervolgens naar de controller gestuurd, die een passend bedieningssignaal genereert.Dit bedieningssignaal drijft de fabriek of het verwerkingssysteem aan om de uitvoer te produceren.De uitvoer wordt via een feedbackelement teruggekoppeld naar de comparator, waardoor een volledige lus ontstaat die continue aanpassing mogelijk maakt.

Toepassingen van Open Loop versus Closed Loop-systeem

Toepassing Gebied	Open lus Systeem	Gesloten Loop-systeem
Huishouden Apparaten	Wassen machines (op basis van timer): voor een vaste tijd werken zonder de output te controleren.	Thermostaten in airconditioners en koelkasten: Pas de temperatuur aan met behulp van feedback.
Verwarming en Koken	Magnetron ovens (tijdgestuurd): Verwarming is alleen afhankelijk van de vooraf ingestelde tijd.	Temperatuurgecontroleerd ovens: Regel de warmte met behulp van sensoren.
Verkeer en Vervoer	Vaste tijd verkeerslichten: verander signalen op basis van vooraf ingestelde timing.	Cruisen besturingssystemen: Behoud de voertuigsnelheid met behulp van feedback.
Industrieel Machines	Transportband banden: Draaien met constante snelheid zonder lastbewaking.	Industrieel motorsnelheidsregeling: handhaaft de snelheid onder wisselende belastingen.
Macht en Elektrische systemen	Basis batterij laders: leveren vaste spanning of stroom.	Automatisch spanningsregelaars (AVR): Handhaaf een stabiele uitgangsspanning.
Automatisering en Controle	Op timer gebaseerd irrigatiesystemen: werken gedurende vooraf ingestelde duur.	PLC-gebaseerd procesbesturingssystemen: Pas operaties aan met behulp van sensorfeedback.
Robotica en Bewegingscontrole	Eenvoudig repetitieve machines: voer vaste bewegingen uit.	Servomotoren en robotarmen: controleer positie en snelheid nauwkeurig.
Vloeistof en Niveaucontrole	Handmatig water pompen: werken zonder niveaudetectie.	Automatisch waterniveauregelaars: pompen starten en stoppen op basis van feedback.

Voordelen van open en gesloten lussystemen

Voordelen van Open Loop-systeem

• Eenvoudig ontwerp en gemakkelijk te begrijpen

• Lage kosten door minder componenten

• Snelle responstijd

• Eenvoudige constructie en onderhoud

• Geen sensoren of feedbackelementen nodig

• Stabiele werking zonder door feedback veroorzaakte oscillaties

• Ideaal voor vaste en voorspelbare bedrijfsomstandigheden

Voordelen van gesloten lussysteem

• Hoge nauwkeurigheid door continue feedback

• Automatische foutdetectie en -correctie

• Minder last van externe verstoringen

• Betere prestaties onder wisselende belastingsomstandigheden

• Verbeterde betrouwbaarheid en consistentie

• Vermogen om onstabiele processen te stabiliseren

• Geschikt voor complexe en op precisie gebaseerde toepassingen

Nadelen van open en gesloten lussystemen

Nadelen van Open Loop-systeem

• Geen feedback, dus fouten kunnen niet worden gecorrigeerd

• Lagere nauwkeurigheid dan gesloten-lussystemen

• Zeer gevoelig voor storingen en parameterwijzigingen

• Output is volledig afhankelijk van kalibratie

• Slecht aanpassingsvermogen aan veranderende omstandigheden

• Niet geschikt voor complexe of nauwkeurige besturing

Nadelen van een gesloten lussysteem

• Complexer ontwerp en implementatie

• Hogere kosten door sensoren en feedbackcomponenten

• Vereist regelmatig onderhoud en kalibratie

• Langzamere reactie als gevolg van feedbackverwerking

• Risico op instabiliteit of trillingen bij slecht ontwerp

• Het falen van feedbackelementen kan de systeemprestaties beïnvloeden

Open-lussysteem versus gesloten-lussysteem

Parameter	Open lus Systeem	Gesloten Loop-systeem
Feedback Aanwezigheid	Geen feedback pad wordt gebruikt.	Feedbackpad is een belangrijk onderdeel van het systeem.
Controle Actie	Controle actie hangt alleen af van het ingangssignaal.	Controle actie hangt af van de fout tussen invoer en uitvoer.
Fout Correctie	Fouten kunnen dat niet automatisch worden gedetecteerd of gecorrigeerd.	Fouten zijn voortdurend gedetecteerd en gecorrigeerd.
Nauwkeurigheid	Lage nauwkeurigheid vanwege het ontbreken van feedback.	Hoge nauwkeurigheid dankzij continue feedbackcontrole.
Complexiteit	Eenvoudig systeem structuur en ontwerp.	Complexer door sensoren en feedbackcircuits.
Stabiliteit	Natuurlijk stabiel onder vaste omstandigheden.	Stabiliteit hangt af van een goed feedbackontwerp.
Reactietijd	Sneller reactie omdat er geen sprake is van feedbackverwerking.	Enigszins langzamer vanwege feedback en vergelijkingsproces.
Verstoring Behandeling	Zeer beïnvloed door externe verstoringen.	Minder getroffen omdat feedback verstoringen compenseert.
Betrouwbaarheid	Minder betrouwbaar wanneer de bedrijfsomstandigheden veranderen.	Betrouwbaarder onder wisselende omstandigheden.
Sensor Vereiste	Sensoren zijn niet vereist.	Sensoren zijn nodig om de output te meten.
Onderhoud	Makkelijk behouden dankzij de eenvoudige structuur.	Vereist regelmatig onderhoud en kalibratie.
Aanpassingsvermogen	Arm aanpassingsvermogen aan belasting of veranderingen in de omgeving.	Hoog aanpassingsvermogen aan veranderingen en verstoringen.

Conclusie

Open-lussystemen zijn eenvoudig en goedkoop, maar kunnen fouten niet corrigeren omdat ze geen feedback gebruiken.Closed loop-systemen gebruiken feedback om de output aan te passen, waardoor ze nauwkeuriger en betrouwbaarder worden.De verschillen in componenten, werking, voordelen en beperkingen benadrukken hoe feedback het systeemgedrag beïnvloedt.De keuze tussen deze systemen hangt af van de vereiste precisie, complexiteit, kosten en bedrijfsomstandigheden.
