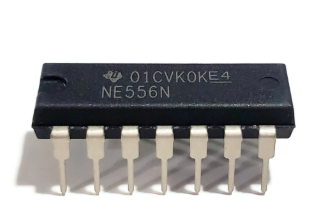

NE556N Dual Timer IC uitgelegd: functionaliteit en toepassingen

De NE556 is een veelzijdige dual-timer IC die timingfuncties vereenvoudigt in een breed scala van elektronische toepassingen.Als de dual-timer tegenhanger van de iconische NE555, combineert het twee onafhankelijke timers in een enkel 14-pins pakket, ideaal voor projecten die meerdere timingactiviteiten vereisen.Dit artikel behandelt de PINOUT, functies van de NE556 en een vergelijking met vergelijkbare componenten zoals de LM556 en NE555.Het legt uit hoe u de NE556 kunt gebruiken in astabiele, monostabele en bistabiele modi, samen met praktische toepassingen zoals tijdsvertragingen en sequentiële timingcircuits, die de veelzijdigheid voor u presenteren.

Catalogus

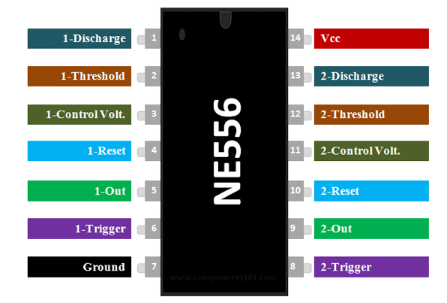

Pinout -configuratie

Pin -nummer	Speldnaam	Beschrijving
1, 13	Afvoer	Open collectoruitgang die een condensator aftelt tussen intervallen (in fase met uitgang).Het schakelt de uitgang van hoog naar Laag wanneer spanning 2/3 van de voedingsspanning bereikt.
2, 12	Drempelwaarde	Vergelijkt de spanning die op de terminal wordt toegepast met een Referentiespanning van 2/3 VCC.De spanningsamplitude die hierop wordt toegepast Terminal is verantwoordelijk voor de ingestelde status van de flip-flop.
3, 11	Besturingsspanning	Regelt de drempel- en triggerniveaus.Het bepaalt De pulsbreedte van de uitgangsgolfvorm.Een externe spanning die hierop wordt toegepast PIN kan ook worden gebruikt om de uitgangsgolfvorm te moduleren.
4, 10	Resetten	Negatieve puls toegepast op deze pin om uit te schakelen of te resetten de timer.Wanneer het niet wordt gebruikt voor reset -doeleinden, moet het worden aangesloten op VCC Vermijd valse triggering.
5, 9	Uit	Deze pin is normaal gesproken verbonden met load, omdat het de enige is Pin met uitgangsgedreven golfvorm.
6, 8	Trekker	Verantwoordelijk voor de overgang van de flip-flop van set naar reset.De uitgang van de timer hangt af van de amplitude van de externe Trigger -puls toegepast op deze pin.
7	Grond	Grondreferentiespanning (0V).
14	VCC	Leveringsspanning (typisch = 5V, maximum = 18V).

Functies en technische specificaties

Functie/specificatie	Details
Precisietimers	Twee precisietimers in één enkel pakket
Typische bedrijfsspanning	+5V
Maximale werkspanning	+18V
Bron/gootsteenstroom (uitvoerpen)	150 mA
Minimale drempelspanning	2.4V @ VCC = 5V
Bedrijfstemperatuur	Tot 70 ° C
Beschikbare pakketten	14-pins PDIP, SOIC, VSSOP

Alternatieven

• LM556

555 en 556 IC -verschillen

Functie	NE555 Timer IC	NE556 Timer IC
Beschrijving	Classic Timer IC	Opvolger van NE555 met twee timers in één pakket
Timers	Enkele timer	Dubbele timers
Pakket	Standaard	Vermindert de vormfactor en de systeemcomplexiteit
Functie	Identiek aan NE556	Identiek aan NE555
PIN BESCHRIJVING	Identiek aan NE556	Identiek aan NE555

Gebruikmakend van de NE556 IC

De NE556 IC presenteert een eenvoudige maar geavanceerde oplossing voor timingtoepassingen, die doen denken aan de bekende NE555.Dit geïntegreerde circuit heeft een 14-pins dual-timer configuratie, die bestaat uit twee onafhankelijke sets timerpinnen.Dit doordachte ontwerp zorgt voor gedeelde verbindingen voor VCC en grond, stroomlijningscircuitlay -outs, terwijl de efficiëntie wordt gestimuleerd in scenario's die meerdere timingfuncties vereisen.

Timer IC's, inclusief de NE556, zijn fundamenteel voor een breed scala aan elektronische toepassingen, dankzij hun opmerkelijke veelzijdigheid.Ze kunnen in verschillende modi functioneren, elk op maat gemaakt voor specifieke taken:

• Astable -modus: Genereert continue vierkante golven, perfect voor klokpulsen.

• Monostabele modus: Produceert een enkele uitgangspuls geactiveerd door een extern signaal.

• Bistabiele modus: Fungeert als een flip-flop en handhaaft een stabiele uitgangsstatus totdat deze wordt geactiveerd.

In praktische toepassingen kan de NE556 worden gebruikt voor alles, van basistimers tot ingewikkelde systemen voor het genereren van puls.U kunt bijvoorbeeld de NE556 in Astable -modus configureren om een ​​knipperend LED -circuit te creëren, met zowel de praktische als de toegankelijke aard.Dergelijk ervaringsgericht leren versterkt niet alleen de kennis van timingcircuits, maar benadrukt ook het vermogen van de NE556 om timingintervallen effectief te beheren.

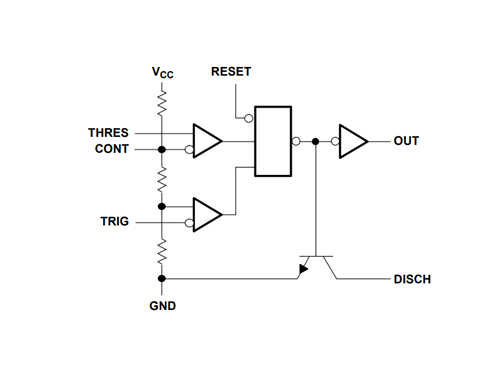

Het verkennen van de interne architectuur van de NE556 onthult een robuust ontwerp met drie 5K-weerstanden, dubbele vergelijkers en een flip-flop.Deze configuratie ondersteunt niet alleen de veelzijdige bewerking, maar vergemakkelijkt ook de precieze timingcontrole.De dubbele vergelijkers spelen een opmerkelijke rol bij het nauwkeurig vergelijken van de inputspanningen, een belangrijk aspect van betrouwbare timingfuncties.Bekendheid met deze componenten rust u uit met de kennis om effectief problemen op te lossen en circuitprestaties te verbeteren.

Gebruik

Het NE556 Integrated Circuit (IC) valt op als een opmerkelijk aanpasbare component en vindt zijn plaats in een groot aantal toepassingen.Deze omvatten het genereren van tijdvertragingen, modulatie van pulsbreedtes, pulsgeneratie, precisietiming en sequentiële timingcircuits.Door de veelzijdigheid kan het fungeren als een ultiem element in inspanningen, wat aantrekkelijk is voor degenen die de mix van creativiteit en technische vaardigheden waarderen.

Tijdvertraging genereren

In tijdsvertragingstoepassingen kan de NE556 vakkundig worden geconfigureerd om precieze vertragingen te produceren.Deze functie is hoofdzakelijk voordelig in scenario's waarbij timing van het grootste belang is, zoals in geautomatiseerde systemen of veiligheidsmechanismen.Door weerstands- en condensatorwaarden te verfijnen, wordt u gemachtigd om de vertragingsduur aan te passen aan hun specifieke behoeften.Deze hands-on benadering van timing heeft zijn weg gevonden naar verschillende industrieën, van automotive tot consumentenelektronica, waar betrouwbare timingreeksen een sleutelrol spelen bij het waarborgen van functionaliteit en veiligheid.

Pulsbreedtemodulatie (PWM)

Pulsbreedtemodulatie vertegenwoordigt een andere prominente toepassing van de NE556.Deze techniek wordt uitgebreid gebruikt bij motorbesturing, LED -dimmen en audiosignaalmodulatie.Door de duty -cyclus van het uitgangssignaal aan te passen, kunt u het aan een lading geleverde vermogen moduleren, wat een opmerkelijk niveau van controle oplevert.Dit aanpassingsvermogen verhoogt niet alleen de efficiëntie, maar zorgt ook voor meer verfijnd beheer van apparaten.Het aangaan van PWM in werkelijke projecten verdiept vaak de waardering voor de manier waarop variaties in signaalkenmerken intensief de prestaties van het apparaat kunnen beïnvloeden.

Pulsgeneratie

De NE556 blinkt uit in het genereren van pulsen, die kunnen worden gebruikt in een breed scala aan toepassingen, waaronder klokgeneratie in digitale circuits en gebeurtenis triggeren in sequentiële logica.Het vermogen om stabiele en herhaalbare pulsen te produceren is actief voor systemen die afhankelijk zijn van precieze timing.U kunt vaak ontdekken dat experimenteren met verschillende configuraties leidt tot waardevolle inzichten in het gedrag van elektronische componenten, waardoor een intuïtief begrip van circuitontwerp wordt bevorderd.

Precisietiming

Precisiedimingcircuits profiteren enorm van de functies van de NE556.Met zijn lage jitter en stabiele output is het zeer geschikt voor toepassingen die een hoge nauwkeurigheid eisen.Dit is vooral relevant in telecommunicatie- en data -acquisitiesystemen, waar zelfs kleine timing -discrepanties kunnen leiden tot aanzienlijke fouten.Door de NE556 in deze contexten te integreren, kunt u de betrouwbaarheid en prestaties verbeteren, waardoor het belang van nauwgezette timing in elektronische systemen wordt benadrukt.

Sequentiële timingcircuits

Sequentiële timingcircuits, die een reeks getimede gebeurtenissen vereisen, vertegenwoordigen een ander gebied waar de NE556 schijnt.Door meerdere NE556 IC's te trappen, kunt u ingewikkelde timingsequenties construeren, nuttig voor toepassingen zoals geautomatiseerde assemblagelijnen of gebeurtenisgestuurde besturingssystemen.De kennis die wordt opgedaan door het bouwen van deze circuits, ontdekt vaak het complexe samenspel tussen timing, controle en systeemgedrag, waardoor de algemene ontwerpexpertise uiteindelijk wordt verhoogd.

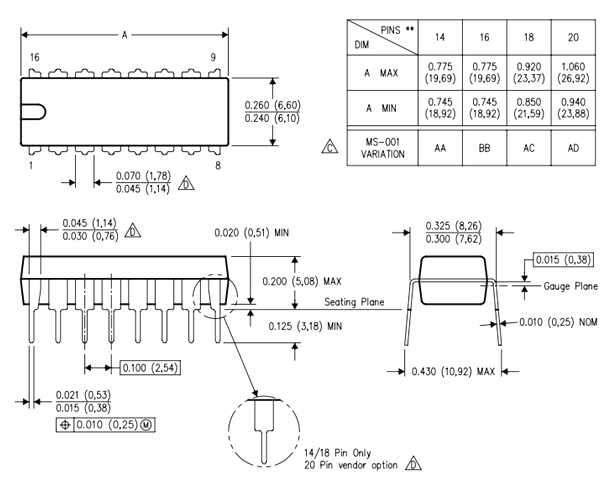

2D -model (PDIP)
