Motorstartcondensatoren uitgelegd voor eenfasige motoren

Het zal je misschien opvallen dat sommige motoren soepel starten, terwijl andere worstelen of zoemen voordat ze draaien, en dat verschil komt vaak neer op de condensator.Een motorstartcondensator zorgt ervoor dat een enkelfasige wisselstroommotor begint te draaien wanneer er stroom wordt ingeschakeld.Het werkt stil op de achtergrond en slaat energie op en geeft het precies op het juiste moment vrij om de motor in beweging te krijgen.Als u begrijpt hoe dit onderdeel werkt, waar het wordt gebruikt en hoe het verschilt van een bedrijfscondensator, krijgt u inzicht in alledaagse apparaten zoals apparaten, pompen en elektrisch gereedschap, en kunt u ook de juiste condensator kiezen wanneer vervanging nodig is.

Catalogus

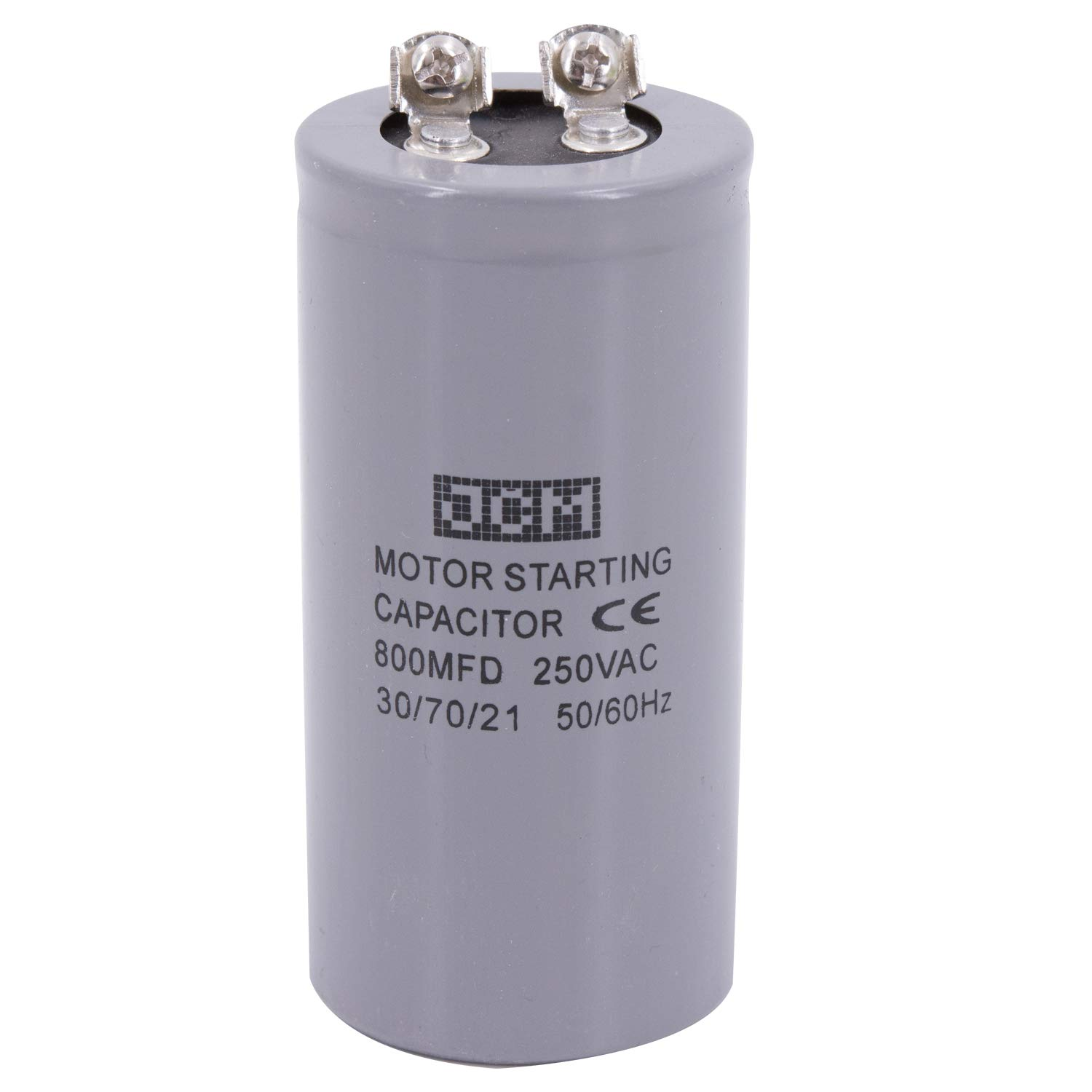

Figuur 1. Motorstartcondensator

Wat is een motorstartcondensator

Een motorstartcondensator is een elektrisch onderdeel dat wordt gebruikt in enkelfasige wisselstroommotoren om de rotatie bij het opstarten te helpen initiëren.Bij deze motoren produceert de voeding alleen niet genoeg kracht om de beweging in gang te zetten, waardoor de motor niet uit zichzelf kan starten.

De startcondensator slaat korte tijd elektrische energie op en geeft deze vrij tijdens het opstarten, waardoor de motor de initiële kracht kan ontwikkelen die nodig is om te beginnen draaien.Zijn rol is beperkt tot deze korte startperiode en is niet ontworpen voor continu gebruik.Zodra de motor draait, is de startcondensator niet langer nodig, aangezien deze uitsluitend bedoeld is om de motor te ondersteunen tijdens de eerste start.

Waarom eenfasige motoren een startcondensator nodig hebben

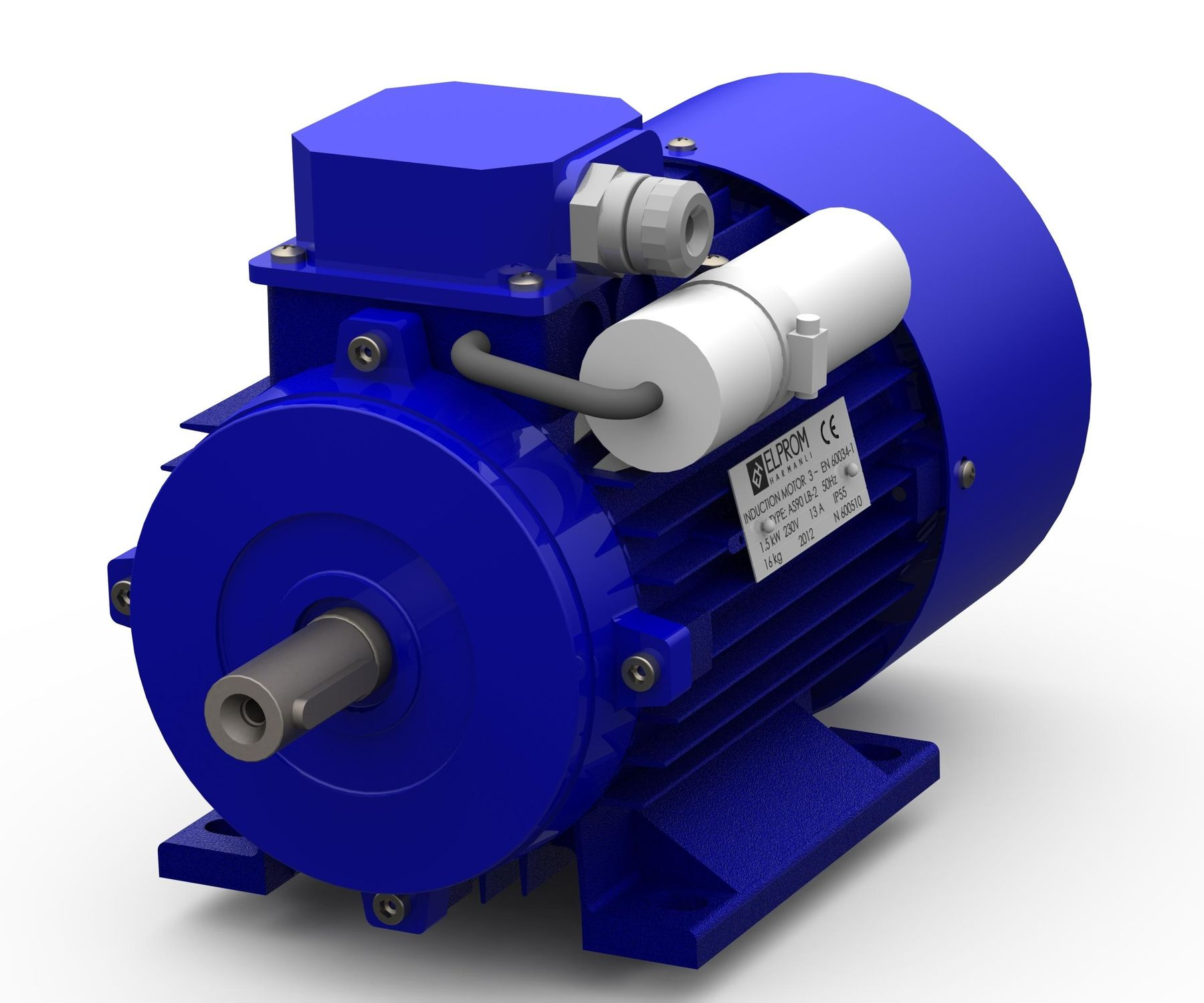

Figuur 2. Eenfasige motor met startcondensator

Eenfasige AC-motoren hebben een natuurlijke beperking bij het opstarten.Wanneer er stroom wordt ingeschakeld, produceert de enkele wisselstroom een ​​magnetisch veld dat in sterkte pulseert maar niet roteert.Dit type magnetisch veld is niet in staat voldoende rotatiekracht te creëren om de motor vanuit rust te starten.

Bij stilstand zijn de krachten die op de rotor inwerken gelijk en tegengesteld, er is dus geen voorkeursbewegingsrichting.Vanwege dit evenwicht kan de rotor stationair blijven, ook al is de motor bekrachtigd.In de praktijk merkt u mogelijk dat de motor een laag zoemend geluid produceert zonder te draaien, wat dit gebrek aan startkoppel weerspiegelt.

Om de rotatie te starten heeft de motor een manier nodig om dit evenwicht te verstoren.Een extra faseverschuiving introduceert een verschil in timing tussen magnetische effecten in de motor.Door deze verandering kan een tijdelijk roterend magnetisch veld worden gevormd, waardoor een duidelijke draairichting en de initiële kracht ontstaat die nodig is voor een betrouwbare start.

Hoe een motorstartcondensator werkt

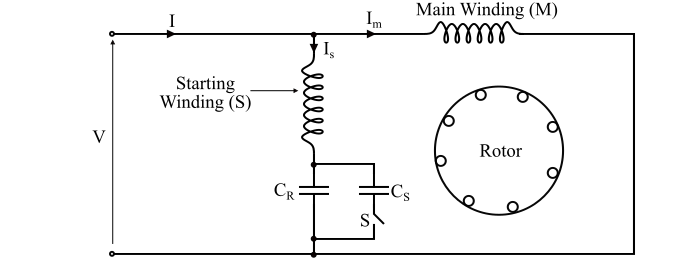

Figuur 3. Schakelschema van de startcondensator van de motor

Een motorstartcondensator werkt door de timing van de stroom binnen een enkelfasige wisselstroommotor aan te passen, zodat de rotatie kan beginnen.Het circuit omvat een hoofdwikkeling en een hulpwikkeling, ook wel startwikkeling genoemd, verbonden via een startcondensator.De hulpwikkeling is alleen meegeleverd om te helpen tijdens het opstarten en heeft geen continue operationele rol.

Wanneer er spanning wordt aangelegd, vloeit er stroom door beide wikkelingen.De startcondensator vertraagt ​​de stroom in de hulpwikkeling, waardoor deze op een ander tijdstip zijn piek bereikt dan de stroom in de hoofdwikkeling.Deze vertraging creëert een faseverschil tussen de twee stromen, wat leidt tot een overeenkomstige verschuiving in de magnetische velden die door elke wikkeling worden geproduceerd.

Omdat de magnetische velden niet langer gesynchroniseerd zijn, produceert hun gecombineerde effect een roterend magnetisch veld in plaats van een pulserend magnetisch veld.Dit roterende veld oefent een onevenwichtige kracht uit op de rotor, waardoor een startkoppel ontstaat en de motor in een gecontroleerde richting kan gaan draaien.De gecoördineerde actie van de hoofdwikkeling, hulpwikkeling en condensator schept de voorwaarden die nodig zijn voor het opstarten van de motor.

Start en gebruik condensatoren en hun circuitwerking

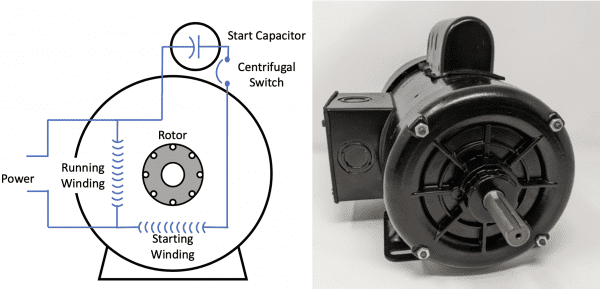

Figuur 4. Start en voer de werking van de condensatormotor uit

Enkelfasige wisselstroommotoren kunnen startcondensatoren, bedrijfscondensatoren of een combinatie van beide gebruiken, afhankelijk van hoe de motor is ontworpen om te werken.Hoewel deze componenten op elkaar lijken, dienen ze verschillende doeleinden en functioneren ze in verschillende stadia van de werking van de motor

Start condensatorwerking

Een startcondensator wordt alleen gebruikt tijdens de opstartfase.Het is in serie geschakeld met de hulpwikkeling om een ​​sterke faseverschuiving te creëren, waardoor de motor voldoende koppel kan ontwikkelen om te beginnen met draaien.Deze condensator is ontworpen voor gebruik op korte termijn en wordt doorgaans uit het circuit verwijderd zodra de motor een bepaalde snelheid bereikt.De ontkoppeling wordt gewoonlijk afgehandeld door een centrifugaalschakelaar of relais, die het startcircuit na het opstarten automatisch opent.

Voer de condensatorwerking uit

Een bedrijfscondensator is daarentegen ontworpen om tijdens normaal motorbedrijf in het circuit te blijven.Nadat de startcondensator is losgekoppeld, blijft de bedrijfscondensator samenwerken met de hulpwikkeling om een ​​soepelere en stabielere rotatie te behouden.Zijn functie is niet het leveren van een hoog startkoppel, maar het ondersteunen van een efficiënte en evenwichtige werking van de motor terwijl de motor draait.

Toepassingen van motorstart- en bedrijfscondensatoren

Motorstart- en bedrijfscondensatoren worden vaak gebruikt in enkelfasige AC-motortoepassingen waarbij de elektrische voeding beperkt is tot enkelfasige stroom.Deze toepassingen zijn wijdverspreid in residentiële, commerciële en licht industriële omgevingen die een gemiddeld motorvermogen en eenvoudige elektrische aansluitingen vereisen.

In huishoudelijke apparaten zoals wasmachines, drogers, koelkasten en stofzuigers ondersteunen condensatoren een betrouwbare motorwerking tijdens zowel het opstarten als normaal gebruik.Startcondensatoren helpen de motor bij het beginnen met draaien onder belasting, terwijl runcondensatoren helpen om soepele en stabiele prestaties te behouden zodra de motor draait.

Elektrisch gereedschap, waaronder boormachines, zagen en slijpmachines, maken gebruik van eenfasige motoren met condensatoren om veelvuldig starten en variabele belastingen aan te kunnen.Door de aanwezigheid van condensatoren kunnen deze gereedschappen voldoende startkracht ontwikkelen met behoud van het compacte formaat en de draagbaarheid.

In pompen en compressoren, zoals waterpompen, luchtcompressoren en koelcompressoren, maken motorcondensatoren het opstarten tegen mechanische weerstand mogelijk en zorgen ze voor een consistente werking.Deze systemen beginnen vaak onder belasting te werken, waardoor condensatoren essentieel zijn voor betrouwbare motorprestaties.

Airconditioningsystemen zijn ook afhankelijk van motorstart- en bedrijfscondensatoren voor ventilator- en compressormotoren.In residentiële en kleine commerciële installaties worden vaak enkelfasige motorontwerpen gebruikt vanwege hun compatibiliteit met standaard voedingen en eenvoudige elektrische vereisten.

Voordelen en beperkingen van motorstartcondensatoren

Voordelen	Beperkingen
Biedt een hoog startkoppel voor eenfasige motoren	Alleen ontworpen voor kortdurend gebruik
Maakt een betrouwbare zelfstart vanuit stilstand mogelijk	Kan oververhitten als hij te lang onder spanning blijft staan
Eenvoudige en goedkope oplossing	Beperkte levensduur vanwege hoge elektrische spanning
Eenvoudig te integreren in motorcircuits	Gevoelig voor extreme temperaturen
Verbetert de opstartprestaties onder belasting	Groter fysiek formaat voor hogere capaciteit
Verkort de opstartstroomduur	Niet geschikt voor continu gebruik
Compatibel met standaard eenfasige voeding	De capaciteitswaarde moet nauw op elkaar afgestemd zijn
Op grote schaal verkrijgbaar in standaardbeoordelingen	Elektrolytische typen gaan na verloop van tijd achteruit
Ondersteunt compacte motorontwerpen	Door een storing kan de motor niet starten
Minimale besturingscircuits vereist	Vereist extra schakelcomponenten

Conclusie

Een motorstartcondensator speelt een stille maar belangrijke rol bij het helpen werken van eenfasige motoren zoals verwacht.Het ondersteunt het opstarten van de motor door ervoor te zorgen dat de rotatie soepel en betrouwbaar begint.Als u begrijpt waarom dit nodig is, worden de grenzen van eenfasige stroom verklaard en hoe met deze grenzen in praktische ontwerpen rekening wordt gehouden.Als u het verschil kent tussen start- en bedrijfscondensatoren, kunt u onjuiste vervangingen voorkomen.Door naar toepassingen in de echte wereld te kijken, kunt u zien hoe vaak deze componenten voorkomen in alledaagse apparatuur.Wanneer u de juiste condensator kiest, draagt ​​u bij aan een stabiele werking en vermindert u de belasting van de motor.
