Programmable Logic Controller (PLC): werking, typen en toepassingen

Een Programmable Logic Controller (PLC) gebruik je om machines en industriële processen op een betrouwbare en gecontroleerde manier te automatiseren.In dit artikel leert u wat een PLC is, hoe deze werkt via de scancyclus en hoe de belangrijkste hardwarecomponenten samenwerken.Je ziet ook de verschillende soorten PLC's, veelgebruikte programmeertalen en hoe invoer- en uitvoerapparaten de controller verbinden met apparatuur.Aan het einde begrijp je duidelijk waar PLC's worden gebruikt en waarom ze belangrijk zijn in automatiseringssystemen.

Catalogus

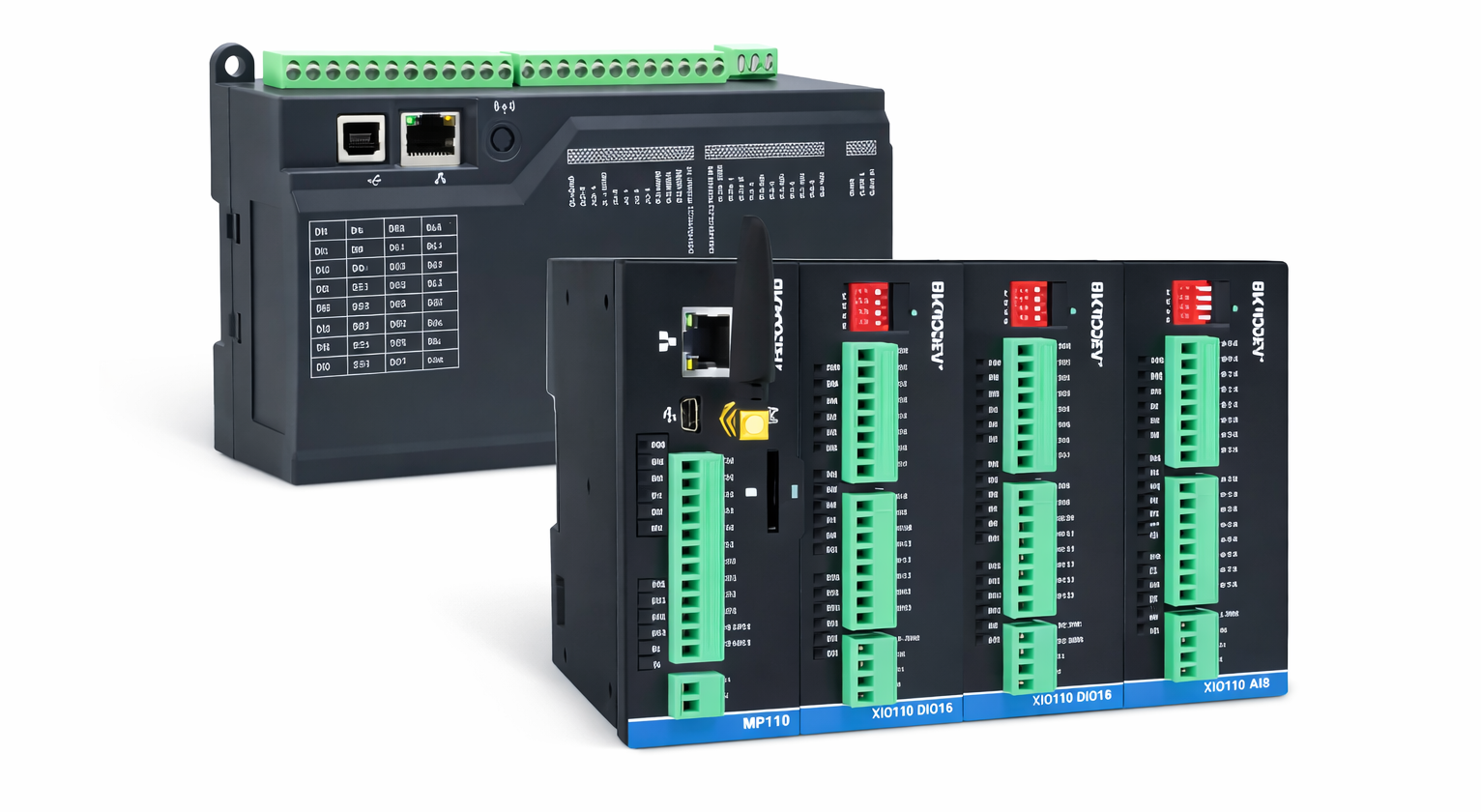

Figuur 1. Programmable Logic Controller (PLC)

Wat is een programmeerbare logische controller?

Een Programmable Logic Controller (PLC) is een robuust industrieel besturingsapparaat dat wordt gebruikt om machines en processen te automatiseren.Het is ontworpen om besturingstaken betrouwbaar uit te voeren in omgevingen met elektrische ruis, trillingen en temperatuurveranderingen.PLC's worden veel gebruikt omdat ze een stabiele, herhaalbare besturing bieden met behulp van software in plaats van bedrade relais.Ze maken het mogelijk om automatiseringssystemen aan te passen of uit te breiden zonder hele panelen opnieuw te bedraden.In de industriële automatisering dienen PLC's als de centrale besluitvormingseenheid die input en output coördineert volgens vooraf gedefinieerde logica.

Hoe werkt een PLC?

Figuur 2. PLC-bedrijfscyclus

Een PLC werkt door herhaaldelijk een eenvoudige en voorspelbare bedieningscyclus uit te voeren, de scancyclus.Zoals weergegeven in de afbeelding begint het proces met het scannen van invoer, waarbij de PLC de huidige status van aangesloten signalen leest.Vervolgens voert de controller de programma-uitvoering uit, waarbij de opgeslagen logica op de ingangsstatussen wordt toegepast.Nadat de logica is geëvalueerd, voert de PLC een uitgangsupdate uit, waarbij de uitgangssignalen dienovereenkomstig worden gewijzigd.Deze sequentie loopt continu in een lus, waardoor de PLC snel op veranderingen kan reageren.De afbeelding illustreert deze gesloten lus van lezen, verwerken en bijwerken.Deze cyclusgebaseerde werking zorgt voor een stabiele en tijdige besturing in industriële automatiseringssystemen.

Componenten van een PLC-systeem

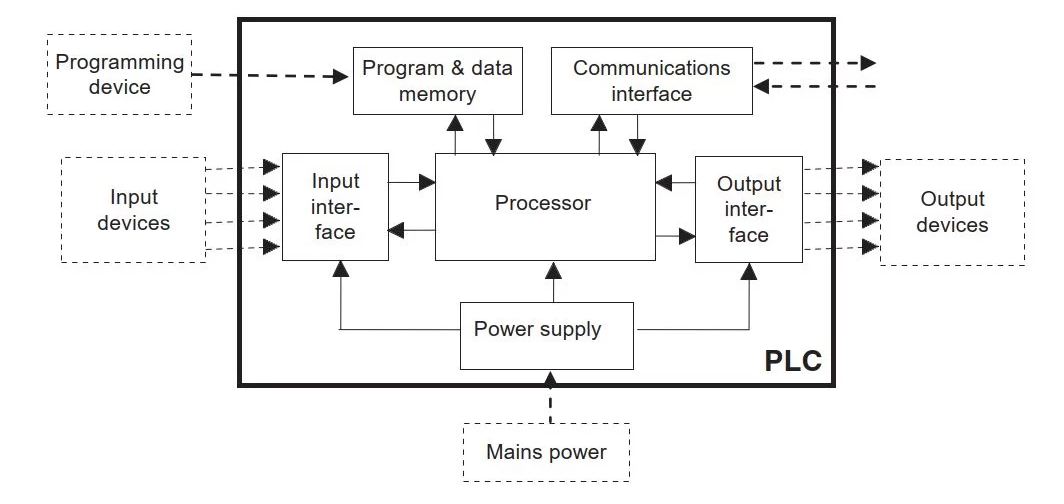

Figuur 3. Hoofdcomponenten van een PLC-systeem

• CPU (centrale verwerkingseenheid)

De CPU is de kern van de PLC en is verantwoordelijk voor het verwerken van besturingsinstructies.Het beheert de logische uitvoering, interne coördinatie en de algehele werking van de controller.De CPU zorgt voor consistent en deterministisch gedrag tijdens automatiseringstaken.

• Voeding

De voeding zet binnenkomende elektrische stroom om in gereguleerde spanningen die nodig zijn voor de PLC.Het levert stabiele stroom aan alle interne modules en beschermt het systeem tegen spanningsschommelingen.Betrouwbare vermogensafgifte is essentieel voor continu gebruik.

• Invoermodules

Ingangsmodules ontvangen signalen van externe apparaten en zetten deze om in een vorm die de PLC kan herkennen.Ze bieden elektrische isolatie en signaalconditionering om interne circuits te beschermen.Deze modules fungeren als interface tussen het fysieke proces en de controller.

• Uitgangsmodules

Uitgangsmodules sturen besturingssignalen van de PLC naar externe apparaten.Ze vertalen interne controlebeslissingen naar elektrische signalen die geschikt zijn voor veldapparatuur.Een juiste uitvoerafhandeling zorgt voor nauwkeurige en veilige controleacties.

• Geheugen (programma en gegevens)

Het PLC-geheugen slaat besturingsprogramma's en systeemgegevens op die nodig zijn voor de werking.Het behoudt configuratie-informatie en operationele waarden tijdens runtime.Geheugen zorgt ervoor dat de PLC logica consistent over de cycli heen kan uitvoeren.

• Communicatie-interfaces

Dankzij communicatie-interfaces kan de PLC gegevens uitwisselen met externe systemen.Ze ondersteunen de integratie met andere controllers, monitoringsystemen en programmeerapparaten.Deze interfaces maken gecoördineerde automatisering over grotere systemen mogelijk.

Soorten PLC's

Compacte PLC's

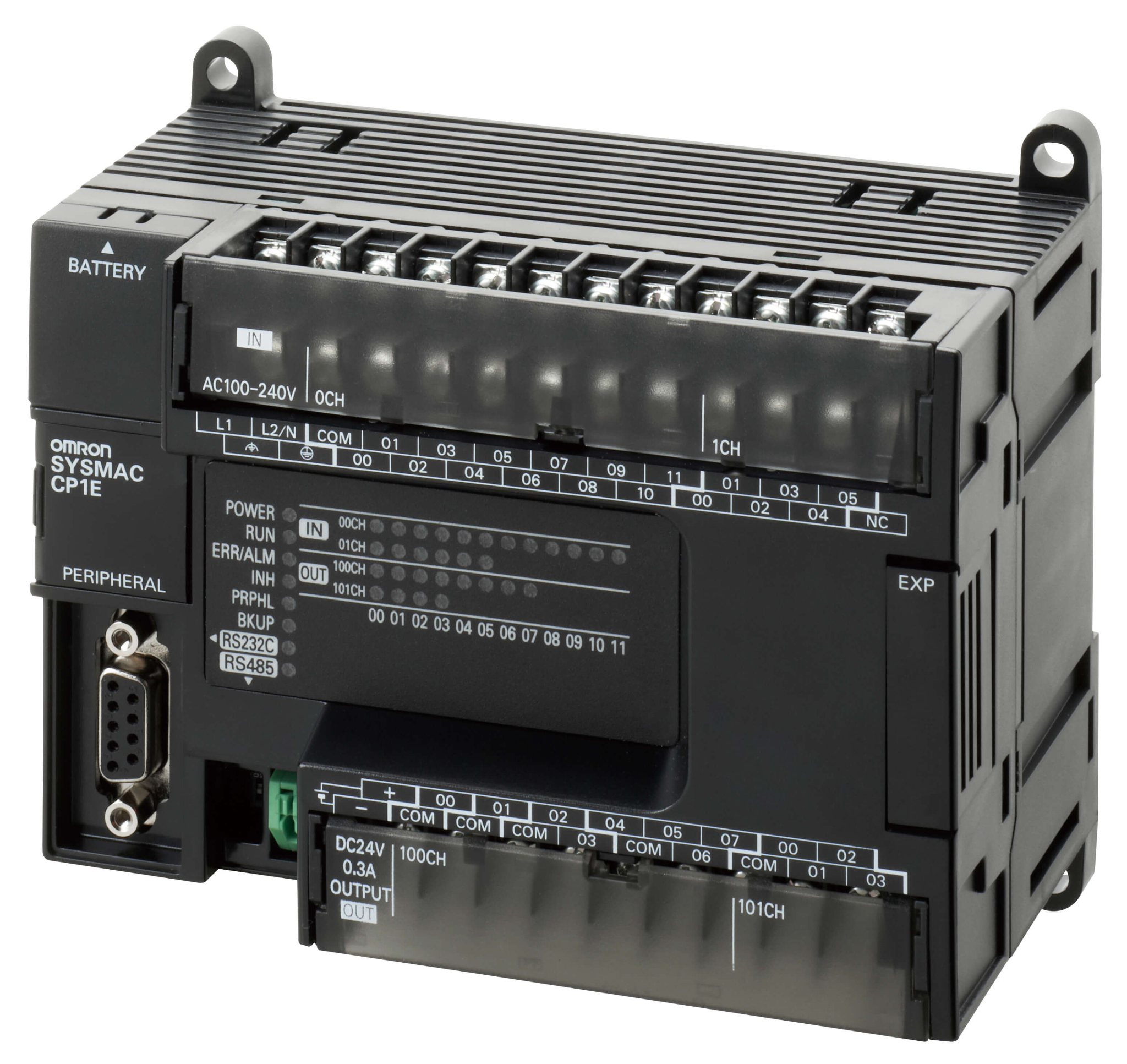

Figuur 4. Compacte PLC

Een compacte PLC is een op zichzelf staande controller met vaste ingangen, uitgangen en verwerkingsfuncties in één eenheid.Het is ontworpen voor kleine automatiseringstaken waarbij de ruimte en de kosten beperkt zijn.De afbeelding laat zien hoe alle besturingsfuncties in één behuizing zijn geïntegreerd.Compacte PLC's zijn eenvoudig te installeren en vereisen minimale bedrading.Ze worden vaak gebruikt in eenvoudige bedieningspanelen en op zichzelf staande machines.Hun vaste ontwerp maakt ze geschikt voor toepassingen met stabiele en goed gedefinieerde eisen.Compacte PLC's bieden betrouwbare besturing zonder dat systeemuitbreiding nodig is.

Modulaire PLC's

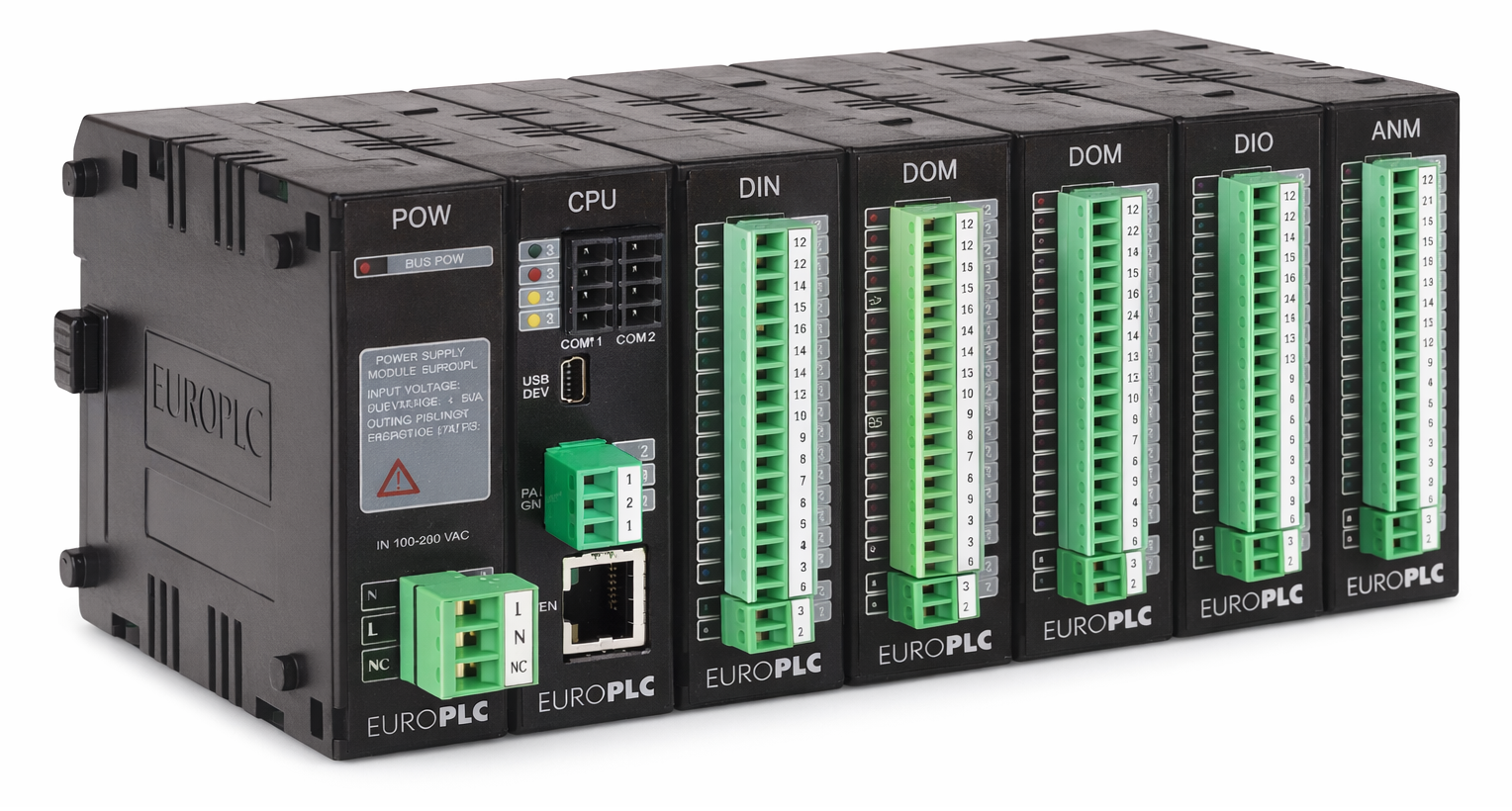

Figuur 5. Modulaire PLC

Een modulaire PLC bestaat uit afzonderlijke modules die zijn aangesloten op een centrale controller.Elke module voert een specifieke functie uit, zoals verwerking of signaalverwerking.De figuur illustreert hoe modules naast elkaar worden gerangschikt om een ​​compleet systeem te vormen.Met modulaire PLC's kunnen modules worden toegevoegd of verwijderd als de systeemvereisten veranderen.Deze flexibiliteit maakt ze geschikt voor middelgrote tot grote automatiseringssystemen.Uitbreiding is mogelijk zonder de gehele controller te vervangen.Modulaire PLC's ondersteunen schaalbare en aanpasbare besturingsoplossingen.

In racks gemonteerde PLC's

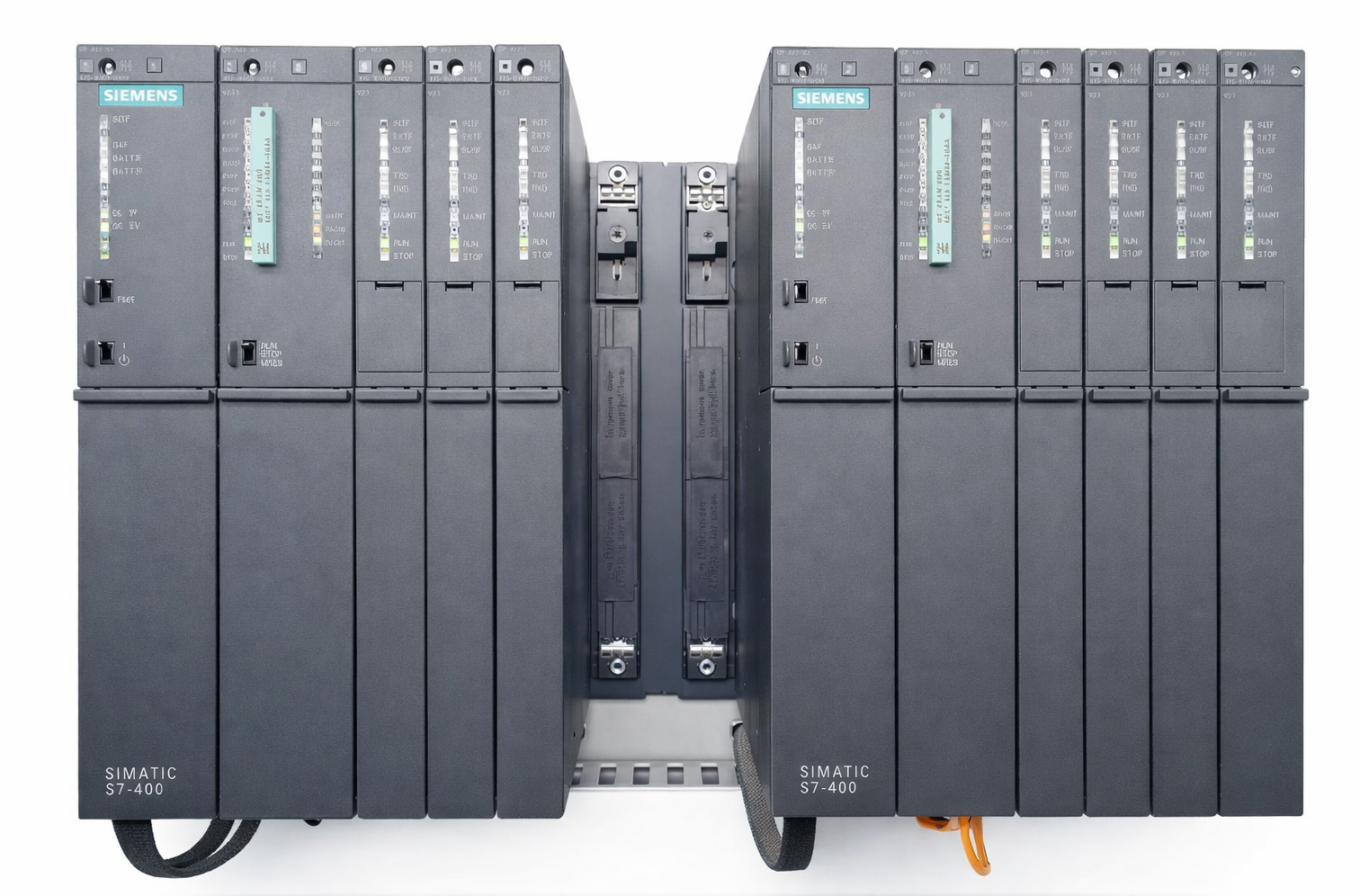

Figuur 6. Op een rek gemonteerde PLC

Een in een rek gemonteerde PLC is een controller met hoge capaciteit, ontworpen voor grote besturingssystemen.Het maakt gebruik van een speciaal rek om meerdere functionele modules in een georganiseerde structuur te bewaren.De afbeelding toont modules die zijn geïnstalleerd in een gedeelde backplane in het rack.Rackgemonteerde PLC's ondersteunen grote aantallen signalen en complexe configuraties.Ze zijn gebouwd voor systemen die een hoge betrouwbaarheid en langdurig gebruik vereisen.Deze structuur maakt eenvoudig onderhoud en vervanging van modules mogelijk.Rackgemonteerde PLC's zijn geschikt voor veeleisende automatiseringsomgevingen.

Veiligheids-PLC's

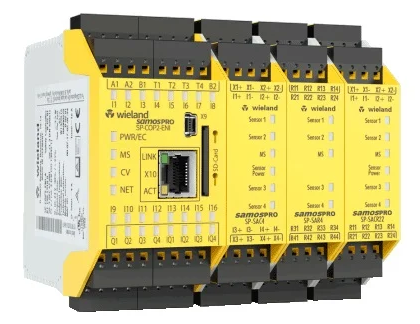

Figuur 7. Veiligheids-PLC

Een veiligheids-PLC is een gespecialiseerde controller die is ontworpen om veiligheidsgerelateerde besturingsfuncties uit te voeren.Het werkt afzonderlijk van de standaard besturingslogica om een ​​betrouwbare, veilige werking te garanderen.De afbeelding belicht speciale veiligheidsmodules en verbindingen die worden gebruikt voor beveiligingstaken.Veiligheids-PLC's bewaken signalen en handhaven veilige systeemstatussen wanneer zich abnormale omstandigheden voordoen.Ze zijn gebouwd met functies voor redundantie en foutdetectie.Veiligheids-PLC's zorgen voor gecontroleerde en voorspelbare reacties in veiligheidskritische systemen.

PLC-programmeertalen

Ladderlogica (LD)

Ladder Logic (LD) is een grafische PLC-programmeertaal gemodelleerd naar traditionele relaisbesturingscircuits.Het vertegenwoordigt besturingslogica met behulp van sporten die tussen twee verticale rails zijn gerangschikt, vergelijkbaar met elektrische ladderdiagrammen.Contacten en spoelen worden gebruikt om logische omstandigheden en besturingsacties op een visuele manier uit te drukken.Deze structuur maakt controlerelaties gemakkelijk te herkennen en te volgen.Ladderlogica laat duidelijk zien hoe logische omstandigheden worden gecombineerd om controlebeslissingen te vormen.Door de vertrouwde lay-out is het zelfs voor beginners gemakkelijk te lezen.LD wordt veel gebruikt voor het creëren van duidelijke en onderhoudbare PLC-besturingslogica.

Functieblokdiagram (FBD)

Function Block Diagram (FBD) is een op blokken gebaseerde PLC-programmeertaal die wordt gebruikt om besturingsfuncties visueel weer te geven.Het organiseert de besturingslogica in functionele blokken die met elkaar zijn verbonden door signaallijnen.Elk blok voert een specifieke bewerking uit, zoals logische verwerking, vergelijking of signaalmanipulatie.De verbindingen tussen blokken laten zien hoe gegevens door de besturingslogica stromen.Deze visuele structuur helpt complexe controlerelaties te vereenvoudigen.FBD is zeer geschikt voor het weergeven van logische en continue besturingsfuncties.Het biedt een duidelijke en gestructureerde manier om PLC-programma's te bouwen.

Gestructureerde tekst (ST)

Structured Text (ST) is een hoogwaardige, op tekst gebaseerde PLC-programmeertaal.Het beschrijft besturingslogica met behulp van leesbare instructies, gerangschikt in een gestructureerd formaat.Deze aanpak maakt het mogelijk complexe omstandigheden en berekeningen duidelijk uit te drukken.Gestructureerde tekst is handig wanneer besturingslogica nauwkeurige wiskundige of logische uitdrukkingen vereist.Het geschreven formaat helpt de logica in een schone en logische volgorde te organiseren.Het wordt vaak gebruikt in geavanceerde en datagestuurde besturingstoepassingen.

Instructielijst (IL)

Instruction List (IL) is een PLC-programmeertaal op laag niveau, gebaseerd op korte tekstuele opdrachten.Het vertegenwoordigt besturingslogica als een reeks instructies die in een gedefinieerde volgorde worden uitgevoerd.Elke instructie voert een specifieke bewerking uit op besturingsgegevens.Dit formaat is compact en sluit nauw aan bij de manier waarop controle-instructies intern worden verwerkt.IL biedt een directe en gestructureerde manier om de basisbesturingslogica uit te drukken.Het helpt de stroom van individuele controleoperaties te illustreren.Instructielijsten zijn gericht op een beknopte en ordelijke logische weergave.

Sequentiële functiegrafiek (SFC)

Sequential Function Chart (SFC) is een PLC-programmeertaal die wordt gebruikt om besturingslogica in opeenvolgende stappen te organiseren.Het vertegenwoordigt processen als een reeks gedefinieerde fasen die met elkaar zijn verbonden door overgangen.Elke stap definieert een specifieke bedrijfsstatus binnen de besturingssequentie.Overgangen geven de voorwaarden aan die nodig zijn om van de ene stap naar de volgende te gaan.Deze structuur maakt de algehele processtroom gemakkelijk te begrijpen.SFC is ideaal voor het organiseren van meerstapsbesturingssequenties.Het helpt de structuur van complexe procesbesturingslogica te vereenvoudigen.

PLC invoer- en uitvoerapparaten

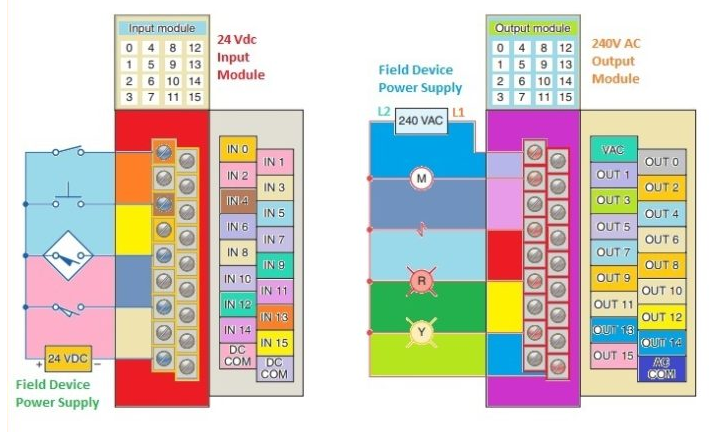

Figuur 8. PLC-invoer- en uitvoerapparaten

PLC-invoer- en uitvoerapparaten zijn externe componenten die de controller verbinden met het fysieke proces.Invoerapparaten sturen signalen van het veld naar de PLC, terwijl uitvoerapparaten besturingssignalen ontvangen van de PLC.Zoals weergegeven in de afbeelding, omvatten invoerapparaten sensoren en schakelaars die fysieke omstandigheden detecteren.Uitvoerapparaten zijn onder meer actuatoren, indicatoren en motoren die acties uitvoeren.Het diagram illustreert hoe veldsignalen tussen apparaten en de controller worden gerouteerd.Door deze interactie kan de PLC het proces bewaken en beïnvloeden.Invoer- en uitvoerapparaten vormen de communicatieverbinding tussen automatiseringslogica en apparatuur.

Voordelen van het gebruik van PLC's

PLC's bieden verschillende belangrijke voordelen die ze ideaal maken voor industriële automatisering.

• Hoge betrouwbaarheid en stabiele werking in ruwe omgevingen

• Flexibele besturingslogica die softwarematig kan worden aangepast

• Minder bedrading vergeleken met op relais gebaseerde besturingssystemen

• Snellere probleemoplossing dankzij diagnostische functies

• Gemakkelijke schaalbaarheid ter ondersteuning van systeemuitbreiding

Toepassingen van PLC's

1. Productie- en assemblagelijnen

PLC's besturen transportbanden, machines en geautomatiseerde werkstations.Ze zorgen voor een gesynchroniseerde werking en een consistente productieoutput.Hun betrouwbaarheid ondersteunt continue productieprocessen.

2. Procesindustrieën

In procesinstallaties beheren PLC's variabelen zoals niveau, debiet en temperatuur.Ze helpen bij het handhaven van stabiele bedrijfsomstandigheden.Deze controle verbetert de productconsistentie en de procesveiligheid.

3. Gebouwautomatiseringssystemen

PLC's worden gebruikt voor het aansturen van verlichting, ventilatie en toegangsystemen.Ze maken gecentraliseerde monitoring van gebouwactiviteiten mogelijk.Dit verbetert de energie-efficiëntie en de systeemcoördinatie.

4. Stroom- en nutssystemen

PLC's bewaken en besturen elektrische en nutsapparatuur.Ze ondersteunen de betrouwbare werking van onderstations en behandelingsfaciliteiten.Hun snelle reactie verbetert de systeemstabiliteit.

5. Transport en infrastructuur

PLC's beheren signalerings-, monitoring- en hulpsystemen.Ze zorgen voor een veilige en voorspelbare werking.Dit ondersteunt de betrouwbaarheid van de grootschalige infrastructuur.

PLC versus SCADA versus DCS

Parameter	PLC	SCADA	DCS
Primaire rol	Directe controle	Toezicht en toezicht	Gedistribueerde procescontrole
Systeemniveau	Veldniveau	Toezichtsniveau	Proces niveau
Controle uitvoering	Ja	Nee	Ja
Systeemarchitectuur	Gecentraliseerd	Gecentraliseerde monitoring	Gedistribueerd
Typische controleomvang	Machine of cel	Volledige installatieweergave	Proceseenheden
Gegevensverwerking	Controlegegevens	Grootschalige gegevens	Controle en gegevens
Gebruikersinterface	Minimaal	Grafische HMI	Geïntegreerde HMI
Systeemcomplexiteit	Laag tot gemiddeld	Middelmatig	Hoog
Netwerkafhankelijkheid	Laag	Hoog	Hoog
Ondersteuning voor redundantie	Beperkt	Softwaregebaseerd	Ingebouwd
Uitbreidingsmethode	Modulaire I/O	Softwarematige schaalvergroting	Gedistribueerde knooppunten
Configuratiefocus	Logische controle	Visualisatie	Procescoördinatie
Onderhoudsfocus	Hardwarelogica	Software en gegevens	Systeembreed
Integratie rol	Controle knooppunt	Toezichthoudende laag	Kerncontrolesysteem

Conclusie

PLC's werken door continu input te lezen, logica te verwerken en output bij te werken om machines nauwkeurig en consistent te besturen.Dankzij hun hardwarestructuur, flexibele controllertypes en gestandaardiseerde programmeertalen kunt u systemen ontwerpen voor zowel kleine als grote automatiseringstaken.Door sensoren en actuatoren te koppelen aan besturingslogica, geven PLC's u directe controle over processen.Hun betrouwbaarheid, flexibiliteit en brede toepassing in alle sectoren maken ze tot een kerntechnologie in de industriële automatisering.
