Miniatuur stroomonderbreker (MCB): werkingsprincipe, typen, nominale waarden en selectiegids

Dit artikel helpt u te begrijpen wat een miniatuurstroomonderbreker (MCB) is en hoe deze een elektrisch circuit beschermt tegen overbelasting en kortsluiting.Je leert de belangrijkste onderdelen ervan, hoe het werkt en waarom de stroom wordt uitgeschakeld tijdens storingen.Het legt ook de typen uitschakelcurven, poolconfiguraties en breekcapaciteiten uit.Ten slotte ziet u algemene toepassingen en hoe u de juiste MCB voor een circuit kiest.

Catalogus

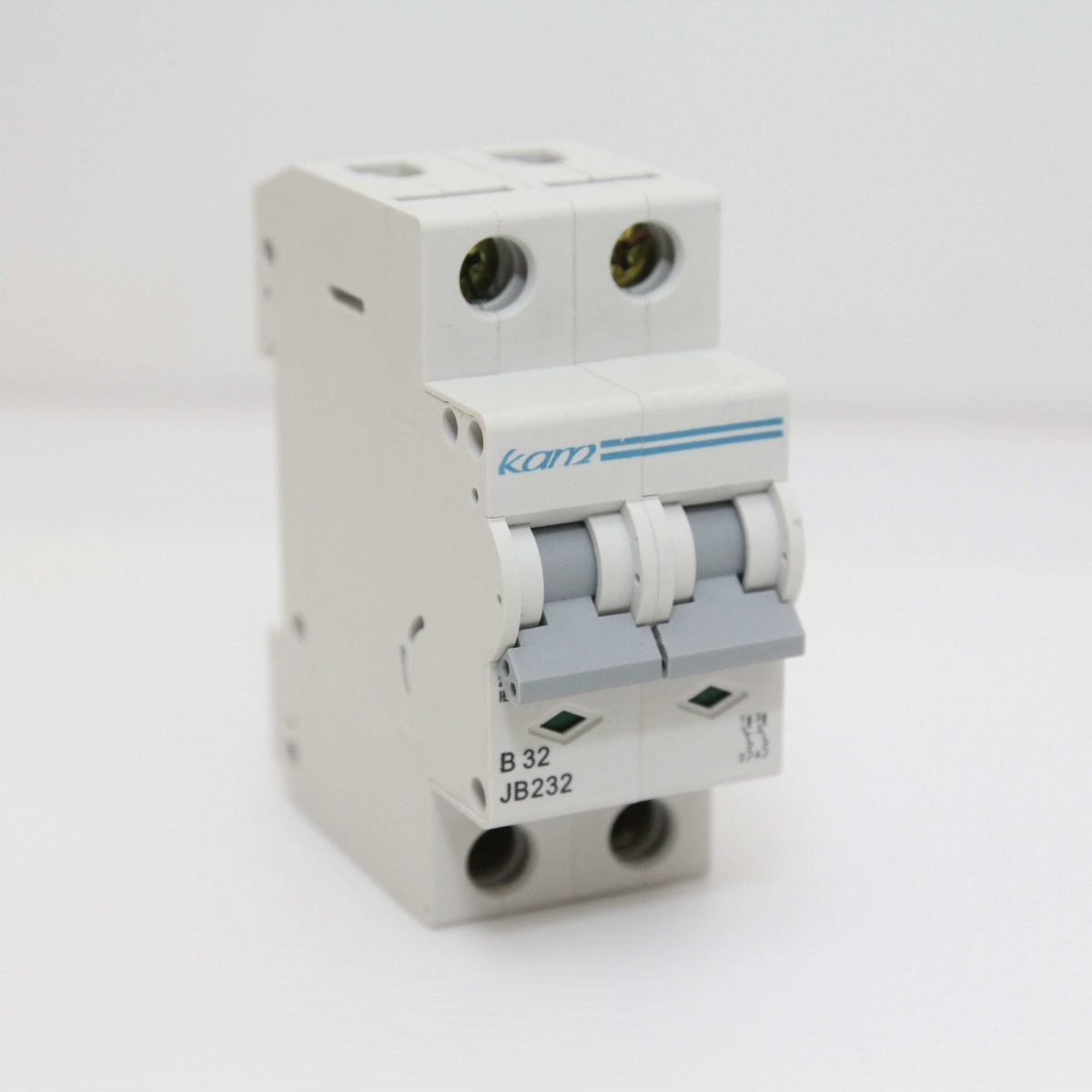

Figuur 1. Miniatuur stroomonderbreker (MCB)

Wat is een miniatuurstroomonderbreker?

Een miniatuurstroomonderbreker (MCB) is een automatisch elektrisch beveiligingsapparaat dat wordt gebruikt om overmatige stroom in een circuit te stoppen.Het belangrijkste doel is om draden en aangesloten apparatuur te beschermen tegen schade veroorzaakt door overbelasting of kortsluiting.Wanneer abnormale stroom optreedt, onderbreekt de MCB de stroomtoevoer om de installatie veilig te houden.In tegenstelling tot een zekering kan deze worden gereset en opnieuw worden gebruikt nadat de fout is verholpen.Vanwege deze herbruikbare bescherming worden MCB's veel gebruikt in huizen, gebouwen en kleine elektrische panelen.

Constructie van een miniatuurstroomonderbreker

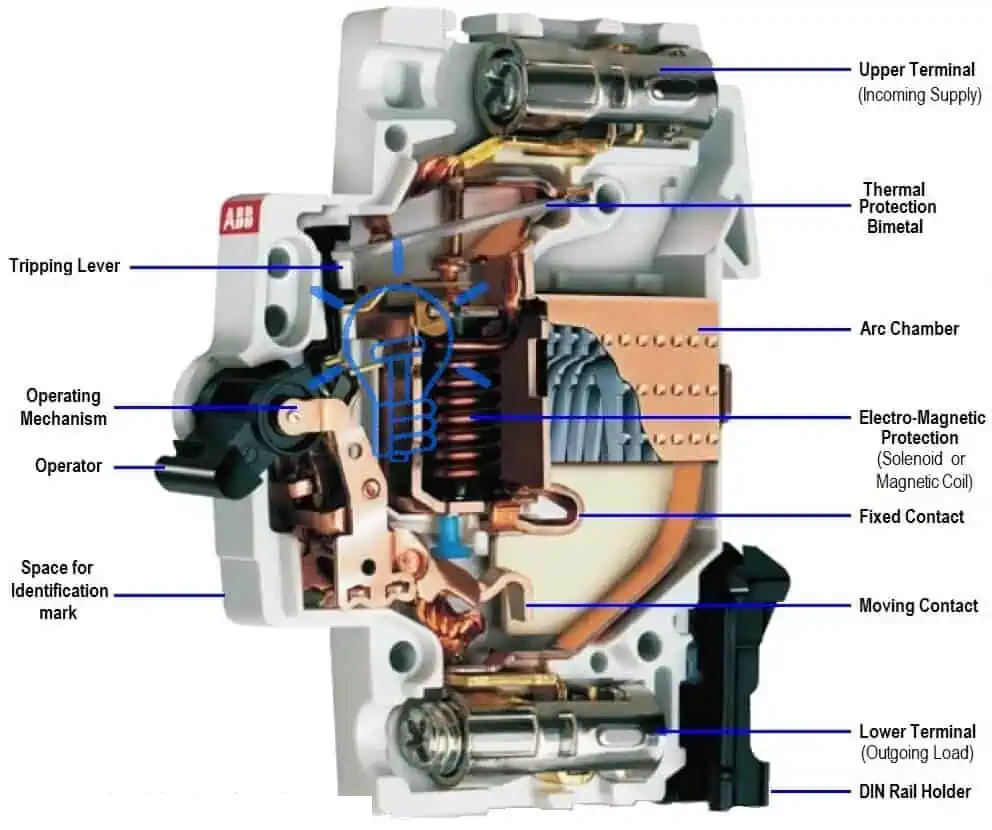

Figuur 2. Interne onderdelen van een miniatuurstroomonderbreker

• Bovenste terminal (inkomende voeding)

De bovenste klem verbindt de stroombron met de onderbreker.Het biedt een veilig elektrisch toegangspunt voor de binnenkomende geleider.Deze terminal zorgt voor een stabiele stroomoverdracht naar de interne contacten.

• Lagere terminal (uitgaande belasting)

De onderste klem verbindt de onderbreker met het beveiligde circuit.De stroom vloeit via dit punt uit de onderbreker naar de belasting.Het houdt de bedradingsverbinding strak en betrouwbaar.

• Thermische bescherming Bimetaal

De bimetaalstrip detecteert warmte veroorzaakt door overtollige stroom.Het buigt wanneer de temperatuur stijgt en bereidt het mechanisme voor om de stroom uit te schakelen.Dit onderdeel fungeert als een op temperatuur gebaseerd veiligheidselement.

• Elektromagnetische spoel (magnetische bescherming)

De magnetische spoel reageert onmiddellijk op zeer hoge stroomniveaus.Het produceert een magnetische kracht die het ontgrendelingsmechanisme activeert.Dit zorgt voor een snelle reactie bij ernstige storingen.

• Vaste contactpersoon

Het vaste contact is het stationaire geleidende punt in de onderbreker.Het blijft op zijn plaats terwijl het bewegende contact ertegen opent of sluit.Normaal gesproken loopt er elektrische stroom door dit contactpaar.

• Contactpersoon verplaatsen

Het bewegende contact opent en sluit het circuit fysiek.Het scheidt zich van het vaste contact wanneer de onderbreker in werking treedt.Deze actie onderbreekt de elektrische stroom veilig.

• Boogkamer (booggoot)

De boogkamer bevat metalen platen die de elektrische boog verdelen en afkoelen.Het vermindert de hitte en voorkomt schade in de breker.Dit beschermt het apparaat en de nabijgelegen bedrading.

• Bedieningsmechanisme

Het bedieningsmechanisme verbindt het interne ontgrendelingssysteem met de handgreep.Het regelt het openen en sluiten van contacten.Het vergrendelt ook de onderbreker in de AAN- of UIT-positie.

• Uitschakelhendel

De uitschakelhendel brengt de beweging van de beveiligingselementen over naar de contacten.Wanneer geactiveerd, wordt het vergrendelingssysteem vrijgegeven.Hierdoor is automatische ontkoppeling mogelijk.

• Operator (schakelhendel)

De hendel maakt het handmatig schakelen van de onderbreker mogelijk.Het kan het circuit veilig AAN of UIT zetten.Het toont ook de status van de onderbreker.

• DIN-railhouder

De houder maakt eenvoudige montage in verdeelborden mogelijk.Het bevestigt de sloophamer op een standaardrail.Dit vereenvoudigt installatie en vervanging.

Werkingsprincipe van MCB

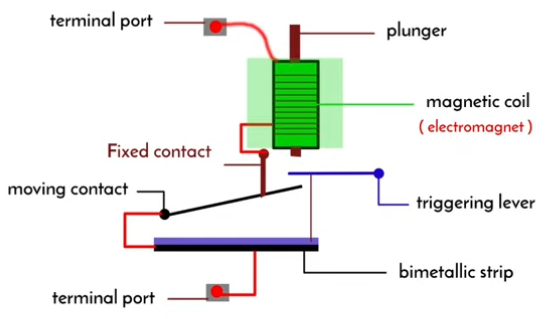

Figuur 3. Diagram van het MCB-werkmechanisme

Wanneer normale stroom vloeit, stroomt elektriciteit zonder onderbreking door de contacten.Bij overbelasting bouwt zich warmte op in het sensorelement en activeert na een korte vertraging het ontgrendelingsmechanisme.De grendel wordt ontgrendeld en de contacten gaan uit elkaar, waardoor het circuit wordt losgekoppeld.Bij kortsluiting activeert een sterke magnetische kracht het mechanisme onmiddellijk.De contacten gaan snel open en er ontstaat een elektrische boog ertussen.De boog komt de boogkamer binnen waar hij zich splitst en afkoelt totdat hij verdwijnt.Nadat de fout is verholpen, kan de onderbreker worden gereset en kan het circuit worden hersteld.

Typen MCB op basis van uitschakelcurve

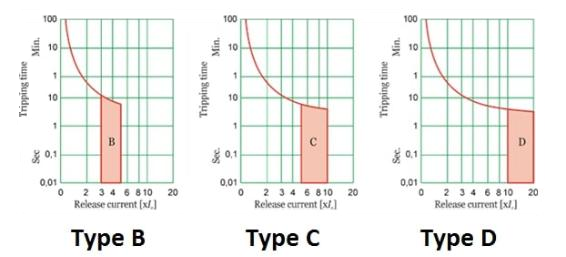

Afbeelding 4. MCB-uitschakelcurvetypen (B, C, D)

Type B MCB

Een Type B MCB is ontworpen voor circuits met lage stroomstoten.Het schakelt uit wanneer de stroom ongeveer drie tot vijf keer de nominale waarde bereikt.Dit maakt hem geschikt voor verlichting en huishoudelijke bedrading.Kleine apparaten en ohmse belastingen werken betrouwbaar met deze bescherming.De stroomonderbreker wordt snel losgekoppeld om kabels tegen oververhitting te beschermen.Het wordt vaak gebruikt in elektrische panelen in woningen.

Type C MCB

Een Type C MCB is bedoeld voor apparatuur met matige startstroom.Het werkt op ongeveer vijf tot tien keer de nominale stroom.Hierdoor kunnen apparaten zoals ventilatoren en kleine motoren normaal starten.Het balanceert bescherming en tolerantie voor tijdelijke spanningspieken.Veel commerciële gebouwen gebruiken dit type breker.Het is de meest gebruikelijke keuze voor circuits voor algemene doeleinden.

Type D MCB

Een Type D MCB is gebouwd voor hoge inschakelstroombelastingen.Het schakelt alleen uit als de stroom ongeveer tien tot twintig keer de nominale waarde bereikt.Zware motoren en transformatoren hebben deze vertraging nodig om goed te kunnen starten.De onderbreker voorkomt hinderlijke uitschakeling tijdens het inschakelen.Industriële machines maken vaak gebruik van deze categorie.Het beschermt circuits en ondersteunt tegelijkertijd grote opstartstromen.

Soorten MCB op basis van het aantal polen

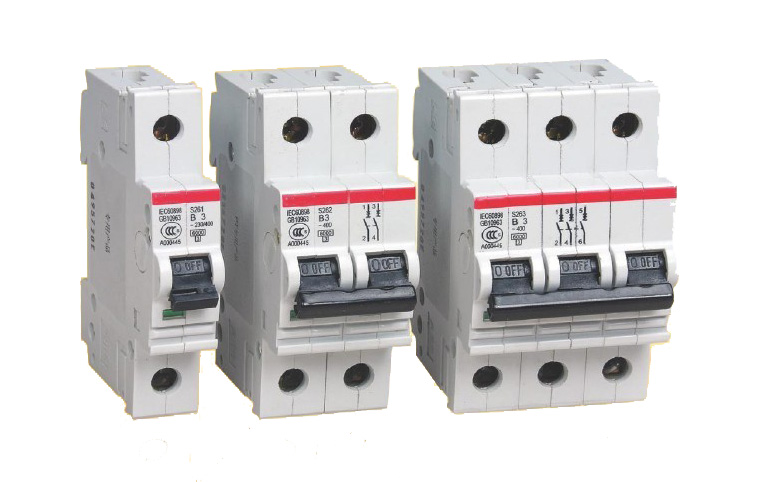

Figuur 5. MCB-paalconfiguraties

MCB's variëren ook door het aantal draden dat ze samen loskoppelen.Het pooltype is afhankelijk van het stroomcircuit.

Enkelpolig (SP)

Een enkelpolige MCB beschermt één actieve geleider in een enkelfasig circuit.Het ontkoppelt alleen de fasedraad wanneer er een fout optreedt.Deze configuratie wordt vaak gebruikt voor verlichtingscircuits.Residentiële verdeelborden maken op grote schaal gebruik van SP-onderbrekers.Het is compact en eenvoudig te installeren.Neutraal blijft in deze opstelling direct aangesloten.

Dubbelpolig (DP)

Een dubbelpolige MCB koppelt zowel de fase- als de neutrale geleiders van elkaar los.Dit zorgt voor volledige isolatie van het circuit.Het verbetert de veiligheid tijdens onderhoud en probleemoplossing.Apparaten zoals boilers gebruiken vaak deze configuratie.De voeding wordt volledig gescheiden van de belasting.Het is gebruikelijk bij eenfasige apparatuurbeveiliging.

Driepolig (TP)

Een driepolige MCB beschermt drie stroomvoerende geleiders in een driefasig systeem.Bij een storing worden alle fasen gelijktijdig uitgeschakeld.Dit voorkomt schade aan de fase-onbalans aan apparatuur.Industriële motoren en machines maken vaak gebruik van deze opstelling.Het zorgt voor een uniforme isolatie over de toevoerleidingen.Driefasige panelen vertrouwen op TP-onderbrekers voor evenwichtige bescherming.

Soorten MCB op basis van breekvermogen

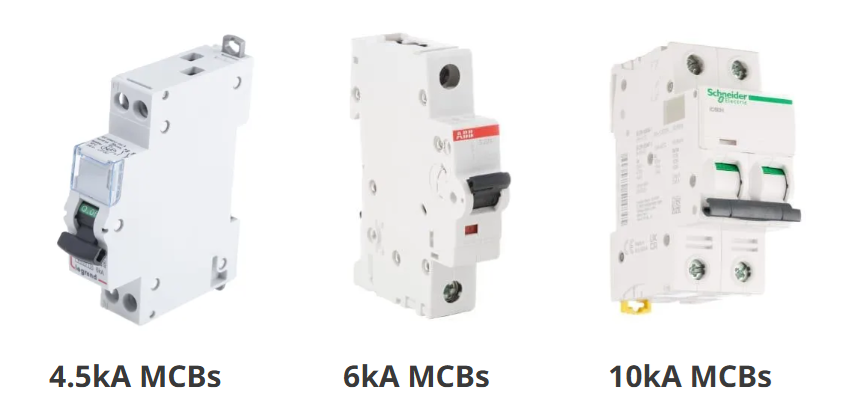

Figuur 6. MCB-breekcapaciteitswaarden

MCB's worden geclassificeerd op basis van de maximale foutstroom die ze kunnen onderbreken.Dit is afhankelijk van de sterkte van de elektrische voeding op het installatiepunt.

4,5kA MCB

Een MCB van 4,5 kA is een automatische zekering met een kortsluitvermogen van 4,5 kiloampère.Het is ontworpen voor locaties met een lager foutniveau waar de beschikbare kortsluitstroom relatief klein is.Dit past doorgaans op lichte distributiepunten met langere voedingskabels die de foutstroom verminderen.In deze netwerken kan een MCB met een uitschakelvermogen van 4,5 kA fouten veilig onderbreken binnen de nominale limiet.Het is gebruikelijk in basisconsumenteneenheden waar de stroomopwaartse bron niet erg ‘stijf’ is.Het belangrijkste punt is dat 4,5 kA geschikt is voor zwakkere netwerken met een beperkte potentiële kortsluitstroom.

6 kA MCB

Een 6kA MCB is een miniatuurstroomonderbreker die tot 6 kiloampère foutstroom kan onderbreken.Het wordt gebruikt waar de elektrische voeding een matig kortsluitingsniveau op het verdeelbord kan veroorzaken.Dit omvat vaak typische residentiële en kleine commerciële netwerken die worden gevoed door nabijgelegen transformatoren.Vergeleken met apparaten van 4,5 kA biedt een MCB met een onderbrekingsvermogen van 6 kA een grotere foutbestendigheidsmarge bij sterkere voedingen.Het helpt ervoor te zorgen dat de onderbreker een hogere verwachte kortsluitstroom zonder schade kan verhelpen.Voor veel gebouwinstallaties is 6kA een veelgebruikte breukvermogensklasse.

10 kA MCB

Een 10kA MCB is een automatische zekering die veilig tot 10 kiloampère kortsluitstroom kan onderbreken.Het is bedoeld voor punten met een hoog foutniveau waar de voedingsbron sterk is en de impedantie laag is.Dit omvat panelen dichter bij transformatoren, grotere commerciële schakelborden en veel industriële distributiesecties.Een MCB met een uitschakelvermogen van 10 kA biedt een hogere weerstand bij ernstige kortsluiting.Het vermindert het risico op uitval van de onderbreker wanneer de verwachte foutstroom hoog is.Kortom, 10kA wordt gekozen voor sterkere netwerken met een hogere beschikbare kortsluitstroom.

MCB-beoordelingen en specificaties

Parameter	Specificatie
Nominale stroom (In)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Beoordeeld bedrijfsspanning (Ue)	230/400 V AC
Beoordeeld frequentie	50/60 Hz
Aantal van palen	1P, 1P+N, 2P, 3P, 3P+N (4P)
Reiscurve klasse	B, C, D (soms K, Z)
Beoordeeld kortsluitvermogen	4,5 kA, 6 kA, 10kA (kA-markering)
Standaard / conformiteitsmarkering	IEC 60898-1 (of IEC 60947-2)
Nominale isolatie spanning (Ui)	bijvoorbeeld 500V
Nominale impuls bestand tegen spanning (Uimp)	bijvoorbeeld 4 kV, 6 kV
Energie beperkende klasse	Klasse 3 (indien gemarkeerd)
Terminal bereik van de geleidergrootte	bijvoorbeeld 1–25 mm² (varieert per model)
Terminal aanhaalmoment	bijvoorbeeld 2,0 N·m (varieert per model)
Mechanisch uithoudingsvermogen	bijvoorbeeld 10.000–20.000 bewerkingen (indien vermeld)
Elektrisch uithoudingsvermogen	bijvoorbeeld 4.000 operaties (indien vermeld)
Graad van bescherming (IP)	IP20 (typisch voor apparaten in behuizingen)

Vergelijking tussen MCB en zekering

Zowel MCB's als zekeringen beschermen circuits tegen overstroom, maar ze verschillen in werking en afhandeling na een fout.De onderstaande tabel vergelijkt hun functionele gedrag.

Parameter	MCB	Zekering
Na de reis actie	Resetbaar	Moet zo zijn vervangen
Fout indicatie	Duidelijk AAN/UIT/TRIP-positie	Vaak onduidelijk tenzij er sprake is van een opgeblazen indicator
Schakelen functie	Kan worden gebruikt als schakelaar	Niet bedoeld voor schakelen
Hergebruik na fout	Herbruikbaar na resetten	Eenmalig gebruik onderdeel
Reactie consistentie	Gedefinieerde reis curve gedrag	Hangt ervan af type en staat van de zekering
Overbelasting bescherming	Ingebouwd ontkoppeling bij overbelasting	Ja, maar hangt af van de kenmerken van de zekering
Kortsluiting onderbreking	Beoordeeld breekvermogen (kA gemarkeerd)	Hoog onderbrekend vermogen voor veel soorten zekeringen
Downtime na reis	Laag (reset)	Hoger (vervangen, beoordeling controleren, installeren)
Onderhoud inspanning	Lage routine afhandeling	Vereist reservevoorraad en vervanging
Contactslijtage	Heeft mechanische contacten die ouder worden	Geen beweging onderdelen in het element
Boogbehandeling	Interne boog kamer	Boog behandeld binnen zekeringlichaam tijdens het smelten
Selectiviteit controle	Vaak gecoördineerd met stroomopwaartse onderbrekers	Kan heel zijn selectief met de juiste zekeringclassificatie
Operationeel feedback	Zichtbaar positie van de handgreep	Element toestand niet altijd zichtbaar
Typisch storingsmodus	Contact/mechanisme slijtage gedurende een lange levensduur	Element smelt permanent in bedrijf

Toepassingen van miniatuurstroomonderbrekers

1. Verlichtingscircuits voor woningen

MCB's beschermen verlichtingscircuits tegen overbelasting veroorzaakt door bedradingsfouten of te veel armaturen op één lijn.Ze zorgen voor een snelle ontkoppeling wanneer de stroom de veilige limieten voor de geleider overschrijdt.Resetten is eenvoudig nadat het probleem is verholpen.Dit maakt het onderhoud van huisverdeelborden eenvoudiger.

2. Circuits voor stopcontacten

Verkooppunten voor algemeen gebruik kunnen de veranderende belasting van apparaten en gereedschap zien.Een MCB helpt de bedrading te beschermen wanneer meerdere apparaten tegelijk zijn aangesloten.Het vermindert het risico op oververhitting van de kabel door aanhoudende overstroom.Dit is een veelgebruikt gebruik in woningen en kleine kantoren.

3. Airconditioning- en HVAC-vertakkingscircuits

Split-type AC-units en kleine HVAC-apparatuur worden vaak beschermd door speciale MCB's.De onderbreker isoleert een enkele eenheid voor onderhoud zonder het hele paneel uit te schakelen.Het beschermt ook de toevoerleiding die de apparatuur voedt.Hierdoor blijven fouten gelokaliseerd in één circuit.

4. Boilers en kleine vaste apparaten

Veel vaste belastingen werken gedurende lange perioden, dus circuitbeveiliging moet stabiel en betrouwbaar zijn.MCB's zorgen voor automatische ontkoppeling wanneer abnormale stroom optreedt.Ze maken ook een gemakkelijke isolatie voor onderhoud mogelijk.Dit komt vaak voor in appartementen en commerciële toiletten.

5. Verdeelborden en subpanelen

MCB's worden gebruikt als uitgaande feeders in hoofdpanelen en subpanelen.Ze beschermen vertakte circuits en helpen bij het organiseren van belastingen op gebied of functie.Dit verbetert de foutisolatie en verkort de tijd voor het oplossen van problemen.

6. Commerciële verlichting en stroomcircuits

Kantoren, winkels en kleine gebouwen gebruiken veel afzonderlijke circuits voor verlichting, stopcontacten en apparatuur.MCB's beschermen elk circuit afzonderlijk om de impact van fouten te beperken.Hierdoor blijven essentiële secties actief als een circuit uitschakelt.Het ondersteunt een veiliger dagelijkse werking.

7. Bedieningspanelen en automatiseringshulpcircuits

Stuurbedrading voor relais, sensoren en hulpvoedingen heeft vaak een compacte bescherming nodig.MCB's passen op DIN-rail bedieningspanelen en zorgen voor een duidelijke isolatie.Ze helpen voorkomen dat kleine storingen zich verspreiden naar andere besturingssecties.Dit is gebruikelijk in industriële schakelkasten.

8. Kleine motoren en pompen (aftakkingsbeveiliging)

Veel kleine motoren worden gevoed vanuit speciale vertakte circuits die worden beschermd door MCB's.De onderbreker scheidt het motorcircuit snel tijdens abnormale stroomomstandigheden.Het biedt ook een eenvoudig AAN/UIT-isolatiepunt op het paneel.Dit wordt vaak gebruikt voor boosters, ventilatoren en kleine pompen.

Hoe selecteert u de juiste MCB?

Stap 1: Bepaal de circuitbelasting en kies de stroomsterkte

Begin met het vermelden van de aangesloten belasting en de normale bedrijfsstroom van het circuit.Selecteer een nominale MCB-stroom die de verwachte belastingsstroom kan dragen zonder onnodige uitschakeling.Als de belasting varieert, baseer de keuze dan op de hoogste normale bedrijfsstroom en niet op incidentele korte pieken.Houd de classificatie in lijn met de capaciteit van de circuitgeleider die in die lijn wordt gebruikt.Met deze stap wordt de basisgrootte van de automatische zekering ingesteld.

Stap 2: Selecteer de uitschakelcurve op basis van het inschakelgedrag

Controleer of de belasting een hoge aanloopstoot heeft, zoals motoren, compressoren of transformatoren.Gebruik een curve die de verwachte inschakelstroom tolereert en toch een snelle ontkoppeling bij fouten biedt.Type B is geschikt voor lage piekbelastingen, Type C is geschikt voor matige inschakelstroom en Type D is geschikt voor apparatuur met hoge inschakelstroom.Kies de curve die past bij hoe de belasting begint, en niet alleen bij hoe deze wordt genoemd.Dit voorkomt herhaalde hinderlijke ritten tijdens het opstarten.

Stap 3: Kies het aantal polen dat bij het voedingssysteem past

Bepaal of het circuit eenfasig of driefasig is en of u de nulleider met de fase moet isoleren.Gebruik SP voor een enkele stroomvoerende geleider, DP voor het samen isoleren van fase en nulleider, en TP voor driefasige lijnen.Voor driefasen met neutrale isolatie kiest u voor TPN/4P-type bescherming, zoals vereist door het systeemontwerp.Bij poolselectie gaat het om het veilig loskoppelen van de juiste geleiders samen.Deze stap zorgt voor een correcte isolatie en bedradingscompatibiliteit.

Stap 4: Controleer het verwachte kortsluitniveau en selecteer het uitschakelvermogen (kA)

Schat de beschikbare foutstroom op het installatiepunt met behulp van de voedingsgegevens of een kortsluitberekening.Kies een uitschakelvermogen (zoals 4,5 kA, 6 kA of 10 kA) dat gelijk is aan of hoger dan de verwachte kortsluitstroom.Sterkere voedingen en panelen dichter bij transformatoren hebben doorgaans een MCB met een hogere kA nodig.Deze keuze gaat over het veilig weerstaan ​​en onderbreken van het maximale foutniveau.Het is een van de belangrijkste veiligheidscontroles.

Stap 5: Laatste verificatie van de labelmatch voor de geselecteerde MCB

Bevestig dat het naamplaatje van de geselecteerde MCB overeenkomt met de circuitvereisten voor polen, curven en onderbrekingscapaciteit.Controleer opnieuw of de gekozen stroomsterkte overeenkomt met het verwachte belastingsniveau en de ontwerplimiet van het circuit.Zorg ervoor dat de keuze van de onderbreker consistent is voor vergelijkbare circuits in hetzelfde paneel om de beveiligingscoördinatie voorspelbaar te houden.Als het foutniveau onzeker is, gebruik dan de veiligere optie door een hogere breukcapaciteitsklasse te selecteren.Deze laatste stap vermindert mismatch-fouten vóór de installatie.

Conclusie

Een MCB ontkoppelt de stroom tijdens abnormale stroom en kan worden gereset nadat de fout is verholpen.De juiste selectie hangt af van de belastingsstroom, het startgedrag, het voedingstype en het foutniveau.Als u de typen en classificaties kent, kunt u een veilige en stabiele circuitbescherming garanderen.Correct gebruik vermindert schade en verbetert de elektrische veiligheid.
