Inleiding tot besturingssystemen: werking, typen en toepassingen

U gebruikt besturingssystemen wanneer een machine een waarde automatisch stabiel houdt, zoals temperatuur, snelheid of niveau.In dit artikel wordt uitgelegd wat een besturingssysteem is, hoe de onderdelen ervan samenwerken en hoe feedback de uitvoer correct houdt.U zult ook de belangrijkste soorten systemen zien en hoe ze zich in bedrijf gedragen.Gemeenschappelijk gebruik, voordelen en limieten zijn inbegrepen.

Catalogus

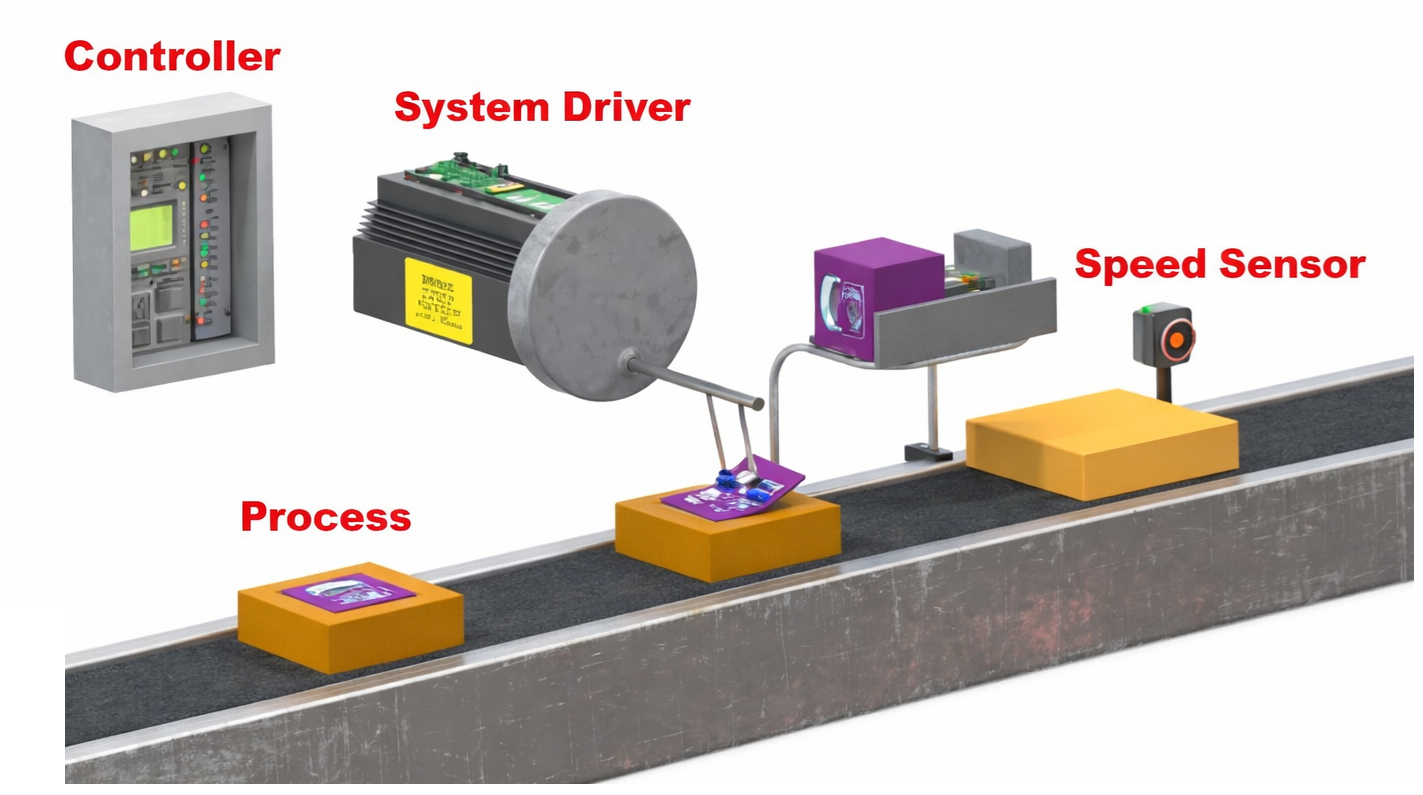

Figuur 1. Voorbeeld van een besturingssysteem

Wat is een besturingssysteem?

Een regelsysteem is een systeem dat een gemeten waarde dicht bij een gewenste doelwaarde houdt.Het doel ervan is om een ​​proces automatisch aan te passen, zodat de output correct blijft, zelfs als de omstandigheden veranderen.Een kamerthermostaat houdt de temperatuur bijvoorbeeld dichtbij het ingestelde niveau, en een autocruisecontrol houdt het voertuig op een geselecteerde snelheid.Een watertankniveauregelaar houdt ook de waterhoogte op een gekozen merkteken.Simpel gezegd: een besturingssysteem controleert en corrigeert voortdurend een variabele zodat deze overeenkomt met de vereiste waarde.

Basiselementen van een besturingssysteem

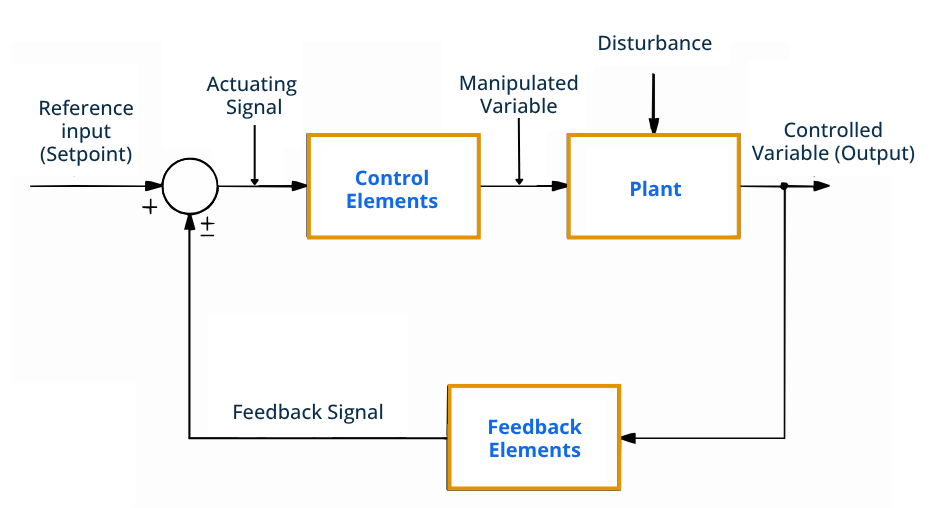

Figuur 2. Blokschema van het besturingssysteem

Een besturingssysteem bestaat uit verschillende standaardonderdelen die elk een specifieke taak uitvoeren.

• Referentie-ingang (setpoint)

Dit is de gewenste waarde die het systeem probeert te behouden.Het vertegenwoordigt de geselecteerde doelvoorwaarde.Het systeem vergelijkt altijd de werkelijke waarde met deze referentie.

• Activeringssignaal

Dit is het signaal dat wordt geproduceerd na het vergelijken van de gewenste en werkelijke waarden.Het geeft aan hoeveel aanpassing nodig is.Het signaal bereidt het systeem voor op correctie.

• Controle-elementen

Deze onderdelen verzorgen het besluitvormingsproces.Zij bepalen de corrigerende actie op basis van het ontvangen signaal.De output van deze fase bereidt het proces voor op aanpassing.

• Gemanipuleerde variabele

Dit is de instelbare hoeveelheid die naar het proces wordt gestuurd.Het wijzigen van deze waarde heeft invloed op de uiteindelijke uitvoer.Het is de variabele die het systeem direct kan variëren.

• Plant

De fabriek is het proces dat wordt gecontroleerd.Het produceert de uiteindelijke uitvoerwaarde.Het systeem streeft ernaar deze output op het gewenste niveau te houden.

• Verstoring

Dit is een ongewenste verandering die het proces beïnvloedt.Het kan de uitvoer wegduwen van de gewenste waarde.Het systeem moet dit compenseren.

• Gecontroleerde variabele (uitvoer)

Dit is het daadwerkelijke meetresultaat van het proces.Het toont de huidige toestand van het systeem.Het doel is om deze gelijk te houden aan de referentie-invoer.

• Feedbackelementen

Deze meten de output en sturen informatie terug ter controle.Zij voorzien het systeem van de huidige toestand.Hierdoor kan de correctie worden bepaald.

• Feedbacksignaal

Dit is de geretourneerde informatie over de uitvoerwaarde.Het vertegenwoordigt de toestand van het proces.Het systeem gebruikt het ter vergelijking.

Werkingsprincipe van het controlesysteem

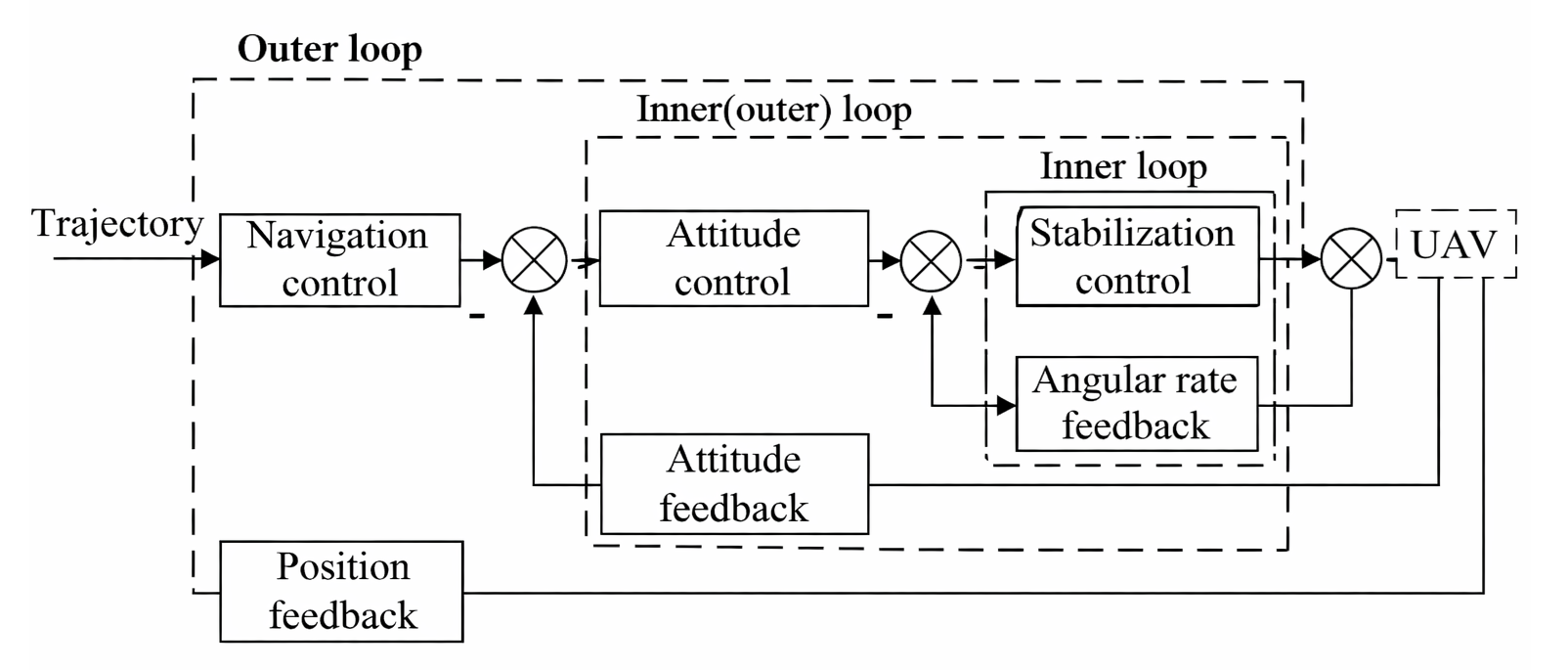

Figuur 3. Werkingsprincipe van het besturingssysteem

Het werkingsprincipe van een besturingssysteem begint met het geven van een gewenste invoerwaarde aan het systeem.Het systeem vergelijkt deze waarde vervolgens met de werkelijke uitgangswaarde.Het verschil daartussen wordt het foutsignaal genoemd.Als de fout bestaat, genereert het systeem een ​​correctiesignaal.Deze correctie past het proces aan om de fout te verminderen.De output verandert en wordt continu opnieuw gecontroleerd.De cyclus herhaalt zich totdat de uitvoer nauw aansluit bij de gewenste waarde.

Kenmerken van besturingssystemen

Besturingssystemen worden geëvalueerd op basis van hoe goed ze tijdens bedrijf presteren.Deze kenmerken beschrijven de kwaliteit en betrouwbaarheid van de systeemreactie.

Kenmerken	Beschrijving
Stabiliteit	Uitgang wel niet uiteenlopen;keert na verstoring terug naar een stabiele waarde
Nauwkeurigheid	Uiteindelijke fout ≤ ±2–5% van de ingestelde waarde
Precisie	Uitvoer variatie ≤ ±1% onder dezelfde invoer
Reactietijd	Initieel reactie vindt plaats binnen de gemeten vertragingstijd (td)
Stijg tijd	Tijd vanaf 10% tot 90% van de uiteindelijke waarde
Tijd regelen	Komt binnen en blijft binnen de ±2%-band
Overschrijding	Piek overschrijdt uiteindelijke waarde per % bedrag
Steady-State Fout	Constant offset die overblijft na stabilisatie
Gevoeligheid	ΔUitgang / ΔParameterwijzigingsverhouding
Robuustheid	Onderhoudt werking ondanks verstoringsverandering
Bandbreedte	Werkt effectief tot -3 dB afsnijfrequentie
Herhaalbaarheid	Dezelfde invoer produceert dezelfde output binnen de tolerantie
Betrouwbaarheid	Werkt zonder uitval voor nominale bedrijfstijd (MTBF)
Demping	Oscillatie verval bepaald door dempingsverhouding ζ
Snelheid van Reactie	Totale tijd om stabiele toestand bereiken

Soorten besturingssystemen

Besturingssystemen worden geclassificeerd op basis van de manier waarop ze omgaan met informatie, signalen en reactiegedrag.Ze zijn gegroepeerd op basis van feedbackgebruik, signaalvorm en wiskundig gedrag.

Open-lus besturingssysteem

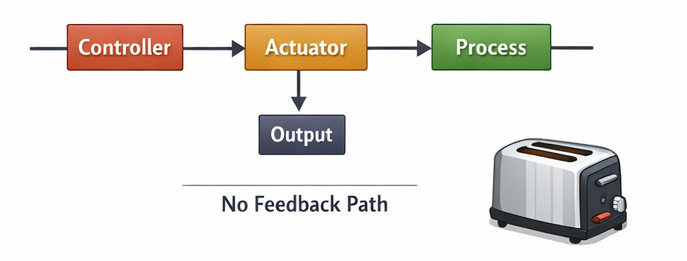

Figuur 4. Diagram met open lusbesturingssysteem

Een open-loop-regelsysteem is een systeem waarbij de output de regelactie niet beïnvloedt.Het systeem verzendt een commando en gaat ervan uit dat het resultaat correct is zonder het te controleren.Omdat er geen feedbackpad is, kunnen fouten of verstoringen niet automatisch worden gecorrigeerd.De prestaties zijn voornamelijk afhankelijk van de juiste kalibratie en bedrijfsomstandigheden.Deze systemen zijn eenvoudig, goedkoop en gemakkelijk te ontwerpen.Veranderingen in belasting of omgeving kunnen echter het eindresultaat beïnvloeden.Veel voorkomende voorbeelden zijn een timer voor een elektrische broodrooster, een timerbediening voor een wasmachine en een vaste irrigatietimer.

Gesloten regelsysteem

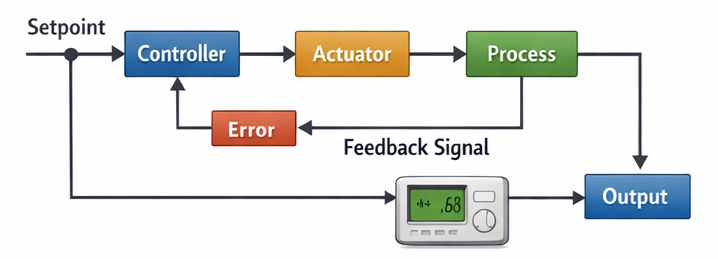

Figuur 5. Diagram met gesloten lusbesturingssysteem

Een closed-loop controlesysteem is een systeem dat feedback gebruikt om de output automatisch aan te passen.Het systeem meet het resultaat en vergelijkt dit met de gewenste waarde.Als er een verschil optreedt, wordt er een correctie toegepast om de fout te verkleinen.Deze continue aanpassing maakt een nauwkeurige en stabiele werking mogelijk, zelfs als de omstandigheden variëren.Gesloten-lussystemen bieden betere precisie en betrouwbaarheid dan open-lussystemen.Ze worden veel gebruikt in moderne automatische besturingstoepassingen.Typische voorbeelden zijn onder meer de temperatuurregeling van airconditioning, cruisecontrol voor voertuigen en automatische spanningsregelaars.

Continu-tijdcontrolesysteem

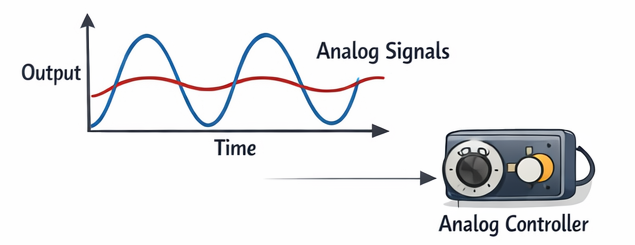

Figuur 6. Continu-tijd (analoog) stuursignaal

Een continu-tijdcontrolesysteem verwerkt signalen die in de loop van de tijd soepel veranderen.De invoer en uitvoer bestaan ​​op elk moment zonder onderbreking.Deze systemen werken meestal met analoge elektrische of mechanische signalen.Omdat de signalen continu zijn, is de respons ook soepel en natuurlijk.Systemen met continue tijd worden vaak aangetroffen in traditionele analoge controllers.Ze zijn geschikt voor fysische processen die onmiddellijke reactie vereisen.Voorbeelden zijn onder meer analoge snelheidsregelaars, volumeregeling voor de audioversterker en hydraulische klepstandregeling.

Discreet tijdcontrolesysteem

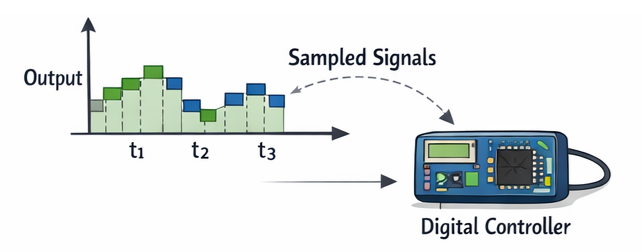

Figuur 7. Discrete tijd (digitaal) stuursignaal

Een discreet tijdcontrolesysteem werkt met behulp van bemonsterde datasignalen.Het systeem controleert en actualiseert de waarden alleen met specifieke tijdsintervallen.Deze signalen worden meestal verwerkt door digitale controllers of microprocessors.De output verandert stapsgewijs in plaats van continu.Dergelijke systemen maken programmeerbare bediening en flexibele aanpassing mogelijk.Ze worden veel gebruikt in moderne elektronische en computergebaseerde besturingen.Voorbeelden zijn onder meer op microcontrollers gebaseerde temperatuurregeling, digitale motorsnelheidsregeling en slimme huisthermostaten.

Lineair controlesysteem

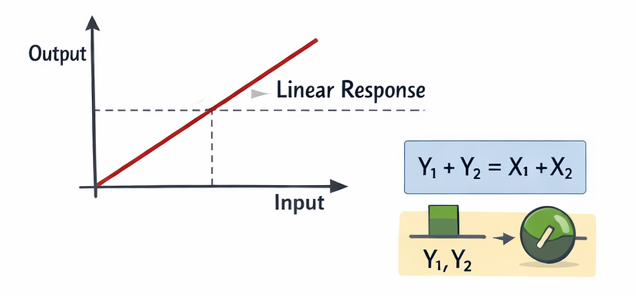

Figuur 8. Lineaire systeeminvoer-uitvoerrelatie

Een lineair besturingssysteem volgt een proportionele relatie tussen input en output.Als de input verdubbelt, verdubbelt de output ook onder dezelfde omstandigheden.Deze systemen voldoen aan het superpositieprincipe waarbij gecombineerde inputs gecombineerde outputs produceren.Lineair gedrag maakt voorspelbare en eenvoudige wiskundige analyses mogelijk.De meeste theoretische besturingsontwerpen gaan vanwege de eenvoud uit van lineaire werking.Lineaire modellen helpen bij het ontwerpen van stabiele en nauwkeurige systemen.Voorbeelden zijn onder meer elektronische versterkers met een klein signaal en motorbesturingsgebieden met lage belasting.

Niet-lineair besturingssysteem

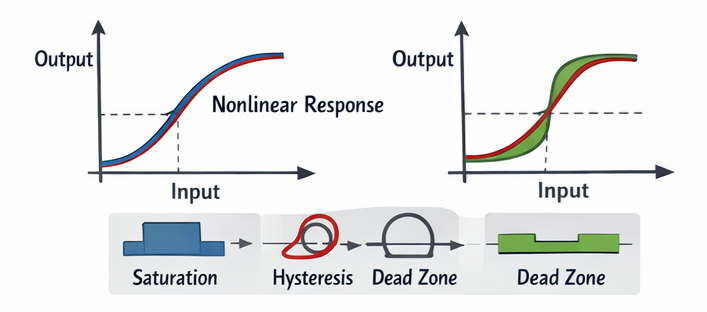

Figuur 9. Kenmerken van niet-lineaire systeemreacties

Een niet-lineair besturingssysteem heeft een output die niet evenredig is aan de input.De reactie verandert afhankelijk van het werkingsbereik of de omstandigheden.Kleine veranderingen in de input kunnen grote variaties in de output veroorzaken of helemaal geen verandering.Effecten zoals verzadiging, hysteresis en dode zones treden vaak op.Deze systemen zijn moeilijker te analyseren, maar geven fysieke processen nauwkeuriger weer.Veel systemen gedragen zich van nature op een niet-lineaire manier.Voorbeelden zijn onder meer bewegingslimieten van robotarmen, gedrag van magnetische actuatoren en klepstroomregeling op extreme posities.

Voor- en nadelen van besturingssystemen

Controlesystemen verbeteren de consistentie en verminderen handmatige inspanningen, maar brengen ook complexiteit en kosten met zich mee.

Voordelen van besturingssystemen

• Het systeem houdt de output tijdens bedrijf dicht bij de gewenste waarde.

• Operators hoeven de apparatuur niet steeds met de hand af te stellen.

• Machines kunnen lange uren draaien zonder regelmatig te stoppen.

• Het systeem corrigeert veranderingen in omstandigheden automatisch.

• De werkingsstatus kan worden gecontroleerd vanaf een paneel of extern display.

Nadelen van besturingssystemen

• De installatiekosten zijn hoger dan bij eenvoudige handmatige systemen.

• Er zijn geschoolde werknemers nodig voor de installatie en het onderhoud.

• Sensoren en elektronische onderdelen kunnen na verloop van tijd defect raken.

• Het vinden van de oorzaak van problemen kan langer duren.

• Het systeem is afhankelijk van stabiel elektrisch vermogen.

Toepassingen van besturingssystemen

Besturingssystemen worden gebruikt in zowel de industriële automatisering als in de dagelijkse apparatuur om automatisch de goede werking te behouden.

1. Industriële productie

Productiemachines behouden consistente productafmetingen en -kwaliteit.Geautomatiseerde assemblagelijnen maken gebruik van regelgeving om herhaalbaarheid te garanderen.Dit vermindert verspilling en verbetert de efficiëntie.

2. Temperatuurregeling

Verwarmings- en koelapparatuur zorgt voor comfortabele omgevingsomstandigheden.Gebouwen zijn afhankelijk van automatische aanpassingen om het binnenklimaat te stabiliseren.Dit verbetert de energie-efficiëntie en het comfort.

3. Transportsystemen

Voertuigen maken gebruik van snelheids- en stabiliteitscontrole voor een soepelere bediening.Moderne auto's zijn voorzien van cruise control en tractiesystemen.Deze verbeteren de rijveiligheid en prestaties.

4. Energiesystemen

Elektrische netwerken regelen de spannings- en frequentieniveaus.Generatoren passen de output aan om aan de belastingvraag te voldoen.Dit zorgt voor een stabiele elektriciteitsvoorziening.

5. Robotica en automatisering

Robots voeren nauwkeurige positionerings- en bewegingstaken uit.Geautomatiseerde machines werken continu met hoge precisie.Dit maakt geavanceerde productie mogelijk.

6. Medische apparatuur

Apparaten handhaven gecontroleerde bedrijfsomstandigheden tijdens de behandeling.Bewakingsapparatuur houdt de waarden binnen veilige grenzen.Dit verbetert de patiëntveiligheid en betrouwbaarheid.

7. Huishoudelijke apparaten

Alledaagse apparaten beheren automatisch de bedieningsinstellingen.Wasmachines en koelkasten zorgen voor goede werkingsomstandigheden.Dit vereenvoudigt de dagelijkse taken.

8. Lucht- en ruimtevaartsystemen

Vliegtuigen en drones zorgen voor stabiele vliegomstandigheden.Automatische begeleiding zorgt voor de juiste oriëntatie en hoogte.Dit ondersteunt betrouwbare navigatie.

Besturingssysteem versus automatisering versus ingebedde systemen

Deze technologieën zijn nauw verwant, maar dienen verschillende technische doeleinden binnen moderne elektronische en industriële producten.

Functie	Controle Systeem	Automatisering	Ingebed Systeem
Hoofdfocus	Regeling van variabelen	Proces uitvoering	Apparaat operatie
Doel	Onderhouden gewenste waarde	Voer taken uit automatisch	Voer toegewijd uit functies
Reikwijdte	Specifiek procesgedrag	Geheel werkstroom	Enkel productapparaat
Besluit Vermogen	Gebaseerd op gemeten waarden	Gebaseerd op geprogrammeerde logica	Gebaseerd op firmware
Feedbackgebruik	Vaak vereist	Optioneel	Optioneel
Hardwaretype	Sensoren en actuatoren	Machines en controleurs	Microcontroller bord
Softwarerol	Berekening en correctie	Sequencing en coördinatie	Apparaat controle logica
Reactietype	Continu aanpassing	Taak uitvoering	Functionele werking
Systeemgrootte	Klein tot middelmatig	Gemiddeld tot groot	Heel klein
Flexibiliteit	Matig	Hoog	Beperkt
Tijd Vereiste	Hoog	Matig	Hoog
Toepassing Niveau	Procesniveau	Plantniveau	Productniveau
Voorbeeld	Temperatuur controle	Fabriek productielijn	Slim horloge
Integratie	Onderdeel van automatisering	Bevat besturingssystemen	Ondersteunt beide

Conclusie
