IRF4905 P-kanaal MOSFET Guide: specificaties, pincodes en vervangers

De IRF4905 P-kanaal MOSFET staat als een bewijs van moderne vooruitgang in krachtelektronica, waarbij de efficiëntie van hexfet-technologie wordt gecombineerd met het aanpassingsvermogen van het TO-220AB-pakket.Ontworpen voor krachtige omschakeling en lage onresistentie, deze MOSFET is een go-to-keuze voor toepassingen waarbij energie-efficiëntie en betrouwbaarheid dominant zijn.Van autosystemen tot oplossingen voor hernieuwbare energie, de IRF4905 stelt u in staat om complexe ontwerpuitdagingen gemakkelijk aan te pakken.Dit artikel onderzoekt de belangrijkste kenmerken, technische specificaties en diverse toepassingen van de IRF4905 en biedt waardevolle inzichten voor degenen die robuuste oplossingen zoeken voor moderne elektronische systemen.

Catalogus

Overzicht van IRF4905

DeIRF4905, gekenmerkt als een P-kanaal MOSFET, onderscheidt zich met de opname van geavanceerde verwerkingstechnieken.Deze geavanceerde methoden schenken het snelle schakelmogelijkheden, in combinatie met een gewenste lage onresistentie, waardoor het wordt vastgesteld als een steunpilaar in efficiënt elektronisch ontwerp.Om de ingewikkelde voordelen van de IRF4905 te begrijpen, moet men zijn structurele en functionele elementen onderzoeken, die zijn veelzijdigheid over verschillende toepassingen onthullen.

De goedkeuring van de IRF4905 van geavanceerde verwerkingsmethoden benadrukt op vooruitgang in siliciummaterialen om de weerstand te verminderen.Door energieverlies tijdens elektrische transmissie te minimaliseren, versterkt het energie -efficiëntie binnen circuits.Deze verbeteringen resoneren diep in systemen die zijn gericht op stroomefficiëntie, zoals oplossingen voor hernieuwbare energie of automobieltoepassingen.Door deze processen te navigeren vereist een fusie van fictieve kennis en hands-on ervaring, meestal waardevol voor u die ernaar streeft de prestaties van het apparaat te verbeteren.

De IRF4905, ingekapseld binnen het veel erkende To-220AB-pakket, haalt een voordeel uit het aanpassingsvermogen.De verpakking maakt naadloze integratie in verschillende printplaten mogelijk, waardoor het geschikt is voor gebruik in consumentenelektronica en industriële controlesystemen.In praktische instellingen hebben apparaten die het gemak van implementatie harmoniseren met superieure prestaties vaak de voorkeur.Effectieve warmtedissipatie, in combinatie met een compact ontwerp, speelt bijvoorbeeld een substantiële rol in thermisch beheer-een gebied waar praktische ervaring aanzienlijk aanvult aan de notionale kennis.

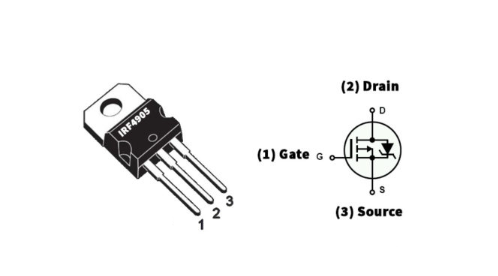

PIN -configuratie

PIN Nr.	Speldnaam	Symbool	Functie
1	Hek	G	Regelt de stroom in het kanaal tussen afvoer en bron
2	Droogleggen	D	Zendt verschillende gaten uit
3	Bron	S	Verzamelt enkele gaten

CAD -model

Symbolen

Voetafdrukken

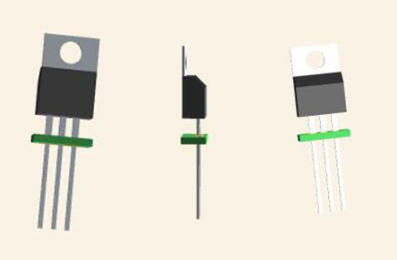

Driedimensionaal model

Technische specificaties

Een uitgebreid overzicht van de infineon -technologieënIRF4905PBF, het detailleren van de technische specificaties, attributen en prestatieparameters, naast een vergelijking met componenten met vergelijkbare specificaties voor geïnformeerde selectie en optimaal applicatie -ontwerp.

Type	Parameter
Factory doorlooptijd	12 weken
Inzetten	Door gat
Montagetype	Door gat
Pakket / kast	TO-220-3
Aantal pinnen	3
Transistorelementmateriaal	Silicium
Stroom - continu afvoer (id)	74a TC
Drive -spanning (max rds on, min)	10V
Aantal elementen	1
Power Dissipation (Max)	200W TC
Schakel de vertragingstijd uit	61 ns
Bedrijfstemperatuur	-55 ° C ~ 175 ° C TJ
Verpakking	Buis
Serie	Hexfet®
Gepubliceerd	1997
JESD-609 Code	E3
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	(Onbeperkt)
Aantal beëindigingen	3
Beëindiging	Door gat
ECCN -code	EAR99
Eindafwerking	Matte Tin (SN) - met nikkel (Ni) barrière
Aanvullende functie	Avalanche beoordeelde, hoge betrouwbaarheid, ultra-lage weerstand
Spanning - beoordeelde DC	55V
Piekrefllowtemperatuur (° C)	250
Huidige beoordeling	74a
Tijd @ piekrefllowtemperatuur	30 seconden
Hoofdlichaam	2,54 mm
Aantal kanalen	1
Elementconfiguratie	Enkel
Werkmodus	Verbeteringsmodus
Power Dissipation	200W
Case -verbinding	Droogleggen
Schakel de vertragingstijd in	18 ns
FET -type	Kanaal
Transistortoepassing	Schakel
RDS ON (MAX) @ ID, VGS	20mΩ @ 38a, 10V
Vgs (th) (max) @ id	4V @ 250μA
Invoercapaciteit (CISS) (Max)	3400pf @ 25V
Gate Charge (QG) (Max) @ VGS	180NC @ 10V
Stijgingstijd	99 ns
Draai naar bronspanning (VDSS)	55V
VGS (Max)	± 20V
Fall Time (typ)	96 ns
Continue afvoerstroom (ID)	74a
Drempelspanning	4V
Jedec-95 Code	TO-220AB
Gate to Source Voltage (VGS)	20V
Drain stroom-max (ABS) (ID)	64a
Afvoerbron op weerstand max	0,02Ω
Giet af om de afbraakspanning te breken	55V
Gepulseerde afvoerstroom-max (IDM)	260a
Dubbele voedingsspanning	55V
Hersteltijd	130 ns
Max Junction Temperatuur (TJ)	175 ° C
Nominale VGS	4V
Hoogte	19,8 mm
Lengte	10.5156 mm
Breedte	4,69 mm
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Bevat lood, loodvrij

Functies

Parameter	Specificatie
Pakkettype	TO-220
Transistortype	N -kanaal
Max -spanning toegepast (afvoer naar bron)	-55V
Max poort naar bronspanning	± 20V
Max continu afvoerstroom	–74a
Max gepulseerde afvoerstroom	–260a
Max Power Dissipation	200W
Minimale spanning die nodig is om te leiden	-2V tot -4V
Max opslag- en bedrijfstemperatuur	-55 tot +175 ° C

Voordelen van de implementatie van de IRF4905

De IRF4905 MOSFET is opmerkelijk vanwege zijn buitengewone betrouwbaarheid, een eigenschap die algemeen wordt gewaardeerd.De stevige constructie ondergaat een rigoureuze beoordeling om te voldoen aan de strikte industrienormen, waardoor het consequent presteert, zelfs in barre omstandigheden.Dit versterkt de betrouwbaarheid van systemen die deze component gebruiken.De IRF4905 behandelt ook sourcingproblemen, die gemakkelijk toegankelijk is via tal van distributeurs, waardoor de supply chain -problemen worden voorkomt dat de projectvoortgang van de projectketen wordt belemmerd.

De IRF4905 blinkt uit in laagfrequente scenario's, onderscheiden door de uitzonderlijke mogelijkheid om aanzienlijke huidige ladingen nauwkeurig te verwerken.Automotive en industriële sectoren vinden deze functie meestal gunstig, omdat het bijdraagt ​​aan operationele efficiëntie en het systeemlevens verlengt door duurzaam en nauwkeurig huidig ​​beheer te leveren.Dergelijke inzichten worden vaak gedeeld door u die de rol van de IRF4905 herkennen bij het optimaliseren van de systeemfunctionaliteit.

U kunt vaak het gemak opmerken waarmee de standaard pin -configuratie van de IRF4905 wordt geïntegreerd in ontwerpen.Dit vergemakkelijkt niet alleen eenvoudige vervanging in bestaande kaders, maar vereenvoudigt ook de ontwikkelingsfase van nieuwe projecten.De eenvoud van de applicatie vermindert de tijd en kosten in verband met het herontwerp van het circuit, waardoor de projecttijdlijnen en budgetten worden verbeterd.Dit dient als een subtiel maar invloedrijk voordeel, waardoor naadloze componentovergangen mogelijk is zonder de algehele prestaties of integriteit van de apparaten op te offeren.

IRF4905 Alternatieve opties

• AM90P06-20P

• AUIRF4905

Vergelijkende analyse van vergelijkbare producten

Onderdeelnummer	Fabrikant	Inzetten	Pakket / kast	Giet af om spanning te bronspanning (VDSS)	Continue afvoerstroom (ID)	Stroom - continue afvoer (Id) @ 25 ° C	Drempelspanning	Gate to Source Voltage (VGS)	Power Dissipation
IRF4905PBF	Infineon Technologies	Door gat	TO-220-3	55V	74 a	74a (TC)	4 V	20 V	200 W
IRF3205ZPBF	Infineon Technologies	Door gat	TO-220-3	-	75 a	75a (TC)	4 V	20 V	170 W
IRF1010ZPBF	Infineon Technologies	Door gat	TO-220-3	-	75 a	75a (TC)	4 V	20 V	200 W
AUIRF4905	Infineon Technologies	Door gat	TO-220-3	55V	74 a	74a (TC)	2 V	20 V	200 W
HUF75339P3	Op halfgeleider	Door gat	TO-220-3	-	75 a	75a (TC)	-	20 V	140 W

Diverse toepassingen van de IRF4905

De IRF4905, een P-kanaal MOSFET, wordt op grote schaal omarmd over verschillende elektronische circuits, wat de efficiëntie van het schakelen en de stroomregeling aantoont.Zijn formidabele mogelijkheden wil het aan tal van domeinen gelden, met het aanpassingsvermogen voor zowel commerciële als industriële doeleinden.Een nadere beschouwing van zijn uitgebreide scala aan toepassingen laat zien hoe het harmonieus integreert met de hedendaagse elektronica.

DC -converters

Moderne elektronische apparaten gebruiken vaak DC -converters om spanningsregelgeving en vermogensefficiëntie te handhaven.De IRF4905 is fundamenteel voor deze converters, waardoor precieze spanningstransformatie en gestage prestaties mogelijk zijn.Met het vermogen om hoge stromen en spanningen efficiënt te beheren, dient het als een betrouwbare aanwinst voor u die het energiebeheer en de thermische dynamiek wil verbeteren, waardoor de opmerkelijke kenmerken van de MOSFET worden gebruikt voor optimale oplossingen.

Geluidssystemen

De wereld van audioapparatuur geeft prioriteit aan de geluidskwaliteit en versterking van de geluid, en de IRF4905 speelt een sleutelrol bij het verhogen van audiotidelity.Het faciliteren van efficiënte stroomversterking, het verbreedt het dynamische bereik van geluidssystemen, wat resulteert in een duidelijkere en meer impactvolle audio -output.Het integreren van dergelijke componenten stelt u in staat om rijkere auditieve ervaringen te maken en te zorgen voor duurzaamheid van het apparaat, ondersteund door uitzonderlijke functies voor warmtebeheer.

Motoraandrijvingen

In industriële toepassingen, meestal motoraandrijvingen, levert de IRF4905 stevige controle over elektrische motoren.Het ondersteunt efficiënt schakelen, dat energieverspilling minimaliseert en de prestaties stimuleert te midden van diverse belastingvereisten.Deze functionaliteit blijkt actief te zijn in sectoren die consistente prestaties en efficiëntie eisen, wat bijdraagt ​​aan verlaagde operationele kosten en een langere levensduur van apparatuur.

Hernieuwbare energiesystemen

Als hernieuwbare energiebronnen zoals tractie op zonne -energie en wind worden de IRF4905 naar voren als een waardevolle component in deze systemen.De verlies van hoge efficiëntie en lage geleiding is van cruciaal belang bij het optimaliseren van de omzetting van natuurlijke energie in nuttig elektrisch vermogen.Dergelijke toepassingen weerspiegelen de wereldwijde verschuiving naar duurzame energiepraktijken, waarbij de nadruk wordt gelegd op milieubewustzijn en economische haalbaarheid.

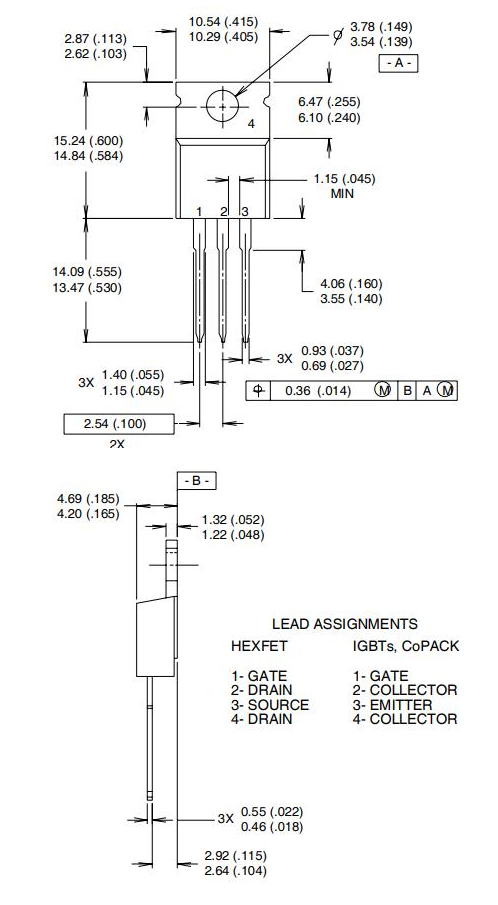

Afmetingen

Fabrikant

In 1999 kwamen Infineon Technologies uit de halfgeleiders van Siemens een transformerende fase binnen de halfgeleiderindustrie.Deze belangrijke overgangszet set infineon op een cursus om een ​​leider te worden in technologische innovatie.Op basis van de uitgebreide expertise van Siemens begon Infineon aan een reis om geavanceerde oplossingen voor micro -elektronica te ontwikkelen die een breed scala aan toepassingen bedienen.

Met een strategische nadruk op onderzoek en ontwikkeling heeft Infineon voortdurend krachtige oplossingen voortgebracht.Deze toewijding is duidelijk bij hun levering van zowel logica als discrete producten en reageert op de dynamische en evoluerende behoeften van verschillende sectoren.Infineon Technologies presenteert een uitgebreid assortiment logica en discrete halfgeleideraanbod, zorgvuldig vervaardigd om aan te passen aan de eisen van de voortschrijdende technologie.Hun array omvat krachtige apparaten en geavanceerde geïntegreerde circuits.

De producten van Infineon hebben applicaties in meerdere industrieën gevonden, met betrekking tot de unieke vereisten van de sectoren automotive, industriële en consumentenelektronica.Hun meedogenloze streven naar innovatie heeft een opmerkelijke vooruitgang in energie -efficiëntie en miniaturisatie aangesteld - Dynamische aspecten die worden overwogen in de technologische omgeving van vandaag.
