1N5817 Schottky Diode: Functies, Pinout en datasheet

De 1N5817 Schottky -diode is een zeer efficiënte component die veel wordt gebruikt in elektronische circuits.De lage voorwaartse spanningsval, snelle schakelsnelheid en energiebesparende mogelijkheden maken het ideaal voor moderne toepassingen zoals voedingen, batterijladers en circuitbescherming.Dit artikel bespreekt het gebruik, pinout, voordelen, technische specificaties en praktische inzichten om u te helpen de rol in elektronisch ontwerp en toepassingen te begrijpen.

Catalogus

1. Wat is de 1N5817 Schottky -diode?

2. 1N5817 PIN -configuratie

3. Kenmerken van de 1N5817

4. 1N5817 Technische specificaties

5. Toepassingen van de 1N5817 -diode

6. Equivalent van de 1N5817 diode

7. 1N5817 Fysieke dimensie

8. Pakket voor 1N5817

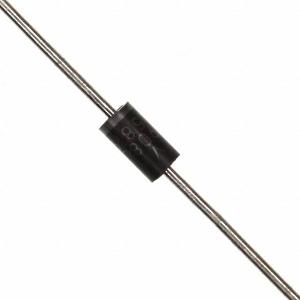

Wat is de 1N5817 Schottky diode?

De 1N5817 Schottky diode, gehuisvest in een duurzaam DO-41-pakket, staat bekend om zijn snelle werking en energie-efficiëntie.Schottky-diodes worden in het algemeen gewaardeerd voor hun lage voorwaartse spanningsval (ongeveer 0,4 V) en snelle omgekeerde hersteltijd, waardoor ze ideaal zijn voor hoogfrequente en efficiënte circuits, zoals gelijkrichters.De 1N5817 biedt een maximale uitgangsstroom van 1A, een piek omgekeerde spanning van 20V en een omgekeerde RMS -spanning van 14V.De lage voorwaartse spanningsval van de 1N5817 verbetert de energie-efficiëntie voor apparaten op batterijen en hernieuwbare energiesystemen.In applicaties zoals mobiele apparaten kan het de levensduur van de batterij verlengen zonder prestaties op te offeren.Studies tonen aan dat Schottky -diodes zoals de 1N5817 de energiebesparing verbeteren.De snelle hersteltijd vermindert ook de schakelverliezen, voordeel in hoogfrequente systemen zoals het schakelen van voedingen.Dit leidt tot betere prestaties, minder warmteopwekking en compactere, energiezuinige ontwerpen.

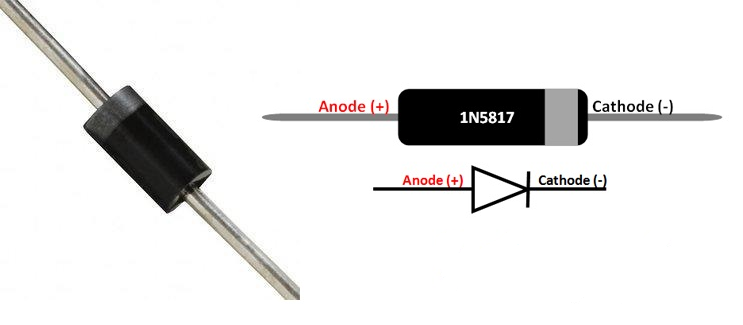

1N5817 PIN -configuratie

1N5817 Pinout

PIN Nr.	Speldnaam	Beschrijving
1	Anode	Stroom komt altijd door de anode
2	Kathode	Stroom gaat altijd door de kathode

Kenmerken van de 1N5817

• Minimale geleiding en schakelverliezen: verbetert de efficiëntie en vermindert het genereren van warmte, waardoor de werking van de betrouwbare, langdurige apparaat wordt gewaarborgd.

• Lage voorwaartse spanningsdaling (ongeveer 0,4 V): vermindert vermogensdissipatie, verbetering van de energie-efficiëntie voor stroomconversie en milieuvriendelijke ontwerpen.

• Thermisch beheer: minimaliseert warmteophoping, het verlagen van thermische spanning en bijdragen aan de levensduur van een uitgebreide apparaat.

• Avalanche -capaciteit: bestand tegen spanningstieken, die bescherming biedt tegen tijdelijke omstandigheden voor een grotere betrouwbaarheid.

• Veelzijdige toepassingen: geschikt voor auto-, industriële en elektronica die consistente, efficiënte prestaties vereisen.

1N5817 Technische specificaties

Type	Parameter
Factory doorlooptijd	6 weken
Montagetype	Door gat
Aantal pinnen	2
Diode -elementenmateriaal	SILICIUM
Verpakking	Tape & box (tb)
Onderdeelstatus	Actief
Aantal beëindigingen	2
Eindafwerking	Mat tin (sn) - gegloeid
Min bedrijfstemperatuur	-85 ° C
HTS -code	8541.10.00.80
Spanning - beoordeelde DC	20V
Huidige beoordeling	1a
Telling	2
Elementconfiguratie	Enkel
Diodetype	Schottky
Inzetten	Door gat
Pakket / kast	DO-204AL, DO-41, axiaal
Gewicht	4.535024G
Aantal elementen	1
JESD-609 Code	E3
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
ECCN -code	EAR99
Max bedrijfstemperatuur	150 ° C
Aanvullende functie	Gratis Wheeling diode
Capaciteit	110pf
Eindvorm	DRAAD
Basisonderdeelnummer	1N58
Polariteit	Standaard
Snelheid	Snel herstel <= 500ns, > 200 mA (IO)
Stroom - omgekeerde lekkage @ vr	500µA @ 20V

Toepassingen van de 1N5817 diode

Voedingsvoorraden

Binnen voedingssystemen heeft de 1N5817 -diode een snelle responstijd en een lage voorwaartse spanningsdaling, waardoor de algehele efficiëntie wordt verbeterd.Door het vermogensverlies tijdens het rectificatieproces te verminderen, zorgt het ervoor dat voedingsunits consistent werken en langer meegaan.Dit kenmerk is relevant in omgevingen waar energie -efficiëntie en betrouwbare werking ertoe doen, zoals in datacenters en delicate elektronische apparaten die een ononderbroken stroomstroom vereisen.

Batterijladers

Bij toepassingen op het opladen van batterijen is het behoud van de juiste spanningsniveaus goed voor het maximaliseren van de levensduur van de batterij en het waarborgen van de veiligheid.De 1N5817 -diode blinkt uit in het voorkomen van een omgekeerde stroomstroom, waardoor de batterijen onbedoeld terugtappen in de lader.Deze functie is waardevol bij het opstellen van hernieuwbare energie, waarbij de integratie van fotovoltaïsche panelen een balans vereist tussen optimale efficiëntie en veiligheid.

Circuitvermenigvuldigers

De 1N5817 is belangrijk in circuitvermenigvuldigers, waarbij het vermogen om onmiddellijk te reageren op spanningsschommelingen het genereren van hogere spanningen uit lagere ingangsbronnen mogelijk maakt.De consistente prestaties in dit domein positioneert het als een voorkeurscomponent in RF -versterkers en signaalconversietechnologieën, waarbij zowel precisie als snelle behandeling van spanningsveranderingen nodig zijn.

Equivalent van de 1N5817 diode

• 1N5818

• 1N5819

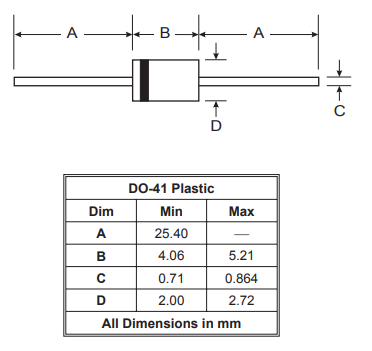

1N5817 Fysieke dimensie

1N5817 Dimensions

Pakket voor 1N5817

Parameter	Beschrijving
Installatiemethode	Door gat
Telling	2
Inkapseling	DO-41

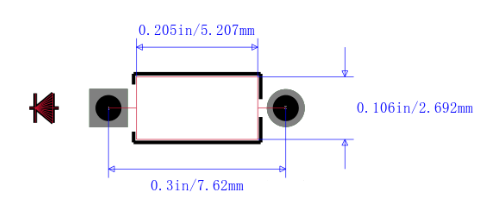

Pakketparameters

1N5817 Package

1N5817 -pakket

Datasheet PDF

Over ons

ALLELCO LIMITED

Allelco is een internationaal beroemde one-stop Distributeur van inkoopdiensten van hybride elektronische componenten, toegewijd aan het bieden van uitgebreide inkoop- en supply chain -diensten voor componenten voor de wereldwijde elektronische productie- en distributie -industrie, waaronder wereldwijde top 500 OEM -fabrieken en onafhankelijke makelaars.
Lees verder

Quick Inviry

Stuur een aanvraag, we zullen onmiddellijk reageren.

Aantal stuks

Onderdeel nummer
contactnaam
Bedrijfsnaam
E-mailadres
Telefoon
Comments

Veel Gestelde Vragen [FAQ]

1. Welke rollen dient een Schottky -diode?

Schottky-diodes zijn belangrijk in de hoogfrequente rectificatie, wat bijdraagt aan tal van geavanceerde technologische toepassingen.Hun onderscheidende ontwerp vergemakkelijkt snelle elektronenbeweging, wat resulteert in een verminderde spanningsval en opmerkelijke schakelsnelheden.Dit efficiëntieniveau is voordelig in voedingscircuits, waarbij de vraag naar snelle en betrouwbare prestaties.Bovendien bieden Schottky -diodes beschermende functies voor circuits door omgekeerde stromen te blokkeren, waardoor de duurzaamheid en stabiliteit van onderling verbonden apparaten wordt bevorderd.

2. Hoe verhoudt de 1N5819 zich tot 1N5817?

De diDe -diodes van 1N5819 en 1N5817 zijn gebouwd op een vergelijkbare basis van specificaties, waardoor hun uitwisselbaarheid in verschillende scenario's mogelijk is.Beide diodes zijn geschikt voor toepassingen met een laag spanning;De 1N5819 heeft echter een vermogen om iets hogere spanning en stroombeoordelingen te beheren in vergelijking met de tegenhanger, de 1N5817.Deze flexibiliteit blijkt gunstig wie aanpassingsvermogen in hun circuitontwerpen wensen, omdat schommelingen in componentbehoeften vaak kunnen optreden tijdens de implementatiefasen van hun projecten.Door de nuances te herkennen, zoals maximale omgekeerde spanning en voorwaartse stroom, kunnen beoefenaars strategische beslissingen nemen die gericht zijn op het optimaliseren van de prestaties die zijn afgestemd op specifieke toepassingsvereisten.

3. Wordt de 1N4007 beschouwd als een Schottky -diode?

De 1N4007 valt niet in de categorie van een Schottky -diode;Het wordt eerder gekenmerkt als een standaard diode ontworpen voor laagfrequente rectificatie.In tegenstelling tot Schottky -diodes, functioneert de 1N4007 bij mindere schakelsnelheden en vertoont het een grotere voorwaartse spanningsval.Deze differentiatie is van belang in toepassingen waar efficiëntie en snelle responstijden belangrijk zijn.Schottky-diodes blinkt uit in contexten die snelle schakelmogelijkheden eisen, waardoor ze een meer passende keuze maken voor hoogfrequente implementaties.Daarom, inzicht verkrijgen in de verschillen tussen diodetypen voor het construeren van effectieve elektronische circuits, zodat beoefenaars componenten selecteren die zijn afgestemd op hun specifieke operationele vereisten.
