Het verkennen van de FOD3180 OptoCoupler

De FOD3180, een MOSFET Gate -bestuurder Optocoupler, staat als een hoeksteen in moderne elektronica, bekend om zijn betrouwbaarheid en prestaties.Dit artikel onderzoekt zijn ernstige rol bij het handhaven van elektrische isolatie, het waarborgen van signaalintegriteit en het mogelijk maken van een efficiënte werking tussen verschillende toepassingen.Van industriële automatisering tot hernieuwbare energiesystemen en consumentenelektronica, de FOD3180 toont veelzijdigheid en betrouwbaarheid.Met functies zoals een laag stroomverbruik, robuuste constructie en hoogspanningsisolatie, voldoet het aan de eisen van hoogwaardige systemen en tegelijkertijd gevoelige componenten.Duik in de technische details, ontwerpinzichten en praktische toepassingen van de FOD3180 en ontdek hoe het geavanceerde elektronische oplossingen blijft empoweren.

Catalogus

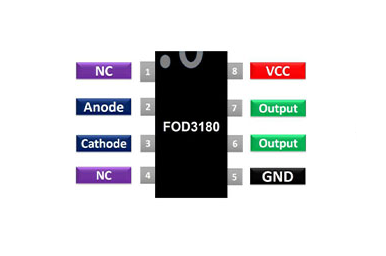

Uitspraken

Pin -nummer	Speldnaam	Beschrijving
1	NC	Geen verbinding - kan niet worden gebruikt
2	Anode (a)	Anode -pin van de IR LED.Verbonden met de logische input
3	Kathode (C)	Kathode -pin van de IR LED
4	NC	Geen verbinding - kan niet worden gebruikt
5	Grond	Grondpen van de IC
6	Uitvoer	De uitgangspen van de optocoupler
7	Uitvoer	De uitgangspen van de optocoupler
8	VCC	Bevoegd de IC

CAD -modellen

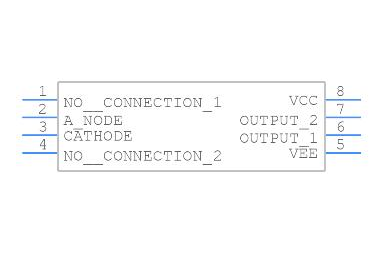

Symbool

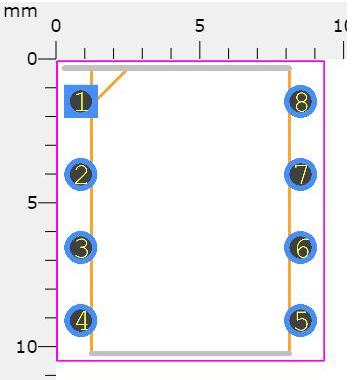

Voetafdruk

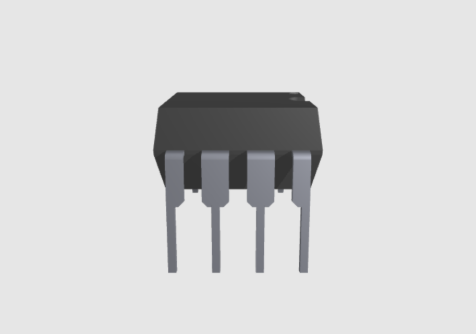

3dmodel

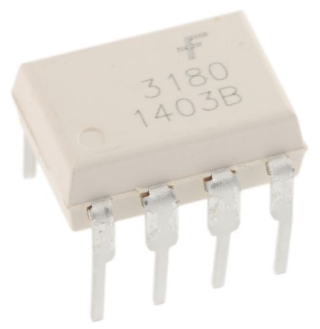

Overzicht van FOD3180

De FOD3180 Functies als een Optocoupler van de MOSFET -poort en de effectieve signaaloverdracht waarborgen met behoud van de elektrische isolatie tussen circuits.Het ontwerp integreert drie belangrijke componenten: een aluminium galliumarsenide (AlaaS) infrarood lichtemitterende diode (IR LED), robuuste uitgangstransistoren en een geavanceerde CMOS-infrarooddetector.Deze combinatie biedt krachtige isolatie en geoptimaliseerde schakelmogelijkheden, waardoor het ideaal is voor toepassingen die snelheid en efficiëntie vereisen.

De AlaaS IR LED dient als een betrouwbare en efficiënte optische signaalbron, ontworpen om het stroomverbruik te minimaliseren en tegelijkertijd de optische uitgang te maximaliseren.Dit ontwerp verbetert niet alleen de prestaties van de Optocoupler in verschillende omstandigheden, maar komt ook overeen met de energiebesparende eisen van industriële omgevingen.Evenzo leveren de uitgangstransistoren de aandrijfsterkte die nodig is om MOSFET's effectief te schakelen, waardoor de FOD3180 in staat zijn om verschillende belastingen en spanningsbehoeften aan te kunnen, waardoor de toepasbaarheid ervan over verschillende voedingssystemen wordt verhoogd.

In de kern van de FOD3180 zorgt de CMOS -infrarooddetector voor de precieze conversie van optische signalen in elektrische signalen, waardoor signaalintegriteit major wordt gehandhaafd voor geavanceerde systemen.Deze naadloze signaalovergang benadrukt de betrouwbaarheid en precisie van het apparaat, attributen die nodig zijn in toepassingen waar consistente prestaties een prioriteit zijn.Samen positioneren deze functies de FOD3180 als een veelzijdige en betrouwbare oplossing voor moderne technologische uitdagingen.

Technische details

Type	Parameter
Levenscyclusstatus	Actief (laatst bijgewerkt: 4 dagen geleden)
Factory doorlooptijd	5 weken
Contact opnemen	Tin
Inzetten	Door gat
Montagetype	Door gat
Pakket / kast	8-dip (0.300, 7,62 mm)
Aantal pinnen	8
Gewicht	891 mg
Aantal elementen	1
Bedrijfstemperatuur	-40 ° C ~ 100 ° C
Verpakking	Buis
Gepubliceerd	2008
JESD-609 Code	E3
PBFree -code	Ja
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
ECCN -code	EAR99
Aanvullende functie	UL herkend
Max Power Dissipation	295 MW
Goedkeuringsbureau	Cul, UL
Spanning - isolatie	5000VRMS
Uitgangspanning	25V
Configuratie	ENKEL
Aantal kanalen	1
Power Dissipation	295 MW
Spanning - vooruit (vf) (typ)	1.43V
Voortplantingsvertraging	200 ns
Schakel de vertragingstijd in	200 ns
Opto -elektronisch apparaattype	FET -uitgang optocoupler
Vooruitstroom	25 ma
Max uitgangsspanning	25V
Richting	Unidirectioneel
Uitgangsstroom per kanaal	2a
Stijgingstijd	75ns
Fall Time (typ)	55 ns
Rise / val time (typ)	75ns / 55ns
Omgekeerde afbraakspanning	5V
Max Input Stroom	25 ma
Invoerstroom	16MA
Voortplantingsvertraging TPLH / TPHL (Max)	200ns, 200ns
Gemeenschappelijke modus voorbijgaande immuniteit (min)	15KV/μs
Omgekeerde spanning (DC)	5V
Pulsbreedte vervorming (max)	65ns
Spanning - Uitgangsvoorziening	10V ~ 20V
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

Vergelijkbare delen

Onderdeelnummer	Fabrikant	Pakket / kast	Aantal pinnen	Aantal kanalen	Spanning - isolatie	Stijgingstijd	Max uitgangsspanning	Uitgangspanning	Vooruitstroom
FOD3180	Op halfgeleider	8-dip (0.300, 7,62 mm)	8	1	5000VRMS	75 ns	25 V	25 V	25 ma
6N135	Vishay Semiconductor	8-dip (0.300, 7,62 mm)	8	1	5300VRMS	5 ns	15 V	15 V	25 ma
6N136	Vishay Semiconductor	8-dip (0.300, 7,62 mm)	8	1	3750VRMS	50 ns	35 V	35 V	20 ma
6n139	Vishay Semiconductor	8-dip (0.300, 7,62 mm)	8	1	5300VRMS	60 µs	18 V	18 V	25 ma
Tlp351 (f)	Toshiba halfgeleider	8-dip (0.300, 7,62 mm)	8	1	5300VRMS	5 ns	15 V	15 V	25 ma

Kenmerken

Functie	Specificatie
Werkspanning	10 volt - 20 volt
Bedrijfstemperatuur	-40 ° C tot 100 ° C
Gemiddelde invoerstroom	25 ma
Minimale isolatiespanning	5000 V
Stijgingstijd	75 ns
Herfst	55 ns
Omgekeerde ingangsspanning	5 volt
Hoge piekuitgangsstroom	2.5 A
Lage piekuitgangsstroom	2.5 A
Piekuitgangsspanning	0 - VCC
Vooruitstroom	10 ma
Omgekeerde stroom	10 µA
Snelle voortplantingsvertraging	200 nsec
Typische vervorming van de pulsbreedte	30 nsec
Maximale schakelsnelheid	250 kHz
Minimale kruipafstand	7,0 mm
Minimale opruimingsafstand	7,0 mm
Uitgangsvermogen	250 MW
Totale kracht	295 MW
Pakkettype	8-lead dip / 8-lead SMD

Toepassingen

Power Control Systems

De FOD3180 speelt een opmerkelijke rol in geavanceerde vermogenscontrolesystemen dankzij het bedreven beheer van hoge AC/DC -omschakeling.Het vergemakkelijkt een efficiënte isolatie tussen verschillende circuitsecties, wat bijdraagt ​​aan veilige en betrouwbare stroomverdeling.Deze component toont veerkracht in omgevingen met verhoogde geluidsniveaus, wat het solide ontwerp en de productiekwaliteit weerspiegelt.In werkelijke scenario's maken dergelijke attributen het meestal waardevol in auto- en industriële sectoren waar een consistent vermogen wordt beschouwd als sleutel.Feedback van de industrie geeft aan dat de toepassing ervan de energieverliezen aanzienlijk kan verminderen en de controle -precisie in variabele voedingssystemen kan verbeteren.

Signaalisolatiecircuits

In moderne elektronische systemen is signaalintegriteit het grootste belang.De FOD3180 onderscheidt zich in signaalisolatietoepassingen door signaalafbraak te voorkomen, wat zorgt voor een nauwkeurige gegevensoverdracht, zelfs over uitgebreide systeemarchitecturen.De effectiviteit ervan is voornamelijk opmerkelijk in telecommunicatie, waarbij het handhaven van schone signaalroutes actief is.Door kruis-talk en elektrische interferentie te minimaliseren, behoudt dit ontwerp de duidelijkheid van het signaal, dat steeds ernstiger wordt naarmate communicatiesystemen hogere bandbreedtes en lagere latentie vereisen.

Analoge stroomdetectie

Nauwkeurige detectie van stroom in analoge systemen vormt een uitdagende taak, maar de FOD3180 biedt een waardevolle oplossing.Het vindt frequent gebruik in instellingen die nauwkeurige monitoring vereisen, zoals hernieuwbare energiesystemen en slimme rastertoepassingen, waarbij de huidige metingen basaal zijn voor optimale prestaties.Het gebruik van deze component verbetert de gevoeligheid en betrouwbaarheid van huidige detectoren, waardoor het potentieel wordt verbreed voor het maken van energiezuinige systeemontwerpen.Praktische toepassingen hebben de effectiviteit van de FOD3180's benadrukt bij het verbeteren van de nauwkeurigheid van de meet, waardoor de strategieën voor energiebeheer worden geholpen.

Hoge AC/DC -omschakeling

De impact van de FOD3180 in hoge AC/DC -schakeltoepassingen is diepgaand.De betrouwbare behandeling van de complexiteiten geassocieerd met hoog vermogen en spanningssystemen maakt het ultiem in stroomverdelingsnetwerken en bewerkingen met zware machines.Het integreren van deze component helpt bij het verminderen van slijtage op schakelaars, waardoor de levensduur van zware elektrische componenten wordt verlengd.Bewijs uit het veld suggereert een merkbare boost in operationele efficiëntie bij de integratie ervan, wat leidt tot lagere onderhoudskosten en minimaliseerde downtime.

Plasma -displaypanelen

Binnen plasma -displaypanelen speelt de FOD3180 een sleutelrol, waardoor efficiënte controle over vermogen en gegevensintegratie voor superieure weergavekwaliteit vergemakkelijkt.Het ondersteunt het onderhoud van consistente kleurnauwkeurigheid en schermvernieuwingspercentages - key -elementen voor consumententevredenheid.De stijgende trend van het implementeren van deze component komt overeen met de groeiende vraag naar verbeterde display -technologieën in consumentenelektronica.Uw observatie geeft aan dat de implementatie ervan de algemene weergaveprestaties kan verhogen, wat de bewegingen van de industrie weerspiegelt in de richting van continu verbeteren van visuele ervaringen.

Alternatieven

• MOC3021

• MCT2E

• MOC3041

• 6N137

• 4N25

De FOD3180 implementeren

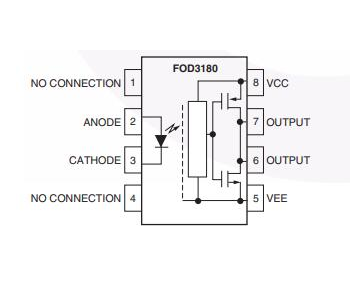

In digitale systemen vindt de FOD3180 uitgebreid gebruik.Het werkt bekwaam met een 5V -voeding en biedt zowel AC- als DC -omgevingen gemakkelijk accommodatie.Het verstrekte applicatiecircuit illustreert een standaard manier om het in dergelijke systemen te integreren.

Het applicatiecircuit maken

Om de stabiele werking van de FOD3180 te waarborgen, moet een bypass-condensator van 0,1UF strategisch worden geplaatst tussen PIN's 5 en 8. Het bereiken van effectieve belastingregeling omvat het gebruik van een condensator en een weerstandige weerstand.Om de prestaties te stimuleren, is het handhaven van het ingangssignaalimpedantie op minimaal 50 ohm gunstig, naast het handhaven van een stijgtijd van ten minste 75ns.In scenario's biedt deze opstelling het voordeel van het beschermen van de integriteit van het systeem en het behouden van consistente prestaties.U kunt vaak het belang van precisie in deze aspecten benadrukken om mogelijke verstoringen te verminderen en de betrouwbaarheid te verbeteren.Bovendien is het verhelderend om te overwegen hoe verschillende omgevingsfactoren de prestaties kunnen veranderen, waardoor annotaties zijn over de noodzaak van op maat gemaakte aanpassingen en configuraties die evolueren.

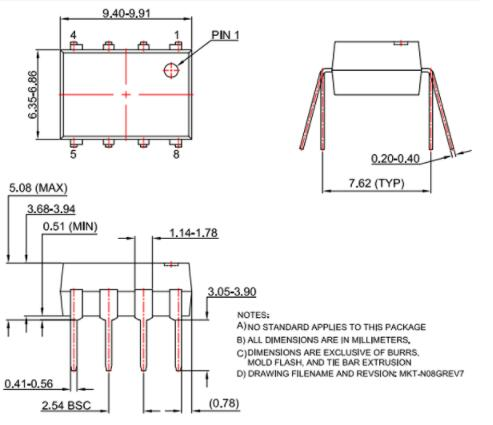

Pakket

Fabrikant

Op halfgeleider, vermeld op NASDAQ onder het symbool op, pakt actief de steeds groeiende wereldwijde energiebehoeften aan.De strategische focus van het bedrijf op het minimaliseren van energieverbruik onderstreept haar reactie op de toename van de vraag naar duurzame oplossingen.Met industrieën wereldwijd die milieuvriendelijke praktijken verhogen, krijgt de verfijning van technieken voor energiebeheer betekenis.

Op Semiconductor onderscheidt zich vanwege de geïntegreerde supply chain, die beroemd is om zowel betrouwbaarheid als veerkracht.Dit solide netwerk zorgt voor een gestage toevoer van componenten dynamisch voor basistoepassingen.In technische ondersteuning blinkt het bedrijf uit door diep gepersonaliseerde oplossingen aan te bieden die voldoen aan de eisen van de klant, waardoor een soepele integratie van zijn producten in verschillende systemen wordt vergemakkelijkt.De voordelen van dergelijke speciale ondersteuning zijn duidelijk in de verbeterde prestaties van producten in meerdere sectoren.

De invloed van het bedrijf omvat verder dan gevestigde markten en verkent kansen in opkomende regio's.In deze gebieden is het verlangen naar innovatieve machtsoplossingen hoofdzakelijk sterk, aangedreven door infrastructurele expansie en een verhoogde toewijding aan duurzaamheid.Door zijn aanbod te verfijnen om aan de lokale eisen te voldoen, speelt op Semiconductor een substantiële rol in deze marktverschuivingen, waardoor de ontwikkelingspaden diep worden beïnvloed.

Datasheet PDF

FOD3180 Datasheets:

FOD3180.PDF

FOD3180.PDF
