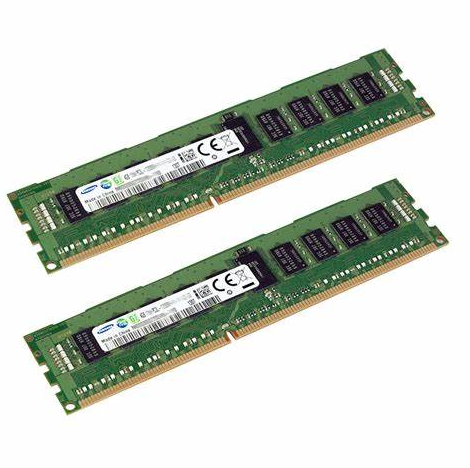

Alles wat u moet weten over DDR3

In de snel evoluerende wereld van geheugentechnologie is DDR3 SDRAM naar voren gekomen als een baanbrekende vooruitgang, die aan de toenemende eisen voor efficiëntie, prestaties en schaalbaarheid in modern computergebruik voldoet.Van innovatieve functies zoals Command Write Delay (CWD) en op Die -kalibratie -engine (ODCE) tot opmerkelijke verbeteringen in energiebeheer en thermische controle, DDR3 introduceert een groot aantal mogelijkheden die geheugenprestaties opnieuw definiëren.Dit artikel onderzoekt de belangrijkste kenmerken, architecturale verbeteringen en praktische toepassingen van DDR3, waardoor het licht wordt werpt op hoe het zijn voorganger, DDR2, en een nieuwe standaard in geheugenontwerp instelt voor zowel consumenten- als industriële toepassingen.

Catalogus

Overzicht

CWD, of opdrachtschrijfvertraging, is een mechanisme dat is ontworpen om schrijfvertragingen in geheugensystemen te optimaliseren en de efficiëntie van gegevensbeheer te verbeteren.Het resetopdracht activeert een super vermogensbesparende modus in DDR3 SDRAM, het stoppen van geheugenbewerkingen en het verplaatsen van het systeem naar low-energy standby.Deze functie behoudt energie en verlengt de levensduur van het geheugen, waardoor het meestal waardevol is voor mobiele en ingebedde applicaties waar stroomefficiëntie wordt gebruikt.

De ZQ-functie bevordert de kalibratie van de terminale weerstand door de ON Die-kalibratie-engine (ODCE), verfijning op de weerstand (OTT) weerstand om de signaalintegriteit onder verschillende omstandigheden te handhaven.Deze kalibratie vermindert risico's zoals signaalafbraak die gegevensnauwkeurigheid en systeemstabiliteit kan in gevaar kunnen brengen.Hoogwaardige computeromgevingen benadrukken de betrouwbaarheidsverbeteringen die deze optimalisaties bieden, met name in toepassingen die consistente prestaties eisen.

De functie zelfreflash temperatuur (SRT) integreert programmeerbare temperatuurregeling voor huidige aanpassingen aan geheugenkloksnelheden op basis van thermische omstandigheden.Dit verbetert het energiebeheer en voorkomt oververhitting, een gemeenschappelijke uitdaging die kan leiden tot smoorzetting of falen van componenten.Bovendien versnelt de gedeeltelijke array zelf-fresh (PASR) -functie selectief actieve geheugensegmenten selectief, waardoor het stroomverbruik aanzienlijk wordt verminderd.Deze gerichte benadering van hulpbronnenbeheer wordt algemeen erkend als een effectieve strategie voor het optimaliseren van geheugenprestaties zonder op te offeren van efficiëntie, meestal in systemen met onregelmatige geheugengebruikspatronen.

Nieuw ontwerp van DDR3

De DDR3-geheugenarchitectuur introduceert een innovatief 8-bit prefetch-ontwerp, dat effectief de vorige 4-bit prefetch-kenmerken in DDR2 verdubbelt.Met deze vooruitgang kan de DRAM -kern werken op slechts 1/8 van de gegevensfrequentie.DDR3-800 werkt bijvoorbeeld met een kernfrequentie van slechts 100 MHz, met een aanzienlijke sprong in efficiëntie.

Belangrijkste kenmerken van dit ontwerp zijn onder meer:

• De implementatie van een point-to-point-topologie, die de belasting van het adres-, opdracht- en besturingsbussen aanzienlijk vermindert, wat leidt tot verbeterde algehele systeemprestaties.

• Een productieproces dat onder de 100 nm valt, wat resulteert in een afname van de bedrijfsspanning van 1,8 V in DDR2 tot 1,5 V.Deze reductie bevordert niet alleen energie -efficiëntie, maar bevordert ook een beter thermisch beheer binnen het systeem.

• De introductie van asynchrone reset- en ZQ -kalibratiefunctionaliteiten, waardoor een zinvolle transformatie in het ontwerp wordt gemarkeerd die de operationele stabiliteit en efficiëntie vergroot.

Deze verbeteringen weerspiegelen een doordachte benadering van geheugenarchitectuur, met als doel te voldoen aan de zich ontwikkelende eisen van modern computergebruik, terwijl aspecten zoals energieverbruik en systeemprestaties worden overwogen.

DDR2- en DDR3 -vergelijking

Functie	DDR2	DDR3
Burstlengte (BL)	Bl = 4 wordt vaak gebruikt	BL = 8 is vast;Ondersteunt een 4-bit Burst Chop (BL = 4 lezen + Bl = 4 schrijf om BL = 8 te synthetiseren.Gecontroleerd via A12 -adresregel.Uitbarsting Interrupt is verboden
Timing aanpakken	CL -bereik: 2–5;Extra latentie (AL) Bereik: 0–4	CL -bereik: 5–11;AL Opties: 0, CL-1, CL-2.Voegt schrijven toe Vertraging (CWD) op basis van de bedrijfsfrequentie
Reset functie	Niet beschikbaar	Nieuw geïntroduceerd.Een speciale resetpen vereenvoudigt Initialisatie, vermindert het stroomverbruik en stopt interne functies Tijdens reset
ZQ -kalibratie	Niet beschikbaar	Geïntroduceerd met een ZQ-pin met behulp van een referentie van 240 ohm weerstand.Kalibreert automatisch gegevensuitvoer en ODT -weerstand
Referentiespanning	Enkele referentiespanning (VREF)	Verdeeld in twee signalen: vrefca (opdracht/adres) en VREFDQ (Data Bus), Verbetering van de signaal-ruisverhouding
Point-to-Point Connection (P2P)	Meerdere geheugenkanalen ondersteund per controller	Geheugencontroller verwerkt één kanaal met één slot, het inschakelen van P2P- of P22P -relaties.Vermindert de busbelasting en verbetert prestatie
Stroomverbruik	Standaard zelfrefreshmechanismen	Geavanceerde functies zoals automatisch zelf-fresh en gedeeltelijk Zelfrefresh op basis van temperatuur, wat leidt tot een betere efficiëntie
Toepassingen	Voornamelijk gebruikt in desktops en servers	Ideaal voor mobiele apparaten, servers en desktops Hoge frequentie, snelheid en lager stroomverbruik
Toekomstig platformondersteuning	Ondersteund op legacy -systemen en huidige platforms	Ondersteund door Intel's Bear Lake en AMD K9 -platforms voor Toekomstige compatibiliteit

Geheugenverbeteringen van DDR3

Logische banken

De evolutie van DDR2 naar DDR3 vertegenwoordigt een opmerkelijke verschuiving in-memory architectuur, initiëren met 8 logische banken en het potentieel om tot 16 uit te breiden. Deze ontwikkeling gaat verder dan technische verbeteringen;Het weerspiegelt een toenemende vraag naar chips met hoge capaciteit die complexe toepassingen kunnen verwerken.Naarmate zowel software- als hardwarevereisten blijven stijgen, wordt de mogelijkheid om meer logische banken te ondersteunen steeds relevanter.Ervaringen in verschillende industrieën suggereren dat systemen die zijn ontworpen met schaalbaarheid in het achterhoofd, vaak grotere langetermijnrendementen opleveren, omdat ze zich kunnen aanpassen aan toekomstige technische veranderingen zonder dat uitgebreide revisie nodig is.

Verpakking

De DDR3 -verpakking betekent een opmerkelijke vooruitgang in engineering, gemarkeerd door een hoger aantal pincodes die nieuwe functionaliteiten mogelijk maakt.De overgang van DDR2's 60/68/84-ball FBGA-pakketten naar de 78-ball FBGA voor 8-bit chips en de 96-ball FBGA voor 16-bit chips illustreert deze sprong.Deze verbetering verbetert niet alleen de mogelijkheden voor gegevensoverdracht, maar weerspiegelt ook een groeiende inzet voor duurzaamheid, omdat DDR3 voldoet aan strikte milieunormen, waardoor schadelijke stoffen worden geëlimineerd.In het huidige productielandschap kunt u zich steeds meer aangetrokken voelen tot producten die prioriteit geven aan ecologische verantwoordelijkheid, waarbij u de noodzaak benadrukt om duurzame praktijken in hightech-innovaties te weven.

Stroomverbruik

Een opvallende functie van DDR3 is de capaciteit om hoge bandbreedte te leveren en tegelijkertijd het stroomverbruik aanzienlijk te minimaliseren.Door de bedrijfsspanning te verminderen van DDR2's 1.8V tot 1,5 V, wordt naar verwachting DDR3 naar verwachting 30% minder vermogen in het algemeen gebruikt.De vermogensratio's voor respectievelijk DDR3-800, 1066 en 1333-0.72x, 0,83x en 0,95x-demonstreren een duidelijk pad naar verbeterde prestaties en efficiëntie.Deze afname van het stroomverbruik ondersteunt niet alleen de duurzaamheid van het milieu, maar verlengt ook de levensduur van het apparaat, omdat verminderde warmteopwekking leidt tot minder thermische stress op componenten.Historische gegevens uit verschillende sectoren geven aan dat energie-efficiënte technologieën de neiging hebben om de operationele kosten in de loop van de tijd te verlagen, waardoor de waarde van DDR3 wordt versterkt.

Voordelen in prestaties

Prestatievoordeel	Details
Minder stroomverbruik en warmte	DDR3 trekt lessen uit DDR2, waardoor het energieverbruik wordt verminderd en warmte met behoud van kostenbeheersing.Dit maakt DDR3 aantrekkelijker voor u
Hogere bedrijfsfrequentie	Vanwege een lager energieverbruik bereikt DDR3 hoger bedrijfsfrequenties, compenseren voor langere vertragingstijden en dienen als een Verkooppunt voor grafische kaarten
Lagere grafische kaartkosten	DDR3 maakt gebruik van grotere geheugendeeltjes (32 m x 32-bit), Naar minder chips vereisen om dezelfde capaciteit te bereiken als DDR2, waardoor PCB wordt verminderd gebied, stroomverbruik en kosten
Verbeterde veelzijdigheid	DDR3 biedt een betere compatibiliteit met DDR2 vanwege Ongewijze belangrijke kenmerken (pinnen, verpakkingen), waardoor een eenvoudigere integratie mogelijk is Bestaande DDR2 -ontwerpen
Brede adoptie	DDR3 wordt veel gebruikt in nieuwe high-end grafische kaarten en in toenemende mate overgenomen in low-end grafische kaarten

GROEET GESCHIEDENIS

De DDR3 -geheugenstandaard, officieel onthuld door Jedec op 28 juni 2002, vertegenwoordigde een belangrijk moment in de evolutie van geheugentechnologie.Toch begon het pas in 2006 dat DDR2 echt zijn niche op de markt te snijden.Deze vertraging in wijdverbreide acceptatie heeft fabrikanten niet weerhouden om gretig DDR3 -oplossingen na te streven, wat een visionaire benadering van geheugentechnologie benadrukte die uiteindelijk de industrie zou transformeren.

Marktaandeel

Marktanalisten, waaronder die van Isuppli, verwachtten dat DDR3 in 2008 een dominante positie binnen de geheugensector zou vestigen, waardoor een marktaandeel van 55%zou voorspellen.Tegen het einde van 2008 werden DDR3 -geheugenmodules, die werken op frequenties van 1066, 1333 en 1600 MHz, direct beschikbaar voor consumenten.Terwijl DDR3 architecturale overeenkomsten met DDR2 deelde, heeft het effectief de tekortkomingen van zijn voorganger aangepakt, waardoor een soepelere overgang werd vergemakkelijkt en bredere acceptatie bevorderde.Deze progressie illustreert de waarde van flexibiliteit in technische vooruitgang, omdat u in het algemeen op de consumentbehoeften kunt reageren en tegelijkertijd de prestatiestatistieken kunt verbeteren.

Nieuwe functies

DDR3 -geheugen brengt substantiële verbeteringen met zich mee ten opzichte van DDR2, met verhoogde gegevensoverdrachtssnelheden, een innovatieve topologie voor adres- en controlebussen en verbeterde energie -efficiëntie.De introductie van een 8-bits prefetch-ontwerp in combinatie met een point-to-point architectuur optimaliseert niet alleen de bewerkingen, maar verhoogt ook de algehele prestaties.Deze verbeteringen weerspiegelen een bredere trend in technologie waarbij snelheid en efficiëntie de opperste regeren.Inzichten uit verschillende sectoren laten zien dat degenen die innovatie omarmen vaak een concurrentievoordeel veiligstellen, blijkt uit de snelle acceptatie van DDR3 in meerdere toepassingen.

Capaciteit mijlpaal

Eind 2009 trok Samsung de aandacht met de release van een baanbrekende 4 GB DDR3-chip gefabriceerd met behulp van een 50 Nm-proces, waardoor het maken van 32 GB geheugensticks mogelijk is en het potentieel van 64-bit computing aanzienlijk verbetert.Deze chip had ook een indrukwekkende vermindering van 40% in het stroomverbruik in vergelijking met eerdere generaties.Projecties die een stijging van het marktaandeel van DDR3 tot 72% in 2011 aangeven, accentueerde de natuurlijke progressie van DDR2 naar DDR3 verder.Deze verschuiving dient als een herinnering aan de cyclische aard van technologische vooruitgang, waarbij elke nieuwe iteratie voortbouwt op zijn voorganger, die innovatie en efficiëntie stimuleert in een steeds veranderende digitale omgeving.
