EPM7128ATC100-10 Overzicht van programmeerbare logica-chips

Werken met digitale systemen betekent vaak dat u flexibele logica nodig heeft die zich kan aanpassen aan verschillende signaalpaden en besturingstaken.EPM7128ATC100-10 biedt u een programmeerbare logische oplossing die kan worden geconfigureerd voor het beheren van timing, routing en logische besturing binnen elektronische systemen.Met 128 macrocellen en duizenden bruikbare logische poorten kunt u aangepaste logische functies bouwen in een compact apparaat.Het opbouwpakket past gemakkelijk op moderne printplaten, terwijl de stabiele timing en flexibele in- en uitgangsverbindingen u helpen bij het uitvoeren van vele soorten digitale besturingstaken in embedded systemen.

Catalogus

EPM7128ATC100-10 Overzicht

EPM7128ATC100-10 is een programmeerbaar logisch apparaat dat is ontworpen om configureerbare digitale besturingsfuncties in ingebedde elektronische systemen te implementeren.Het apparaat bevat 128 macrocellen en ongeveer 2500 logische poorten waarmee ontwerpers aangepaste logische circuits kunnen creëren, zoals besturingslogica, interfacebeheer en statusmachines.De structuur organiseert programmeerbare logica binnen meerdere logische arrayblokken die zijn verbonden via een intern routeringsnetwerk dat signalen over het apparaat verdeelt.Het werkt met een voedingsbereik van 3 V tot 3,6 V en ondersteunt voortplantingsvertragingen tot 10 ns, waardoor een voorspelbare logische timing mogelijk is.Het 100-pins TQFP-pakket ondersteunt compacte opbouwinstallatie in circuitontwerpen met beperkte ruimte.

Op zoek naar EPM7128ATC100-10?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

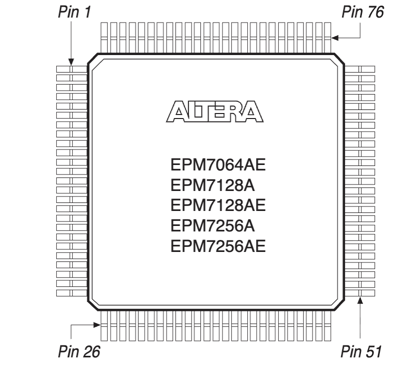

Pinconfiguratie van EPM7128ATC100-10

De vierkante lay-out van de verpakking presenteert een quad-flat-apparaat met metalen kabels die zich uitstrekken vanaf alle vier de zijden van de behuizing.De pinnummers zijn opeenvolgend rond de omtrek gerangschikt, beginnend met pin 1 in de linkerbovenhoek en doorlopend langs elke kant totdat de laatste pins op de overige randen verschijnen.Hoekindicatoren markeren belangrijke oriëntatiepunten die worden gebruikt voor de juiste plaatsing van het apparaat op een printplaat.Het middengebied bevat apparaatidentificatiemarkeringen die horen bij de MAX 7000A programmeerbare logicafamilie.De afstand tussen de kabels en de symmetrische opstelling ondersteunen de installatie van opbouwmontage en zorgen ervoor dat elke externe pin verbinding kan maken met de signaalroutering op het bord.

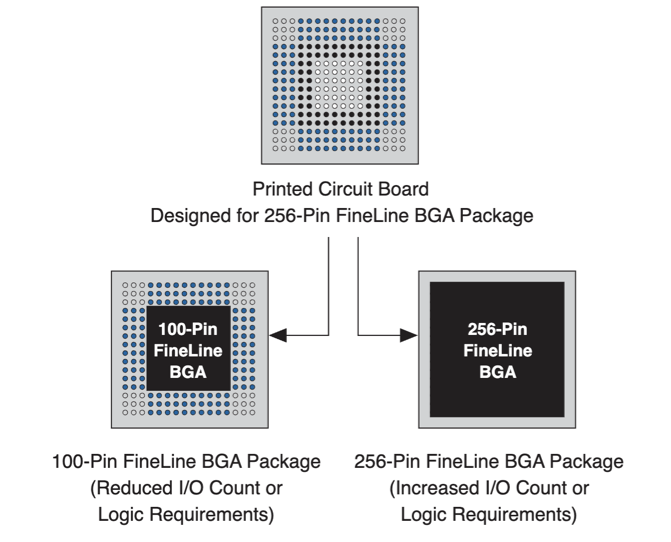

Pin-outvoorbeeld van EPM7128ATC100-10

De pin-opstelling demonstreert een gedeelde printplaatlay-out die meerdere FineLine BGA-pakketformaten ondersteunt.Een centraal bordontwerp dat oorspronkelijk is voorbereid voor een 256-pins FineLine BGA-voetafdruk wordt weergegeven met een dicht raster van soldeerbollocaties.Dankzij de lay-out kan een kleiner 100-pins FineLine BGA-apparaat binnen hetzelfde pinveld worden geplaatst, terwijl compatibele routeringsverbindingen behouden blijven.De buitenste kogelposities blijven ongebruikt wanneer het kleinere pakket wordt geïnstalleerd, terwijl het volledige rooster wordt gebruikt voor het grotere apparaat.Deze opstelling maakt een ontwerp met één bord mogelijk om apparaten met verschillende input-outputtellingen of logische vereisten te ondersteunen zonder de PCB-lay-out te veranderen.

Kenmerken van EPM7128ATC100-10

Programmeerbare logische architectuur

Het apparaat maakt gebruik van een op macrocellen gebaseerde programmeerbare logische structuur waarmee digitale circuits na productie kunnen worden geconfigureerd.Elke macrocel kan combinatorische logica of geregistreerde logische functies implementeren, waardoor ontwerpers flexibiliteit krijgen bij het bouwen van besturingspaden, signaalrouteringslogica en timingcircuits.Met deze architectuur kunnen verschillende discrete logische functies in één apparaat worden geïntegreerd, terwijl voorspelbaar logisch gedrag behouden blijft.

Gestructureerde logische arrayblokken

Interne logische bronnen zijn georganiseerd in logische arrayblokken die macrocellen groeperen en routeringsbronnen delen.Deze opstelling vereenvoudigt de interne signaaldistributie en helpt een stabiele logische werking over het hele apparaat te behouden.Signalen kunnen tussen blokken worden gerouteerd via een intern verbindingsnetwerk dat complexe digitale logische arrangementen ondersteunt.

Brede invoer- en uitvoerconnectiviteit

Met maximaal vierentachtig invoer- en uitvoerpinnen kan het apparaat rechtstreeks verbinding maken met meerdere digitale signalen in een ingebed systeem.Deze pinnen kunnen worden geconfigureerd voor invoer-, uitvoer- of bidirectionele werking, afhankelijk van de ontwerpvereisten.Dankzij deze flexibiliteit kan het apparaat de communicatie tussen processors, geheugenapparaten en perifere logische circuits beheren.

Snelle logische reactie

Het apparaat ondersteunt voortplantingsvertragingen tot tien nanoseconden, waardoor responsief digitaal logisch gedrag mogelijk wordt.Deze timingprestaties ondersteunen besturingsfuncties die consistente signaalwisseling en betrouwbare synchronisatie met andere digitale componenten in het systeem vereisen.

Elektrisch herprogrammeerbare logica

De configuratie wordt opgeslagen met behulp van elektrisch wisbare programmeerbare technologie waarmee de apparaatlogica kan worden bijgewerkt wanneer de systeemvereisten veranderen.Ontwerpers kunnen de digitale logica wijzigen tijdens de ontwikkeling of het systeemonderhoud zonder de hardwarecomponent te vervangen.

Werking bij lage spanning

Door gebruik binnen een voedingsbereik van drie volt tot drie komma zes volt kan het apparaat worden geïntegreerd met veel moderne digitale systemen.Dit spanningsbereik ondersteunt stabiele logische niveaus terwijl de compatibiliteit met gangbare digitale interfacestandaarden behouden blijft.

Compact pakket voor opbouwmontage

Het apparaat wordt geleverd in een honderdpolige dunne quad-flat-verpakking, ontworpen voor opbouwmontage.De compacte verpakkingsvoetafdruk helpt bordruimte te besparen en ondersteunt geautomatiseerde productieprocessen die worden gebruikt in moderne elektronische productie.

Geïntegreerde digitale besturingsmogelijkheden

Door programmeerbare logica, flexibele routing en configureerbare in- en uitgangsverbindingen te combineren, kan het apparaat verschillende digitale besturingstaken uitvoeren.Het kan meerdere discrete logische circuits vervangen, terwijl het stabiele signaalgedrag in ingebedde elektronische ontwerpen behouden blijft.

EPM7128ATC100-10 Technische specificaties

Productkenmerk	Kenmerkwaarde
Fabrikant	Altera (Intel)
Voedingsspanning - intern	3V ~ 3,6V
Apparaatpakket van leverancier	100-TQFP (14x14)
Serie	MAX® 7000A
Programmeerbaar type	EE PLD
Pakket / doos	100-TQFP
Pakket	Bulk
Bedrijfstemperatuur	0°C ~ 70°C (TA)
Aantal macrocellen	128
Aantal logische elementen/blokken	8
Aantal I/O	84
Aantal poorten	2500
Montagetype	Opbouwmontage
Vertragingstijd tpd(1) Max	10 ns
Basisproductnummer	EPM7128
RoHs-status	RoHS niet-conform
Vochtgevoeligheidsniveau (MSL)	3 (168 uur)
REACH-status	BEREIK Onaangetast
ECCN	OOR99
HTSUS	8542.39.0001

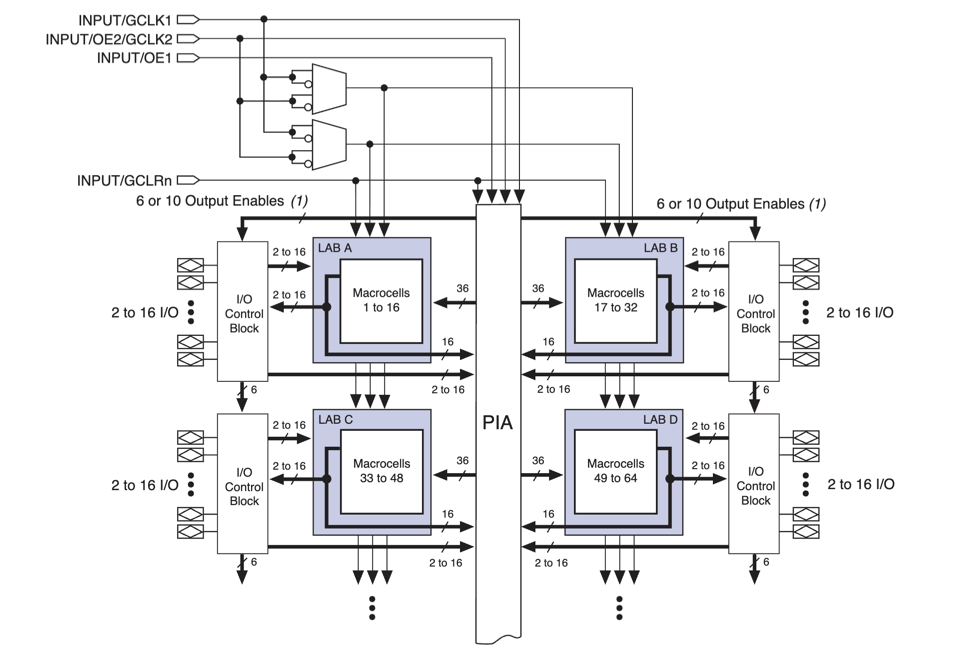

Apparaatblokschema van EPM7128ATC100-10

Het diagram illustreert de interne logische architectuur die wordt gebruikt door MAX 7000A CPLD-apparaten zoals de EPM7128ATC100-10.De structuur is georganiseerd rond meerdere Logic Array Blocks, genaamd LAB A, LAB B, LAB C en LAB D, die elk groepen macrocellen bevatten die programmeerbare logische functies implementeren.Deze macrocellen ondersteunen combinatorische logica en geregistreerde logische bewerkingen binnen het apparaat.De Logic Array-blokken zijn verbonden via een centrale Programmable Interconnect Array die signalen tussen logische secties routeert.Elk Logic Array-blok is verbonden met een I O-besturingsblok dat de invoer- en uitvoerpinnen van het apparaat beheert.Globale besturingssignalen, waaronder klokingangen, uitgangssignalen en globale duidelijke ingangen, komen binnen vanaf de bovenkant van de architectuur en distribueren besturingssignalen over de interne logische structuur om de werking van het apparaat te coördineren.

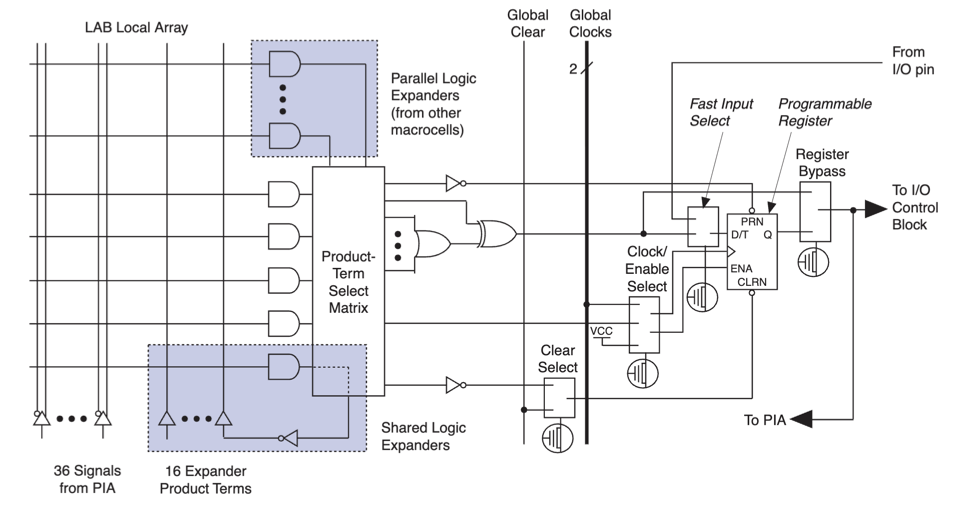

Macrocel van EPM7128ATC100-10

Logische signalen komen de macrocel binnen vanuit de Programmable Interconnect Array via zesendertig routeringslijnen die zijn verbonden met de lokale LAB-array.Een producttermselectiematrix combineert deze signalen met maximaal zestien expanderproducttermen om programmeerbare logische functies te creëren.Parallelle logische expanders maken aanvullende termen van aangrenzende macrocellen mogelijk, terwijl gedeelde logische expanders extra producttermen over het logische array-blok distribueren om de logische capaciteit te vergroten.Uitvoerpaden voeden een programmeerbaar register dat werkt met een globale klok en duidelijke besturingslijnen, waardoor geregistreerde of directe combinatie-uitvoer mogelijk is.Een snel ingangsselectiepad accepteert signalen van een externe I O-pin, en een register-bypasspad zorgt ervoor dat het signaal kan worden doorgegeven zonder geklokte opslag.De uiteindelijke uitgangssignalen worden naar het I O-besturingsblok voor externe pinnen gerouteerd of terug naar de Programmable Interconnect Array voor interne signaalroutering.

Toepassingen van EPM7128ATC100-10

Ingebouwde systeembesturingslogica

Programmeerbare logische apparaten zoals deze worden vaak gebruikt om aangepaste besturingslogica in ingebedde systemen te implementeren.Het kan de timingrelaties tussen processors, sensoren en communicatieapparaten coördineren, terwijl de signaalstroom door het systeem stabiel blijft.

Controllers voor industriële automatisering

Automatiseringsapparatuur vereist vaak speciale logica om sensoren, relais en actuatorsignalen te beheren.Het apparaat kan worden geprogrammeerd voor het uitvoeren van besturingssequenties, veiligheidscontroles en signaalrouteringstaken die worden gebruikt in geautomatiseerde machines en bewakingssystemen.

Logica van telecommunicatie-interfaces

Communicatieapparatuur maakt gebruik van programmeerbare logica om de signaalroutering tussen processors en interfacecircuits te beheren.Het apparaat kan digitaal schakelen, protocolverwerking en signaalconditionering ondersteunen, waardoor een betrouwbare communicatie tussen systeemcomponenten behouden blijft.

Regelcircuits voor consumentenelektronica

Digitale consumentenproducten zijn vaak afhankelijk van compacte logische apparaten om de interne activiteiten te coördineren.Het apparaat kan de timing, invoerverwerking en signaalcontrole beheren binnen elektronische producten zoals multimedia-apparatuur, thuiselektronica en randapparatuur.

Digitale signaalroutering en interfacebeheer

Systemen die meerdere digitale subsystemen combineren, vereisen gecontroleerde signaalroutering tussen componenten.Dankzij de programmeerbare logische structuur kunnen ontwerpers aangepaste routeringslogica creëren die signalen tussen geheugen, processors en externe interfaces stuurt.

Implementatie van staatsmachines

Veel elektronische systemen zijn afhankelijk van staatsmachines om operationele sequenties te beheren.Het apparaat kan deze op toestanden gebaseerde besturingsstructuren implementeren met behulp van programmeerbare logische paden die reageren op invoeromstandigheden en timinggebeurtenissen.

Vervanging voor discrete logische componenten

Verschillende afzonderlijke logische poorten en besturingscircuits kunnen vaak worden geconsolideerd in één programmeerbaar apparaat.Deze aanpak vermindert de complexiteit van het bord, terwijl het logisch gedrag kan worden aangepast via configuratie-updates wanneer de systeemvereisten veranderen.

Voor- en nadelen van EPM7128ATC100-10

Voordelen

• Dankzij de flexibele programmeerbare logica kunnen ontwerpers op maat gemaakte digitale circuits implementeren

• Snellere ontwikkelingscyclus vergeleken met vaste logische apparaten

• Compacte integratie van meerdere logische functies binnen één apparaat

• Betrouwbare werking met relatief lage voortplantingsvertraging voor logische besturingstaken

• Ondersteunt meerdere in- en uitgangsverbindingen via 84 I/O-pinnen

• Herprogrammeerbare architectuur maakt ontwerpupdates mogelijk tijdens de ontwikkeling

• Geschikt voor het vervangen van diverse discrete logische IC's in embedded systemen

Nadelen

• Lagere logische dichtheid vergeleken met moderne FPGA-apparaten

• Beperkte interne bronnen in vergelijking met nieuwere programmeerbare logicafamilies

• Beperkt bereik van de bedrijfstemperatuur vergeleken met apparaten van industriële kwaliteit

• Een versie die niet voldoet aan RoHS kan het gebruik beperken in sommige moderne ontwerpen die voldoen aan de milieueisen

EPM7128ATC100-10 Alternatieven

Onderdeelnummer	Fabrikant	Belangrijkste kenmerken	Gebruik case/notities
EPM7128ATC100-12F	Altera	MAX 7000A-familie CPLD met 128 macrocellen en ongeveer 2.500 bruikbare logische poorten.Maakt gebruik van elektrisch wisbare programmeerbare logicatechnologie en een 100-pins TQFP-pakket met veel programmeerbare I/O-verbindingen.	Gebruikt voor digitale besturingslogica, businterfacelogica en systeemlijmlogica waarbij verschillende digitale functies in één programmeerbaar apparaat moeten worden geïmplementeerd.
EPM7128ATC100-6	Altera	CPLD met hogere snelheid van de MAX 7000A-architectuur.Biedt programmeerbare macrocellen, interne routeringsbronnen en flexibele digitale invoer- en uitvoerpinnen.	Geschikt voor timinggevoelige digitale logica, interfacebeheer en ingebedde besturingssystemen die een snellere logische respons vereisen.
EPM7128ATC144-10	Altera	CPLD-apparaat met MAX 7000A-architectuur met niet-vluchtig configuratiegeheugen en een groter pakket dat meer I/O-verbindingen ondersteunt voor digitale systeemintegratie.	Gebruikelijk bij industriële besturingskaarten, communicatiehardware en programmeerbare logische besturingstaken waarbij aanvullende externe signalen moeten worden verwerkt.

Over Altera (Intel)

Altera was een halfgeleiderbedrijf dat bekend stond om de ontwikkeling van programmeerbare logische apparaten die worden gebruikt in digitale systemen en ingebedde elektronica.Het bedrijf specialiseerde zich in in het veld programmeerbare poortarrays en complexe programmeerbare logische apparaten waarmee ontwerpers aangepaste digitale circuits binnen één component kunnen implementeren.De productfamilies werden op grote schaal gebruikt in communicatieapparatuur, computerplatforms, industriële besturingssystemen en consumentenelektronica.In 2015 werd het bedrijf onderdeel van Intel, waar de programmeerbare logische technologieën verder worden ontwikkeld en geïntegreerd in datacenters, netwerken en embedded computerplatforms.

Conclusie

De EPM7128ATC100-10 is een programmeerbaar logisch apparaat dat is ontworpen om configureerbare digitale besturingstaken in elektronische systemen uit te voeren.Het combineert 128 macrocellen en een interne routeringsstructuur waarmee u aangepaste logische functies in één compacte chip kunt bouwen.Het apparaat organiseert zijn logische bronnen via logische arrayblokken die verbinding maken via een programmeerbaar routeringsnetwerk.De pinconfiguratie en het compacte TQFP-pakket ondersteunen ontwerpen voor opbouwmontage die worden gebruikt in moderne printplaten.U kunt dit apparaat gebruiken om signaalroutering, logische sequencing en besturingsfuncties in veel digitale toepassingen te beheren.Deze flexibiliteit helpt het circuitontwerp te vereenvoudigen terwijl het systeemgedrag voorspelbaar blijft.
