EPM1270F256C4N MAX II CPLD Overzicht: functies, specificaties en toepassingen

In dit artikel leert u over de EPM1270F256C4N, een mid-range CPLD uit de Max II-familie door Altera (nu Intel).We zullen doorlopen wat het is, de belangrijkste functies die het biedt en hoe het blokdiagram en I/O -banken het flexibel maken voor verschillende ontwerpen.U zult ook de specificaties, verpakkingen en CAD -modellen zien.We zullen behandelen hoe het wordt gebruikt in applicaties zoals busbruggen, PCI -systemen, configuratiecontrole en stroomvolgorde, evenals de stappen om het te programmeren.Ten slotte zullen we kijken naar de voor-, nadelen en enkele vergelijkbare onderdelen ter vergelijking.

Catalogus

Wat is de EPM1270F256C4N?

De EPM1270F256C4N is lid van de Max II Family of Complex Programmable Logic Devices (CPLDS) ontwikkeld door Altera, nu onderdeel van Intel.Het is een op flash gebaseerd, niet-vluchtig apparaat dat is ontworpen voor instant-on bewerking, waardoor de behoefte aan extern configuratiegeheugen wordt geëlimineerd.Gebouwd op een 0,18 µm flash -proces, integreert het apparaat logische bronnen, interconnects en ingebed flash -geheugen in een compacte oplossing die betrouwbare prestaties biedt met een laag stroomverbruik.De EPM1270, gepositioneerd in het middenbereik van de Max II-familie, biedt ongeveer 1.270 logische elementen, waardoor het goed geschikt is voor projecten die een evenwichtige capaciteit en efficiëntie vereisen zonder naar de hogere EPM2210 te gaan.Zoals alle Max II-apparaten, profiteert het van programmeerbaarheid in system via JTAG, multivolt I/O-ondersteuning en on-chip gebruikersflitsgeheugen.

Op zoek naar EPM1270F256C4N?Neem contact met ons op om de huidige voorraad, doorlooptijd en prijzen te controleren.

EPM1270F256C4N CAD -modellen

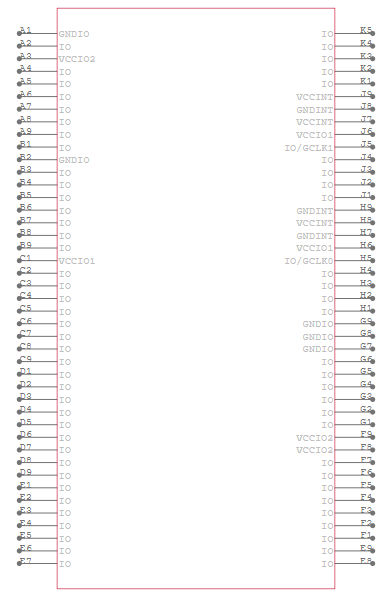

EPM1270F256C4N -symbool

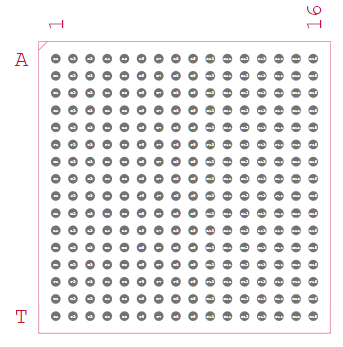

Voetafdruk

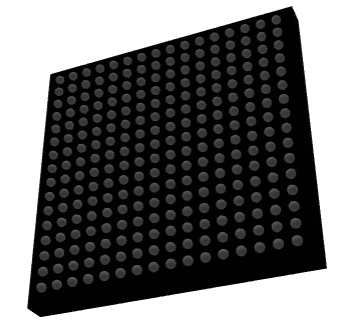

EPM1270F256C4N 3D -model

EPM1270F256C4N -functies

• Op flash gebaseerde, niet-vluchtige architectuur

Het apparaat is gebouwd op een op flash gebaseerde architectuur, wat betekent dat het zijn configuratie behoudt zonder dat extern geheugen nodig is.Dit zorgt voor directe functionaliteit, waardoor het betrouwbaar wordt voor systemen die onmiddellijk na de power-up moeten werken.

• Logische capaciteit

De EPM1270F256C4N biedt 1.270 logische elementen (LES) en ongeveer 980 macrocellen, wat voldoende middelen biedt voor het implementeren van complexe besturingslogica.Dit maakt het geschikt voor applicaties met gemiddelde dichtheid, zoals busbeheer, interface overbruggen en ingebedde controle.

• Programmeerbare I/O -pinnen

Het ondersteunt maximaal 212 programmeerbare I/O -pinnen, waardoor flexibele connectiviteit mogelijk is met een breed scala aan systeeminterfaces.Deze veelzijdigheid maakt het gemakkelijker om te integreren met andere apparaten die verschillende spanningsstandaarden kunnen gebruiken.

• Gebruikersflitsgeheugen (UFM)

Een geïntegreerd 8 Kbit UFM-blok maakt opslag van door de gebruiker gedefinieerde gegevens mogelijk, zoals coderingssleutels of configuratieparameters.Deze functie verbetert de systeembeveiliging en vermindert de behoefte aan externe EEPROM's.

• High-speed werking

Met een maximale frequentie van ongeveer 304 MHz en voortplantingsvertragingen zo laag als 6,2 ns, kan het apparaat tijdkritische logische functies aan.Dit zorgt voor soepele prestaties in high-speed-toepassingen zoals signaalverwerking en datacommunicatie.

• Multivolt I/O -ondersteuning

De CPLD ondersteunt meerdere I/O -normen van 1,5 V tot 3,3 V, waardoor hij naadloos kan interface met apparaten die op verschillende spanningen werken.Deze flexibiliteit vermindert de behoefte aan externe niveaus-verschuivende componenten.

• Vermogensefficiëntie

Het apparaat werkt met typische voedingsstromen rond 55 mA, waardoor het efficiënt is in vergelijking met oudere CPLD -families.Het lage statische stroomverbruik helpt bij batterij-aangedreven en energiegevoelige systemen.

• Geavanceerde I/O -functies

Het omvat ingebouwde bushuurweerstanden, programmeerbare pull-ups, schmitt-trigger-ingangen en de besturingselementen van de shew-rate, die de signaalstabiliteit en ruistolerantie verbeteren.Deze functies maken het apparaat robuust bij het werken in gemengde of lawaaierige omgevingen.

• Programmeerbaarheid en test in systemen

De EPM1270F256C4N ondersteunt op JTAG gebaseerde programmering en voldoet aan IEEE 1532 voor programmeerbaarheid in het systeem.Boundary-Scan Test Support (IEEE 1149.1) zorgt voor eenvoudiger testen en debuggen van het bestuur tijdens de productie.

• Hot-socketing ondersteuning

Deze CPLD kan veilig worden ingevoegd of verwijderd uit een aangedreven systeem zonder elektrische schade aan te richten.Hot-socketing vereenvoudigt onderhouds- en systeemupgrades zonder power-down te vereisen.

• Global Clock Networks

Het apparaat biedt vier globale kloklijnen, waardoor gesynchroniseerde werking over de logische array mogelijk wordt.Dit zorgt voor consistente timing en betrouwbaarheid in klokintensieve toepassingen zoals tellers, staatsmachines en high-speed controllers.

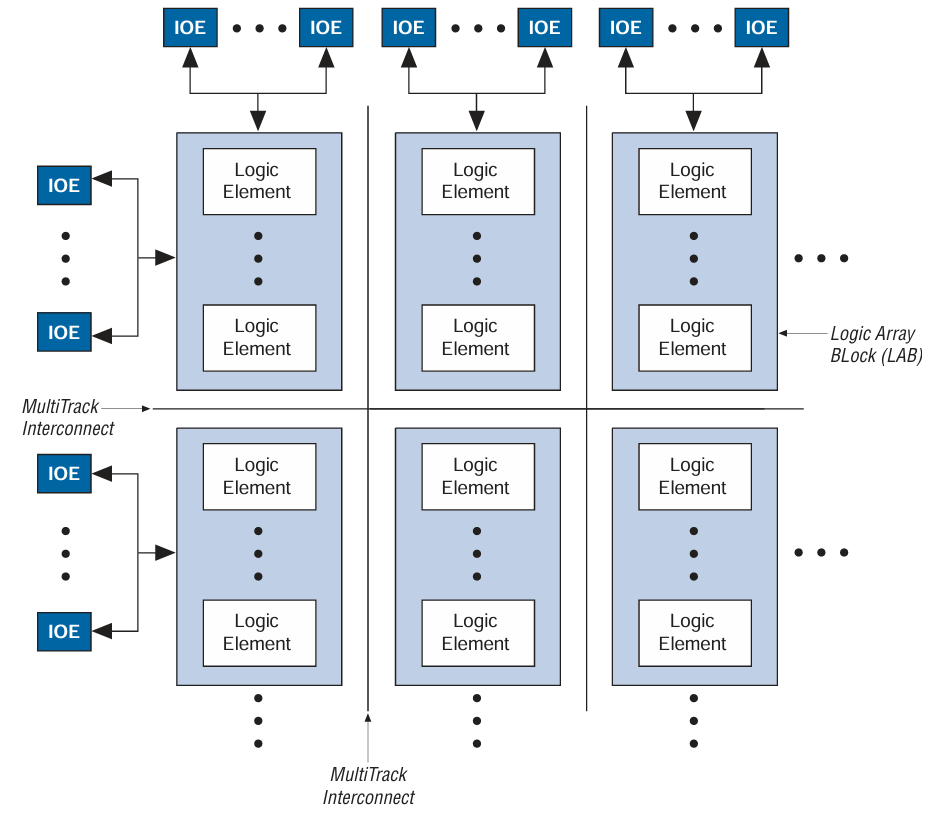

Max II blokdiagram

Het blokdiagram van het Max II -apparaat, zoals de EPM1270F256C4N, laat zien hoe de belangrijkste onderdelen samenwerken.In het midden bevinden zich logische arrayblokken (labs), die logische elementen (LES) bevatten die de werkelijke programmeerbare logische functies uitvoeren.Rond de randen zijn I/O -elementen (IOES), die de interne logica verbinden met externe pinnen voor communicatie met andere apparaten.

Deze onderdelen worden gekoppeld door de multitrack -interconnect, die werkt als snelwegen die snel signalen tussen logica en I/O -blokken verplaatsen.Deze installatie maakt het apparaat snel, flexibel en betrouwbaar, waardoor het complexe taken kan uitvoeren terwijl het efficiënt blijft in echte toepassingen.

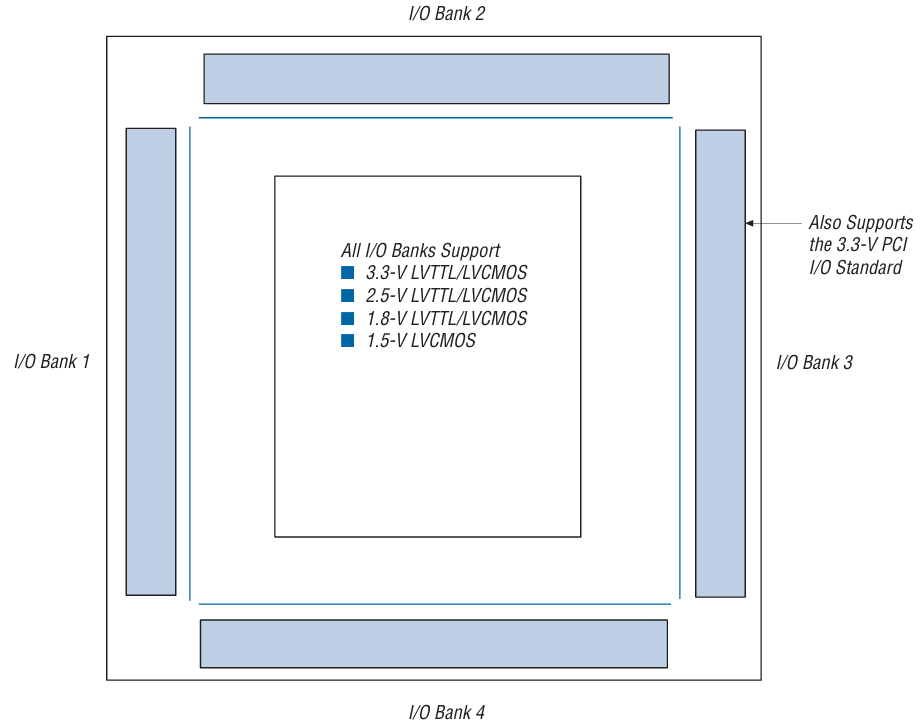

EPM1270 I/O -banken

Het I/O -bankdiagram van de EPM1270F256C4N laat zien hoe het apparaat zijn invoer- en uitvoerverbindingen organiseert.De chip is verdeeld in vier I/O-banken, die elk omringen van de logische kern en in staat zijn om meerdere spanningsstandaarden te ondersteunen, zoals 3,3 V, 2,5 V, 1,8 V en 1,5 V. Door deze flexibiliteit kan het apparaat een wisselwerking met een breed scala aan externe componenten, waardoor het geschikt is voor gemengde-voltage-systemen zonder extra niveau-shifters.

Eén bank, weergegeven als I/O Bank 3, ondersteunt ook de 3,3 V PCI-standaard, waardoor compatibiliteit met legacy PCI-gebaseerde ontwerpen mogelijk wordt.Door pinnen in banken te scheiden, kunt u verschillende spanningsniveaus toewijzen aan verschillende groepen, wat de systeemintegratie en bordontwerpopties verbetert.Deze structuur is belangrijk omdat het de EPM1270F256C4N de mogelijkheid geeft om als een centrale controller in complexe systemen te werken, om verschillende signaalstandaarden af ​​te handelen met behoud van betrouwbare prestaties.

EPM1270F256C4N -specificaties

Type	Parameter
Fabrikant	Altera/intel
Serie	Max® II
Verpakking	Dienblad
Onderdeelstatus	Actief
Programmeerbaar type	In systeem programmeerbaar
Vertragingstijd TPD (1) Max	6.2 NS
Spanningsvoorziening - Intern	2.5V, 3.3V
Aantal logische elementen/blokken	1270
Aantal macrocellen	980
Aantal I/O	212
Bedrijfstemperatuur	0 ° C ~ 85 ° C (TJ)
Montagetype	Oppervlaktemontage
Pakket / kast	256-BGA
Leverancierapparaatpakket	256-FBGA (17x17)
Base Productnummer	EPM1270

EPM1270F256C4N -toepassingen

1. Busbruggen en interface overbruggen

De EPM1270F256C4N wordt veel gebruikt voor het overbruggen tussen verschillende bussen of communicatieprotocollen.Met zijn flexibele I/O -banken die meerdere spanningsstandaarden ondersteunen, kan het moderne apparaten verbinden met legacy -systemen zonder externe converters.Dit maakt het nuttig in omgevingen met gemengde technologie waar compatibiliteit nodig is.

2. PCI -busdoel of repeater

Deze CPLD kan fungeren als een 32-bit PCI-doelwit op 66 MHz of dienen als repeater op backplane-systemen.Door de 3,3 V PCI -standaard te ondersteunen, zorgt het voor de naleving van oudere ontwerpen terwijl het nog steeds efficiënt werkt in nieuwere opstellingen.Deze mogelijkheid maakt het een betrouwbare keuze in ingebedde boards en industriële controllers.

3. Buslijmlogica en adres decodering

Velen gebruiken vaak de EPM1270F256C4N om lijmlogica te implementeren die subsystemen met elkaar verbindt.Het grote aantal logische elementen kan ook omgaan met adrescodering, waardoor de behoefte aan meerdere discrete chips wordt verminderd.Dit vereenvoudigt niet alleen het circuitontwerp, maar bespaart ook ruimte en kosten op de PCB.

4. Configuratiebeheer en flashlader

Het apparaat is in staat om de FPGA -configuratie te beheren, die vaak werkt als een JTAG -flash -lader.Het kan configuratiegegevens opslaan en FPGA's direct programmeren, waardoor externe geheugenvereisten worden verminderd.Dit maakt het waardevol in systemen die flexibele of multi-device configuratieafhandeling vereisen.

5. Power-on reset en sequencing-besturing

De EPM1270F256C4N is goed geschikt voor het regelen van reset-signalen en sequencing-systeemverzending.Het zorgt ervoor dat componenten in de juiste volgorde initialiseren, waardoor de betrouwbaarheid tijdens het opstarten wordt verbeterd.Velen gebruiken het voor toezichthoudende controle om fouten te voorkomen veroorzaakt door onstabiele stroomvoorwaarden.

6. I/O-uitbreiding en niet-vluchtige opslag

Met meer dan 200 I/O -pinnen kan het apparaat dienen als een I/O -uitbreiding in systemen die extra connectiviteit nodig hebben.Het ingebouwde 8 Kbit-gebruiker Flash-geheugen maakt opslag van parameters, configuratiegegevens of coderingssleutels mogelijk zonder externe EEPROM's.Deze functie voegt flexibiliteit en beveiliging toe en vermindert het aantal componenten.

EPM1270F256C4N vergelijkbare onderdelen

Specificatie	EPM1270F256C4N	EPM1270F256C3N	EPM1270F256C5N	EPM1270F256I5N	EPM1270F256C3ES	EPM1270F256C4
Logica -elementen (LES)	1.270	1.270	1.270	1.270	1.270	1.270
Macrocellen	~ 980	~ 980	~ 980	~ 980	~ 980	~ 980
I/O -pinnen	Maximaal 212	Maximaal 212	Maximaal 212	Maximaal 212	Maximaal 212	Maximaal 212
Gebruikersflitsgeheugen (UFM)	8 kbits	8 kbits	8 kbits	8 kbits	8 kbits	8 kbits
Pakket	256-FBGA	256-FBGA	256-FBGA	256-FBGA	256-FBGA	256-FBGA
Snelheidsgraad	C4 (standaard)	C3 (sneller)	C5 (hoger)	I5 (industrieel)	C3ES (sneller)	C4 (standaard)
Max freq.(MHz)	~ 304	~ 304	~ 304	~ 304	~ 304	~ 304
Voortplantingsvertraging	~ 6.2 ns	~ 6.2 ns	~ 6.2 ns	~ 6.2 ns	~ 6.2 ns	~ 6.2 ns
Temp.Bereik	0 tot 70 ° C	0 tot 70 ° C	0 tot 85 ° C	–40 tot +85 ° C	0 tot 70 ° C	0 tot 70 ° C
Use case sterkte	Algemeen	Hogere snelheid	Industrieel/HI	Robuust/hard	Dev/test snel	Gelijkwaardig alt

EPM1270F256C4N programmeerstappen

Voordat u de EPM1270F256C4N kunt gebruiken, moet u deze met uw ontwerp programmeren.Het proces is eenvoudig als u elke stap zorgvuldig volgt met behulp van de juiste tools en software.

1. Bereid uw tools en hardwareverbinding voor

U begint met het opzetten van de hardware -omgeving.Sluit uw CPLD-bord aan op een pc met behulp van een compatibele JTAG-programmeur, zoals een USB-Blaster of Byteblaster II-kabel.Zorg ervoor dat het apparaat stabiele stroom heeft en de JTAG -pinnen (TDI, TDO, TCK en TMS) correct zijn aangesloten.Dit zorgt ervoor dat uw systeem klaar is voor communicatie voordat u programmeert.

2. Genereer het programmeerbestand

Vervolgens gebruikt u de Quartus II -software om uw ontwerp te compileren en een programmeerbestand te maken.Het gemeenschappelijke bestandsformaat is POF (programmeurobjectbestand), maar u kunt ook JAM (.JAM) of JBC (.JBC) -bestanden maken als u ze nodig hebt voor geautomatiseerde of ingebed programmeren.Door dit bestand te genereren, hebt u uw logische ontwerp nodig zodat deze in de CPLD kan worden geladen.

3. Configureer de Quartus -programmeur

Open de Quartus Programmer -tool en kies uw aangesloten JTAG -hardware in de instellingen.Laad vervolgens het POF-, JAM- of JBC -bestand dat u in de vorige stap hebt gemaakt.De software detecteert automatisch het CPLD -apparaat op de JTAG -keten en u moet het selecteren voor programmeren.Deze stap bereidt het gereedschap voor om rechtstreeks met de chip te communiceren.

4. Programmeer het configuratie flash -geheugen (CFM)

Nu kunt u beginnen met het programmeren van het apparaat.De Quartus -programmeur brengt uw ontwerp over in het configuratie -flash -geheugen (CFM) van het apparaat, die uw logica permanent opslaat.Eenmaal geprogrammeerd, laadt het apparaat het ontwerp automatisch bij power-up, waardoor hij profiteert van de instant-on flash-architectuur.Dit zorgt ervoor dat uw systeem onmiddellijk na reset of stroomfietsen begint te werken.

5. Real-time in-system programmering inschakelen (optioneel)

Als u de CPLD wilt bijwerken zonder de huidige werking te stoppen, kunt u realtime ISP inschakelen.Met deze functie kunt u een nieuw ontwerpafbeelding in flash -geheugen programmeren terwijl het apparaat blijft draaien.Het nieuwe ontwerp wordt pas van kracht na de volgende reset of stroomcyclus.Het is vooral nuttig in systemen die tijdens updates operationeel moeten blijven.

6. ISP -klem indien nodig toepassen (optioneel)

Tijdens het programmeren heeft u mogelijk bepaalde I/O -pinnen nodig om stabiel te blijven.In dergelijke gevallen kunt u de ISP -klemfunctie gebruiken om pennen in hoge, lage of vaste toestanden tijdens het programmeren te dwingen.Dit voorkomt verstoringen bij signalen terwijl de chip wordt bijgewerkt.Het zorgt voor systeemveiligheid bij het programmeren in live omgevingen.

7. Gebruik jam/jbc -bestanden voor automatisering (optioneel)

Voor ingebedde toepassingen of geautomatiseerde testinstellingen kunt u JAM- of JBC -bestanden gebruiken in plaats van direct een POF te laden.Deze bestanden zijn op script gebaseerd en stelt u in staat om programmeertaken te automatiseren via externe controllers.Door dit te doen, kunt u CPLD -updates beheren in productielijnen of veldsystemen zonder Quartus op een pc nodig te hebben.

8. Programmeer het gebruiker flash -geheugen (optioneel)

Het apparaat bevat ook een 8 Kbit User Flash Memory (UFM) -blok voor niet-vluchtige gebruikersgegevens.U kunt dit afzonderlijk programmeren om items zoals configuratie -instellingen, coderingssleutels of kalibratiegegevens op te slaan.Aangezien UFM onafhankelijk is van de hoofdlogica, kunt u het bijwerken zonder het geprogrammeerde ontwerp te beïnvloeden.Dit maakt de chip nuttig voor beveiliging en systeemaanpassing.

9. Controleer en test het apparaat

Na het programmeren is het belangrijk om het proces te verifiëren.Quartus voert automatisch een verificatiecontrole uit, maar u moet ook uw systeemlogica testen om te bevestigen dat deze zich gedraagt ​​zoals verwacht.Het ontwerp begint onmiddellijk na het programmeren, waardoor u onmiddellijk feedback krijgt.Deze stap zorgt voor betrouwbaarheid voordat hij naar volledige inzet gaat.

10. opnieuw configureren of bijwerken indien nodig

Na verloop van tijd moet u mogelijk uw ontwerp verbeteren of wijzigen.Om dit te doen, regenereer je gewoon een nieuwe POF in Quartus en herhaal je het programmeerproces.U kunt ook ISP- of JAM -scripts gebruiken voor soepelere updates zonder downtime van het systeem.Deze flexibiliteit maakt de EPM1270F256C4N praktisch voor evoluerende projecten.

EPM1270F256C4N VOORWAARDEN EN NADADEN

Voordelen

• Lage kosten in vergelijking met oudere CPLD's en soortgelijke apparaten.

• Zeer laag stroomverbruik, ideaal voor efficiënte systemen.

• Hogere prestaties en dichtheid dan eerdere Max -families.

• Niet-vluchtige, instant-on opstarting zonder extern geheugen.

• Vermindert externe componenten en bespaart PCB -ruimte en kosten.

Nadelen

• Beperkte logische capaciteit in vergelijking met moderne FPGA's.

• Ontbreekt geavanceerde blokken zoals DSP's of high-speed transceivers.

• Hogere kosten per eenheid dan ASIC's op zeer hoge volumes.

• Vereist HDL -tools en programmeerkennis.

• Vaste architectuur beperkt de flexibiliteit bij complexe routing.

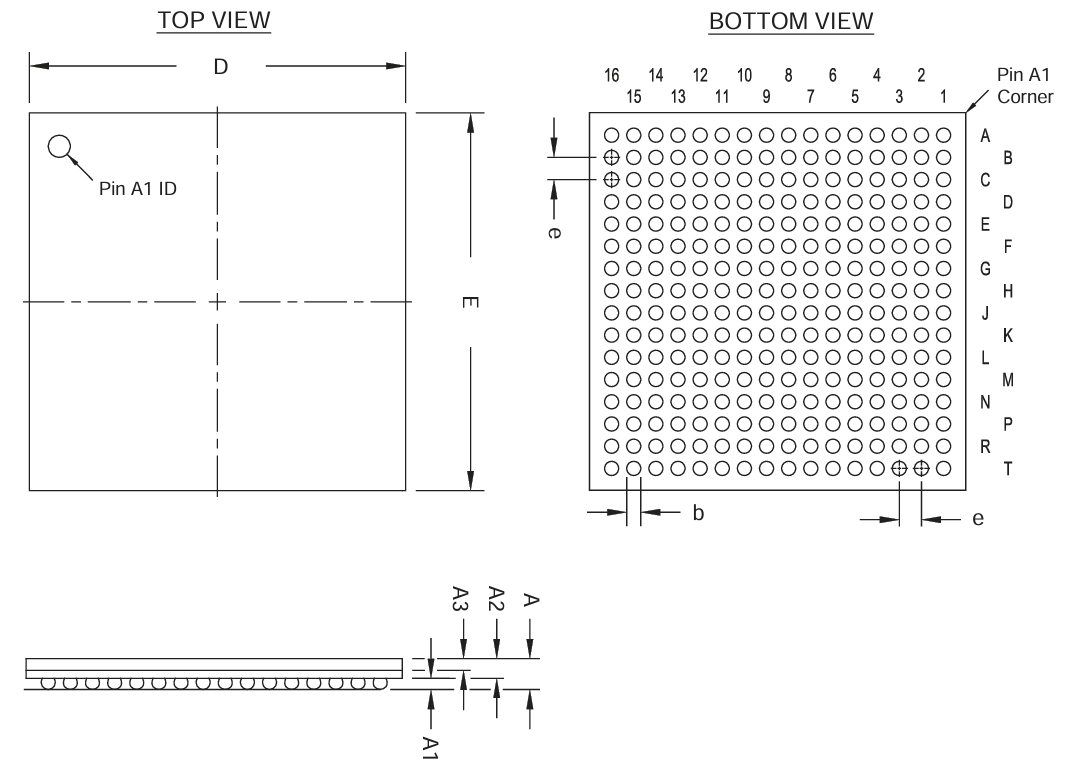

EPM1270F256C4N verpakkingsafmetingen

Type	Parameter
Pakkettype	256-FBGA (17 × 17 mm)
Dimensie D (lichaam)	17,0 mm
Dimensie E (lichaam)	17,0 mm
Balveld (e)	1,0 mm
Kogeldiameter (b)	0,60 mm
Totale lengte (a)	1,70 mm (max)
Afstandshoogte (A1)	0,25 mm (min)
Pakketdikte (A2)	1,35 mm (typ)
Substraatdikte (A3)	0,25 mm (typ)
Pin A1 -identificatie	Hoekmarkering (bovenaanzicht)

Fabrikant

De EPM1270F256C4N wordt vervaardigd door Altera, een bedrijf erkend voor zijn leiderschap in programmeerbare logische apparaten, met name CPLD's en FPGA's.Opgericht in 1983, werd Altera een pionier in programmeerbare halfgeleidertechnologie en bouwde hij een sterke reputatie op voor het leveren van innovatieve, kostenefficiënte en krachtige logische oplossingen.In 2015 werd Altera overgenomen door Intel Corporation, het integreren van zijn productlijnen in de programmeerbare oplossingsgroep van Intel.Tegenwoordig wordt de Max II-familie, die de EPM1270F256C4N omvat, nog steeds ondersteund en gedistribueerd onder het Intel-merk, waarbij Altera's erfenis van programmeerbare logica-expertise wordt gecombineerd met Intel's Global Scale, Advanced Semiconductor Manufacturing en Long-Term betrouwbaarheid in het aanbod.

Conclusie

De EPM1270F256C4N biedt instant-on, op flash gebaseerde programmeerbaarheid met gebalanceerde logische capaciteit, laag vermogensgebruik en brede I/O-spanningsondersteuning.Het biedt een betrouwbare werking voor het overbruggen van, lijmlogica, systeembesturing en I/O-uitbreiding, terwijl opties zoals gebruikersflitsgeheugen en programmeerbaarheid in het systeem worden opgenomen.Hoewel het minder middelen heeft dan moderne FPGA's en geavanceerde functies zoals DSP -blokken mist, maakt het dit goed met lagere kosten, eenvoud en verminderde behoefte aan extra componenten.Over het algemeen is het een sterke keuze voor ingebedde en industriële systemen die efficiëntie, flexibiliteit en betrouwbare prestaties nodig hebben.
