EPF8820AQC208-4 FPGA: Functies, specificaties, programmeren en datasheet

Deze gids draait helemaal om de EPF8820AQC208-4, een krachtige en flexibele chip genaamd een FPGA (veldprogrammeerbare poortarray).Deze chip wordt gebruikt om aangepaste digitale systemen te bouwen, zoals die gevonden in AI, 5G -netwerken, slimme apparaten en fabrieksmachines.In deze gids leert u wat de chip kan doen, de belangrijkste functies, hoe het werkt en hoe u het kunt programmeren voor verschillende taken.

Catalogus

EPF8820AQC208-4 Overzicht

De EPF8820AQC208-4 maakt deel uit van Intel's Flex 8000 -serie veldprogrammeerbare Gate Arrays (FPGA's), oorspronkelijk ontworpen door Altera.Dit model beschikt over 84 logische arrayblokken (laboratoria) en biedt 152 ingang/uitgangspinnen ingekapseld in een 208-pins quad flat pakket (QFP).Deze serie staat bekend om het combineren van de gedetailleerde architectuur en een uitgebreide registercapaciteit van traditionele FPGA's met de snelheid en voorspelbare interconnectvertragingen van wissenbare programmeerbare logica -apparaten (EPLD's), waardoor het een veelzijdige keuze is voor toepassingen zoals digitale signaalverwerking en manipulatie voor gegevenspad.De Flex 8000-apparaten, inclusief de EPF8820AQC208-4, onderscheiden zich door hun multivolt I/O-interface, waardoor ze zich kunnen aanpassen aan verschillende systeemspanningen, het vergroten van systeemcompatibiliteit en flexibiliteit.Deze functie is handig in complexe digitale omgevingen waar verschillende spanningsniveaus gebruikelijk zijn.De familie omvat ook andere modellen zoals EPF81500A, EPF81188A, EPF8820A en EPF8636A, die allemaal vergelijkbare functies delen, maar op maat gemaakt voor verschillende schaalbehoeften.

Als u wilt profiteren van geavanceerde FPGA-technologie voor uw bedrijf, overweeg dan om een ​​bulkorder bij ons te plaatsen, omdat de EPF8820AQC208-4 een indrukwekkende mix van prestaties en flexibiliteit levert.

EPF8820AQC208-4 CAD-modellen

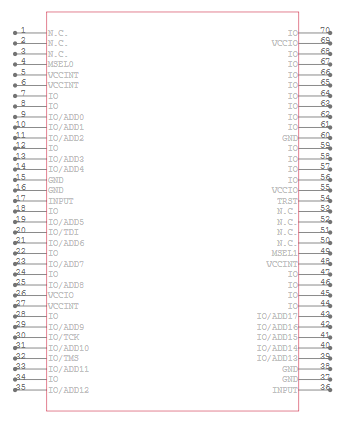

EPF8820AQC208-4 Symbool

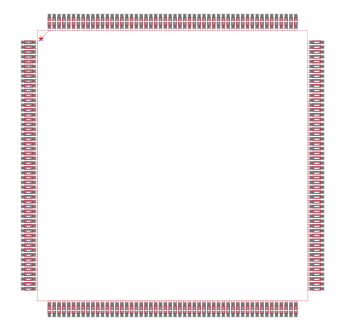

EPF8820AQC208-4 voetafdruk

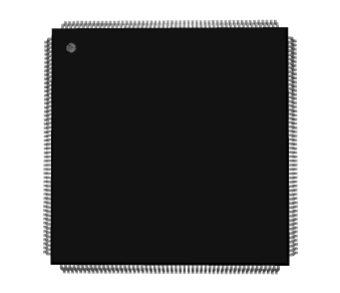

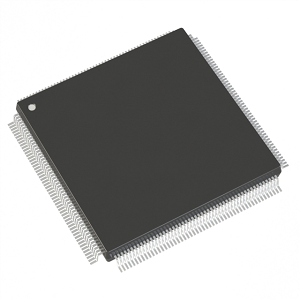

EPF8820AQC208-4 3D-model

EPF8820AQC208-4 Functies

• Logische capaciteit: De EPF8820AQC208-4 is uitgerust met 8.000 logische poorten en 672 logica-elementen, wat een robuust platform biedt voor het implementeren van complexe digitale functies.Deze hoge logische capaciteit zorgt voor veelzijdige ontwerpimplementaties, catering voor een breed scala aan computationele taken en digitale logische ontwerpen.

• Input/output pins: Met 152 invoer-/uitvoerpennen biedt deze FPGA uitgebreide connectiviteitsopties, waardoor het sterk kan worden aangepast aan meerdere interface -eisen.Deze functie zorgt ervoor dat het meerdere gegevensstromen tegelijkertijd kan beheren, ideaal voor toepassingen die een hoge connectiviteit vereisen, zoals telecommunicatiesystemen en complexe digitale signaalverwerking.

• Configureerbare logische blokken (CLB's): Het apparaat bevat 84 configureerbare logische blokken, de primaire architectonische kenmerken die de flexibiliteit bieden om aangepaste logische circuits te implementeren.Elke CLB kan worden geprogrammeerd om verschillende logische functies uit te voeren, wat de aanpassingsvermogen van de FPGA aan specifieke projectvereisten verbetert.

• Werkspanning: Deze FPGA werkt binnen een voedingsspanningsbereik van 4,75 V tot 5,25 V, in overeenstemming met de stroomvereisten van standaard digitale systemen.Dit spanningsbereik zorgt voor stabiele werking en compatibiliteit met typische 5V digitale circuits, waardoor de behoefte aan extra spanningsreguleringscomponenten wordt geminimaliseerd.

• Temperatuurbereik: Ontworpen om effectief te functioneren in een temperatuurbereik van 0 ° C tot 70 ° C, is de EPF8820AQC208-4 geschikt voor werking in de meeste gecontroleerde omgevingen.Deze temperatuurflexibiliteit zorgt voor betrouwbare prestaties in verschillende omgevingen, van industriële toepassingen tot consumentenelektronica, waarbij temperatuurschommelingen een zorg kunnen zijn.

EPF8820AQC208-4 Blokdiagram

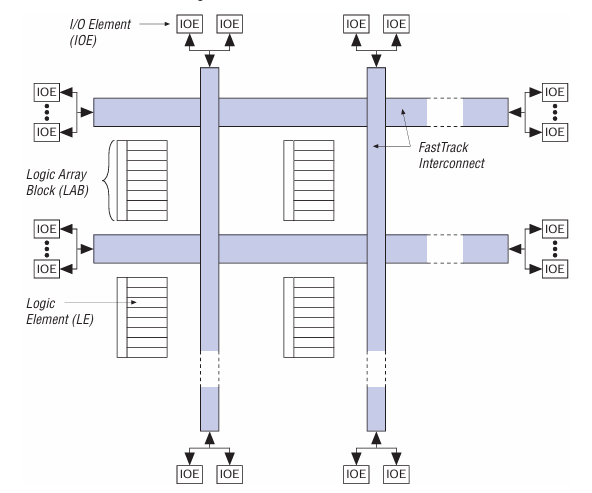

Het diagram illustreert de interne architectuur van de Altera Flex 8000 -serie FPGA, specifiek voor de EPF8820AQC208-4 apparaat.In de kern van de structuur zijn logische arrayblokken (labs), die clusters zijn van logische elementen (LES).Deze laboratoria zijn verdeeld over de chip en dienen als de primaire bouwstenen voor het implementeren van logische functies.Elk LE binnen een laboratorium kan basislogische bewerkingen uitvoeren en de laboratoria werken samen om complexe digitale systemen te implementeren.Rondom de laboratoria zijn I/O -elementen (IOES), die langs de periferie van het apparaat worden geplaatst.Deze IOE's behandelen de interactie tussen interne logica en externe signalen, waardoor ze belangrijk zijn voor het integreren van de FPGA met andere componenten in een systeem.De IOE's verbinding maken met de interne logica via de fasttrack -interconnect, een speciaal routingsnetwerk dat IOES, laboratoria en andere interne componenten efficiënt verbindt.Met deze interconnect kunnen signalen snel over de FPGA bewegen, waardoor high-speed gegevensverwerking en betrouwbare communicatiepaden zorgen.

EPF8820AQC208-4 Specificaties

Type	Parameter
Fabrikant	Altera/intel
Serie	Flex 8000
Verpakking	Dienblad
Onderdeelstatus	Verouderd
Aantal laboratorium/CLB's	84
Aantal logische elementen/cellen	672
Aantal I/O	152
Aantal poorten	8000
Spanning - levering	4.75V ~ 5.25V
Montagetype	Oppervlaktemontage
Bedrijfstemperatuur	0 ° C ~ 70 ° C (TA)
Pakket / kast	208-bfqfp
Leverancierapparaatpakket	208-pqfp (28x28)
Base Productnummer	EPF8820

EPF8820AQC208-4 TOEPASSINGEN

Kunstmatige intelligentie (AI)

De FPGA wordt gebruikt in AI voor het versnellen van machine learning -algoritmen en het mogelijk maken van efficiënte neurale netwerkimplementaties.Door zijn vermogen om snel opnieuw te configureren kan het zich aanpassen aan verschillende AI -modellen en taken, waardoor het een waardevol onderdeel is bij het ontwikkelen van responsieve AI -toepassingen.

5G -technologie

In de 5G-communicatie zijn de robuuste verwerkingsmogelijkheden van de EPF8820AQC208-4 geweldig voor het beheren van complexe protocollen en het omgaan met grote hoeveelheden gegevens.Dit maakt het ideaal voor basisstations en netwerkinfrastructuur waarvoor snelle gegevensverwerking en prestaties vereisen.

Cloud computing

De FPGA wordt gebruikt in cloud computing -omgevingen om de snelheden van gegevensverwerking te verbeteren en de efficiëntie van de werklast te verbeteren.De veelzijdigheid bij het omgaan met parallelle taken maakt het een uitstekende keuze voor het versnellen van cloudgebaseerde applicaties en services.

Draadloze technologie

Het is een integraal onderdeel van draadloze communicatiesystemen, ter ondersteuning van een reeks technologieën van Wi-Fi tot geavanceerde cellulaire netwerken.Het vermogen van de FPGA om meerdere communicatieprotocollen tegelijkertijd te verwerken, waardoor het nodig is voor de ontwikkeling en verbetering van draadloze apparaten.

Industriële controle

In industriële omgevingen wordt de EPF8820AQC208-4 gebruikt in automatiseringssystemen waar precisie en betrouwbaarheid belangrijk zijn.Het vergemakkelijkt de controle en monitoring van industriële processen, wat bijdraagt ​​aan verhoogde efficiëntie en veiligheid in productieomgevingen.

Internet of Things (IoT)

De FPGA speelt een rol in IoT -infrastructuren door gegevens van een veelheid aan sensoren en apparaten te verwerken en te analyseren.Deze mogelijkheid is de sleutel tot het inschakelen van slimme steden, slimme huizen en andere IoT-applicaties waar snelle besluitvorming op basis van sensorgegevens vereist is.

Medische apparatuur

Op medisch gebied verbetert de EPF8820AQC208-4 de mogelijkheden van diagnostische en beeldvormingsapparatuur, evenals patiëntenbewakingssystemen.De verwerkingskracht zorgt voor een snelle en nauwkeurige analyse van medische diagnostiek en behandeling.

EPF8820AQC208-4 vergelijkbare onderdelen

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Voordelen

Parallelle verwerkingsmogelijkheden

De EPF8820AQC208-4 blinkt uit in omgevingen die gelijktijdige meerdere bewerkingen vereisen vanwege de inherente parallelle verwerkingsarchitectuur.Met deze mogelijkheid kan het beter presteren dan traditionele microcontrollers en processors die taken opeenvolgend verwerken, waardoor het ideaal is voor toepassingen zoals videoverwerking, complexe gegevensmanipulatie en systeembewaking.

Hardware herconfigurantie

Een van de opvallende FPGA is het vermogen om na de implementatie opnieuw te worden geconfigureerd.Deze herconfigureerbaarheid betekent dat u de functionaliteit van het apparaat kunt bijwerken en zich kunt aanpassen aan nieuwe normen of protocollen zonder dat hardware -vervanging nodig is.Deze flexibiliteit is waardevol in industrieën waar technologische vooruitgang snel en frequent is, waardoor langdurig apparaatgebruik en beleggingsbescherming mogelijk is.

Aanpassing voor specifieke toepassingen

Het apparaat zorgt voor diepe aanpassing om te voldoen aan precieze gebruikers- of applicatiespecifieke vereisten.U kunt de FPGA programmeren om gespecialiseerde logische functies uit te voeren, het apparaat te optimaliseren voor specifieke taken, die op zijn beurt zowel prestaties als efficiëntie verbeteren.Dit niveau van aanpassing is een voordeel in aangepaste en nichetoepassingen waar kant-en-klare oplossingen onvoldoende zijn.

Snelle prototyping en ontwikkeling

De EPF8820AQC208-4 ondersteunt snelle prototyping, waardoor hun ontwerpen snel kunnen herhalen en verfijnen.Deze snelle ontwikkelingscapaciteit vermindert de tijd tot markt voor nieuwe producten en stelt bedrijven in staat om sneller te reageren op marktbehoeften of technologische verschuivingen.Het is een voordeel in concurrerende sectoren waar het eerst het marktleiderschap kan definiëren.

Integratie van meerdere functies

Met zijn substantiële logische capaciteit en talloze I/O -opties kan de FPGA meerdere functies integreren in een enkele chip.Deze integratie vermindert de behoefte aan meerdere verschillende componenten, vereenvoudiging van het ontwerp, het verlagen van de voetafdruk van de hardwares en het mogelijk verlagen van kosten.Een dergelijke integratie is gunstig voor het creëren van compactere en efficiënte elektronische apparaten, met name in elektronica en ingebedde systemen.

EPF8820AQC208-4 Programmeerstappen

1. Ontwerpinvoer: Deze stap omvat het definiëren van de logische circuits en systeemfunctionaliteiten die de FPGA zal implementeren.U kunt verschillende methoden gebruiken, zoals schematische opname, hardwarebeschrijving talen zoals AHDL, VHDL of Verilog en golfvormbewerking.Altera's Max+Plus II -ontwikkelingssoftware biedt tools voor al deze methoden, waardoor de invoer en organisatie van uw ontwerp wordt vergemakkelijkt.

2. Compilatie en synthese: Nadat het ontwerp is ingevoerd, moet het worden samengesteld en gesynthetiseerd.Dit proces omvat het vertalen van het ontwerp op hoog niveau in een indeling die in kaart wordt gebracht op de fysieke reeks logische blokken en routeringsarchitectuur van de FPGA.De synthesetool binnen Max+Plus II controleert op logische fouten, optimaliseert het ontwerp voor snelheid en gebied en bereidt het voor op de fysieke implementatie op de FPGA.

3. Simulatie- en timinganalyse: Voordat u de FPGA fysiek programmeert, is het belangrijk om het ontwerp te simuleren om ervoor te zorgen dat het zich gedraagt ​​zoals verwacht.Simulatie helpt bij het verifiëren van functionele correctheid en timinganalyse, die ervoor zorgt dat alle bewerkingen binnen de FPGA voldoen aan de opgegeven timingbeperkingen.Deze stap helpt bij het identificeren en repareren van fouten vóór de configuratie, het opslaan van tijd en bronnen die betrokken zijn bij het debuggen van postconfiguratie.

4. Generatie van configuratiegegevens: Zodra het ontwerp is geverifieerd en gereed, is de volgende stap het genereren van de configuratiegegevens.Deze gegevens zijn een binair bestand dat alle informatie bevat die nodig is om de logische blokken en connectiviteiten van de FPGA te configureren volgens het ontwerp.Dit bestand wordt gegenereerd door de ontwikkelingssoftware en wordt gebruikt om de FPGA te programmeren.

5. Apparaatconfiguratie : Nadat de configuratiegegevens zijn opgesteld, kan de EPF8820AQC208-4 FPGA worden geprogrammeerd met behulp van verschillende methoden die geschikt zijn voor verschillende systeemvereisten.Met de actieve seriële (AS) -configuratie kan de FPGA het proces regelen en rechtstreeks verbinding maken met een serieel configuratie -apparaat.Als alternatief laadt de FPGA in de Active Parallel Up/Down (APU/APD) -methode gegevens van een parallel configuratieapparaat en beheert de gegevensstroom actief.Voor eenvoudigere instellingen laat de optie Passive Serial (PS) een externe controller seriële gegevens rechtstreeks naar de FPGA verzenden zonder de interventie in het controleproces.Ten slotte gebruikt de passieve parallelle synchrone/asynchrone (PPS/PPA) -benadering een parallelle gegevensbus die wordt bestuurd door een externe controller om de FPGA te programmeren.De selectie van een configuratieschema wordt voornamelijk bepaald door de specifieke applicatiebehoeften en de beschikbare bronnen in de systeemarchitectuur, waardoor flexibiliteit en aanpassingsvermogen bij FPGA -implementatie worden gewaarborgd.

7. herconfiguratie in system: Met deze functie kan de FPGA opnieuw worden geprogrammeerd terwijl deze nog steeds operationeel is binnen het systeem.Dit is handig voor applicaties die updates vereisen zonder downtime of voor systemen die zich moeten aanpassen aan nieuwe functionaliteiten zonder hardwareveranderingen.Het omvat gedeeltelijk of volledig herconfigureren van de FPGA door nieuwe configuratiegegevens te laden en tegelijkertijd het systeem actief te houden.

EPF8820AQC208-4 Verpakkingsafmetingen

• Pakkettype: 208-pins PQFP (Plastic Quad Flat Pack)

• Pakketmaat: 28 mm x 28 mm

• Montagetype: Surface Mount

EPF8820AQC208-4 fabrikant

De EPF8820AQC208-4 wordt vervaardigd door Intel, na de verwerving van Altera Corporation in 2015. Oorspronkelijk ontwikkeld door Altera als onderdeel van de Flex 8000-serie FPGA's, weerspiegelt dit apparaat de erfenis van Altera bij het produceren van flexibele, programmeerbare logische apparaten met hoge dichtheid op maat gemaakt voor aangepaste digitale ontwerpen.Na de acquisitie integreerde Intel de productlijnen van Altera in zijn programmeerbare oplossingsgroep, waardoor voortdurende ondersteuning en vooruitgang van FPGA -technologieën onder het merk Intel zorgden.Als gevolg hiervan wordt de EPF8820AQC208-4 nu officieel erkend als een Intel FPGA-product, hoewel het zijn oorspronkelijke Altera-onderdeelnummer behoudt.

Conclusie

De EPF8820AQC208-4 onderscheidt zich als een flexibele en krachtige oplossing voor moderne digitale systemen die een snelle verwerking, integratie op systeemniveau en herconfigurantie op het veld vereisen.Gesteund door Intel's Legacy en Altera's Design Excellence, ondersteunt het diverse toepassingen van machine learning tot draadloze communicatie en industriële automatisering.Deze gids bepaalt inzichten in het benutten van de volledige mogelijkheden van deze FPGA, of u nu prototyping, de productie van geavanceerde digitale workflows optimaliseert.

Datasheet PDF

EPF8820AQC208-4 Datasheets:

Flex 8000.pdf
